La source

En audio mobile, la source s’appelle communément « autoradio » et intègre le plus souvent :

  • un drive CD (ou DVD)
  • les décodeurs PCM/MP3 (ou plus dans le cadre d’un drive DVD)
  • un pré-amplificateur (souvent en stéréo dédoublée)
  • 4 étages de puissance (pour dédoubler la stéréo).

Ainsi, à lui seul, l’autoradio intègre bien des éléments d’une chaîne hi-fi domestique.
Il ne reste plus qu’à ajouter des Hauts Parleurs (HP) dans la voiture pour qu’enfin le signal sonore soit audible.

Cependant, pour prétendre un minimum faire de la hi-fi embarquée, il convient d’utiliser des éléments séparés, tout comme à la maison.

Certes, les parties « source CD », « décodage audio » et « pré-amplificateur » resteront intégrées à l’autoradio, le plus souvent.
Mais il est possible d’utiliser un ou plusieurs amplificateurs externes pour palier les insuffisances de l’autoradio sur ce point là.

La connectique de l’autoradio

Suivant son niveau de gamme, un autoradio disposera d’une connectique plus ou moins riche.
Au minimum, un autoradio se doit de posséder :

  • une prise antenne
  • une prise ISO

La prise ISO, à la manière de la prise péritel, intègre un ensemble de fonctions au sein d’une même fiche dans le but de faciliter l’installation.
Ainsi, on y a trouve :

  • la double alimentation électrique (permanente et après contact)
  • le branchement des 4HP

Un autoradio plus haut de gamme pourra ajouter à ce minimum :

  • une prise propriétaire pour brancher un chargeur CD
  • une prise « source externe », soit en format double RCA, soit en format propriétaire (il est donc nécessaire d’acheter un boîtier « convertisseur » pour y brancher une source externe en RCA)
  • des sorties pré amplifiées au format RCA, permettant d’ajouter des amplificateurs externes
  • des sorties subwoofers, au format RCA (véhiculant un signal de basse, dit bass management), à relier à l’amplificateur du caisson

Un autoradio « multimédia », intégrant un écran vidéo, peut également disposer d’une entrée et sortie vidéo composite, au format RCA.

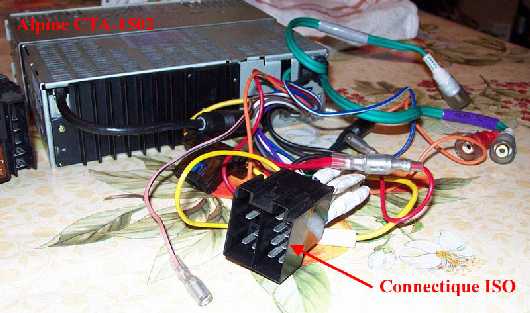

Voici l’arrière d’un autoradio :

On y voit bien le connecteur ISO à relier à la voiture.
A droite, on remarque également la présence de prises RCA. Dans ce cas présent, il s’agit certainement de sorties préamplifiées.

A gauche, se trouve la prise antenne (câble noir).
Sur cet autoradio, toutes les prises sont déportées sous forme de câbles. C’est pratique, mais ça prend de la place derrière l’autoradio.

D’autres autoradios disposent de prises directement intégrées à leur façade arrière.
En voici un par exemple :

On y voit d’ailleurs, à gauche, des prises au format propriétaire.

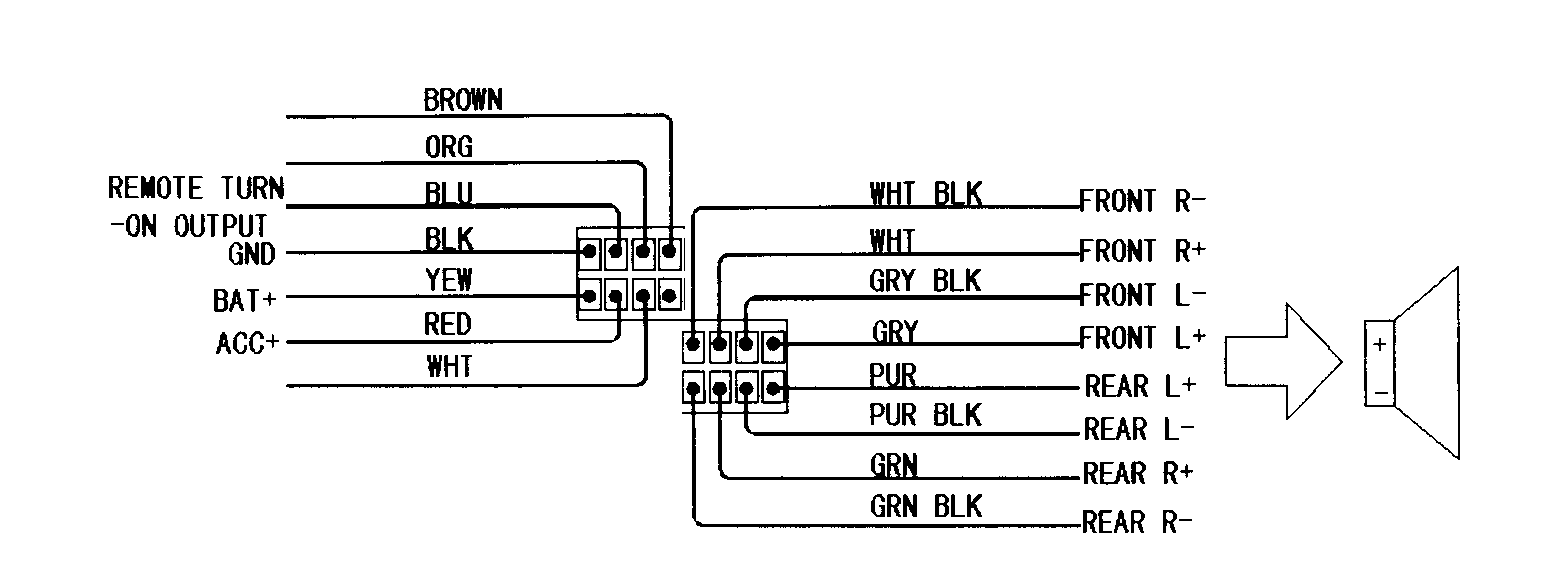

Voici le schéma de la prise ISO :
