Kit pour réaliser un ampli Gemincore

[persomail]

Type : Kit ampli de puissance gémincore
Marque : Gemincore CL3 / Nano audio
Prix de vente : 500 euros le lot indivisible hors frais de port => baisse à 450 euros le lot

Département où la marchandise est visible : 92
Possibilité d'expédition : oui
Montant des frais d'expédition : à déterminer, expédition en deux colis (1 pour les toriques / 1 pour le reste) pour éviter les surprises vu le poids des toriques
État de la marchandise : neuf, jamais utilisé
Première main : oui
Garantie : N/A

Emballage d'origine conservé : non
Documentations conservées : non

Description générale :

Je vends les éléments suivant pour réaliser un ampli Gemincore classe D:
- 2 modules GEMINCORE,
- 2 toriques 500VA 2x30v,
- 2 PCB carte d'alimentation de Nano audio (il n'y a pas les composants, je vends juste les PCB),
- Connecteurs JST, une paire de bornier HP, une RCA,

Ces éléments n'ont jamais été monté / utilisé. Je les vends car je me monte un UP.

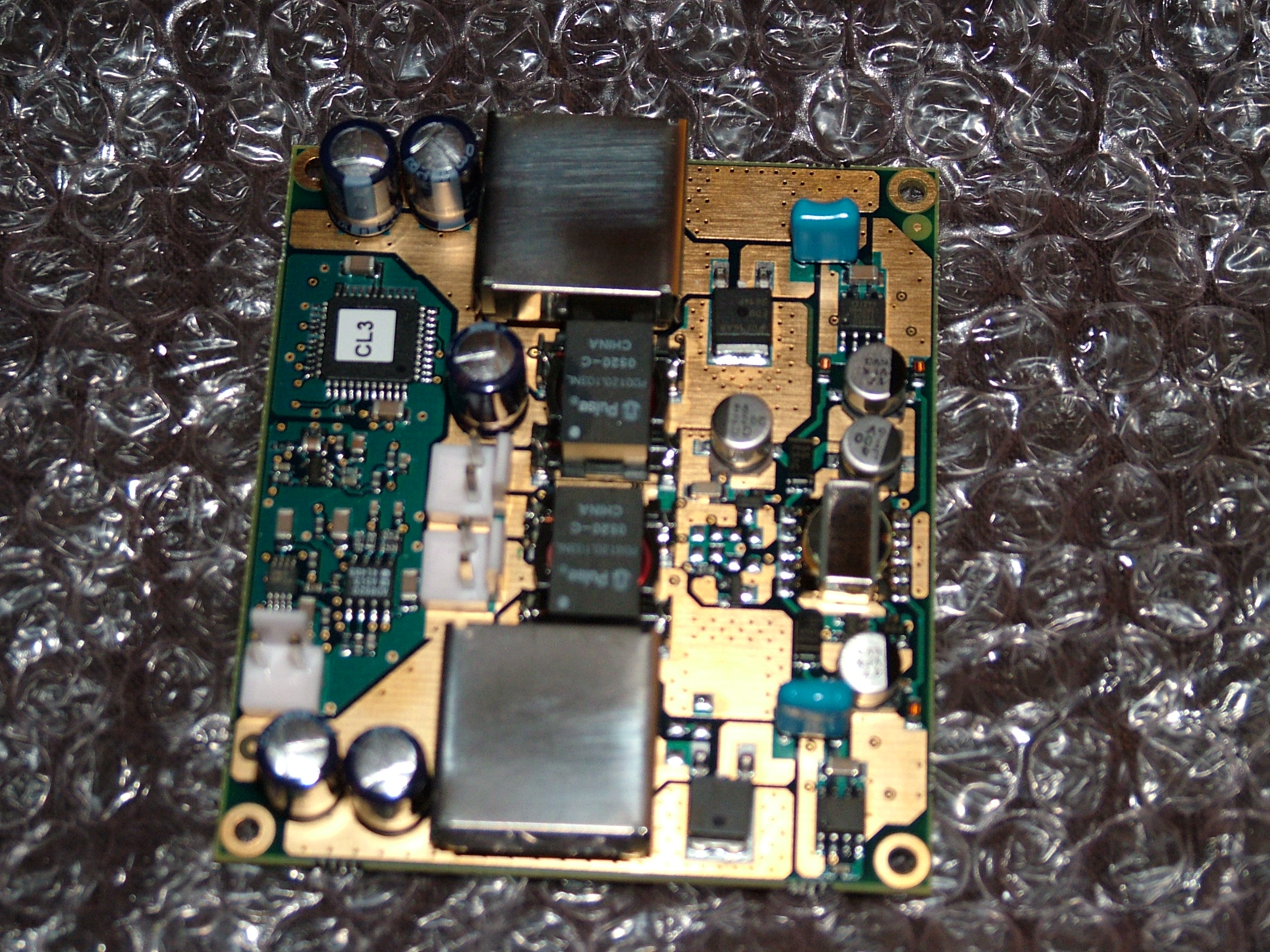

Module Gemincore :
Qualité sonore exceptionnelle, distorsion et bruit ultra faibles.
Puissance efficace continue dépassant 150 W / 8 ohms et 250 W / 4 ohms, chaque module étant capable de produire des pics de 1000 W.
Poids et encombrement réduits, 70 g pour 70 x 80 x 15 mm.
Très faible consommation électrique, rendement supérieur à 97%

Caractéristiques techniques :
- Taille : 80 x 70 x 15 mm
- Poids : 70 g
- Puissance efficace maximale : 250 W
- Courant crête maximal : 19 A
- Tapis de bruit < –115 dB
- THD @ 100 Hz, 10 W, 8 Ω : 0,0009 %
- THD @ 1 kHz, 1 W, 8 Ω : 0.002 %
- THD @ 1 kHz, 138 W, 8 Ω : 0.03 %
- Gain en tension : 32,4 dB
- Fréquence fixe de découpage : 500 kHz
- Bande passante : de 0 à 70 kHz
- Propagation de groupe constante jusqu’à 30 kHz
- Consommation au repos : 2,5 W
- Rendement à 120 W > 97 %

- Entrée analogique asymétrique
- Tension d’alimentation : de 30 V à 55 V
- Pas d’alimentation auxiliaire supplémentaire
- Pas de refroidisseur additionnel
- Protection contre les court-circuits sur la charge
- Protection en courant
- Démarrage supervisé

- Impédance d’entrée : 56 KΩ
- Impédance de sortie : < 50 mΩ
- Sensibilité d’entrée à 55 V : +1,23 Vp
- Filtre de sortie du 4ème ordre
- DC offset en sortie maximal : ± 15 mV
- DC offset en sortie typique : ± 10 mV

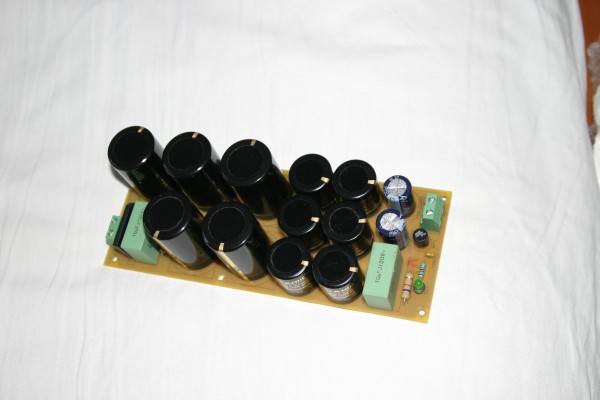

PCB cartes alimentation :
Elle convient pour tous les projets d'amplificateurs DIY utilisant une tension d'alimentation de 0 à 55V Max continu.
Il est également possible d'en utiliser deux si vous avez besoin d'une tension symétrique (+/- 55V Max)
Cette carte utilise 3 étages de filtrage et de découplage dans le but d'assurer une très faible impédance de sortie et une réponse impulsionnelle très rapide.
Le PCB utilisé est de qualité professionnelle et très rigide grâce à son épaisseur de 1.5mm, les pistes sont 2 fois plus épaisses qu'un PCB standard et de plus, elles sont étamées à l'argent.

Description d'une carte :
- Redressement de la tension par un pont de diode Fagor
- Découplage en entrée par un condensateur MKT 10µF Eurofarad
- Premier filtrage par 5 condensateur de 10000µF 63V
- Deuxième filtrage par 6 condensateurs Mundorf de 2200µF 63V
- Troisième filtrage par 2x condensateur Arcotronics 1000µF 63V
- Découplage intermédiaire par 6 condensateurs MKT Arcotronics.
- Découplage en sortie par 1 condensateur MKT 10µF Eurofarad
- Protection en sortie par fusible avec diode de contrôle
- Décharge automatique des condensateurs
- Chaque condensateur est découplé par un petit condo de 100nF.

Caractéristiques :
- Tension d'entrée alternative : 0 à 40V
- Tension de sortie continue : 0 à 55V
- Puissance de sortie efficace et continue(fusible) : 55x4A : 220W (Jusqu'a 2200W en impulsionnel)
- Capacité totale de filtrage : 5x10000 + 6x2200 +2000 = 65200 µF
- Circuit époxy professionnel de 1.55mm avec pistes en Cuivre 70µm + étamage à l'argent 30µm
- Pistes isolées par vernis épargne vert.

Dimensions :
- Longueur, Largeur,Hauteur : 200x81x45mm

Photos :

[persomail]

Up

[persomail]

Up

[jalhoucine]

saut l'ami

est ce que le prix est négociable en cas de vente du lot sinon une vente séparée est-elle possible?

[persomail]

La réponse sur une vente séparée est dans le post initial
Je ne souhaite pas vendre en séparé sinon il va me rester des morceaux sur les bras, je préfère rester sur un ensemble pour monter l'ampli.

[persomail]

Up

[persomail]

Up et baisse à 450 euros

[persomail]

Up toujours en vente

[Serjac]

C'est fou.
Un ampli de cette qualité, à ce prix et ça ne part pas.

[persomail]

Up

[faconpuzzle]

Up et baisse à 450 euros

Tu annonce toujours 500 euros sur le 1er post. Pense a l'editer.

[Serjac]

Il est toujours là celui-là. C'est incroyable.

[persomail]

Yep toujours là, quelques contacts mais pour le moment rien de fait

[persomail]

Up

[persomail]

Up pour un très bon ampli
Pour info un module seul vaut 298 euros chez Audiophonics...
