Les amplificateurs intégrés ( pré-ampli + ampli de puissance dans 1 seul appareil )

Inventaire des classes A pour haut rendement (10 W max)

Message » 06 Fév 2007 22:34

Les personnes intéressées ne devraient pas être trés nombreuses ici, le haut rendement ça existe plutôt en diy de nos jours mais je compte tout de même sur les bonnes volontés pour compléter mes recherches.

Pourquoi limiter à 10 W ? Aprés tout on peut trés bien mettre un ampli de 50 w et le sous utiliser.

Juste pour limiter la consommation électrique à ses besoins, le mode de fonctionnement de la classe A imposant une consommation maximale en sous utilisation.

Outre le souci écologique qui convaincra ou non on peut espérer un peu plus de légéreté et de compacité pour l'aspect physique (?) et un peu moins de chauffe pour l'aspect pratique.

Ami diyeurs, connaisseurs de petits artisans du tube ou connaisseurs tout court merci de votre éventuel apport.
Dernière édition par angus2 le 07 Fév 2007 0:17, édité 1 fois.
angus2

Messages: 5932
Inscription Forum: 09 Déc 2003 14:18
Localisation: Paris
  • offline

Message » 06 Fév 2007 22:41

Intégré Consonance ref 5.0 (plus fabriqué mais dispo sur PA)
SE
9 watt x 2, RMS 1kHz
Tubes : 300B x2, 12BH7x 2, 5AR4(5Z3PA) x1,12AT7x2
sélecteur 4, 8 ohms.
Rapport signal/bruit: 90dB

Dimensions 470 x 400 x 200(H) mm
Poids 30kg

Dernière édition par angus2 le 06 Fév 2007 22:52, édité 1 fois.
angus2

Messages: 5932
Inscription Forum: 09 Déc 2003 14:18
Localisation: Paris
  • offline

Message » 06 Fév 2007 22:46

8W LE MONSTRE HIRAGA :wink:
tombapic

Messages: 1315
Inscription Forum: 10 Nov 2005 3:21
Localisation: Nord Finistère ,autour de Brest
  • offline

Message » 06 Fév 2007 22:55

j'ai le JOLIDA JD 300B. Ce n'est pas le mien mais une photo prise sur le web :wink:


Je ne sais pas s'il est de class A mais ce que je sais c'est qu'il fait de la musique avec du HR

En France son prix est de 3600 euros, en achat direct HK on peut l'avoir environ au 1/3 de son prix :wink:

Info sur le site de Geneal Radio l'importateur:


Amplificateur intégré à lampes JOLIDA 300B

Intégré à lampes 2x9 watts

Construction Details and Features:

Fully Integrated Stereo Amplifier with remote control: Input 500mV driving 9 watts, maximum 12 watts output.
Multiple Inputs: Front mounted selector switch-CD, Tape Recorder, Tuner and Aux. (for TV, DVD Player, VCR or Computer).
Custom Wound Audio Transformers with a core of German grain oriented silicon steel. 15th generation proprietary design. Secondary can be configured for a 4 ohm or 8 ohm load.
Top panel bias testing terminal with bias adjustment controls.
State of the Art Components: ALPS audio potentiometer, gold plated RCA input jack.

Technical Specifications:

Output Power (RMS): 9W X 2
Frequency Response: 35Hz-67KHz(+/- .65dB)
SNR: >89dB
Input Sensitivity: 500mV
Distortion THD: <0.1% (1KHz 8W)
Input Impedance: >50K ohms
Output Impedance: 4 and 8 ohms
Tube Complement: 300B 2pcs;5U4G 2pcs;12AX7A 4pcs
Dimensions: 17.5 inches wide by 13.5 inches deep by 8.75 inches high
Weight: 65 pounds
Fuse: 110 - 120 VAC, 6.3 Amp Fast Blo; 200 - 240 VAC, 3.15 Amp Fast Blo

Prix TTC : 3600 euros




jazz77

Messages: 890
Inscription Forum: 18 Juil 2002 18:19
Localisation: (77) Marne La Vallée.
  • offline

Message » 06 Fév 2007 23:03

tombapic a écrit:8W LE MONSTRE HIRAGA :wink:

Le numéro 27 de l'Audiophile décrivait le montage de I'amplificateur transistorisé « Le Monstre ». Montage conçu en fonction d'un souci extrême de très haute définition des sons les plus complexes. La palette son are naturelle, d'une richesse hallucinante, celle que l'on ne peut guère rencontrer que sur quelques rares amplificateurs à tubes triodes de fabrication artisanale déjà décrits dans ces pages, celle que l'on avait cru perdue à jamais sur les montages transistorisés, le montage « Le Monstre » tentait de lui redonner toutes ses couleurs, jusque dans ses demi-teintes les plus subtiles. Comme toujours, un schéma simple, original ; des composants actifs particulièrement sélectionnés, un choix minutieux des composants passifs. « Le Monstre» doit être avant tout compris comme étant un montage simple, peu puissant, mais grâce auquel la quantité d'informations perçues est telle qu’il peut cette fois se comparer sans fausse honte aux amplifications du genre « 300 B ».

Trés intéressant et par Google sa recherche remonte un tas de sites diy avec pas mal d'infos.
Une vrai mine d'or. :wink:
angus2

Messages: 5932
Inscription Forum: 09 Déc 2003 14:18
Localisation: Paris
  • offline

Message » 06 Fév 2007 23:07

jazz77 a écrit:j'ai le JOLIDA JD 300B
Class A Single-Ended , validé. :wink:
Merci à toi.
angus2

Messages: 5932
Inscription Forum: 09 Déc 2003 14:18
Localisation: Paris
  • offline

Message » 06 Fév 2007 23:39

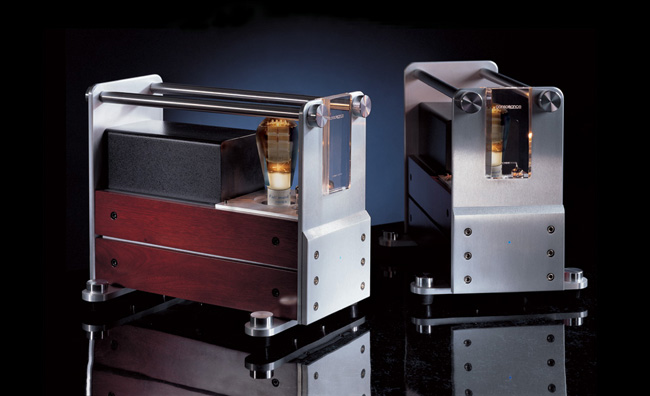

Blocs Consonance CYBER-300B
SE
10 watt, RMS 1kHz
Tubes : 300B x2, 5AR4 x 2, 6C45P x 2
sélecteur 4, 8 ohms.
Rapport signal/bruit: 90dB

Dimensions 412 x 220 x 166(H) mm
Poids 30kg x2


Dans la même gamme :

Cyber-30 Intégré avec prise casque
3.5 W x 2 RMS 1kHz
tubes : 2A3 x 2, 12AX7/ECC83 x 1
Dimension : 320 x 260 x 150(H) mm, 15kg

Cyber-30 signature intégré (pas de prise casque)
3.5 W x 2 RMS 1kHz
tubes : 2A3 x2, 6SL7 x 2, 5AR4 x 1 ,
Dimension : 430 x 290 x 190(H) mm, 25kg
angus2

Messages: 5932
Inscription Forum: 09 Déc 2003 14:18
Localisation: Paris
  • offline

Message » 07 Fév 2007 1:46

Live Sound, bloc Crystal
8W
Tubes : ?
200 x 300 x150
1500 € (x2)

angus2

Messages: 5932
Inscription Forum: 09 Déc 2003 14:18
Localisation: Paris
  • offline

Message » 07 Fév 2007 10:33

Live Sound bloc Mozart
8 W (mode triode)
300B, 6 C 41 , 6829 x 2
390 x 180
8,5 kg
1150/1300 € selon finition
Original en tout cas.
angus2

Messages: 5932
Inscription Forum: 09 Déc 2003 14:18
Localisation: Paris
  • offline

Message » 07 Fév 2007 10:58

Qui dit classe A, dit Nelson Pass..

Et ses projets Firstwatt ( F1, F2, F3 et Aleph J )
Avatar de l’utilisateur
roland_de_lassus
Modérateur Haute-Fidélité
Modérateur Haute-Fidélité

Messages: 13867
Inscription Forum: 17 Juin 2004 15:08
Localisation: LLN
  • online

Message » 07 Fév 2007 11:00

angus2 a écrit:Les personnes intéressées ne devraient pas être trés nombreuses ici, le haut rendement ça existe plutôt en diy de nos jours mais je compte tout de même sur les bonnes volontés pour compléter mes recherches.

Pourquoi limiter à 10 W ? Aprés tout on peut trés bien mettre un ampli de 50 w et le sous utiliser.
Juste pour limiter la consommation électrique à ses besoins, le mode de fonctionnement de la classe A imposant une consommation maximale en sous utilisation.

Outre le souci écologique qui convaincra ou non on peut espérer un peu plus de légéreté et de compacité pour l'aspect physique (?) et un peu moins de chauffe pour l'aspect pratique.

Ami diyeurs, connaisseurs de petits artisans du tube ou connaisseurs tout court merci de votre éventuel apport.


Parceque les amplis a tube a base de triodes a chauffage direct en montage SINGLE ENDED, réputés les plus fins et les plus transparents a l'écoute ne développent que des puissances de l'ordre de 5 a 10W maxi avec des taux de distortion frisant les 1 a 2% a pleine puissance.
Donc un rendement supérieur a 96-100 dB est nécessaire pour tirer le meilleur de ces tubes en les utilisant a 10% maxi de leur capacités.

A+
EUVRARD

Messages: 4924
Inscription Forum: 22 Aoû 2002 15:48
Localisation: Pithiviers, Loiret
  • offline

Message » 07 Fév 2007 15:14

J'utilise aujourd'hui mon Meishu à mi-course du potard (50% de sa puissance ??) et je n'ai pas de problèmes génants de distorsion ; en gros si cela distord cela ne dérange pas l'écoute.

Maintenant peut etre cela serait il meilleur avec un peu plus de rendement et une utilisation au quart - qui sait ? ,-)



Sinon en ce qui concerne la liste on peut y joindre presque tous les montages Single End de 2A3, PX25 et 300B ; mais je ne sais pas trop si cela nous avance.
ougo

Messages: 5965
Inscription Forum: 12 Mai 2004 18:05
Localisation: Lausanne
  • offline

Message » 07 Fév 2007 15:28

Merci Euvrard de la précision.

Les Nelson Path c'est un peu spécial, il a fait un lot de 100 du F1 et comme ça a marché il a fait un lot de 100 du F2. On en est au F3 mais la diffusion reste tout aussi confidentielle. Il fait ça pendant ses loisirs apparement. Pour écouter c'est mission impossible (même acheter ça ne semble pas simple, le distributeur que j'ai vu semble ne vendre qu'aux US).

Amplis stéréo totors
FirstWatt F1
Output power 4 ohms 6 watts @ 5% THD 1KHz
Output power 8 ohms 10 watts @ 5% THD 1KHz
Output power 16 ohms 9 watts @ 5% THD 1KHz (réellement 9W ou erreur pour 19W ?)

angus2

Messages: 5932
Inscription Forum: 09 Déc 2003 14:18
Localisation: Paris
  • offline

Message » 07 Fév 2007 15:40

ougo a écrit:Sinon en ce qui concerne la liste on peut y joindre presque tous les montages Single End de 2A3, PX25 et 300B ; mais je ne sais pas trop si cela nous avance.
Oui, en fouillant un peu je m'en rends compte.

N'y connaissant pas grand chose, je cherchais à répertorier des modèles car on ne trouve pas ça facilement dans les quelques auditoriums classiques que je fréquente mais c'est vrai qu'en fouillant sur les sites tubes ça semble ne pas manquer tout compte fait.

Chez live Sound par exemple, j'ai sélectionné deux modèles mais il y en a bien plus.

Il serait peut être préférable tout compte fait d'indiquer les marques/artisans faisant ce type d'ampli que de vouloir être exhaustif sur les modèles eux mêmes.

Je vais reprendre le premier post dans ce sens.
angus2

Messages: 5932
Inscription Forum: 09 Déc 2003 14:18
Localisation: Paris
  • offline

Message » 07 Fév 2007 15:41

doublon
Dernière édition par angus2 le 07 Fév 2007 16:45, édité 1 fois.
angus2

Messages: 5932
Inscription Forum: 09 Déc 2003 14:18
Localisation: Paris
  • offline
