Bonjour à tous.
J'ai un filtre secteur Weiduka AC8.8 sur lequel je souhaiterais :
1/ rajouter un interrupteur externe déporté
2/ Changer les prises internationales en Françaises
Est-ce faisable ?
Merci
OO7livier.
|
9 messages • Page 1 sur 1
|
Modérateurs: Modération Forum DIY, Modération Forum Installations, Le Bureau de l’Association HCFR • Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 4 invités
Modifier une multiprise / filtre secteur
-
OO7livier - Modération Home-Cinema & Rencontres
- Messages: 18388
- Inscription Forum: 21 Nov 2002 14:32
- Localisation: Sept-Huit ! !
1/ Ou alors, brancher ce filtre sur une prise (multi ou pas) avec interrupteur déporté....
OO7livier.
OO7livier.
-
OO7livier - Modération Home-Cinema & Rencontres
- Messages: 18388
- Inscription Forum: 21 Nov 2002 14:32
- Localisation: Sept-Huit ! !
Voici une photo du bouton déporté ouvert :
L & N in & out
Le reste j'espère ne concerne que l'éclairage du bouton....
Je souhaite le remplacer par l'interrupteur en haut de la photo.
J'ai juste à repérer (tester au pif....) les L&N in & out et les sertir sur des cosses ?
Merci
OO7livier.
L & N in & out
Le reste j'espère ne concerne que l'éclairage du bouton....
Je souhaite le remplacer par l'interrupteur en haut de la photo.
J'ai juste à repérer (tester au pif....) les L&N in & out et les sertir sur des cosses ?
Merci
OO7livier.
-
OO7livier - Modération Home-Cinema & Rencontres
- Messages: 18388
- Inscription Forum: 21 Nov 2002 14:32
- Localisation: Sept-Huit ! !
J'ai tout débranché et reconnecter sur l'interrupteur mais ça ne marche pas :
Phase in (fil marron) sur cosse 1 A
Phase out (gris) sur cosse 2 A
Line in & out dans un domino puis rajout d'un fil sur cosse 1 B (+test sur 2 B)
C'est le schéma classique pour un interrupteur mais je ne sais pas s'il s'applique dans mon cas....
Merci de votre aide car suis bloqué dans la réalisation d'un meuble (les fils doivent y être intégrés !
OO7livier.
Phase in (fil marron) sur cosse 1 A
Phase out (gris) sur cosse 2 A
Line in & out dans un domino puis rajout d'un fil sur cosse 1 B (+test sur 2 B)
C'est le schéma classique pour un interrupteur mais je ne sais pas s'il s'applique dans mon cas....
Merci de votre aide car suis bloqué dans la réalisation d'un meuble (les fils doivent y être intégrés !
OO7livier.
-
OO7livier - Modération Home-Cinema & Rencontres
- Messages: 18388
- Inscription Forum: 21 Nov 2002 14:32
- Localisation: Sept-Huit ! !
Voici une photo de la multiprise allumage déporté à modifier :
Avant de couper les fils sur l'ancien "gros" bouton, j'ai repéré les conducteurs suivants :
Gris = L out
Bleu = N in
Noir = N out
Marron = L in

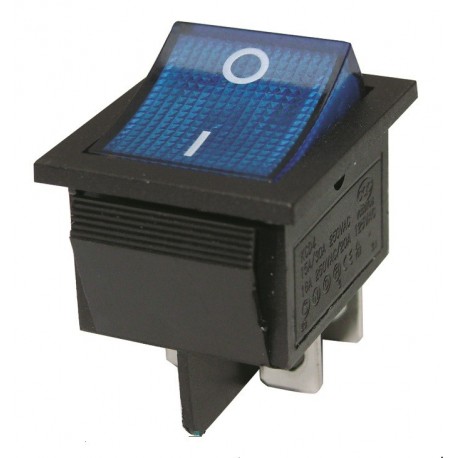

Qui peut me dire comment raccorder l'interrupteur à bascule suivant :
Illuminated Rocker Round Switch DPST
2 positions On/Off
Light voltage: 12V or 230V (que j'ai choisis...)
Colour: Blue
Max current: 6A/230V 10A/125V
Contacts: 4
Merci
OO7livier.
Avant de couper les fils sur l'ancien "gros" bouton, j'ai repéré les conducteurs suivants :
Gris = L out
Bleu = N in
Noir = N out
Marron = L in
Qui peut me dire comment raccorder l'interrupteur à bascule suivant :
Illuminated Rocker Round Switch DPST
2 positions On/Off
Light voltage: 12V or 230V (que j'ai choisis...)
Colour: Blue
Max current: 6A/230V 10A/125V
Contacts: 4
Merci
OO7livier.
-
OO7livier - Modération Home-Cinema & Rencontres
- Messages: 18388
- Inscription Forum: 21 Nov 2002 14:32
- Localisation: Sept-Huit ! !
Est-il nécessaire d'ouvrir la multiprise et prendre une photo ?
OO7livier.
OO7livier.
-
OO7livier - Modération Home-Cinema & Rencontres
- Messages: 18388
- Inscription Forum: 21 Nov 2002 14:32
- Localisation: Sept-Huit ! !
Je n'arrive pas à ouvrir la multiprise...
En fait, je pense que le câble secteur traverse la multiprise en y laissant la terre et ressort pour se connecter à l'interrupteur déporté puis retourne pour alimenter les prises.
Dans ce cas, c'est un simple schéma d'interrupteur avec voyant lumineux, non.
Mais : il me faut rajouter un domino pour le neutre ?
Que devient le fil noir N out ?
Merci
OO7livier.
Voici le schéma :
En fait, je pense que le câble secteur traverse la multiprise en y laissant la terre et ressort pour se connecter à l'interrupteur déporté puis retourne pour alimenter les prises.
Dans ce cas, c'est un simple schéma d'interrupteur avec voyant lumineux, non.
Mais : il me faut rajouter un domino pour le neutre ?
Que devient le fil noir N out ?
Merci
OO7livier.
Voici le schéma :
-
OO7livier - Modération Home-Cinema & Rencontres
- Messages: 18388
- Inscription Forum: 21 Nov 2002 14:32
- Localisation: Sept-Huit ! !
Un p'tit up please ?
Merci
OO7livier.
Merci
OO7livier.
-
OO7livier - Modération Home-Cinema & Rencontres
- Messages: 18388
- Inscription Forum: 21 Nov 2002 14:32
- Localisation: Sept-Huit ! !
|
