Ampli FDA DIY, discussion avant projet.

Message » 26 Déc 2016 18:52

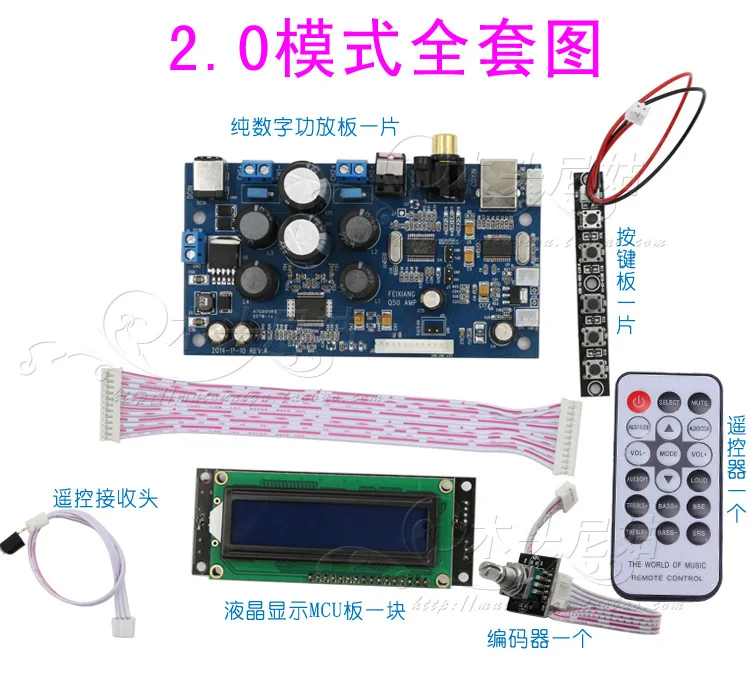

Envie de tester le WIY sur du FDA pour pas cher : un module de 2X20W avec un STA333BW et entrée USB pour 17€ livré chez vous :
robob

Messages: 5632
Inscription: 21 Mar 2007 19:23
Localisation: 95 (coté campagne)
  • offline

Annonce

Message par Google » 26 Déc 2016 18:52

Publicite


Encart supprimé pour les membres HCFR


Message » 27 Déc 2016 20:55

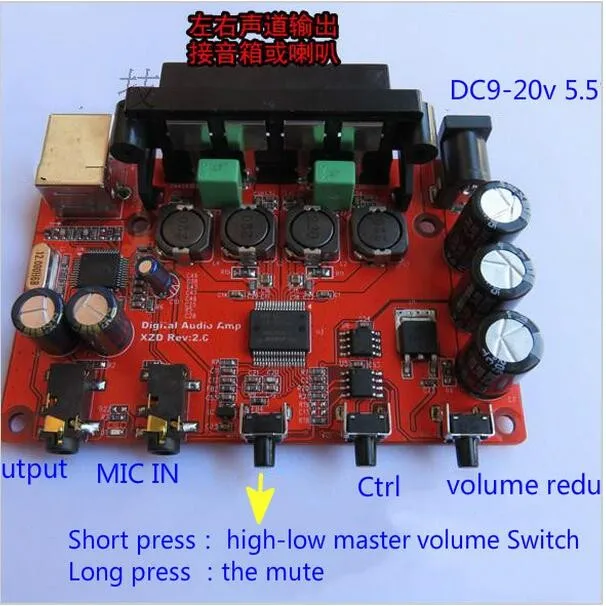

oui mais là t'es à 60€ livré en France pour un STA350 (2X40W sous 8 ohms): ça commence à faire cher la planche quand les premiers FDA à base de STA326/328 sont à 75€. Il faudrait un PCB avec du STA328 ou du texas Instrument à moins de 50 € livré pour servir de base. Sinon autant dépiauter un modèle existant genre ALientek D8 ou Topping VX2.
robob

Messages: 5632
Inscription: 21 Mar 2007 19:23
Localisation: 95 (coté campagne)
  • offline

Message » 28 Déc 2016 0:19

donc il reste la solution proposée par Robob lui-même plutot dans ce post à base de STA326:
à 31€ la planche: http://www.homecinema-fr.com/forum/diy-amplification/ampli-fda-diy-discussion-avant-projet-t30064999-300.html
800dr

Messages: 50
Inscription: 01 Déc 2005 13:35
  • offline

Message » 28 Déc 2016 11:28

Si tu passes commande, tu as plus de 15€ de livraison donc une 50aine d'euro : je préfère attendre les "soldes" sur les FDA :mdr: quand on trouvera des clones livrés à 70€, SMPS inclue.
Un module à base de STA326/328 ou TAS5631/5342 à moins de 40€ livré chez moi, je prends : ça reviendra plus cher une fois assemblé dans un boitier qu'un ALientek ou V200, mais j'aurai l'alim qui va bien, l'isolation galvanique et la reception USB choisie, le µPC genre RPI ou Odroid, le tout dans le même boitier pour moins de 300€. Dans ce cas, il n'y a pas de concurrence existante surtout en bi-amp.
robob

Messages: 5632
Inscription: 21 Mar 2007 19:23
Localisation: 95 (coté campagne)
  • offline

Message » 28 Déc 2016 15:30

Doublon!
Dernière édition par 800dr le 03 Jan 2017 15:13, édité 1 fois.
800dr

Messages: 50
Inscription: 01 Déc 2005 13:35
  • offline

Message » 28 Déc 2016 15:31

doublon!
Dernière édition par 800dr le 03 Jan 2017 15:12, édité 1 fois.
800dr

Messages: 50
Inscription: 01 Déc 2005 13:35
  • offline

Message » 28 Déc 2016 15:31

Tu veux faire quoi avec un µPC genre RPI ou Odroid? Tu peux développer?
Ce qui m’intéresse c'est plutôt des cartes (3 pour faire de la triamp) pour mettre derrière un minishark qui gérera les filtrages et la mise en phase des hp. pour la mise en boite et l'alim, c'est diy ce qui me permettra d'optimiser cette partie.
donc les modules taobao pourrait me convenir: la triamp à moins de 100€ c’est difficile de faire mieux à moins de trouver autre chose...
800dr

Messages: 50
Inscription: 01 Déc 2005 13:35
  • offline

Message » 28 Déc 2016 18:44

De la démat : en intégrant le µPC dans la boite, tu as un serveur/player, une connexion Internet pour récupérer les offres de streaming, les connexions réseaux WIFI et BT, le moyen d'utiliser des appli android pour télécommander le tout... Tu peux même t'en servir comme PC en y raccordant un ecran, un clavier et une souris, ça ouvre des horizon,... pour 50€ de plus.

Plus besoin de source, elle est dedans.

Pour la multi-amplification, cela implique de gérer le multicanal en hardware avec les problèmes d'horloge que ça implique. L'étape suivante peut-être...
robob

Messages: 5632
Inscription: 21 Mar 2007 19:23
Localisation: 95 (coté campagne)
  • offline

Message » 07 Jan 2017 17:36

Bonne année à tous!
Sur le forum DIYAUDIO, il y a un anglais SGPU qui réalise actuellement un FDA ( projet Moshulu) à base de STA516:
http://www.diyaudio.com/forums/class-d/300198-project-moshulu-journey-into-class-d-9.html
800dr

Messages: 50
Inscription: 01 Déc 2005 13:35
  • offline

Message » 07 Jan 2017 17:45

C pas un fda
globulelg

Messages: 1815
Inscription: 27 Nov 2009 15:53
Localisation: manche
  • offline

Message » 07 Jan 2017 18:39

Tu es sur ? C'est la techno FFX de ST, d'après ce placard publicitaire c'est de la conversion PCM vers PWM directe en utilisant par exemple un STA321 plus le STA516BE (2X200W sous 8ohm à 10% de THD+N) :
"FFX class architecture is a digital low-distortion, low-noise PCM-to-PWM converter, based on a new sample reconstruction approach which converts the digital input signal into a differential pulse-width modulated signal at the frequency of 384 kHz and with a time resolution of 100 MHz."

Et dans le PDF du STA516BE :
"A cost-effective, high fidelity audio system can be designed using ST chipset, including a modulator (e.g. STA309A or STA321) and the STA516BE. This system only requires a simple passive LC demodulation filter to deliver high-quality, high efficiency audio amplification with prove EMI compliance."
robob

Messages: 5632
Inscription: 21 Mar 2007 19:23
Localisation: 95 (coté campagne)
  • offline

Message » 07 Jan 2017 18:48

Tu as raison Robob, c'est bien un FDA http://www.diyaudio.com/forums/class-d/ ... ost4914394
Samsara

Messages: 5271
Inscription: 20 Avr 2000 2:00
  • offline

Message » 07 Jan 2017 19:20

globulelg a écrit:C pas un fda

Si mais là il n'a développé Je la partie puissance pour l'instant .... Le reste va suivre ’
800dr

Messages: 50
Inscription: 01 Déc 2005 13:35
  • offline

Message » 07 Jan 2017 20:10

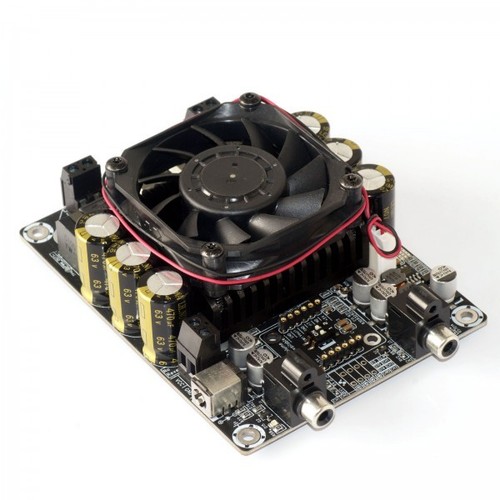

@globuleg : il y a un module à base de STA516BE vendu par Audiophonics, Surelectronnics et d'autres autour de 70/80€ : PDF
Il fonctionne en entrées analogiques mais il est peut-être possible de le connecter en PWM, je vois des connecteurs en pagaille sur cette photo mais rien dans le PDF.
robob

Messages: 5632
Inscription: 21 Mar 2007 19:23
Localisation: 95 (coté campagne)
  • offline
