AMPLIS LM1875 MONO STEREO BRIDGE

Message » 11 Déc 2016 20:22

Bonsoir Androuski et Maxidcx

Comme il me reste certains composants d'un autre projet, je suis intéressé par 2 PCB stéréo.

Tenez moi au courant.

A+
razzortec
Membre HCFR
Membre HCFR

Messages: 1568
Inscription Forum: 05 Fév 2008 22:25
Localisation: 68
  • online

Message » 11 Déc 2016 21:49

pas de probleme! je suis en train de préparer une bom
maxidcx
Membre HCFR Contributeur
Membre HCFR Contributeur

Messages: 3097
Inscription Forum: 25 Avr 2007 10:50
  • offline

Message » 11 Déc 2016 22:19

De mon côté j'ai commandé 5 PCBs - donc 6 - il m'en restera 4... qui seront dispo une fois que j'aurai fait chanter le BB. Ils arrivent la semaine prochaine.
androuski

Messages: 23165
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 11 Déc 2016 22:22

maxidcx a écrit:pas de probleme! je suis en train de préparer une bom


Fais moi signe quand tu es prêt à commander, je te filerai une petite liste complémentaire si tu n'y vois pas d'inconvénients ; c'est comment chez farnell pt de vue fdp ?

Au fait razzo, le précédent projet... avec des LM1875.. ce serait pas un montage foireux de l'année dernière ? :siffle:
androuski

Messages: 23165
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 12 Déc 2016 17:15

Au fait razzo, le précédent projet... avec des LM1875.. ce serait pas un montage foireux de l'année dernière ?

Gagné
razzortec
Membre HCFR
Membre HCFR

Messages: 1568
Inscription Forum: 05 Fév 2008 22:25
Localisation: 68
  • online

Message » 12 Déc 2016 17:35

Celui-ci l'est pas foireux :lol:
Je viens d'avoir un mail de digpcb : mes PCBs sont en route :bravo:
androuski

Messages: 23165
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 18 Déc 2016 12:24

Dommage, vous avez abandonné l'idée des PCB mono ? :hehe:
manudrz

Messages: 1415
Inscription Forum: 28 Déc 2010 0:25
Localisation: 50540
  • offline

Message » 18 Déc 2016 13:29

Euh,

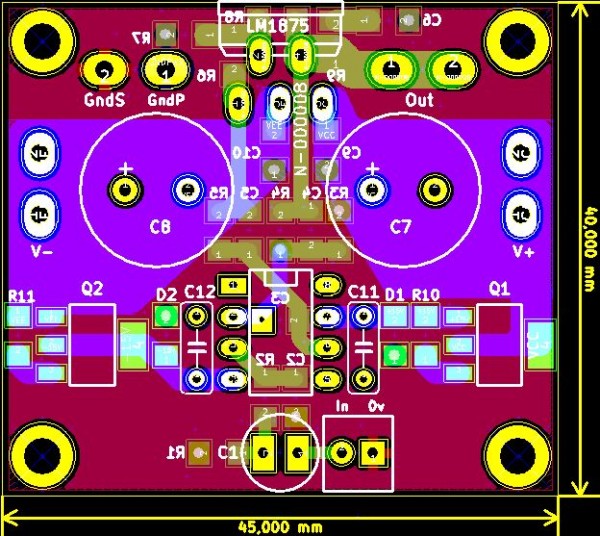

toi tu n'as pas suivi ; Maxidcx a routé une version stéréo/bridge, avec option drive courant dispo pour un câblage en 2 voies ; de mon côté, je m'en tiens à la V1. DHL me dit que la version mk2 arrive... demain :lol:

Les changements par rapport à mk1 : pads + large, passage du découplage de l'aop en capa traversante classique, changement des petits sot23 par des 223, bcp + gros et faciles à souder et qui seront plus à l'aise côé dissipation. Tout ça c'est côté alim de l'aop. L'empreinte de l'aop est passée à du dip8 : si on veut monter le LME49990 il faudra passer par un adaptateur soic-->dip, mais perso je préfère monter un LME49710 en format dip, + facile à souder.

Le voilou



Si t'en veux ça aurait été mieux de se manifester avant, mais je peux en céder 2 contre participation, le 4 couches c'est un peu plus cher... si t'es partant tu es peut-être aussi intéressé pour une commande de composants ? Je suis en train de la finaliser elle part ajd.
androuski

Messages: 23165
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 18 Déc 2016 15:21

Nan j'ai rien suivi, pas le temps... Si ça te prend pas la tête oui je participe aux PCB et aux composants, merci :siffle:
Mes transfos 15Vac n'iront pas si j'ai bien survolé? Du 18Vac plutôt ?
manudrz

Messages: 1415
Inscription Forum: 28 Déc 2010 0:25
Localisation: 50540
  • offline

Message » 18 Déc 2016 19:48

Ils iront très bien. Pas de pb pour tes transfo, c'est très bien. Il y a une zener qui abaisse la tension à 12v et une TR qui régule le courant.
Je te compte donc pour deux PCBs et un jeu de composants. Pour les alims : transfo+ redressement + une paire de condo 4700µf suffisent pas de raffinement nécessaire. Je te tiens au courant pas mp sur le montant des frais :wink:
androuski

Messages: 23165
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 18 Déc 2016 19:49

Ils iront très bien. Pas de pb pour tes transfo, c'est très bien. Il y a une zener qui abaisse la tension à 12v et une TR qui régule le courant.
Je te compte donc pour deux PCBs et un jeu de composants. Pour les alims : transfo+ redressement + une paire de condo 4700µf suffisent pas de raffinement nécessaire. Je te tiens au courant pas mp sur le montant des frais :wink:
androuski

Messages: 23165
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 18 Déc 2016 20:16

OK impec' merci, je sais que j'ai survolé le sujet (oublié de le mettre dans les favoris en fait), mais c'est pas une raison pour poster deux fois hein :ane:
manudrz

Messages: 1415
Inscription Forum: 28 Déc 2010 0:25
Localisation: 50540
  • offline

Message » 20 Déc 2016 20:02

Hello,
maxidcx j'ai deux petites questions sur ta mise au point du proto mono :
- la capa en série entre la sortie du LME et l'entrée du LM1875 est restée à 68pf ?
- la capa qui reboucle la sortie du LME sur son entrée inverseuse est passée à 200pf ?

Penses tu que je puisse utiliser les mêmes valeurs sur mes nouveaux PCBs (réceptionnés hier) avec le LME49710 à la place du 49990 ?
J'ai commencé à souder, ça va mieux mais je vais changer de boitier pour les prochaines zener, les pattes sont trop petites. J'avais même envie de monter des zener en boitier mini melf, mais je n'en trouve pas qui ont un Z assez basse.
androuski

Messages: 23165
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 21 Déc 2016 0:04

Salut,
68pf ca bouge pas. et 180pf pour la capa du LME.
à priori je ne vois pas de différence entre le 49990 et 49710 sur les condition de stabilité (c'est à dire le déphasage lorsque le gain de boucle arrive à 0db) mais je ne pourrai pas te confirmer formellement avant jeudi fin de journée...
maxidcx
Membre HCFR Contributeur
Membre HCFR Contributeur

Messages: 3097
Inscription Forum: 25 Avr 2007 10:50
  • offline

Message » 21 Déc 2016 4:23

Ce que j'ai de plus approchant est 150 ou 220pf...
androuski

Messages: 23165
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline
