Choix resistances de tres bonne qualité

Message » 24 Juin 2007 10:07

Je suis a la recherche de resistances afin de changer les miennes qui se trouve entre les sorties hautes et basses impedance de mon preampli , je trouve que le son sur les sorties basses est dégradé certainement dû à cette résistance alors que la sortie haute est exceptionnelle mais peu utilisable vu le gain énorme, je me tourne vers vous par quelle resistance de qualité je peux les changer, ce sont des 39Ko en 2W avec 5% de tolerance.
Merci de votre aide, il m en faudra juste 4
Fichiers joints
(222.68 Kio) Téléchargé 91 fois
BA

Messages: 4433
Inscription: 10 Mar 2000 2:00
Localisation: Mulhouse
  • offline

Annonce

Message par Google » 24 Juin 2007 10:07

Publicite


Encart supprimé pour les membres HCFR

Message » 24 Juin 2007 10:22

tout dépend du portefeuille mais aussi de savoir si ça vaut varimane tle coup et est ce que ça vas changé les choses, si il y a des spécialistes
Aldo
HP AudioTechnology/fountek/Eton, préampli UGS & ampli UPower Flatlabs, cables MOGAMI, Dac Pass D1(en cours), Velodyne DD15, procceseur HC TAG McLaren AV32R bp-192, PCHC, projecteur hitachi TX200.
aldo

Messages: 24546
Inscription: 25 Déc 2001 2:00
Localisation: Landes dans le 4 zero!

Message » 24 Juin 2007 10:32

ben si cela va changer? c est une question a laquelle je ne peux repondre, pour le budget, tout est envisageable, reste a trouver les pistes :wink:
BA

Messages: 4433
Inscription: 10 Mar 2000 2:00
Localisation: Mulhouse
  • offline

Message » 24 Juin 2007 10:43

BA a écrit:ben si cela va changer? c est une question a laquelle je ne peux repondre, pour le budget, tout est envisageable, reste a trouver les pistes :wink:

tu pourrai sdéja prendre d'autre R pas trop cher pour voir si il y a des différence avant de mettre des résistance a 15€ pieces style DUELUNG mais grande comme des cigarette :(.
mais si tu pense vraiment que tu peut y gagné il y a pas mal de concurante comme les caddock, kiwame, Riken etc..
HP AudioTechnology/fountek/Eton, préampli UGS & ampli UPower Flatlabs, cables MOGAMI, Dac Pass D1(en cours), Velodyne DD15, procceseur HC TAG McLaren AV32R bp-192, PCHC, projecteur hitachi TX200.
aldo

Messages: 24546
Inscription: 25 Déc 2001 2:00
Localisation: Landes dans le 4 zero!

Message » 24 Juin 2007 10:46

Un ami m a parlé de resistance de tantale de chez audionote, je crois qu il en as chez lui, encore faut il avoir les bonnes valeurs, sinon pour les resistances dont tu parles, où les trouver sans se ruiner car tu sembles dire qu il y a de gros écarts :wink:
Merci :D
BA

Messages: 4433
Inscription: 10 Mar 2000 2:00
Localisation: Mulhouse
  • offline

Message » 24 Juin 2007 10:52

BA a écrit:Un ami m a parlé de resistance de tantale de chez audionote, je crois qu il en as chez lui, encore faut il avoir les bonnes valeurs, sinon pour les resistances dont tu parles, où les trouver sans se ruiner car tu sembles dire qu il y a de gros écarts :wink:
Merci :D

chez partsconnexion
http://www.partsconnexion.com/partscomponents.php
HP AudioTechnology/fountek/Eton, préampli UGS & ampli UPower Flatlabs, cables MOGAMI, Dac Pass D1(en cours), Velodyne DD15, procceseur HC TAG McLaren AV32R bp-192, PCHC, projecteur hitachi TX200.
aldo

Messages: 24546
Inscription: 25 Déc 2001 2:00
Localisation: Landes dans le 4 zero!

Message » 24 Juin 2007 10:53

Merci Aldo :D
BA

Messages: 4433
Inscription: 10 Mar 2000 2:00
Localisation: Mulhouse
  • offline

Message » 24 Juin 2007 11:00

sur ce site on trouve principalement des resistances allen bradley, ou peux t on trouver differentes marques afind e faire un achat groupé ? en vue d une comparaison
BA

Messages: 4433
Inscription: 10 Mar 2000 2:00
Localisation: Mulhouse
  • offline

Message » 24 Juin 2007 13:30

sur la photo on peut voir que la sortie basse impedance est un pont resistif de 2 resistances
de 39k ohm qui reduit la tension de sortie

par contre l'impedance de sortie n'est pas reduit , il est fort possible qu"elle soit plus élevé que
la sortie haute , car ses resistances on une forte valeur 39k ohm soit une impedance de sortie
de 20k ohm

cette impedance de 20k ohm va reagir comme un filtre qui va couper les frequence aigus et diminer le temp de monté des signaux

suivant le type de cables de liaison et la conception de l'entrée de l'appareil qui y sera connecté
catsiano
Contributeur HCFR
Contributeur HCFR

Messages: 3013
Inscription: 21 Juil 2006 20:25
  • offline

Message » 24 Juin 2007 13:40

BA a écrit:sur ce site on trouve principalement des resistances allen bradley, ou peux t on trouver differentes marques afind e faire un achat groupé ? en vue d une comparaison


Celle-ci sont particulièrement apréciées en audio:

http://www.schuro.de/preisl-cmf-55-1.htm
sdf

Messages: 4061
Inscription: 09 Jan 2003 16:22
Localisation: Toulouse

Message » 24 Juin 2007 13:56

catsiano a écrit:sur la photo on peut voir que la sortie basse impedance est un pont resistif de 2 resistances
de 39k ohm qui reduit la tension de sortie

par contre l'impedance de sortie n'est pas reduit , il est fort possible qu"elle soit plus élevé que
la sortie haute , car ses resistances on une forte valeur 39k ohm soit une impedance de sortie
de 20k ohm

cette impedance de 20k ohm va reagir comme un filtre qui va couper les frequence aigus et diminer le temp de monté des signaux

suivant le type de cables de liaison et la conception de l'entrée de l'appareil qui y sera connecté

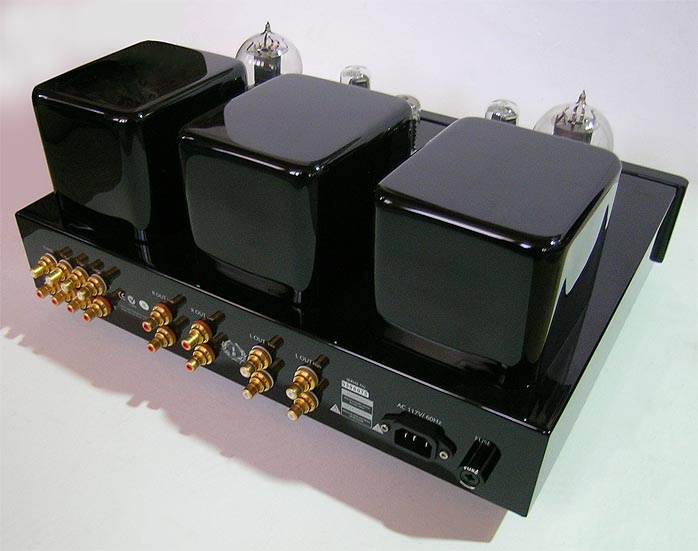

Ta demarche m interesse, peux tu developper et donner une piste d amelioration envisageable, je vous joint une photo de l AR du preampli, en fait c est un preampli avec 2 sorties HP avec a chaque fois 2 sorties basses et 2 sorties hautes, les sorties basses sont celles qui sont à l intérieur, il est évident que toutes les personnes ayant écouté la sortie basse ont été décu par rapport à la sortie haute :(
ll faut que je trouve une solution car la sortie haute a quand meme tro de gain!!
Ci joint les quelques photos supplémentaires
Merci de votre aide
Fichiers joints
(164.87 Kio) Téléchargé 12 fois
BA

Messages: 4433
Inscription: 10 Mar 2000 2:00
Localisation: Mulhouse
  • offline

Message » 24 Juin 2007 14:01

sdf a écrit:
BA a écrit:sur ce site on trouve principalement des resistances allen bradley, ou peux t on trouver differentes marques afind e faire un achat groupé ? en vue d une comparaison


Celle-ci sont particulièrement apréciées en audio:

http://www.schuro.de/preisl-cmf-55-1.htm


Merci, j ai consulté le site mais pas de trace de resistance de 39Ko de valeur :(
BA

Messages: 4433
Inscription: 10 Mar 2000 2:00
Localisation: Mulhouse
  • offline

Message » 24 Juin 2007 15:40

oui je t'ai fait un croquis



donc oui le max qu'on peu faire sans enter dans les entrailles de l'appareil
pour reduire son gain , je pense est le suivant :

l'impedance de sortie passe a 8k au lieu de 20k
le gain par contre sera diminuer 1/4 au lieu de 1/2

j'ai mis une compensation pour les pertes du au cable de liaison permet quelque db de plus
au dessus de 10khz ! resistance de 10k et condo de 200pf
bien sur c'est a essayer jai mis ca a titre indicatif ,donc libre a toi de mettre cette cellule ou pas !

donc voila l'idée :
catsiano
Contributeur HCFR
Contributeur HCFR

Messages: 3013
Inscription: 21 Juil 2006 20:25
  • offline

Message » 24 Juin 2007 15:57

sdf a écrit:
BA a écrit:sur ce site on trouve principalement des resistances allen bradley, ou peux t on trouver differentes marques afind e faire un achat groupé ? en vue d une comparaison


Celle-ci sont particulièrement apréciées en audio:

http://www.schuro.de/preisl-cmf-55-1.htm

je les ai testé il y a 3 ou 4 semaines en comparatif avec les MOX10.
les dale sont loégèrement au dessus au niveau de l'aeration mais il a fallu que je bypasse un paquet de fois pour m'en rendre comptre, donc il y a des nuances mais ce sont des résistance assez proche des MOX.
si je devais donné une note sur 10 entre ces deux je dirais 7/10 pour les mox et 7.5/10 pour les dales pour vous donné une idée
HP AudioTechnology/fountek/Eton, préampli UGS & ampli UPower Flatlabs, cables MOGAMI, Dac Pass D1(en cours), Velodyne DD15, procceseur HC TAG McLaren AV32R bp-192, PCHC, projecteur hitachi TX200.
aldo

Messages: 24546
Inscription: 25 Déc 2001 2:00
Localisation: Landes dans le 4 zero!

Message » 24 Juin 2007 16:16

Merci pour ton shéma catsiano,
mais avant d aller plus loin, j espere m etre bien fait comprendre, ne sachant pas comment faire un shéma comme le tien, je te detaille ci dessous les sorties à l arriere du preamp.
Vue de l AR

1ere sortie O O O O
Sortie D haute Sortie D basse Sortie Gauche basse Sortie haute gauche

Idem pour seconde sortie Snde sortie (pour biamp eventuellement)
BA

Messages: 4433
Inscription: 10 Mar 2000 2:00
Localisation: Mulhouse
  • offline
