Et un Buzquito de plus !

Message » 01 Mai 2014 11:59

Et voilà ! Tout juste fini hier soir... :bravo:
Mon deuxième Buzquito sur la base de notre ami Jean-Marc Plantefève
2x 100Weff sur 8ohms pour soulager les front de mon DENON X4000

Je suis resté traditionnel dans la réalisation.
Je sais que les classes D sont à la mode... mais je reste fidèle à la linéarité de ces amplis en classe AB et surtout au son pure et chaud que procurent les étages de sortie en MOSFET

Cette fois j'ai particulièrement soigné la réalisation et le câblage.
J'ai également choisi de ne pas lésiner sur le choix et la qualité des composants.

Allez voici les premières photos du bébé :love: :

Vue principale

Détails de l'alime, des cartes Buzquito et du câblage

L'alime est constituée d'un torique 500VA encapsulé NUVOTEM, de 2 ponts 50A/1000V et de 4 capa MUNDORF M-LYTIC AG de 15.000µF

Vue arrière

Soft start.JPG
Détail du SoftStart

Le boitier est un Hi-Fi 2000 2U de chez AUDIOPHONICS, tout comme le bouton de la façe avant dont on peut reconnaitre le logo. :wink:

Voilà, Après 30 minutes de chauffe, courant de repos stabilisé à 220mA et offset centré à 0V (+/-8mV) !
Mon appréhension était d'avoir un buzzzzzzz 50Hz. Au casque rien :o à peine un léger souffle ! Le câblage soigné en étoile et parfaitement symétrique des masses et alimentations a payé. C'est gagné !

Reste plus qu'à descendre la bête dans la salle ciné et savourer ...
Dernière édition par Solitaire555 le 04 Juil 2014 0:42, édité 7 fois.
Ma salle dédiée : ici
Toile 2m50, VP SONY HW40, DENON AVR-X6300H, DENON DBT3313, Front DAVIS VINCI Signature, Surround bipol. MONITOR AUDIO, Sub SVS SB12-NSD
CanalSat Cube G5, Nvidia SHIELD, NAS Syno 10To Raid5, Light X.10/IR, Harmony One, BassTrap
Solitaire555
Membre HCFR
Membre HCFR

Messages: 1536
Inscription: 17 Jan 2002 2:00
Localisation: 78
  • online

Annonce

Message par Google » 01 Mai 2014 11:59

Publicite


Encart supprimé pour les membres HCFR

Message » 01 Mai 2014 12:05

Jolie réalisation ! Très propre.
Ca ne nous rajeunit pas la mode des amplis JMP !

Il y a une ferrite sur le câblage des tes RCA ?
Cédric - Visitez Just Diy It
Kro
Staff DIY
Staff DIY

Messages: 25061
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)

Message » 01 Mai 2014 12:08

Oui, en fait la résistance série en entrée de 330R est soudée directe à la RCA puis le tout refermé à la gaine thermo. Pour blinder et rigidifier l'ensemble, j'ai fermé une ferrite autour.
Ma salle dédiée : ici
Toile 2m50, VP SONY HW40, DENON AVR-X6300H, DENON DBT3313, Front DAVIS VINCI Signature, Surround bipol. MONITOR AUDIO, Sub SVS SB12-NSD
CanalSat Cube G5, Nvidia SHIELD, NAS Syno 10To Raid5, Light X.10/IR, Harmony One, BassTrap
Solitaire555
Membre HCFR
Membre HCFR

Messages: 1536
Inscription: 17 Jan 2002 2:00
Localisation: 78
  • online

Message » 01 Mai 2014 12:10

Splendide! :o :o :o

Une petite remarque...
J'aurais mis le capteur de température (enfin, les klixons) sur le même radiateur que les mosfets,pour être au plus près de la source de chaleur.
J'aurais aussi amélioré le contact thermique entre les radiateurs de devant et ceux de derrière, par une plaque de cuivre ou en ayant fait filer la cornière d'alu à cheval sur les deux.
Sinon, tu vas te régaler, c'est sûr!
Dernière édition par Philby le 01 Mai 2014 12:17, édité 1 fois.
Philby

Messages: 9616
Inscription: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 01 Mai 2014 12:10

joli travail.

cela ne chauffe pas un peu avec +-56V et 220ma de Idle avec ces dissipateur ?

les pcb ampli sont faits maison ?
thierry38efd

Messages: 1735
Inscription: 18 Sep 2013 7:36
  • offline

Message » 01 Mai 2014 12:14

Philby a écrit:Splendide! :o :o :o

Une petite remarque...
J'aurais mis le capteur de température sur le même radiateur que les mosfets,pour être au plus près de la source de chaleur.
J'aurais aussi amélioré le contact thermique entre les radiateurs de devant et ceux de derrière, par une plaque de cuivre ou en ayant fait filer la cornière d'alu à cheval sur les deux.
Sinon, tu vas te régaler, c'est sûr!

J'y ai pensé à la plaque de cuivre... Pas dit en effet que je ne le fasse pas plus tard !
En attendant, j'ai percé les radiateurs pour fixer deux boulons de 5mm pour les serrer fortement entre eux avec de la pâte silicone intercalée
Dernière édition par Solitaire555 le 01 Mai 2014 12:17, édité 1 fois.
Ma salle dédiée : ici
Toile 2m50, VP SONY HW40, DENON AVR-X6300H, DENON DBT3313, Front DAVIS VINCI Signature, Surround bipol. MONITOR AUDIO, Sub SVS SB12-NSD
CanalSat Cube G5, Nvidia SHIELD, NAS Syno 10To Raid5, Light X.10/IR, Harmony One, BassTrap
Solitaire555
Membre HCFR
Membre HCFR

Messages: 1536
Inscription: 17 Jan 2002 2:00
Localisation: 78
  • online

Message » 01 Mai 2014 12:16

thierry38efd a écrit:joli travail.

cela ne chauffe pas un peu avec +-56V et 220ma de Idle avec ces dissipateur ?

les pcb ampli sont faits maison ?

Le rail est +/-42Vcc, au bout de 30mm il est tiède sans plus est l'Idle est stable
Ma salle dédiée : ici
Toile 2m50, VP SONY HW40, DENON AVR-X6300H, DENON DBT3313, Front DAVIS VINCI Signature, Surround bipol. MONITOR AUDIO, Sub SVS SB12-NSD
CanalSat Cube G5, Nvidia SHIELD, NAS Syno 10To Raid5, Light X.10/IR, Harmony One, BassTrap
Solitaire555
Membre HCFR
Membre HCFR

Messages: 1536
Inscription: 17 Jan 2002 2:00
Localisation: 78
  • online

Message » 01 Mai 2014 12:18

Et un de plus au club, un !!! :wink:
Enceintes multiamplifiées Grave type Onken Audax 330 MO, pavillons 1 pce DIY, Cantilènes I, préampli & Filtre actif Kanéda DIY, amplis lampes et Mos Plantefève DIY + sources Vintage !
ALSIDO
Membre HCFR
Membre HCFR

Messages: 1718
Inscription: 02 Sep 2003 20:53
Localisation: 91 - Les Ulis

Message » 01 Mai 2014 12:24

Salut Alsido, je vois dans ta signature que tu as également un MOS JMP ... :D :wink:
Ma salle dédiée : ici
Toile 2m50, VP SONY HW40, DENON AVR-X6300H, DENON DBT3313, Front DAVIS VINCI Signature, Surround bipol. MONITOR AUDIO, Sub SVS SB12-NSD
CanalSat Cube G5, Nvidia SHIELD, NAS Syno 10To Raid5, Light X.10/IR, Harmony One, BassTrap
Solitaire555
Membre HCFR
Membre HCFR

Messages: 1536
Inscription: 17 Jan 2002 2:00
Localisation: 78
  • online

Message » 01 Mai 2014 12:27

Voici ma premiére réalisation d'un Buzquito dont j'étais déjà parfairtement content.
On peut tout de même remarquer que j'ai fait des progrès dans le soin de la disposition et du câblage interne... :mdr:

Mon premier Buzquito 2x150W

Hou là là... Ca ça remonte à plus de 10 ans !!
Il avait d'ailleurs été revendu à un forumeur HCFR je crois. J'espère qu'il est toujours en service.
Dernière édition par Solitaire555 le 01 Mai 2014 12:43, édité 3 fois.
Ma salle dédiée : ici
Toile 2m50, VP SONY HW40, DENON AVR-X6300H, DENON DBT3313, Front DAVIS VINCI Signature, Surround bipol. MONITOR AUDIO, Sub SVS SB12-NSD
CanalSat Cube G5, Nvidia SHIELD, NAS Syno 10To Raid5, Light X.10/IR, Harmony One, BassTrap
Solitaire555
Membre HCFR
Membre HCFR

Messages: 1536
Inscription: 17 Jan 2002 2:00
Localisation: 78
  • online

Message » 01 Mai 2014 12:28

c'est net ! propre ! et sans bavure ! du joli travail ! :bravo:


quel est le cout total ? en comptant vraiment tout, sauf le temps passé, à la louche hein !
Dernière édition par fmp le 01 Mai 2014 12:30, édité 1 fois.
fmp

Messages: 2639
Inscription: 03 Jan 2010 22:44
  • offline

Message » 01 Mai 2014 12:29

Le rail est +/-42Vcc, au bout de 30mm il est tiède sans plus est l'Idle est stable


ok,le drop est de 8-10V en charge (+chute alim),soit +-30V sur 8 Ohms--->56Weff.

j'ai +-50V avec doublette 1058/162,écrêtage à +-38V.
Dernière édition par thierry38efd le 01 Mai 2014 12:33, édité 1 fois.
thierry38efd

Messages: 1735
Inscription: 18 Sep 2013 7:36
  • offline

Message » 01 Mai 2014 12:29

Magnifique,
bravo :o
Y a pas un peu trop de fumeurs de moquette par ici ?
androuski
Membre HCFR
Membre HCFR

Messages: 14858
Inscription: 14 Mar 2007 14:43
  • online

Message » 01 Mai 2014 12:33

fmp a écrit:c'est net ! propre ! et sans bavure ! du joli travail ! :bravo:


quel est le cout total ? en comptant vraiment tout, sauf le temps passé, à la louche hein !

Merci !
Environ 700 euros, mais j'avais déjà les PCB, il m'en restait de mon premier ampli, j'en avait fait graver 4 en 70µ chez un industriel
Ce qui est le plus cher, c'est le boitier, le transfo et les capas M-LYTIC AG !

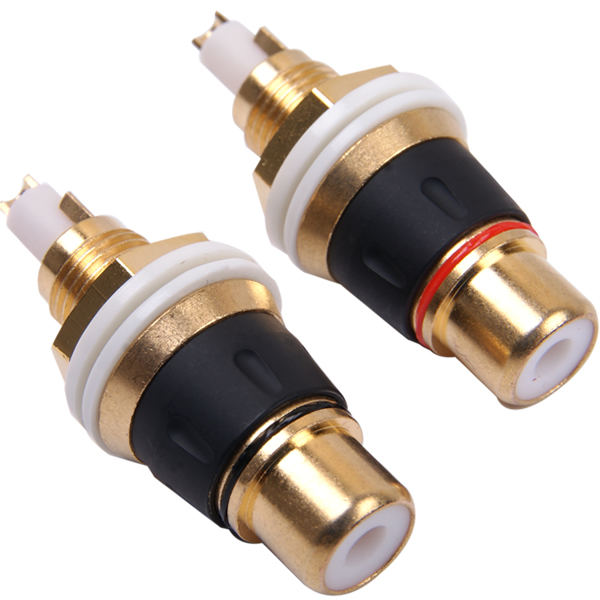

Après je me suis fait plaisir avec quelques éléments sympa comme par exemple les embases RCA en Cuivre /Telurium :
