Tweak fx802

Message » 27 Mar 2017 19:27

je me suis trompé c'est celle là : (avec un Rcore ... 13µV de bruit )

https://fr.aliexpress.com/item/100VA-Ul ... 0.0.TYk91H

j'ai creusé un peu pour la clock, elle est marquée 12.288 MHz et je ne trouve rien d'intéressant ...
Paulkouhan
Membre HCFR
Membre HCFR

Messages: 562
Inscription: 24 Déc 2004 17:54
Localisation: 94
  • offline

Annonce

Message par Google » 27 Mar 2017 19:27

Publicite


Encart supprimé pour les membres HCFR

Message » 27 Mar 2017 20:12

Encore mieux !

La clock d'origine c'est le "format standard", ca doit être du bas de gamme, normalement le support doit aller dans l'emplacement (dans le bon sens).

Au pire pour être sur celle là rentre à la place, mais le Phase noise = -125dBc/1KHz contre environ -150dBc/1KHz pour les Crystek/NDK.

http://www.ebay.fr/itm/1pcs-Vanguard-TC ... SwmLlX3~2F
Source HC: PCHC GTX1060 / SoundBlaster ZxR Source Hifi: Asus Essence ST -> DSPiy
Ampli HC/Hifi: Ampli DIY 7x250w IRAUDAMP7S TV: LG OLED65C6V (avec 2.3m de recul)
Enceintes: JAMO THX ONE (en prêt en attendant le 5.1 Full DIY)
Avatar de l’utilisateur
AlexScan
Membre HCFR
Membre HCFR

Messages: 7787
Inscription: 27 Déc 2005 20:57
Localisation: Val d'Oise
  • offline

Message » 28 Mar 2017 17:55

merci pour le lien, j'en ai commandée une.
Paulkouhan
Membre HCFR
Membre HCFR

Messages: 562
Inscription: 24 Déc 2004 17:54
Localisation: 94
  • offline

Message » 29 Mar 2017 14:41

Paulkouhan a écrit:merci pour le lien, j'en ai commandée une.


Tu nous dira, mais ne t'attend pas à grand chose de la vanguard, c'est peut être pas mieux que celle d'origine.
Source HC: PCHC GTX1060 / SoundBlaster ZxR Source Hifi: Asus Essence ST -> DSPiy
Ampli HC/Hifi: Ampli DIY 7x250w IRAUDAMP7S TV: LG OLED65C6V (avec 2.3m de recul)
Enceintes: JAMO THX ONE (en prêt en attendant le 5.1 Full DIY)
Avatar de l’utilisateur
AlexScan
Membre HCFR
Membre HCFR

Messages: 7787
Inscription: 27 Déc 2005 20:57
Localisation: Val d'Oise
  • offline

Message » 06 Avr 2017 18:08

TOUIK NIVEAU 2 : remplacement de l'horloge niveau moyen ..., tout doit se faire hors tension

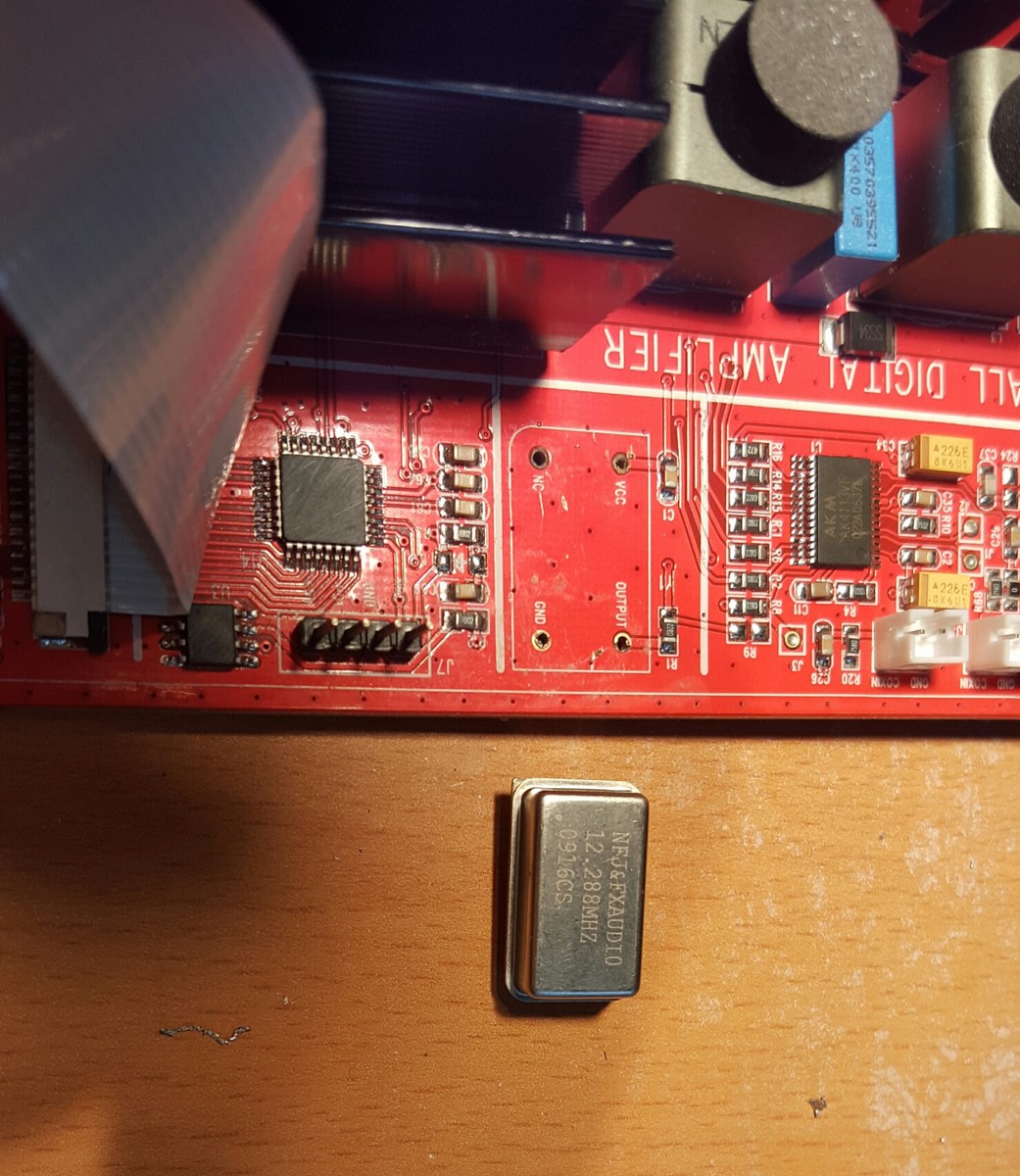

1) on enlève l'horloge d'origine :
Avec un fer à souder sur une patte et en faisant légèrement levier avec un petit tournevis, puis sur une autre patte, on arrive petit à petit a sortir l'horloge sans dégâts.
Attention à ne pas y aller comme un bourrin sinon on risque de faire sauter le petit cylindre dans la piste. :ko:


2) on perce avec un foret diamètre 0.8 mm à 1 mm pour enlever le flux de soudure resté dans les trous.

3) On met en place la nouvelle horloge et on soude !

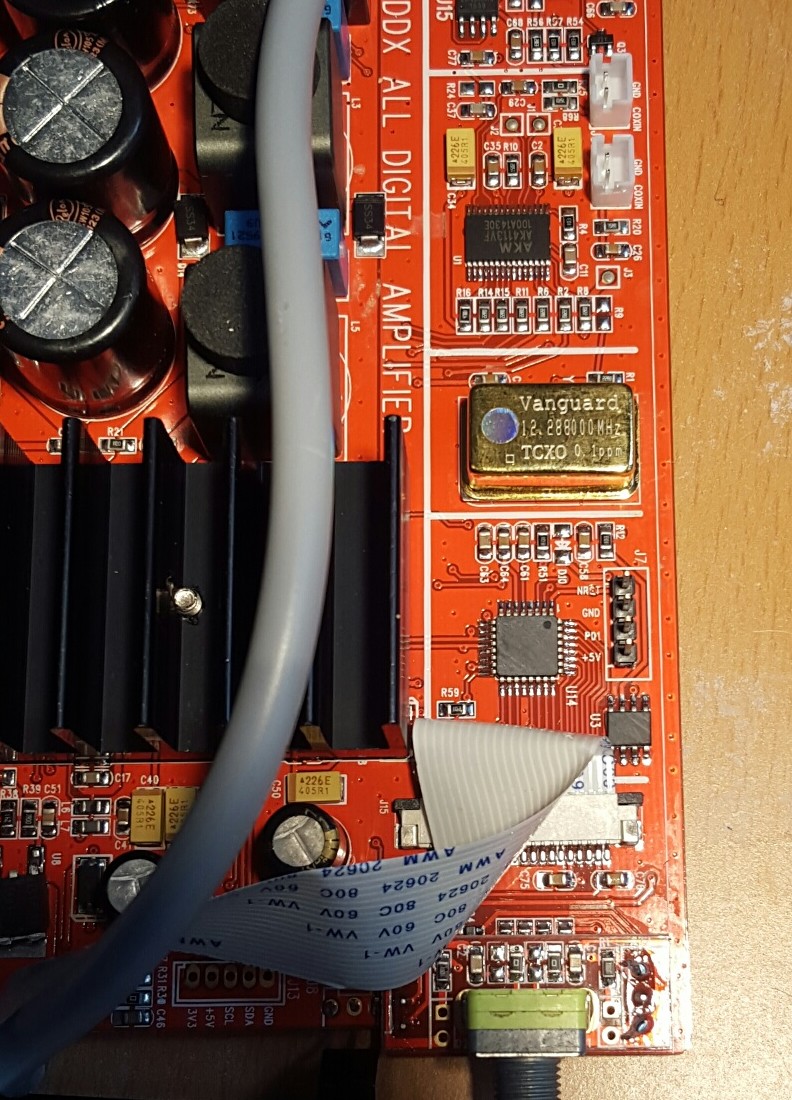

L'horloge Vanguard rentre exactement dans l'emplacement, elle est juste un peu plus haute.

Image!


Le résultat : elle est quand même beaucoup plus jolie !! :ane:

A l'écoute ça me parait beaucoup mieux (c'est pas de l'ABX ...) :bravo:
Paulkouhan
Membre HCFR
Membre HCFR

Messages: 562
Inscription: 24 Déc 2004 17:54
Localisation: 94
  • offline

Message » 06 Avr 2017 20:32

J'ai aussi dessoudé les 2 leds et le petit panneau de leds derrière le bouton de volume !
Paulkouhan
Membre HCFR
Membre HCFR

Messages: 562
Inscription: 24 Déc 2004 17:54
Localisation: 94
  • offline

Message » 07 Avr 2017 16:47

Super merci pour le tuto ça pourrai en intéressé plus d'un !

A refaire avec une Crystek ou NDK + adaptateur pour vraiment poussai le tweak au maximum.
Source HC: PCHC GTX1060 / SoundBlaster ZxR Source Hifi: Asus Essence ST -> DSPiy
Ampli HC/Hifi: Ampli DIY 7x250w IRAUDAMP7S TV: LG OLED65C6V (avec 2.3m de recul)
Enceintes: JAMO THX ONE (en prêt en attendant le 5.1 Full DIY)
Avatar de l’utilisateur
AlexScan
Membre HCFR
Membre HCFR

Messages: 7787
Inscription: 27 Déc 2005 20:57
Localisation: Val d'Oise
  • offline

Message » 07 Avr 2017 17:25

j'ai un deuxième fx 802 à tweaker ... as tu un lien pour ça : NDK ( @ 12.288 MHz ) + adaptateur ?

c'est ça :
http://www.chip1stop.com/dispDetail.do? ... NP-0003121

http://www.ndk.com/en/products/search/c ... _1433.html

mon Japonais est pas au top ...
Paulkouhan
Membre HCFR
Membre HCFR

Messages: 562
Inscription: 24 Déc 2004 17:54
Localisation: 94
  • offline

Message » 07 Avr 2017 17:52

J'ai trouvé l'adaptateur et mp celui qui pourrait en avoir ...
je n'ai pas trouvé de Crystek à 12.288MHz ...
Paulkouhan
Membre HCFR
Membre HCFR

Messages: 562
Inscription: 24 Déc 2004 17:54
Localisation: 94
  • offline

Message » 07 Avr 2017 21:09

Oui c'est celui là le ndk, mais c'est très petit à souder.

Tu as MP le gars sur diyaudio ?
Source HC: PCHC GTX1060 / SoundBlaster ZxR Source Hifi: Asus Essence ST -> DSPiy
Ampli HC/Hifi: Ampli DIY 7x250w IRAUDAMP7S TV: LG OLED65C6V (avec 2.3m de recul)
Enceintes: JAMO THX ONE (en prêt en attendant le 5.1 Full DIY)
Avatar de l’utilisateur
AlexScan
Membre HCFR
Membre HCFR

Messages: 7787
Inscription: 27 Déc 2005 20:57
Localisation: Val d'Oise
  • offline

Message » 09 Avr 2017 11:32

AlexScan a écrit:Tu as MP le gars sur diyaudio ?


Oui, à priori il va m'en envoyer, j'attends sa confirmation !

j'ai fait une demande ici pour la clock japonaise :
https://www.chip1stop.com
Paulkouhan
Membre HCFR
Membre HCFR

Messages: 562
Inscription: 24 Déc 2004 17:54
Localisation: 94
  • offline

Message » 14 Avr 2017 18:13

j'ai eu une réponse :
20 USD la clock pour 4 achetées ... et 30 USD de ports ( + douane), 45 jours .. ça doit être une fabrication spéciale de l'usine au Japon.

s'il y a quelqu'un d’intéressé pour 1 ou 2 clock je commande sinon ça fait trop cher.

NZ2520SD-12.288000M-NSA3449C
Nihon Dempa Kogyo (NDK)

https://www.chip1stop.com/web/FRA/en/di ... NP-0003121
Paulkouhan
Membre HCFR
Membre HCFR

Messages: 562
Inscription: 24 Déc 2004 17:54
Localisation: 94
  • offline

Message » 19 Avr 2017 18:16

J'ai commandé des Nichicon UHW en
- 25V 2700µF 0.015mOhm / Ripple 3.6A pour remplacer les 1800µF 35V (alimentation passée à 19V)
- 16V 1200µF 0.020mOhm / Ripple 2A pour remplacer les 470µF 16V
Paulkouhan
Membre HCFR
Membre HCFR

Messages: 562
Inscription: 24 Déc 2004 17:54
Localisation: 94
  • offline

Message » 22 Avr 2017 11:12

Pkoi avoir baissé l'alim en 19V, normalement les STA ont de meilleur THD avec plus de volt, en plus d'avoir plus de puissance.
Source HC: PCHC GTX1060 / SoundBlaster ZxR Source Hifi: Asus Essence ST -> DSPiy
Ampli HC/Hifi: Ampli DIY 7x250w IRAUDAMP7S TV: LG OLED65C6V (avec 2.3m de recul)
Enceintes: JAMO THX ONE (en prêt en attendant le 5.1 Full DIY)
Avatar de l’utilisateur
AlexScan
Membre HCFR
Membre HCFR

Messages: 7787
Inscription: 27 Déc 2005 20:57
Localisation: Val d'Oise
  • offline

Message » 22 Avr 2017 11:19

J'utilise une alim très faible bruit que j'avais pour un NUC ( 19 V ).
J'ai des enceintes à 98 dB, je n'ai besoin que de quelques Watts.


Où as trouvé tu le THD en fonction de la tension d'entrée ?
Paulkouhan
Membre HCFR
Membre HCFR

Messages: 562
Inscription: 24 Déc 2004 17:54
Localisation: 94
  • offline
