[Zen Evo] implantation ...

Message » 18 Jan 2005 11:46

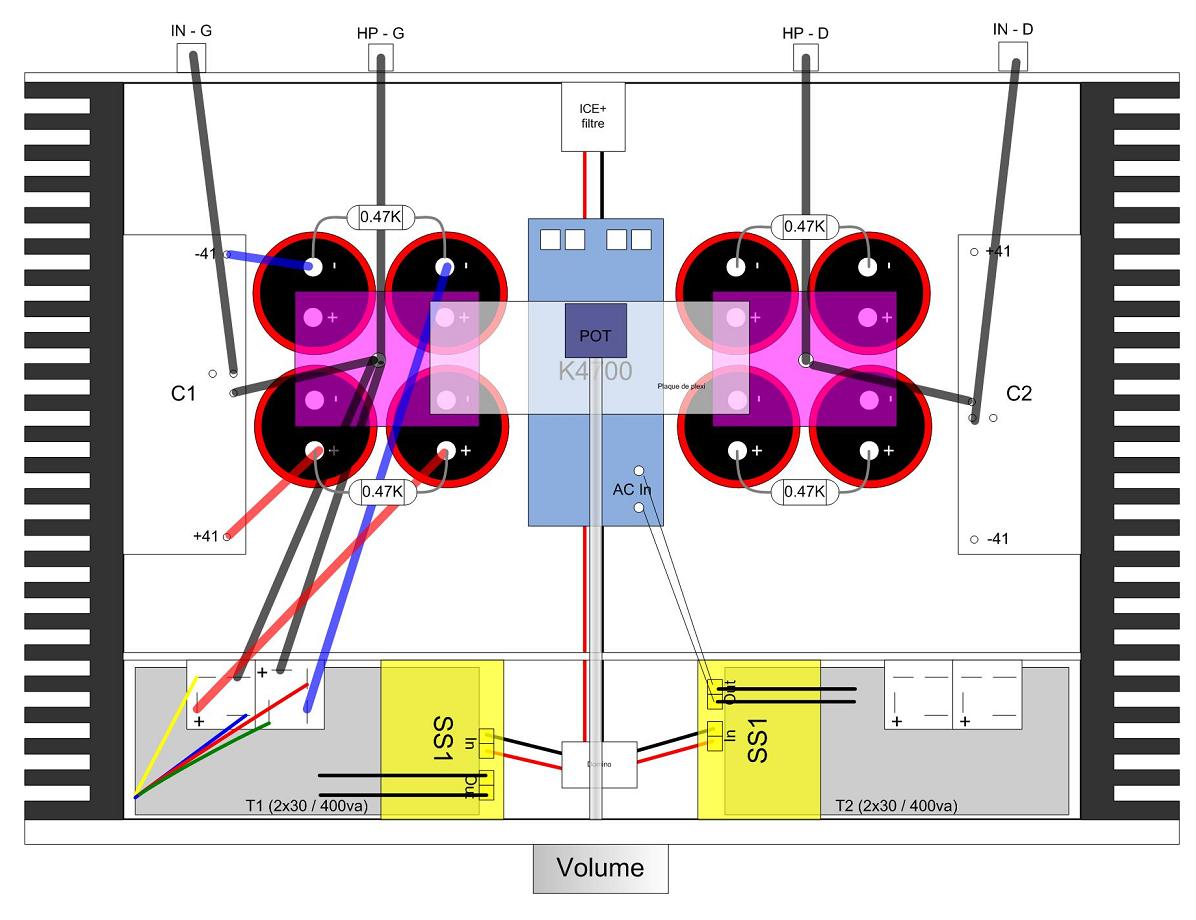

Un petit schéma. Toute remarque sera la bienvenue :-)

Tout n'est pas encore représenté :oops:

rv
Fichiers joints
(121.98 Kio) Téléchargé 93 fois
--------------
Les propos et opinions exprimés au sein de ce message n'engagent que leur auteur. Le site homecinema-fr et l'association HCFR ne peuvent en aucun cas être tenus pour responsables du contenu de ce message.
Marsupilami

Messages: 5918
Inscription: 07 Mar 2001 2:00
Localisation: France - Lyon
  • offline

Annonce

Message par Google » 18 Jan 2005 11:46

Publicite


Encart supprimé pour les membres HCFR

Message » 18 Jan 2005 13:11

ZERS a écrit:
Nicko500 a écrit:50V mini avec une torique de 30 ;)

30*1.414 = 42V

63V c'est mieux... mais 50v ca passe :wink:


oué donc 50 mini :mdr:
Nicko500
Pro-Commercant
Pro-Commercant

Messages: 1718
Inscription: 21 Avr 2004 17:31
Localisation: Bordeaux

Message » 18 Jan 2005 16:49

Encore une question : faut-il relier le K4700 à la masse ?
Je l'ai vu faire via des resistances de 100 ohms.

Hervé
--------------
Les propos et opinions exprimés au sein de ce message n'engagent que leur auteur. Le site homecinema-fr et l'association HCFR ne peuvent en aucun cas être tenus pour responsables du contenu de ce message.
Marsupilami

Messages: 5918
Inscription: 07 Mar 2001 2:00
Localisation: France - Lyon
  • offline

Message » 18 Jan 2005 17:21

Marsupilami a écrit:Encore une question : faut-il relier le K4700 à la masse ?


Oui

Beau projet :wink:
Config: Ampli DIY 5 canaux à base de tda 7293; préampli DIY KTR 5725 ou Proton AS-2621; Moxcel (boomer Excel W21EX001, tweeter Morel Mdt33); Sansui T-5L; Pioneer 565A-S; Sennheiser HD600 + CMoy
ggta

Messages: 6607
Inscription: 01 Juin 2003 17:54
Localisation: Arpajon (91)

Message » 18 Jan 2005 22:25

Marsupilami a écrit:Encore une question : faut-il relier le K4700 à la masse ?
Je l'ai vu faire via des resistances de 100 ohms.

Hervé


Voui ! tu relie la masse du 4700 à travers deux 100 ohms aux deux points centraux des deux voies. Ce sera le seul point commun des masses.

Alain.
Enceintes multiamplifiées Grave type Onken Audax 330 MO, pavillons 1 pce DIY, Cantilènes I, préampli & Filtre actif Kanéda DIY, amplis lampes et Mos Plantefève DIY + sources Vintage !
ALSIDO
Membre HCFR
Membre HCFR

Messages: 1718
Inscription: 02 Sep 2003 20:53
Localisation: 91 - Les Ulis

Message » 18 Jan 2005 22:38

ALSIDO a écrit:
Marsupilami a écrit:Encore une question : faut-il relier le K4700 à la masse ?
Je l'ai vu faire via des resistances de 100 ohms.

Hervé


Voui ! tu relie la masse du 4700 à travers deux 100 ohms aux deux points centraux des deux voies. Ce sera le seul point commun des masses.

Alain.


C'est obligatoire de relié le 4700 à la masse via une résistance 100 ohms? Qu'est-ce que cela apporte? :idee:

:wink:
Config: Ampli DIY 5 canaux à base de tda 7293; préampli DIY KTR 5725 ou Proton AS-2621; Moxcel (boomer Excel W21EX001, tweeter Morel Mdt33); Sansui T-5L; Pioneer 565A-S; Sennheiser HD600 + CMoy
ggta

Messages: 6607
Inscription: 01 Juin 2003 17:54
Localisation: Arpajon (91)

Message » 19 Jan 2005 10:49

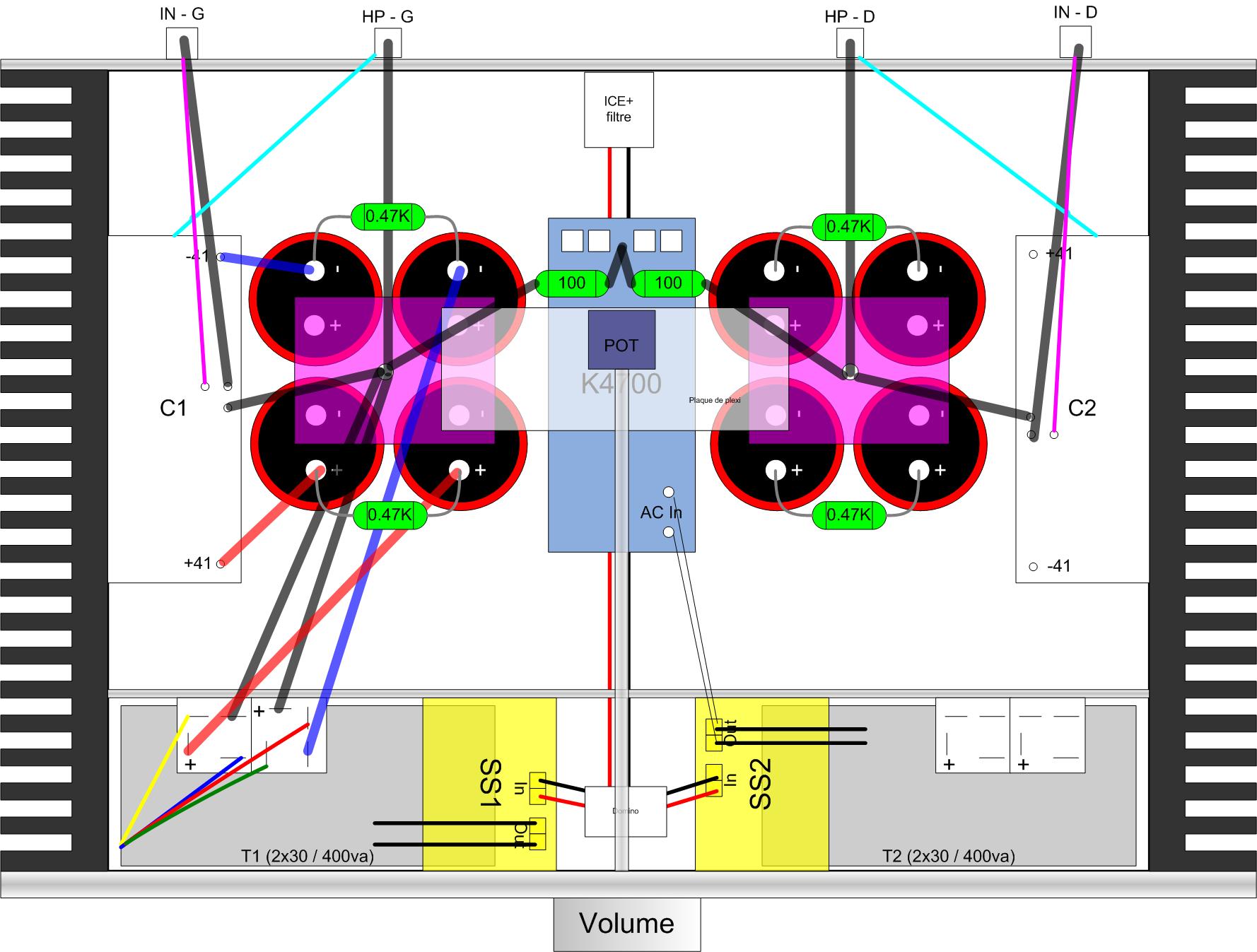

Voila une version presque définitive ...
Le volume n'est pas encore cablé :wink:

rv
Fichiers joints
(226.24 Kio) Téléchargé 84 fois
--------------
Les propos et opinions exprimés au sein de ce message n'engagent que leur auteur. Le site homecinema-fr et l'association HCFR ne peuvent en aucun cas être tenus pour responsables du contenu de ce message.
Marsupilami

Messages: 5918
Inscription: 07 Mar 2001 2:00
Localisation: France - Lyon
  • offline

Message » 19 Jan 2005 11:01

Marsupilami a écrit:Voila une version presque définitive ...
Le volume n'est pas encore cablé :wink:

rv

C'est bon.

Alain.
Enceintes multiamplifiées Grave type Onken Audax 330 MO, pavillons 1 pce DIY, Cantilènes I, préampli & Filtre actif Kanéda DIY, amplis lampes et Mos Plantefève DIY + sources Vintage !
ALSIDO
Membre HCFR
Membre HCFR

Messages: 1718
Inscription: 02 Sep 2003 20:53
Localisation: 91 - Les Ulis

Message » 19 Jan 2005 11:04

ALSIDO a écrit:
Marsupilami a écrit:Voila une version presque définitive ...
Le volume n'est pas encore cablé :wink:

rv

C'est bon.

Alain.


Je cable le POT avant ou apres le K4700 ?

Merci,

rv
--------------
Les propos et opinions exprimés au sein de ce message n'engagent que leur auteur. Le site homecinema-fr et l'association HCFR ne peuvent en aucun cas être tenus pour responsables du contenu de ce message.
Marsupilami

Messages: 5918
Inscription: 07 Mar 2001 2:00
Localisation: France - Lyon
  • offline

Message » 19 Jan 2005 11:09

Marsupilami a écrit:Je cable le POT avant ou apres le K4700 ?

Merci,



Je ne comprend pas ta question ? Le potentiomètre n'a de rapport qu'avec le signal, pas le 4700 . Tu le câble entre les cinchs et l'entrée des cartes amplis.

Alain.
Enceintes multiamplifiées Grave type Onken Audax 330 MO, pavillons 1 pce DIY, Cantilènes I, préampli & Filtre actif Kanéda DIY, amplis lampes et Mos Plantefève DIY + sources Vintage !
ALSIDO
Membre HCFR
Membre HCFR

Messages: 1718
Inscription: 02 Sep 2003 20:53
Localisation: 91 - Les Ulis

Message » 19 Jan 2005 11:25

Marsupilami a écrit:Voila une version presque définitive ...
Le volume n'est pas encore cablé :wink:

rv


tes entrées rca doivent d'abord aller sur le potar, puis sur l'ampli si tu veux qu'il soit efficace.
ampli diy tda7294, peerless sputnik 14-2, preamp kaneda, dac tda1541, ampli 8W le monstre, clone audionote az3, philips cd723 édition spéciale FB 21th anniversary, platine DIY en cours
apolon34

Messages: 2176
Inscription: 24 Mar 2003 15:57
Localisation: Rouen (76)

Message » 19 Jan 2005 11:40

Quel con, je voulais le mettre en sortie :oops: :mdr:

rv
--------------
Les propos et opinions exprimés au sein de ce message n'engagent que leur auteur. Le site homecinema-fr et l'association HCFR ne peuvent en aucun cas être tenus pour responsables du contenu de ce message.
Marsupilami

Messages: 5918
Inscription: 07 Mar 2001 2:00
Localisation: France - Lyon
  • offline

Message » 19 Jan 2005 12:11

Marsupilami a écrit: je voulais le mettre en sortie :oops: :mdr:



C'est pas grave ! Par contre, j'ai dit que ton schéma était bon, c'est sous réserve que les sorties HP + passent par le 4700 et non pas en direct bien sûr.

Alain.
Enceintes multiamplifiées Grave type Onken Audax 330 MO, pavillons 1 pce DIY, Cantilènes I, préampli & Filtre actif Kanéda DIY, amplis lampes et Mos Plantefève DIY + sources Vintage !
ALSIDO
Membre HCFR
Membre HCFR

Messages: 1718
Inscription: 02 Sep 2003 20:53
Localisation: 91 - Les Ulis

Message » 19 Jan 2005 15:17

Et un atténuateur, c'est en sortie ?

rv
--------------
Les propos et opinions exprimés au sein de ce message n'engagent que leur auteur. Le site homecinema-fr et l'association HCFR ne peuvent en aucun cas être tenus pour responsables du contenu de ce message.
Marsupilami

Messages: 5918
Inscription: 07 Mar 2001 2:00
Localisation: France - Lyon
  • offline

Message » 19 Jan 2005 16:15

non plus :) c'est comme un potar
ampli diy tda7294, peerless sputnik 14-2, preamp kaneda, dac tda1541, ampli 8W le monstre, clone audionote az3, philips cd723 édition spéciale FB 21th anniversary, platine DIY en cours
apolon34

Messages: 2176
Inscription: 24 Mar 2003 15:57
Localisation: Rouen (76)
