[HR]TD-2001 + TL-1101H + TL-1801 (étape 2: les caisses)

Message » 10 Oct 2015 16:18

neofeed a écrit:C'est ça : http://www.diyaudio.com/forums/solid-state/204069-wire-low-power-ultra-high-perfromance-lpuhp-16w-power-amplifier.html

Pour les mesures à jour de la V2, regarder plutôt en milieu de thread :wink:


ça a l'aire prometteur comme ampli ...
Merci, ça se trouve tout fait cet engin ?
tropodator

Messages: 2044
Inscription: 07 Juil 2004 11:02
Localisation: 79 Niort
  • offline

Annonce

Message par Google » 10 Oct 2015 16:18

Publicite


Encart supprimé pour les membres HCFR

Message » 10 Oct 2015 16:44

De rien :wink:
En revanche non, c'est DIY uniquement et soudure CMS donc au minimum il faut une peu de matos (fer à ait chaud et pâte à souder) et du temps mais si t'as déjà fait un peu de soudure, ça se fait bien. Perso c'était une première avec c'est avec ces amplis pour la soudure CMS et, même si ça prend du temps, rien de très compliqué :)
neofeed

Messages: 1597
Inscription: 29 Jan 2007 13:52
Localisation: Paris
  • offline

Message » 22 Oct 2015 17:07

Yop!

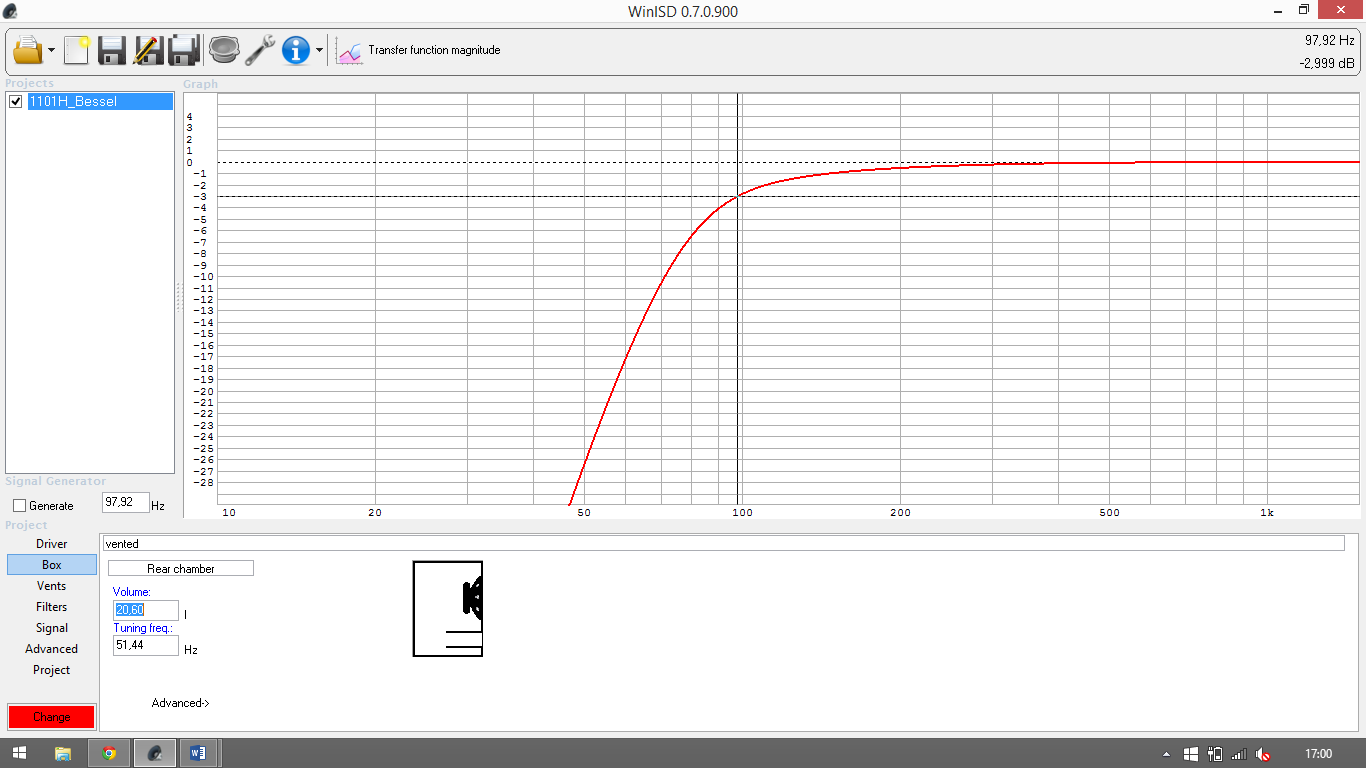

J'avance sur la sur la caisse du 1101H, voici les simuls en Bessel. A noter aussi que les screenshots winisd sont faits avec un signal de 40W et qu'il y a un highpass Butterworth 4e ordre @80Hz.
Vous en pensez quoi ? Moi ça me semble bien :wink:

++
Fichiers joints
Vb
Events
Group delay
neofeed

Messages: 1597
Inscription: 29 Jan 2007 13:52
Localisation: Paris
  • offline

Message » 27 Oct 2015 10:35

Si personne n'a d'avis c'est que ça roule ? Je pars là-dessus alors :siffle:
neofeed

Messages: 1597
Inscription: 29 Jan 2007 13:52
Localisation: Paris
  • offline

Message » 27 Oct 2015 10:50

Bonjour,

Sinon suivre les recommandations TAD si tu as ;) .
Cobrasse

Messages: 5864
Inscription: 17 Aoû 2008 13:02
  • offline

Message » 27 Oct 2015 10:59

Salut
De mémoire la reco TAD c'est entre 11 et 60L :oldy:
neofeed

Messages: 1597
Inscription: 29 Jan 2007 13:52
Localisation: Paris
  • offline

Message » 27 Oct 2015 16:42

Perso pour mon ex centrale j'avais fait 35 litres avec un accord a 50 hz.
A l'écoute c'était très bon. Après 20l pourquoi pas ...
tropodator

Messages: 2044
Inscription: 07 Juil 2004 11:02
Localisation: 79 Niort
  • offline

Message » 27 Oct 2015 17:14

Yes, j'ai aussi cette information en tête :wink:
Pour info, quels évents avais-tu mis en place ?
neofeed

Messages: 1597
Inscription: 29 Jan 2007 13:52
Localisation: Paris
  • offline

Message » 27 Oct 2015 17:27

Ce qu'il faut voir c'est a qu'elle fréquence on va les raccorder aux sub et comment on va les filtrer, le 1101H à un petit Xmax, je serait d'avis de ne pas raccorder trop bas afin d'avoir quand même une bonne capacité de SPL, en rapport au sub notamment :wink:
wakup2

Messages: 2815
Inscription: 14 Fév 2007 0:30
Localisation: Tours
  • offline

Message » 27 Oct 2015 23:46

Si tu étais un garçon raisonnable tu attendrais de voir ce que l'on peut espérer en termes de bande passante de la part du LF18X401 asservi ; les caisses sont presque terminées, mais j'ai du monde à la maison cette semaine. On sera fixés assez vite dans les deux semaines qui viennent :wink:
Meurs pas, on a du monde
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 16120
Inscription: 14 Mar 2007 14:43
  • online

Message » 28 Oct 2015 0:16

Au point où j'en suis, je pense pouvoir attendre 2 semaines de plus :mdr:
neofeed

Messages: 1597
Inscription: 29 Jan 2007 13:52
Localisation: Paris
  • offline

Message » 01 Nov 2016 23:01

Oui, et...? Plus rien depuis plus d'un an? J'ai lu passionnément ce sujet, qui partait un peu dans tous les sens, ce qui le rendait justement intéressant pour un néophyte comme moi..., et puis plus rien? J'attends la suite, moi!
gregdu14

Messages: 21
Inscription: 12 Nov 2011 1:15
Localisation: Normandie
  • offline

Message » 01 Nov 2016 23:26

androuski a écrit:Si tu étais un garçon raisonnable tu attendrais de voir ce que l'on peut espérer en termes de bande passante de la part du LF18X401 asservi ; les caisses sont presque terminées, mais j'ai du monde à la maison cette semaine. On sera fixés assez vite dans les deux semaines qui viennent :wink:

Et donc? :siffle:
Pourquoi remettre à demain, ce qu'on peut faire après-demain...?!!
Sagem
Membre HCFR
Membre HCFR

Messages: 12510
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline

Message » 01 Nov 2016 23:37

La réponse a été donnée, mesures encourageantes, écoute affreuse, en plus tu le sais très bien, je te l'ai dit :grr:

Et ça a été posté sur le fil dédié à la map du MFB. Ce HP ne se prêtait pas très bien à l'exercice peut être, ou alors un problème de mise en oeuvre (pièce ? filtrage ?)... en tout cas la mesure en champ proche montrait du 25hz à 0db et une bande passante dans le grave très linéaire, et des distos excellentes, donc pour moi ça reste un mystère/frustration.

J'étais censé faire de nouveaux test, mais entre-temps, et ça je ne m'en suis pas trop vanté :siffle: :roll: :friend: :ko: :zen: , j'ai explosé la membrane du HP bien comme il faut suite à une erreur de manip du caisson, qui devait faire dans les 50kg... apparemment le syndrome de la biscotte+beurre+ confiture s'applique aussi aux caissons... bref, on passe.

Neofeed, aux dernières nouvelles, il avait revendu tout son bazar pour se consacrer à autre chose.
Meurs pas, on a du monde
Avatar de l’utilisateur
androuski
Membre HCFR
Membre HCFR

Messages: 16120
Inscription: 14 Mar 2007 14:43
  • online

Message » 01 Nov 2016 23:51

androuski a écrit:La réponse a été donnée, mesures encourageantes, écoute affreuse, en plus tu le sais très bien, je te l'ai dit :grr:

Oui, mais je voulais l'entendre encore :hehe:
Pourquoi remettre à demain, ce qu'on peut faire après-demain...?!!
Sagem
Membre HCFR
Membre HCFR

Messages: 12510
Inscription: 29 Nov 2007 10:55
Localisation: lyon
  • offline
