[JustDiyIt]Projet Prima : fil de discussions

Message » 21 Jan 2013 13:06

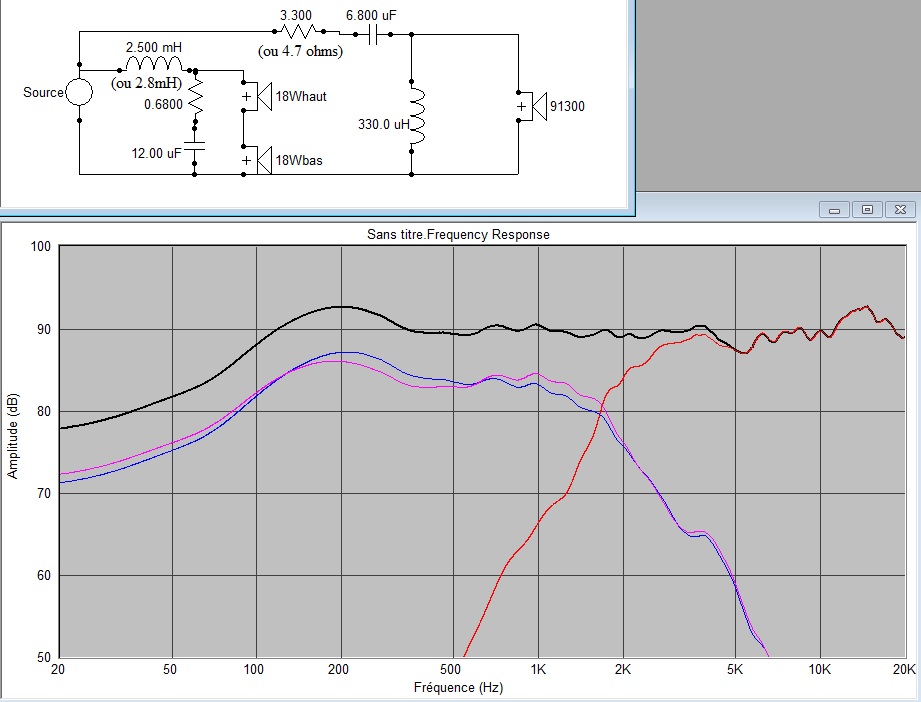

Ca donnerait quelque chose comme ça

Prima appo face.jpg
Prima appo face.jpg (39.19 Kio) Vu 791 fois


Prima appo filtre.jpg
Avatar de l’utilisateur
Kro
Modérateur DIY
Modérateur DIY

Messages: 29402
Inscription Forum: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • online

Message » 22 Jan 2013 19:15

JustdiyIt Prima, first projet sur le site et on doit être déjà 4 réalisateurs avec "erne" qui vient de passer commande, super :wink:

Cordialement
Jean louis
jl dudu

Messages: 2358
Inscription Forum: 11 Nov 2004 22:09
  • offline

Message » 22 Jan 2013 20:09

Tu les vois où ceux qui veulent la construire ? :hein:

Edit : sur le fil du recensement de la CG biensûr... :roll:
Avatar de l’utilisateur
Kro
Modérateur DIY
Modérateur DIY

Messages: 29402
Inscription Forum: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • online

Message » 22 Jan 2013 21:08

:mdr:
tu veux quoi comme finition ?

J'essaie de "vendre" du wenge à beau-papa
Maemilie

Messages: 278
Inscription Forum: 28 Aoû 2012 11:57
Localisation: Voiron (pays de la chartreuse, rossignol et antésite [beuark])
  • offline

Message » 22 Jan 2013 22:01

Ah bah la finition je laisse juge le futur propriétaire.
Attention au placage wenge, j'ai un peu galéré avec sur les krohack.
Avatar de l’utilisateur
Kro
Modérateur DIY
Modérateur DIY

Messages: 29402
Inscription Forum: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • online

Message » 22 Jan 2013 22:08

Kro a écrit:Tu les vois où ceux qui veulent la construire ? :hein:

Edit : sur le fil du recensement de la CG biensûr... :roll:


Tu les vois aussi sur le deuxième post des kits :wink:
enelrick

Messages: 3669
Inscription Forum: 25 Fév 2003 22:21
Localisation: Saint Germain en Laye (78)
  • offline

Message » 28 Jan 2013 15:57

Salut à tous.

Bon je comprends mieux pourquoi chez moi la deuxième option de filtre sonnait mieux.
Je pensais proposer un filtre droit et un légèrement descendant. Loupé.

En fait le filtre de base est plutôt légèrement montant et l'autre à peu près droit. Ca n'empêche pas les écoutes que j'ai faites et les avis donnés mais je vous encouragerait d'autant plus à utiliser le filtre avec la 1.5mH et la R de 4.7 ohms sauf besoin particulier. Il faudra revoir la sensibilité annoncée un peu à la baisse.

Pourquoi cette erreur ? Défaut de calibration du micro :oops: . Pas une question de forme générale mais d'équilibre un peu descendant de la courbe de mon micro.
Les oreilles auront été plus fortes sur ce coup là :P

Ca ne change rien aux résultats des tests de hp mais pour le fltre de la prima c'est important. Le dossier prima sera complètement corrigé dès que possible.
Avatar de l’utilisateur
Kro
Modérateur DIY
Modérateur DIY

Messages: 29402
Inscription Forum: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • online

Message » 28 Jan 2013 16:24

ouf, j'ai bon .....pour la commande de la magnifique CG d'enelrick :lol:

Cordialement
Jean louis
jl dudu

Messages: 2358
Inscription Forum: 11 Nov 2004 22:09
  • offline

Message » 28 Jan 2013 16:54

Oui tu as bon. :wink:

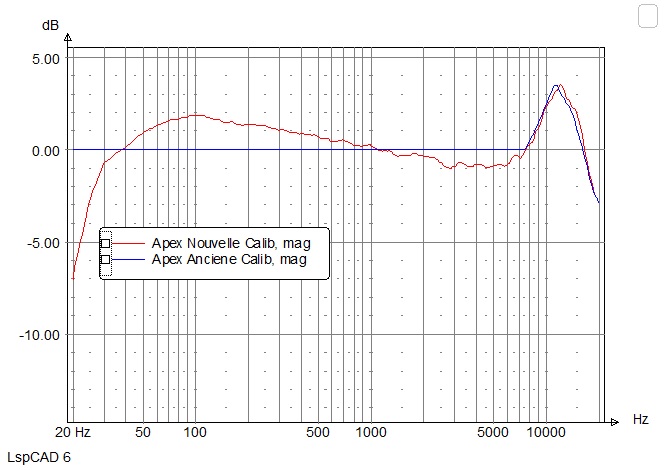

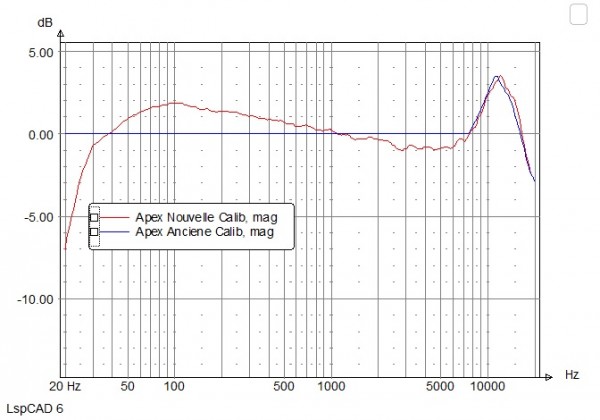

calib apex kro.jpg


J'avais la courbe bleue en calib dans arta alors qu'il fallait la rouge.
Du coup quand je mesure quelque chose de droit j'ai quelque chose d'un peu montant.

Pour rappel la courbe du filtre de base était celle ci


Si on corrigeait on aurait quelque chose de plus droit encore voire légèrement montant. Ce n'est pas pour tout le monde.

Ceux qui ont choisis le filtre 2 pas de soucis, je l'écoute tous les jours ça marche d'enfer !
Avatar de l’utilisateur
Kro
Modérateur DIY
Modérateur DIY

Messages: 29402
Inscription Forum: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • online

Message » 28 Jan 2013 19:59

J'ai passé l'après midi dessus. Je publierai bientôt les résultats des nouvelles mesures.

J'en ai profité pour faire des mesures à 30 et 60 ° et des distos et vérifié la bonne mise en phase au point d'écoute. Je suis très content de ce que j'obtiens, et je confirme : prenez le filtre 2 sauf cas particulier avec pièce déséquilibrée.
Avatar de l’utilisateur
Kro
Modérateur DIY
Modérateur DIY

Messages: 29402
Inscription Forum: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • online

Message » 28 Jan 2013 21:21

Ca y est c'est mis à jour

http://www.justdiyit.com/prima/
Avatar de l’utilisateur
Kro
Modérateur DIY
Modérateur DIY

Messages: 29402
Inscription Forum: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • online

Message » 29 Jan 2013 12:57

Salut,

Est ce que ton souci de calibrage a un impact sur la simu appolito ?
jcben

Messages: 547
Inscription Forum: 03 Avr 2005 16:24
  • offline

Message » 29 Jan 2013 13:16

jcben a écrit:Salut,

Est ce que ton souci de calibrage a un impact sur la simu appolito ?


Oui du même genre. Choisis les valeurs mises entre parenthéses. 2.8 mH et 4.7 ohms
Avatar de l’utilisateur
Kro
Modérateur DIY
Modérateur DIY

Messages: 29402
Inscription Forum: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • online

Message » 29 Jan 2013 13:38

Kro a écrit:Oui tu as bon. :wink:

Ceux qui ont choisis le filtre 2 pas de soucis, je l'écoute tous les jours ça marche d'enfer !


J'ai opté pour la commande qualité :
D2908/9130.00, je connais, dans la version Peerless
18W4434G00, je vais découvrir
Condo Audyn Cap PLUS 6,8 µf, je connais
Self Tritec 7x0.6 1.5 mH 0.29 Ω, je connais mais Ri 0.33Ω
Résistance de précision 4.7 Ω, je vais découvrir
Condensateur MKP-QS 22 µf, je connais
Self air 1mm 0.33 mH 0.3 Ω, je connais
Resistance Mox 10 Watts 6.8 Ω, je connais
Event BR/70, je connais
Sonofil ( amortissant ), je connais comme le MDM3

P'tites questions de détail :
1- La self Tritec c'est elle là ? :
https://www.intertechnik.com/Shop/Cross ... 3db0bfcaf6
Avec une résistance interne de 0.33Ω, qui ne doit pas changer grand chose pour la réponse dans le grave et l'accord du BR.
2- Peut on avoir des info sur la résistance de précision de 4.7 Ω ?

La caisse est en cours d'élaboration, ce sera du contreplaqué (je ne sais pas encore lequel, je cherche !) avec renforts et plaques de bitume.
Comme il y aura un cache HP, avec les 200mm de large cela va être coton, mais on va trouver !

Cordialement
Jean louis
jl dudu

Messages: 2358
Inscription Forum: 11 Nov 2004 22:09
  • offline

Message » 29 Jan 2013 14:49

J'ai pas mis à jour la resistance c'est bien 0.33.
Les précisions sont au dessus des Mox mais le souci c'est qu'il y a pas toute les valeurs.
