Voici ma réalisation à base de kit tripath TA2020:

Kit de base:
Module Amplificateur AUDIOPHONICS V2 Stéréo TA2020 TRIPATH

Fort du succès de son prédécesseur, le module d'amplification AUDIOPHONICS nous revient frappé du sigle "V2.2"
Toujours basé sur l'architecture Classe-T de la célèbre marque TRIPATH, le module V2.2 exploite une puce TA2020 afin de procurer une puissance allant jusqu'à 2 x 20 Watts sous 4Ω.

De même, l'ensemble de la topologie a été revue afin d'intégrer des composants de qualité supérieure, dûment sélectionnés, tel les condensateurs WIMA ou les résistances VISHAY.
Maintenant que la puce TA2020 est aussi bien entourée, la carte AUDIOPHONICS TA2020 V2.2 vous enchantera par sa sonorité précise et dynamique.

La Version 2.2 de cet amplificateur intègre un démarrage silencieux (anti-ploc).


Caractéristiques :

Connexion des haut-parleurs par borniers
Entrée du signal par connecteur 3 points (cordon fourni)
Carte fournie nue, assemblée et prête à être alimentée (Alimentation à partir de n'importe quelle source de courant continu 12V pouvant fournir un courant de minimum 1A)
Le pin central du connecteur d'alimentation sera le +12V
Condensateurs d'alimentation Panasonic FC 105° Low ESR
Condensateurs d'entrée WIMA (signal)
Condensateurs de sortie MKP
Selfs de sortie surdimensionnées
Résistances annexes Vishay
Réglage de l'offset

Spécifications :

Puissance de Sortie par Canal :
13W/8Ω (10% THD+N)
22W/4Ω (10% THD+N)
Taux de Distorsion Harmonique Total :
0.03% à 10W 4Ω
0.1% à 12W 4Ω
Taux de Distorsion d'Intermodulation (SMPTE) :
0.18% à 1W 4Ω
Plage Dynamique : 103dB
Rendement :
88% à 12W/8Ω
81% à 20W/4Ω
Dimensions : 115 x 70 x 30 (L x l x h)
Impédance d'entrée : 47 k ohms
Poids : 140g

http://www.audiophonics.fr/audiophonics-ta2020-v22-module-amplificateur-tripath-2x20watts-p-4536.html

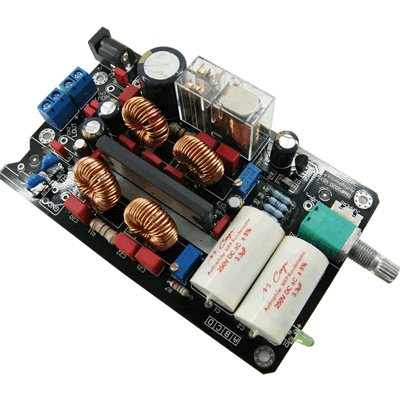

Ma version est basée sur la version 2.1 du module:





Associé aux enceintes Zeis1201 et un caisson de basse Sunfire junior:
Dernière édition par john_lenfr le 22 Avr 2012 13:40, édité 2 fois.
john_lenfr

Messages: 529
Inscription: 06 Juil 2005 8:52
  • offline

Annonce

Message par Google » 22 Avr 2012 12:34

Publicite


Encart supprimé pour les membres HCFR

Message » 22 Avr 2012 13:09

Quelle alim ?
tcli

Messages: 3070
Inscription: 23 Nov 2009 22:40
Localisation: Complètement à l'ouest
  • offline

Message » 22 Avr 2012 13:24

L'alimentation est assurée par un module intégré dans mon boitier et c'est ça:

http://www.selectronic.fr/catalog/produ ... 282696640/


Il est placé sous la platine amplificatrice.

J'ai également changé le relais d'origine par un plus plat mais mêmes caractéristiques pour que ça rentre dans le boitier.
john_lenfr

Messages: 529
Inscription: 06 Juil 2005 8:52
  • offline

Message » 22 Avr 2012 13:32


Quel boitier?
Très sympa en tout cas beau boulot.
enelrick

Messages: 3669
Inscription: 25 Fév 2003 22:21
Localisation: Saint Germain en Laye (78)

Message » 22 Avr 2012 13:38

Le boitier est le suivant: HIFI 2000 Boitier 10mm GX143 - 40x124x73 - Facade Noire


:wink:
john_lenfr
