Passer un bose 321 110V en 220V

» 20 Aoû 2006 12:56

Voilà je ne savais pas où poster ce topic donc désolési pas la bonne place :cry:

Mon souci :

On vient de me ramener un système 321 Bose des States (occasion) j'ai ouvert la boite du sub qui contient l'alim et l'arrivé doit se faire un 110V ensuite j'ai un fusible qui tient 220? ( :-?

) puis le tout par sur un transfo qui ensuite réalimente le reste (en plus il siffle ce transfo).

Ma question est la suivante puis je changer ce transfo afin que de pouvoir brancher le syteme sur du 220V sans souci ?

J'ai mis des photos pour aider (je sais le fusible est mort :oops:

)

Merci :wink:

» 20 Aoû 2006 20:43

Bonjour,

Je te propose deux solutions:

Acheter tout simplement un appareil qui transforme du 220V vers 110V (ça existe dans le commerce: boutiques d'électroniques) puis tu peux brancher ton ensemble sans soucis (sans démontage, sans remplacement). La seule chose à faire c'est vérifier la puissance dont a besoin ton système, et prendre le convertisseur adapté.

La deuxième: changer le transfo interne au système Bose. C'est à dire trouver un transfo en 220V au primaire, mais il faudrait savoir qu'elles sont les tensions au secondaire (de celui installé par Bose US) pour pouvoir choisir un transfo équivalent en puissance et en tension de sortie à celui présent actuellement.

Avec les photos il m'est impossible d'avoir ces informations. Il faudrait brancher ton système sur une prise 110V, mesurer les tensions de sorties alternatives du transformateur interne au système Bose, et les noter. Ensuite il faut acheter un nouveau transformateur avec ces nouvelles caractéristiques, puis le rebrancher.

Et là se pose un problème, car en France impossible de trouver du 110V donc impossible de mesurer les tensions necessaires. (Et le serpent se mort la queue. :lol:

)

Je pense que la meilleure des solutions est la première à mon avis. Sauf si tu t'y connais assez en électronique pour me donner les infos dont j'ai besoin.

Est ce que ce que j'ai dit est clair?

(avant d'utiliser ton système, pense à changer le fusible par un qui a les mêmes caractériqtiques.)

Questions:

pourquoi le fusible est mort?
pourais tu si c'est possible, me donner les références des composant noirs et ractangulaires fixés au radiateur (la pièce en alu)?

» 21 Aoû 2006 20:10

alors fusible mort car je l'ai branché en 220v pour voir ..............

pour les références je regarde et pour le test je fais cela ce week end avec l'adaptateur 110/220 que j'ai et je te donne les résultats.

Le sifflement que j'entend(ai)s en le branchant avec l'adaptateur 110/220 provient du transfo d'après toi ?

» 21 Aoû 2006 20:52

wagram a écrit:Le sifflement que j'entend(ai)s en le branchant avec l'adaptateur 110/220 provient du transfo d'après toi ?

Difficile à dire.
Je ne suis pas un expert et en plus je n'ai pas le matos entre les mains. L'électronique est une passion pour moi plus qu'un métier.

Quand tu approche ton oreille cela vient plutot du transfo ou plutot d'autre chose. Le sifflement est il perceptible quand le boitier est fermé? Le siflement viens du transfo du système Bose ou du transfo adaptateur de tension?

Sinon je trouve bizare que le fusible ai sauté car il est calibré en 220V non? Normalement dans ton cas le fusible crame car il y a trop d'intensité qui passe dedans et non trop de tension.

Ici sur la photo je vois que ton fusible est calibré sur 2.5A/250V (marqué sur la plaque).

Sinon c'est très dangereux de brancher un appareil sur du 220V alors qu'il est fait pour du 110V.
Tu as de la chance que le transfo ne t'ai pas sauté à la figure, car un transfo qui pête ça m'ai jamais arrivé, mais ça fait très mal.

En France le réseau est en 50Hz / 220V
Au USA le réseau est en 60Hz/ 110V

Donc pas du tout pareil au niveau de toutes les carastéristiques.

Je te conseil de ne pas retanté le 220V.

Sinon est ce que ton adaptateur de tension est bien au niveau puissance? Tu dois avoir au minimum un adaptateur qui fait P=U*I c'est à dire 220*2.5=550W (environ 600VA quoi).

Qu'utilise tu?

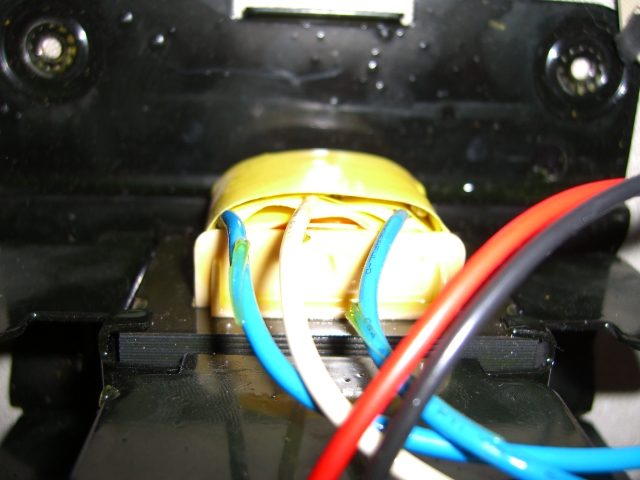

Peux tu me photographier les fils qui sortent et rentrent dans le transfo avec plus de précision?
Plus de photos et plusieurs angles ainsi que les connections qui vont sur ta carte ou il y a les composants.

Je vois des connecteurs blanc sur la carte, ils sont reliés à quoi?

Peux tu me donner les références des composants que je t'avais demandés? (la référence de U1 surtout)
Ces composants fixés sur les radiateurs ce sont les circuits qui amplifient le son et avec leurs références je peux trouver avec quelle tension ils sont alimentés.

Donne moi toutes ces infos et je pourais te renseigner. Prends le temps de bien noter et référencer ce que tu remarques, ainsi que pour les photos. Ne soi pas trop pressé, sinon tu rique de faire tout cramer.

cordialement,

john_lenfr

» 21 Aoû 2006 22:41

Si tu as un mail je pourrais te les passer en direct d'ici ce week end avec les "références" car au niveau du forum tro pde photos cela ne passe pas.

Si tu es sur la RP et que cela est ta passion je pourrais tout de déposer et à tes heures perdues (si tu en as....)

Merci pour ton aide présente et future

» 21 Aoû 2006 22:49

Envoie moi ce que tu peux par mp si tu veux. Sur le site tu as le droit juqu'à 4Go d'upload je crois.(regarde dans ton "profil")

Pour les photos donne moi une adresse juste pour les consulter, si tu les héberge sur un site autre que homecinema-fr.com

La référence doit être LMxxx ou bien TDAxxxx quelque chose dans ce gout la à mon avis.

» 21 Aoû 2006 23:21

john_lenfr a écrit:Sinon est ce que ton adaptateur de tension est bien au niveau puissance? Tu dois avoir au minimum un adaptateur qui fait P=U*I c'est à dire 220*2.5=550W (environ 600VA quoi).

Petite remarque vu qu'à l'origine c'est fait pour fonctionner en 110v, la puissance max doit plutôt être autour de 275W. Donc un adapteur de 300W me semble en théorie suffisant.

Maintenant, ça m'étonnerai que le transfo tienne 300W :wink:

La photo est peut-être trompeuse, mais il m'a l'air tout petit.

» 22 Aoû 2006 0:50

Pourtant la puissance donnée par BOSE du système est bien 300W

il fait en gros 10/12cm sur 10/12cm sur 6 de haut

» 22 Aoû 2006 10:46

Oui tu as raison. J'ai oublié que c'était à l'origine du 110V.

Je suis d'ailleur curieux de savoir quelle est la référence du composant U1, ça m'intéresse fortement. Car 300W me parait beaucoup trop en effet. A mon avis le système ne délivre pas 300W RMS réellement.

Pour les photos et les précisions tu peux les avoir?

» 22 Aoû 2006 22:56

oui je m'en occupe pas de souci

» 22 Aoû 2006 23:59

alors j'ai vu sur une des bornes noires : JH 140 et dessous KB 6016

les slots (fiches blanches) servent à alimenter la platine et une part de la carte vers le sub (celle non raccordé sur la photo)

je n'arrive pas à mettre plus de photos :cry:

» 23 Aoû 2006 0:04

Sinon là tu pourras voir ce que j'ai pu prendre

http://www.esnips.com/web/colombasBusinessFiles

» 23 Aoû 2006 8:34

Et la ref de U1 c'est quoi alors?

» 23 Aoû 2006 11:14

je la trouve ou ?

la j ai pas suivi :oops:

» 23 Aoû 2006 13:36

Tout à l'heure je t'envoie une photo pour te montrer.
