Encore une petite salle dédiée

Message » 13 Sep 2003 18:46

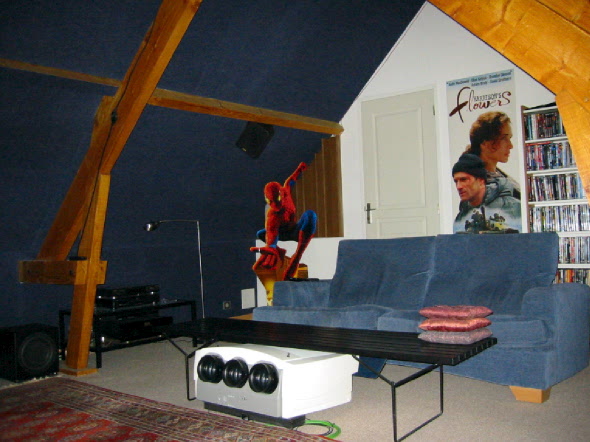

Largeur 4,8 m, profondeur 5,4 m

Et, d autres photos sur DIGITAL 16-9
http://www.digital16-9.com/scripts/Phot ... sp?ID=8881


Alain
Fichiers joints
(81.4 Kio) Téléchargé 320 fois
Dernière édition par ALBO le 28 Jan 2004 0:57, édité 2 fois.
ALBO

Messages: 18996
Inscription: 04 Mar 2001 2:00
  • offline

Annonce

Message par Google » 13 Sep 2003 18:46

Publicite


Encart supprimé pour les membres HCFR

Message » 13 Sep 2003 20:21

ALBO,c'est ta salle ?? :wink:
FRANCK DH

Messages: 8033
Inscription: 15 Sep 2002 21:36
  • offline

Message » 13 Sep 2003 21:06

trèès belle pièce pièce (en tout cas belle photo ;))... pas trop regardé les éléments encore...

Une suggestion... ne pas mettre les enceintes principales droites (ou presque) et non orientées vers l'auditeur ? Ne jamais croiser les effluves... qu'ils disaient :lol:
Marco777

Messages: 789
Inscription: 11 Fév 2003 11:22
Localisation: chez moi (57)
  • offline

Message » 13 Sep 2003 23:51

Oui Franck, c est ma salle.

Faite avec mes petites mains dans les combles au dessus de mon garage :D

Cela ne se voit peut être pas sur les photos mais les enceintes sont orientées.

Alain
ALBO

Messages: 18996
Inscription: 04 Mar 2001 2:00
  • offline

Message » 14 Sep 2003 10:16

Superbe Albo

Par contre peux tu nous lister le matos ?
Et surtout nous raconter ta petite histoire sur cette magnifique réalisation. :D
Avatar de l’utilisateur
bobim
Membre HCFR
Membre HCFR

Messages: 25283
Inscription: 05 Mar 2002 2:00
Localisation: ici et ailleurs
  • offline

Message » 14 Sep 2003 17:03

A la demende générale :D le détail des opérations:

Je suis parti de la charpente nue
Première hésitation :
Isolant 200 mm sous chevrons ou 70 mm entre chevrons et 100 mm dessous (le 130mm n existe pas)
J ai opté pour la deuxième formule qui permet de gagner en volume ; de plus, dans ce cas, les poutres longitudinales apparentes permettent de fractionner les rampants en deux ce qui facilite la pose du placo.
Deuxième hésitation
Laine de verre ou laine de roche ou polyester ou polyurethane
J ai choisi la roche qui offre une meilleure (légèrement) isolation phonique
Je pense que polyester et polyuréthane sont également moins isolants phoniquement, par contre la mousse de polyuréthane est top en thermique.
L avantage des panneaux (complexe mousse + BA13), c est aussi que l on peut les fixer par vis directement sous la charpente mais, que se passera
t il au niveau des joints si la charpente bouge ?
ISOLATION :
Donc, laine de roche 70 mm avec pare-vapeur à agrafer entre les chevrons ; après agrafage, il est important de taillader le pare vapeur, perso, j ai découpé au cutter et retiré des carrés de 30 x 30 cm espacés de 15 cm.
Mais, avant ; pose des suspentes ; voir plus loin.
Ensuite, pose de la deuxième couche de 100 mm avec pare vapeur embrochée sur les suspentes.
PLACO BA13 :
Le BA13 (panneaux 1200 x 2500 recoupés à dimensions) est fixé par vis autotaraudeuses dans les rails métalliques longitudinaux espacés de 50 cm environ d axe en axe.
C est rails sont reliés aux chevrons par des pattes métalliques (suspentes) fixées chacune par 2 vis (1 suspente tous les 2 chevrons)
Même principe pour le mur de pignon ; mais les rails sont verticaux et fixés en partie basse sur une cornière vissée dans le sol ; les suspentes sont alors fixées sur des tasseaux eux mêmes fixés sur le mur en parpaings.
Sur les murets latéraux, rails verticaux également ; fixés sur une même cornière en bas ; et en haut, sur des suspentes pliées à 45° et vissées sous les solives
Cela fait beaucoup de vis et une perceuse visseuse sans fil est indispensable.
CABLES :
Avant le placo des murets et du pignon, passage des câbles électriques rigides 3 x 2,5 mm2 isolé (câble prévu pour passer sans gaine dans les vides de la construction)
Pour les câbles audio, j ai choisi de décoller légèrement les plinthes et de les passer derrière celles-ci
FINITION :
Finition des joints du placo. avec bandes papier et enduit., puis ponçage.
Couche d apprêt d accrochage.
Sur murs et rampants, moquette de sol côtelée sous couche mousse assez fine fixée avec de la colle vinylique passée au rouleau longs poils (moquette découpée en lés de 2 m pour faciliter la pose) 1,83 euros le m2 chez Mr Bricolage
Pose des radiateurs électriques 1750 W + 1000 W
Raccordement électrique au tableau principal avec disjoncteur et minuterie pour les radiateurs.
Terminé par la moquette au sol de bonne qualité (la chape est à peu près plane)

Un site interessant pour imager tout cela "Isover"

J ai sûrement oublié de dire pleins de trucs.

Appareils et panneaux diffracteurs pour plus tard, une crampe me prend dans les doigts ;

Alain
Dernière édition par ALBO le 15 Sep 2003 0:38, édité 1 fois.
ALBO

Messages: 18996
Inscription: 04 Mar 2001 2:00
  • offline

Message » 14 Sep 2003 20:37

Merci Albo pour ce récit :wink:

Et le matériel est composé de..... :D
Avatar de l’utilisateur
bobim
Membre HCFR
Membre HCFR

Messages: 25283
Inscription: 05 Mar 2002 2:00
Localisation: ici et ailleurs
  • offline

Message » 15 Sep 2003 11:09

la jolie salle...
La mienne n'en est pas encore au même point de construction...(voir mon site)
r2lorme

Messages: 6467
Inscription: 11 Déc 2002 9:59
Localisation: Rouen

Message » 15 Sep 2003 11:45

Bravo pour ton site r2lorme; très bien documenté.
Et, superbe salle en perspective, tu dois être impatient d en profiter.

Alain
ALBO

Messages: 18996
Inscription: 04 Mar 2001 2:00
  • offline

Message » 15 Sep 2003 11:49

bravo pour ta salle :D
Framesmaker

Messages: 2962
Inscription: 09 Juil 2002 16:01
  • offline

Message » 15 Sep 2003 12:07

J ai remplacé la vue du projet avec Architecte 3D (vraiment floue)
par une nouvelle "combles 090203"

Alain
ALBO

Messages: 18996
Inscription: 04 Mar 2001 2:00
  • offline

Message » 15 Sep 2003 14:11

merci les nouvelles photos donne vraiment une autre dimension au projet

A+

(au fait la nouvelle vue est faite aussi avec architecte 3d ??? )
mastoc

Messages: 207
Inscription: 24 Avr 2003 9:28
Localisation: Montpellier
  • offline

Message » 15 Sep 2003 14:20

ALBO a écrit:Bravo pour ton site r2lorme; très bien documenté.
Et, superbe salle en perspective, tu dois être impatient d en profiter.

Alain

Ouais c'est vrai mais pour l'instant, le budget le plus important concerne l'achat et l'installation de 4 Velux, et il y en a pour 1500 Euros au moins à mon avis... :roll: :roll: :roll:
r2lorme

Messages: 6467
Inscription: 11 Déc 2002 9:59
Localisation: Rouen

Message » 15 Sep 2003 15:30

(au fait la nouvelle vue est faite aussi avec architecte 3d ??? )


Oui, avec Architecte 3 D 2000 mais je crois bien avoir fait la précédente avec un APN (photo de l écran du moniteur)

Alain
Dernière édition par ALBO le 15 Sep 2003 15:41, édité 1 fois.
ALBO

Messages: 18996
Inscription: 04 Mar 2001 2:00
  • offline

Message » 15 Sep 2003 15:40

Par contre, je ne comprends pas pourquoi certaines photos
n apparaissent pas directement dans le thread.

Qui sait ?

Alain
