Le p'T-Rex de SYLEX. Phase mesures et optimisations

Message » 31 Mai 2013 11:01

Bonjour à tous,

à mon tour je démarre un fil sur ma future salle dédiée. Pour l'instant, la pièce se contente d'être libre. Le projet est bien avancé dans ma tête (et en partie sur papier). Je vais donc commencer par vous le présenter.

La pièce actuelle fait 6m85 de long pour 3m24 de largeur moyenne (soit environ 22.2 m²) par 2m50 de haut (soit environ 55.5 m3). Elle fait précisément 3m28 de large côté porte d’entrée, pour 3m19 côté porte-fenêtre. C'est quasiment un couloir :-? mais c'est assez grand à mon goût.

Ma devise : Le gaz sans l'usine. Je compte faire une installation performante, aussi bien en HiFi qu'en HC, mais extrêmement simple. Même si objectivement j'écoute moins de musique qu'avant, mon passé de HiFiste ne me quitte pas vraiment. Et je veux une installation qui sonne aussi bien en stéréo (en fait 2.1) qu'en multicanal (SACD), aussi bien sur des concerts que sur des films. :hein:

Côté audio, un "simple" 5.1, avec des enceintes de monitoring amplifiées (toujours la simplicité) et un caisson amplifié et égalisé. Un lecteur universel et un préampli purement audio, purement analogique. Du matériel HC sélectionné avec une démarche HiFi. J'ai déjà la quasi totalité du matériel, voir ma signature ou mon profil pour plus de détails.

Bon, après l'étude acoustique, même avec un bon traitement, il faudra certainement que j'égalise tout ça => changement de préampli.

Côté vidéo, ce sera sans doute un JVC DLA-X35, et ce sera une toile chris.24 en 2.35 de 2m75 x 1m17. Mon recul avec l'écran sera de 2m90 (norme THX). Je ferais calibrer le VP par un pro (pas encore choisi).

Côté vidéo, toujours après l'étude, a priori on passerait sur un écran non transonore avec les enceintes au dessus de l'écran.

Côté traitement acoustique, je ferais intervenir le Studio des 4 chemins. Etude et traitement complet à suivre. C'est AMHA aussi important que le matériel et mes années de forums et d'intérêt pour le sujet m'ont juste conduit à la conclusion que le sujet ne peut être à peu près maîtrisé que par un pro. :lol:
Dernière édition par SYLEX le 11 Sep 2015 13:40, édité 27 fois.
Oppo BDP-105EU - JVC DLA-X55 - Ciné-Screen 4K - Emotiva XMC-1 - 3 x Focal Twin6 Be / 2 x SR 1000 Be (HPA D604) / 2 x Solo6 Be / 2 x Subs DIY (Beyma 18LX60 v1 - HPA A5000) / EarthQuake Q10B (HPA D500) - Câbles DIY et Tweaks divers
Le P'Tit Rex de SYLEX
Avatar de l’utilisateur
SYLEX
Membre HCFR
Membre HCFR

Messages: 19289
Inscription: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Annonce

Message par Google » 31 Mai 2013 11:01

Publicite


Encart supprimé pour les membres HCFR

Message » 31 Mai 2013 11:02

La vue depuis la porte d'entrée :
Pièce Vide Fenêtre 05-2013.JPG

La vue depuis la porte-fenêtre :
Pièce Vide Entrée 05-2013.JPG

C'est beau ! C'est tout blanc et bien éclairé ! On va changer tout ça... mettre un mur-écran devant la fenêtre et des couleurs foncées partout ! :lol:

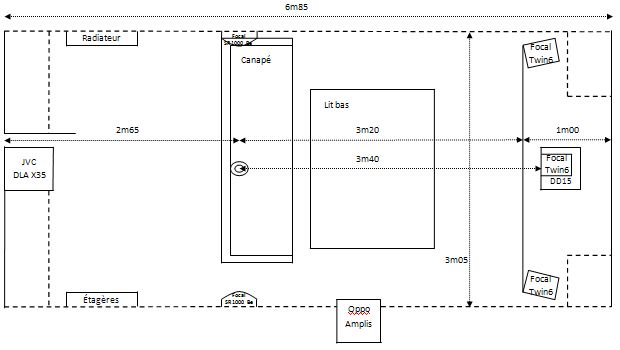

Le schéma d'implantation global, après étude acoustique :
Schéma de la Salle Home Cinéma.jpg
Schéma de la Salle Home Cinéma.jpg (29.13 Kio) Vu 13525 fois
Les parties pointillées représentent la laine de roche.

Le schéma du mur-écran, après étude acoustique :
Schéma du Mur Ecran.jpg
Schéma du Mur Ecran.jpg (26.53 Kio) Vu 14694 fois
On voit en haut les 20cm de plénum entre le plafond actuel (à 2m50) et le plafond suspendu pour le traitement (à 2m30). A gauche et à droite, on voit les 7.5cm environ de traitement acoustique.
Dernière édition par SYLEX le 08 Oct 2013 16:03, édité 16 fois.
Oppo BDP-105EU - JVC DLA-X55 - Ciné-Screen 4K - Emotiva XMC-1 - 3 x Focal Twin6 Be / 2 x SR 1000 Be (HPA D604) / 2 x Solo6 Be / 2 x Subs DIY (Beyma 18LX60 v1 - HPA A5000) / EarthQuake Q10B (HPA D500) - Câbles DIY et Tweaks divers
Le P'Tit Rex de SYLEX
Avatar de l’utilisateur
SYLEX
Membre HCFR
Membre HCFR

Messages: 19289
Inscription: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 31 Mai 2013 11:02

07-2013 : Ouverture du plafond en périphérie (15 cm).
07-2013 Ouverture Plafond Bis.JPG

08-2013 : Pose des plaques de Fermacell avec de la Green Glue.
08-2013 Pose Fermacell & Green Glue.JPG

09-2013 : Peinture du radiateur.
09-2013 Peinture Radiateur.JPG

10-2013 : Pose LdR et plafond.
10-2013 Pose Plafond & LdR.JPG

11/12-2013 : Construction des CornerTrap.
10-2013 Corner-Trap Gauche Fenêtre.JPG
Dernière édition par SYLEX le 18 Fév 2014 11:19, édité 15 fois.
Oppo BDP-105EU - JVC DLA-X55 - Ciné-Screen 4K - Emotiva XMC-1 - 3 x Focal Twin6 Be / 2 x SR 1000 Be (HPA D604) / 2 x Solo6 Be / 2 x Subs DIY (Beyma 18LX60 v1 - HPA A5000) / EarthQuake Q10B (HPA D500) - Câbles DIY et Tweaks divers
Le P'Tit Rex de SYLEX
Avatar de l’utilisateur
SYLEX
Membre HCFR
Membre HCFR

Messages: 19289
Inscription: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 31 Mai 2013 11:02

12-2013 : Pose du plancher en OSB et construction des CornerTrap.
12-2013 Plancher & CornerTrap Fenêtre.JPG

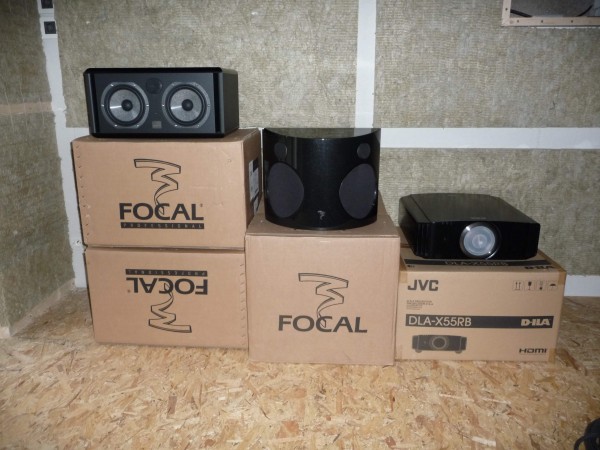

12-2013 : Réception du matériel.
12-2013 Réception VP & Enceintes.JPG

01-2014 : Fin de CornerTrap.
2014-01 CornerTrap Porte.JPG

02-2014 : Pose des diffuseurs de plafond.
2014-02 Pose Diffuseurs.JPG
2014-02 Pose Diffuseurs.JPG (61.29 Kio) Vu 11841 fois

02-2014 : Bitumage de la porte-fenêtre.
2014-02 Bitumage Fenêtre.JPG
Dernière édition par SYLEX le 18 Fév 2014 11:29, édité 10 fois.
Oppo BDP-105EU - JVC DLA-X55 - Ciné-Screen 4K - Emotiva XMC-1 - 3 x Focal Twin6 Be / 2 x SR 1000 Be (HPA D604) / 2 x Solo6 Be / 2 x Subs DIY (Beyma 18LX60 v1 - HPA A5000) / EarthQuake Q10B (HPA D500) - Câbles DIY et Tweaks divers
Le P'Tit Rex de SYLEX
Avatar de l’utilisateur
SYLEX
Membre HCFR
Membre HCFR

Messages: 19289
Inscription: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 31 Mai 2013 12:01

et up en favoris.... :D

djé :wink:
passatdjé49

Messages: 6720
Inscription: 09 Juil 2008 21:56
Localisation: 14
  • offline

Message » 31 Mai 2013 12:05

Salut m'sieur :wink:
Oppo BDP-105EU - JVC DLA-X55 - Ciné-Screen 4K - Emotiva XMC-1 - 3 x Focal Twin6 Be / 2 x SR 1000 Be (HPA D604) / 2 x Solo6 Be / 2 x Subs DIY (Beyma 18LX60 v1 - HPA A5000) / EarthQuake Q10B (HPA D500) - Câbles DIY et Tweaks divers
Le P'Tit Rex de SYLEX
Avatar de l’utilisateur
SYLEX
Membre HCFR
Membre HCFR

Messages: 19289
Inscription: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 31 Mai 2013 12:17

Hop ! Je te suis :wink:
KCS - ONKYO - SONY - MACMAH - CREST - Ecran DIY 3m
Kroutch Cinema Story - construction de ma salle en 7.2
Vous aimez HCFR ? Adhérez à l'Association
Avatar de l’utilisateur
Kroutch
Administrateur Suppléant de l'Association & Admin Forum Rencontres
Administrateur Suppléant de l'Association & Admin Forum Rencontres

Messages: 4469
Inscription: 30 Oct 2009 11:29
Localisation: (44)

Message » 31 Mai 2013 12:29

Drapal :wink:
Morg81

Messages: 3102
Inscription: 10 Avr 2008 9:46
Localisation: Genève en CHuisse
  • offline

Message » 31 Mai 2013 14:05

Bienvenue à vous. :D Je ne dis pas qu'il y aura de la lecture chaque jour. Je ne suis pas un gros bosseur comme Djé. :oops:

Le planning pour 2013 : étude du traitement acoustique, réalisation de l'écran et du mur sonore, de la niche pour les électroniques, du support pour le VP et les enceintes arrières, divers passages de câbles...

Le planning pour 2014 : réalisation du traitement acoustique, achat du VP (JVC DLA-X35) et des principales (2 x Focal Twin6 Be), installation et calibrage de l'ensemble, un peu de déco aussi (même si là aussi ça restera très simple)...
Oppo BDP-105EU - JVC DLA-X55 - Ciné-Screen 4K - Emotiva XMC-1 - 3 x Focal Twin6 Be / 2 x SR 1000 Be (HPA D604) / 2 x Solo6 Be / 2 x Subs DIY (Beyma 18LX60 v1 - HPA A5000) / EarthQuake Q10B (HPA D500) - Câbles DIY et Tweaks divers
Le P'Tit Rex de SYLEX
Avatar de l’utilisateur
SYLEX
Membre HCFR
Membre HCFR

Messages: 19289
Inscription: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 31 Mai 2013 14:15

Tu as besoin d'étudier et réaliser l'isolation et le traitement, ou seulement le traitement?
Morg81

Messages: 3102
Inscription: 10 Avr 2008 9:46
Localisation: Genève en CHuisse
  • offline

Message » 31 Mai 2013 14:47

Morg81 a écrit:Tu as besoin d'étudier et réaliser l'isolation et le traitement, ou seulement le traitement?
Seulement le traitement. La maison est isolée en campagne. C'est une ancienne ferme qui figure sur le cadastre napoléonien. Le plus proche voisin est une salle des fêtes. Ce serait amusant qu'ils portent plainte pour tapage nocturne ! :ane:

Nos 2 grandes filles sont parties de la maison. C'est une de leur ancienne chambre qui va servir de H-C. Nous ne sommes plus que 3 et la plupart du temps lors d'un visionnage, tous les gens présents seront dans la salle. Donc, je veux que ça sonne bien dedans et je m'en moque si ça s'entend dehors. 8)
Oppo BDP-105EU - JVC DLA-X55 - Ciné-Screen 4K - Emotiva XMC-1 - 3 x Focal Twin6 Be / 2 x SR 1000 Be (HPA D604) / 2 x Solo6 Be / 2 x Subs DIY (Beyma 18LX60 v1 - HPA A5000) / EarthQuake Q10B (HPA D500) - Câbles DIY et Tweaks divers
Le P'Tit Rex de SYLEX
Avatar de l’utilisateur
SYLEX
Membre HCFR
Membre HCFR

Messages: 19289
Inscription: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 31 Mai 2013 14:58

N'hésitez-pas à décortiquer, critiquer mes petits schémas, mes différents choix (monitoring, distances, angles, etc.). :wink:
Oppo BDP-105EU - JVC DLA-X55 - Ciné-Screen 4K - Emotiva XMC-1 - 3 x Focal Twin6 Be / 2 x SR 1000 Be (HPA D604) / 2 x Solo6 Be / 2 x Subs DIY (Beyma 18LX60 v1 - HPA A5000) / EarthQuake Q10B (HPA D500) - Câbles DIY et Tweaks divers
Le P'Tit Rex de SYLEX
Avatar de l’utilisateur
SYLEX
Membre HCFR
Membre HCFR

Messages: 19289
Inscription: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 01 Juin 2013 18:12

je m'abonne...
melodio

Messages: 642
Inscription: 11 Juil 2010 21:21
Localisation: 28
  • offline

Message » 01 Juin 2013 18:37

drapal !
Mahler

Messages: 12949
Inscription: 19 Mar 2006 18:27

Message » 01 Juin 2013 20:02

Salut Sylex,

Je me demandais si tu allais commencer un fil sur ce projet qui te tient à cœur.
Bravo, c'est fait.

Bien que le choix du matériel et le choix de ne pas avoir de préampli soient atypiques, le fait de pouvoir disposer d'une salle dédiée reste LA solution presque idéale pour profiter de bons moments.

Peux-tu nous éclairer sur quelques points:

Le lit bas restera dans la pièce?
Le canapé est-il décalé de façon calculée?
La distance entre l'écran et le mur arrière(baie vitrée si j'ai bien compris) parait importante, surtout les 65cm?
Ne peux-tu pas "sortir" les enceintes G+D en dehors de l'écran afin de profiter au mieux du tweeter be dans une écoute stéréo?
Y aura-t-il un traitement de correction active pour compenser le masque de l'écran sur la centrale et redresser les quelques défauts qui persisteront après traitement passif?
Dans cette configuration, sans préampli, sans enceintes latérales dipôles, en HC, ne crains-tu pas de "trou" sonore entre la façade et les effets arrières?
La niche avec le matériel pourrait-elle être décalée pour ne pas être perturbé par les diodes des appareils?

Déjà beaucoup de questions! Mais je pense que tu as raison de faire faire l'étude acoustique par des pros.
Je pense aussi que plusieurs des réponses seront données par cette étude.

Bon courage!
tonton flingueur

Messages: 2019
Inscription: 31 Oct 2011 13:37
  • offline
