Salle dédiée de Gary en sous-sol [Salle Opérationnelle :D]

Message » 21 Jan 2016 1:20

Maintenant, on rentre un peu de matériaux...

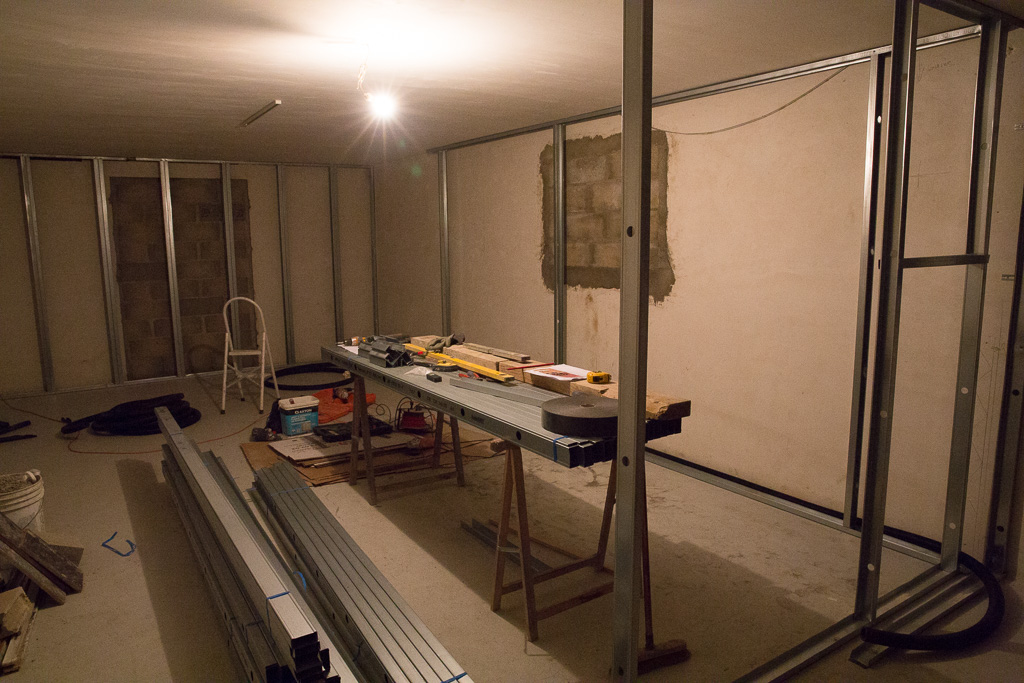

Et on peut commencer l'ossature métallique.
Rails isolés sol, plafond et murs avec des bandes de Tramiband 70.

En bas à droite, l'emplacement réservé au rack dans le mur de séparation.

C'est le début de la fin :D :D :D
HC en cours Salle dédiée de Gary
HiFi Sources: MacMini+Weiss INT202 et Thorens TD160MkII Amplification: 3DLab iMillenium Enceintes: JMR Orfeo mkII
Gary91
Membre HCFR
Membre HCFR

Messages: 224
Inscription: 11 Mar 2008 17:53
Localisation: Essonne
  • offline

Annonce

Message par Google » 21 Jan 2016 1:20

Publicite


Encart supprimé pour les membres HCFR

Message » 21 Jan 2016 7:56

Cool ! Ca a démarré.
On attend la suite avec impatience. :D
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4682
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 21 Jan 2016 9:09

ET une de plus, bon courage :bravo:
Franck on a tous en nous un gêne de pirate
Ecran hybride 3m - Jamo D600 5.0 - Onkyo TX-NR5010 - SUB 18PS100 - P5000s - JVC X500 - Freebox V6 - Synology DS1515+ - PCHC i7 6700k - 16go DDR4 - GTX 1070 - KAZ8 + Kodi
Caribbean's Space 62
Avatar de l’utilisateur
fanvw
Staff Installations
Staff Installations

Messages: 6344
Inscription: 26 Sep 2012 15:58
Localisation: Haut de France
  • offline

Message » 21 Jan 2016 20:02

bon courage pour la suite :idee:
phildefer69

Messages: 871
Inscription: 11 Avr 2013 21:19
Localisation: 54
  • offline

Message » 21 Jan 2016 20:36

Bon courage ......l'année dernière à cette période j'en étais à la meme étape .....que de travail !!!!
jejedu710

Messages: 882
Inscription: 11 Nov 2012 17:10
Localisation: 83910
  • offline

Message » 21 Jan 2016 21:01

Merci à tous pour vos encouragements !
Ca progresse...

D'après mes essais de focale de ce matin, je vais finalement mettre le prolo dans un caisson encastré avec une bouche reliée à la VMC pour la ventilation.
Je verrai peut-être à ajouter des petits ventilos type PC si la VMC ne suffit pas à extraire l'air chaud généré par le projo.
Avez-vous des expériences d'un prolo encastré ?

Pose de la porte entre la salle et le bar, boitier tableau électrique et provision niche pour le prolo.

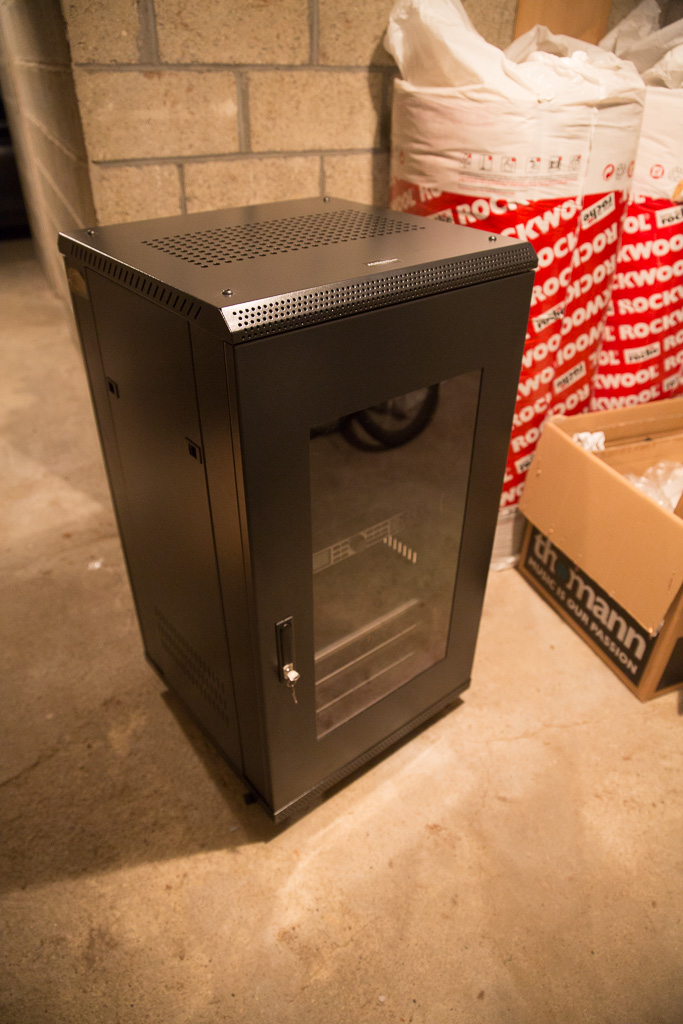

Aussi monté le rack reçu de chez Thoman
J'y ai enquillé le lecteur Oppo, les amplis Yamaha P3500S qui alimenteront les 3678 et le DBX 2496 qui sera chargé du filtrage actif des LCR.
Le montage du rack est un petit jeu de mécano et de patience et il faut vraiment des doigts de fée pour fixer les montants arrière !



Par contre, je trouve qu'il est vraiment propre et bien fini. La face avant sera visible de la salle, et la face arrière accessible depuis le bar pour pouvoir accéder aux 2 ou 3 cables dedans :D



@Lukyfish, tu pourras remarquer qu'il reste plein d'espace innocupé à combler bientôt !!! :lol:
HC en cours Salle dédiée de Gary
HiFi Sources: MacMini+Weiss INT202 et Thorens TD160MkII Amplification: 3DLab iMillenium Enceintes: JMR Orfeo mkII
Gary91
Membre HCFR
Membre HCFR

Messages: 224
Inscription: 11 Mar 2008 17:53
Localisation: Essonne
  • offline

Message » 21 Jan 2016 21:20

Belle avancée !!!

Peux-tu me donner la référence exacte de ton rack ( avec les plateaux internes également ) ?
agassi

Messages: 2491
Inscription: 19 Mai 2006 23:23
Localisation: Dijon (21) - Cambrai (59)
  • offline

Message » 21 Jan 2016 22:13

on dirait une mini cave a vin :D

Ca avance vite ,tu chômes pas !
bartissimo

Messages: 1032
Inscription: 25 Oct 2001 2:00
Localisation: saint ay

Message » 22 Jan 2016 11:09

agassi a écrit:Belle avancée !!!

Peux-tu me donner la référence exacte de ton rack ( avec les plateaux internes également ) ?


La référence exacte du rack chez Thomas est Millenium IR-2022
http://www.thomann.de/fr/millenium_ir_2022.htm

Je l'ai équipé avec les trois plateaux suivants:
Celui-ci pour loger le préampli (non rackable)
http://www.thomann.de/fr/adam_hall_87553_ablage_19_3he.htm

Celui-ci pour le lecteur oppo plus un spare (télécommandes, hub,etc...)
http://www.thomann.de/fr/adam_hall_8755 ... 19_2he.htm

Attention, si tu commandes un rack, pense que les écrous et les boulons pour fixer les appareils rackables ne sont pas inclus avec le rack et doivent être commandés séparemment,
HC en cours Salle dédiée de Gary
HiFi Sources: MacMini+Weiss INT202 et Thorens TD160MkII Amplification: 3DLab iMillenium Enceintes: JMR Orfeo mkII
Gary91
Membre HCFR
Membre HCFR

Messages: 224
Inscription: 11 Mar 2008 17:53
Localisation: Essonne
  • offline

Message » 22 Jan 2016 11:11

bartissimo a écrit:on dirait une mini cave a vin :D


Comment sais-tu que la cave à vin est derrière le bar :lol: :lol: :lol:
HC en cours Salle dédiée de Gary
HiFi Sources: MacMini+Weiss INT202 et Thorens TD160MkII Amplification: 3DLab iMillenium Enceintes: JMR Orfeo mkII
Gary91
Membre HCFR
Membre HCFR

Messages: 224
Inscription: 11 Mar 2008 17:53
Localisation: Essonne
  • offline

Message » 22 Jan 2016 22:54

Gary91 a écrit:@Lukyfish, tu pourras remarquer qu'il reste plein d'espace innocupé à combler bientôt !!! :lol:

J'ai bien remarqué :D
C'est sympa comme rack, il a de l'allure !
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4682
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 11 Fév 2016 16:38

Petite visite hier soir, les photos vont certainement venir bientôt, le placo acoustique est posé.
Un beau volume à exploiter dans cette salle.
Bon courage pour la suite.
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4682
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 11 Fév 2016 21:25

Merci Luky...
Malheureusement, le colis d'hier soir ne trouvera pas sa place dans la salle avant un petit moment.

Aujourd'hui, un peu plus cool because grippe et la séance de placo d'hier a laissé des traces :hehe: (vive le placo phonique mais à 34kg la plaque, ça donne un peu des suées...)

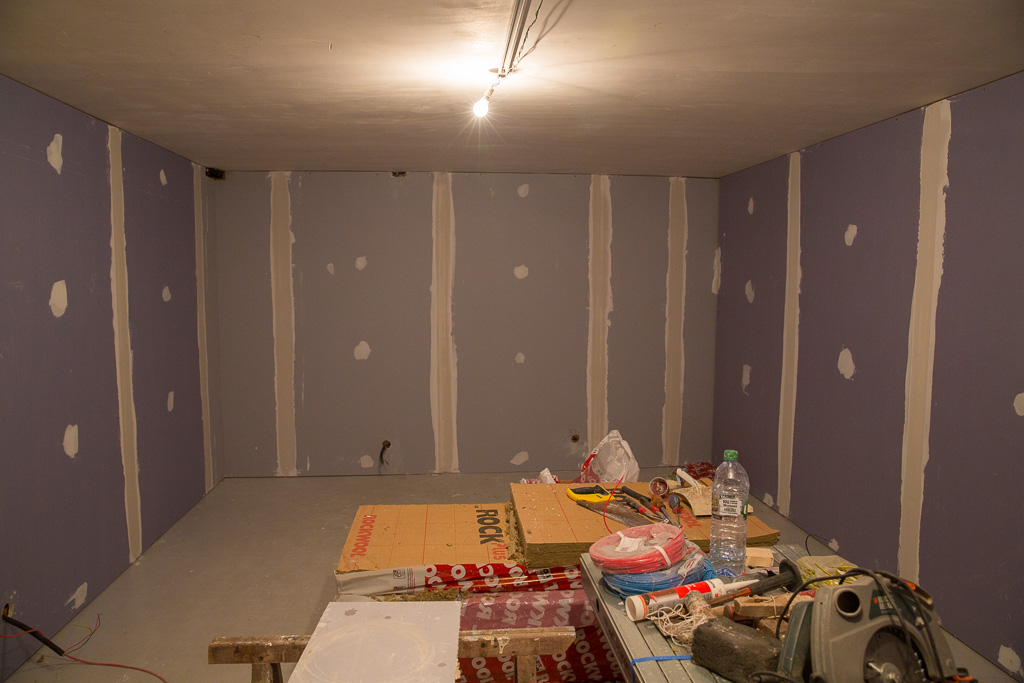

Donc l'isolation primaire de la salle est terminée :
- Plenum de 6 cm
- Laine de roche 75mm densité 70 (que je vous conseille à rentrer dans les rails de 70mm, vraiment une grosse galère.
- Placo phonique

Image de l'avant de la salle, coté scène :


Arrière de la salle:
- A droite, porte d'entrée phonique (il y a en a une autre derrière avec un sas d'environ 100mm
- Au centre porte phonique qui donnera accès à la pièce derrière (bar :P )
- A Gauche, trémie pour le rack, dont la face dépassera dans la salle et l'arrière sera accessible derrière.


Voilà, prochaine étape, attaque du mur THX (simili)
Les enceintes (JBL 3678) et le caisson reposeront sur des piliers en parpaing remplis de ciment.
La structure bois pour incorporer la laine de roche et fixer l'écran sera construite autour des piliers sans contact direct avec eux.

Content, ça commence à ressembler à quelque chose, même si la route est encore longue... :D

Pour finir, quelqu'un a-t-il un tuyau pour trouver du tissus noir qui ne soit pas hors de prix, et de préférence de largeur d'au moins 2m20.
J'ai regardé sur CC..cine et chez SW.L mais les tarifs sont vraiment prohibitifs !
Merci d'avance
HC en cours Salle dédiée de Gary
HiFi Sources: MacMini+Weiss INT202 et Thorens TD160MkII Amplification: 3DLab iMillenium Enceintes: JMR Orfeo mkII
Gary91
Membre HCFR
Membre HCFR

Messages: 224
Inscription: 11 Mar 2008 17:53
Localisation: Essonne
  • offline

Message » 11 Fév 2016 22:09

Perso j'ai pris du tissu 100% coton noir chez toto-tissu. Il est très beau et à 11€ / ml en 2,80m de large !! :grad:

Concernant ton mur "THX" , tu veux faire un mur absorbant c'est ça? (genre plein de la LDV/LDR) ou vraiment un THX ?
L'un comme l'autre veilles à ce que te enceinte soient à fleur du mur et si, dans le cas d'un mur absorbant, tu peux carrément éviter la structure en bois autour des enceintes ce serait encore mieux! (ça perturbe moins les ondes sonores)
un cinéma dans les vignes:
VP: JVC X500 | ampli: Yamaha RX-A2040 + GKF ASW2400 (SUBs) | source: PCHC | écran: cadre alu DIY + toile cine-screen Référence 4K
LCR: 3x GKF-SVP1000 mkIII | surrounds: 4x GKF-SVP100 | SUBs: 4x GKF-SW310
Avatar de l’utilisateur
josk1
Membre HCFR
Membre HCFR

Messages: 3696
Inscription: 16 Aoû 2013 14:35
Localisation: haut-rhin
  • offline

Message » 11 Fév 2016 22:41

Pour le tissu y a aussi celui-ci actuellement en promo :wink: :

http://www.etissus.com/fr/toile-coton-grande-largeur/3364-tissu-semi-natte.html
tijohl1
Membre HCFR
Membre HCFR

Messages: 405
Inscription: 13 Avr 2007 19:34
Localisation: Auvergne (03)
  • offline
