HC de Lukyfish dans l'Yonne / Le HDR avec un Lumagen Pro

Message » 14 Mar 2009 17:46

Bon courage et vivement de voir la suite, ça semble prometteur.
drunkenboxing

Messages: 558
Inscription: 08 Mar 2007 15:48
Localisation: Vaucluse
  • offline

Annonce

Message par Google » 14 Mar 2009 17:46

Publicite


Encart supprimé pour les membres HCFR

Message » 15 Mar 2009 8:22

Je travaille en ce moment sur l'installation du nouveau ballon d'eau chaude ce qui permettra, une fois terminé, de supprimer celui qui est dans la salle dédiée.
Ca représente pas mal de boulot car le nouveau est à l'étage et il faut prévoir de monter les tuyaux deux niveaux plus haut.
Mais ça avance, je mettrai des photos une fois que le ballon sera démonté, et à partir de là je pourrais avancer les murs et les corniches.
Merci pour vos encouragements.
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4917
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 22 Mar 2009 16:21

Le ballon a été déposé, les travaux sérieux vont pouvoir bientôt commencer.
Fichiers joints
Ballon enlevé

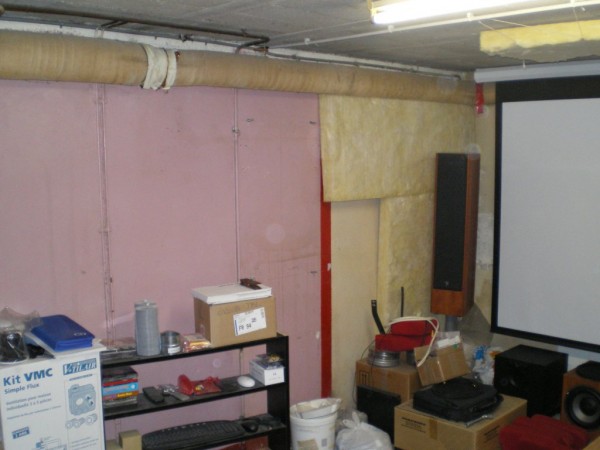

Vue avant sans le ballon
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4917
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 27 Avr 2009 20:24

Je n'ai pas eu trop le temps ces jours ci de me consacrer à mon projet, voici une possibilité pour l'implantation de ma salle.
Fichiers joints
Plan de Salle 1.jpg
Plan de Salle
(29.4 Kio) Téléchargé 125 fois
Dernière édition par Lukyfish le 28 Avr 2009 23:13, édité 2 fois.
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4917
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 27 Avr 2009 20:53

pas mal du tout comme projet et la salle se prête parfaitement pour avoir un super produit au final...
:P :P :P
Bon courage :wink:
La connerie c'est comme la vitesse. Certains ont des problèmes de régulateur......
ma salle dédiée
Avatar de l’utilisateur
calova.dts
Staff Installations
Staff Installations

Messages: 13741
Inscription: 19 Sep 2003 18:55
Localisation: Nantes (44) et Vendée
  • offline

Message » 30 Avr 2009 22:56

Salut Lukyfish

Un beau projet en perspective 8)

De bonnes idées, bravo et bonne continuation :wink:

Pourquoi du BA13 anti feu rose ( ou c'est la photo qui déforme les couleurs )??

Gérard
blackfoots38

Messages: 1461
Inscription: 08 Mar 2002 2:00
Localisation: Nord isere 20km LYON

Message » 01 Mai 2009 7:50

blackfoots38 a écrit:Salut Lukyfish

Un beau projet en perspective 8)

De bonnes idées, bravo et bonne continuation :wink:

Pourquoi du BA13 anti feu rose ( ou c'est la photo qui déforme les couleurs )??

Gérard


Pas de placo anti-feu, c'est la couleur d'origine de la salle le ciment est peint en rose :roll:
Tout sera recouvert avec du placo par la suite.
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4917
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 03 Mai 2009 11:54

Pour la partie avant de la salle qui doit être absorbante, j'ai bien envie de m'inspirer du système Hocinéma avec des panneaux de placo + laine verre en 10+40.
Si certains d'entre vous connaissent le système n'hésitez pas à laisser vos commentaires.
C'est à dire, j'utiliserai des supports verticaux en bois (en forme de T) fixés sur les murs avec un patin isolant acoustique (type liège ou caoutchouc) entre le mur et le bois au niveau des fixations par des vis.
Ces supports serviront à maintenir en place les plaques de laine de verre de part et d'autre des côtés de la plaque en laissant celle-ci libre en flexion et permettant ainsi une (bonne ?) absorption des différentes fréquences.
Ceci représenterai donc, trois plaques sur la face avant et une de chaque côté, toutes les cinq habillées avec une ou deux épaisseurs de molleton + du tissu tendu noir.
Les plaques seraient maintenues verticalement par des lames de bois fixées sur les T en bois.
Voir shéma...
Fichiers joints
Avant de la salle 2.JPG
Avant de la salle
(36.09 Kio) Téléchargé 58 fois
Dernière édition par Lukyfish le 09 Mai 2009 20:19, édité 1 fois.
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4917
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 08 Mai 2009 23:47

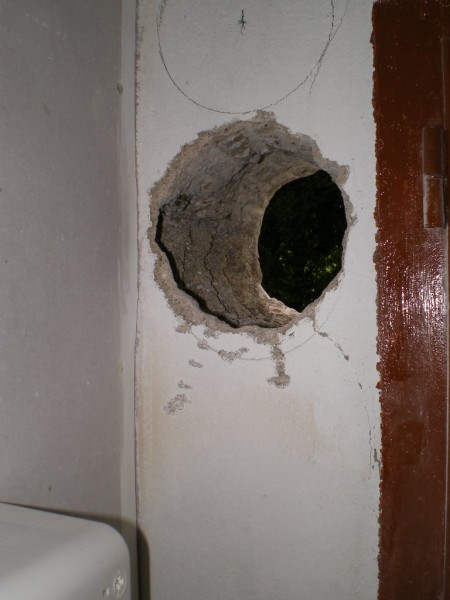

Perçage du trou d'évacuation de la VMC.
Fichiers joints
Evacuation VMC
Tuyau diamètre 125
Dernière édition par Lukyfish le 09 Mai 2009 0:13, édité 1 fois.
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4917
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 08 Mai 2009 23:52

Ensuite, début du travail des corniches, d'abord côté écran.
Démontage de l'écran, et après quelques modifications électriques, je fixe les premiers tasseaux.
Ils sont isolés du mur avec des morceaux de caoutchouc.
La corniche fait 45 cm de large par 26 cm de haut.
L'écran sera intégré dans la corniche, ainsi que les tuyaux d'aspiration de la VMC.
Fichiers joints
Prise + écran avant
1er Tasseau + prise modifiée pour alimenter l'écran

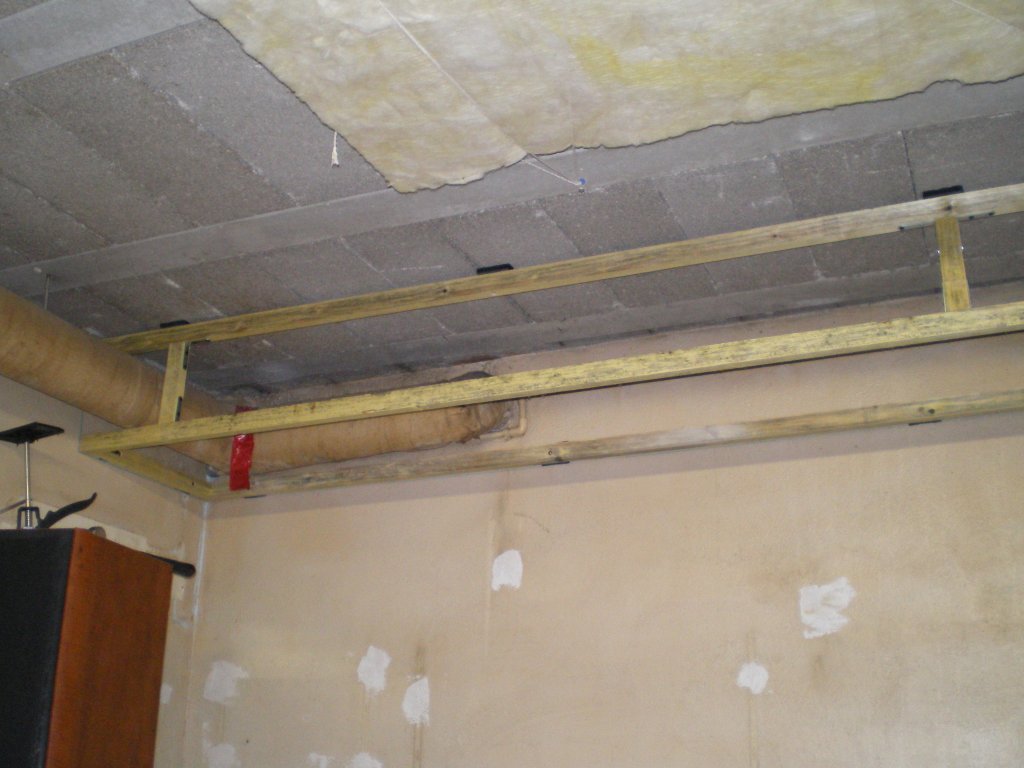

Corniche côté droit écran

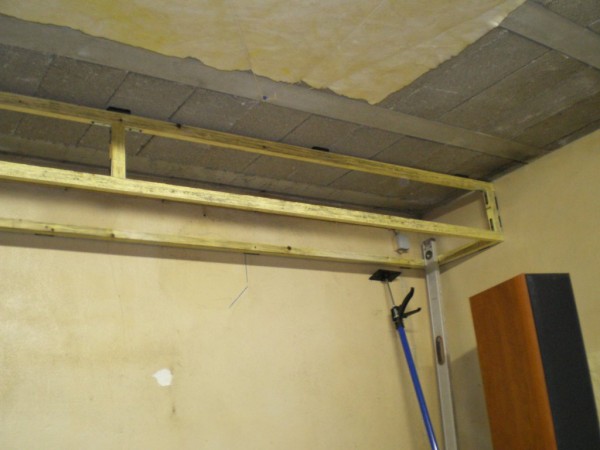

Corniche côté gauche écran

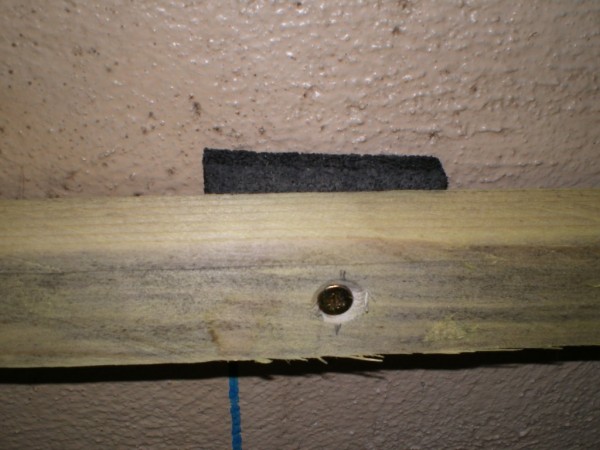

Isolant caoutchouc entre le tasseau et le mur tenu par la vis
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4917
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 09 Mai 2009 0:02

L'écran est remis en place.
Réglages du vidéoprojecteur effectués, l'écran est un peu plus bas qu'avant.
Fichiers joints

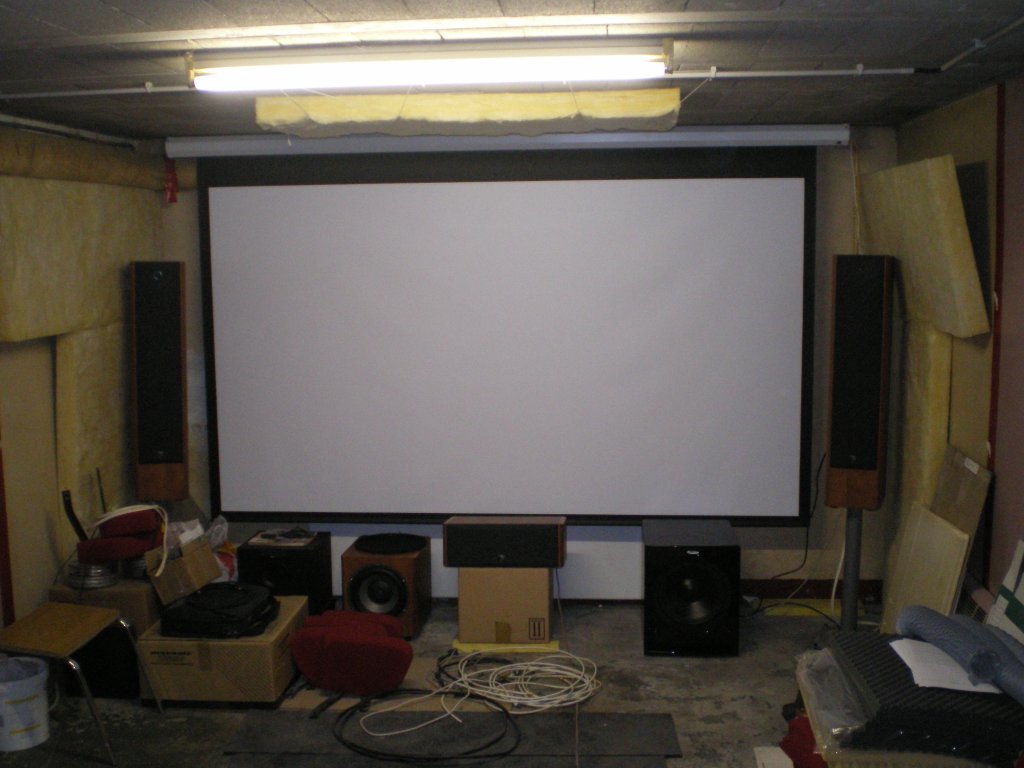

Ecran côté gauche
Ecran côté droit

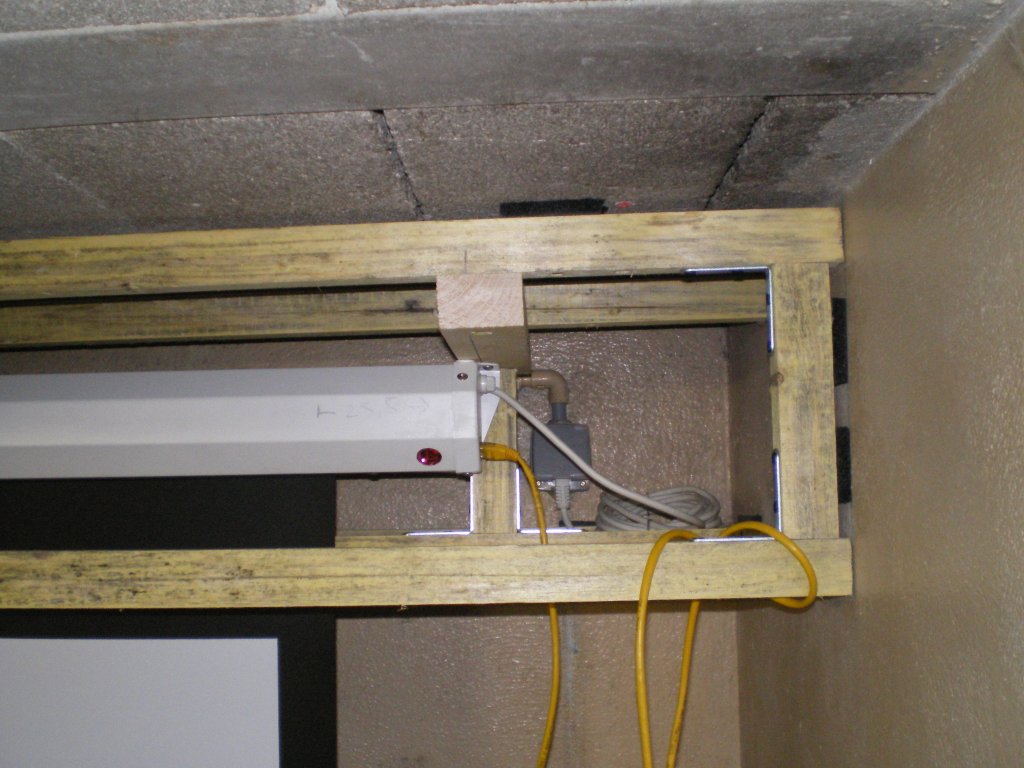

Ecran intégré dans la corniche
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4917
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 09 Mai 2009 1:00

AH c'est l'top un écran motorisé. Ca aurait été super dans ma salle avec mes histoires de portes.

Mais en 3.70 de large et 2.35... difficile à trouver ou pour une fortune... :wink:
Pour une petite visite de la BlackBox... sommaire, photos & récit de la construction : CLIQUEZ ICI
Avatar de l’utilisateur
lolo63
Membre HCFR Contributeur
Membre HCFR Contributeur

Messages: 3551
Inscription: 30 Mai 2005 21:55
Localisation: Cournon d'Auvergne
  • offline

Message » 09 Mai 2009 20:09

Montage des "T" sur le mur derrière l'écran, et mise en place des premières plaques.
Fichiers joints

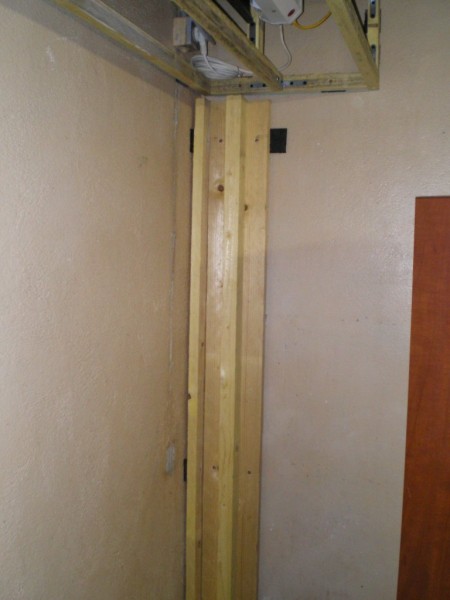

1er T
Suivi du second
Première plaque
Système d'angle
Deuxième plaque
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4917
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline

Message » 10 Mai 2009 9:40

Sympa l'écran motorisé !! Et niquel son intégration !!

Dis donc niveau equerre, tu n'as pas lésiné non plus ! C'est du costaud !

Bravo pour tes travaux, tu avances vite !
Philoups71

Messages: 179
Inscription: 17 Juin 2008 20:44
Localisation: Saône et Loire
  • offline

Message » 11 Mai 2009 18:01

J'ai profité d'un petit rayon de soleil pour entreprendre le démontage de la fenêtre de la salle et le bouchage avec quelques parpaings.
Pendant que j'avais les mains dans le ciment j'ai aussi scellé le tuyau d'évacuation de la VMC.
Et pour finir ce week-end de repos, j'ai continué les plaques à l'avant de la salle.
Pfiou! ça avance un peu quand même... :D
Fichiers joints

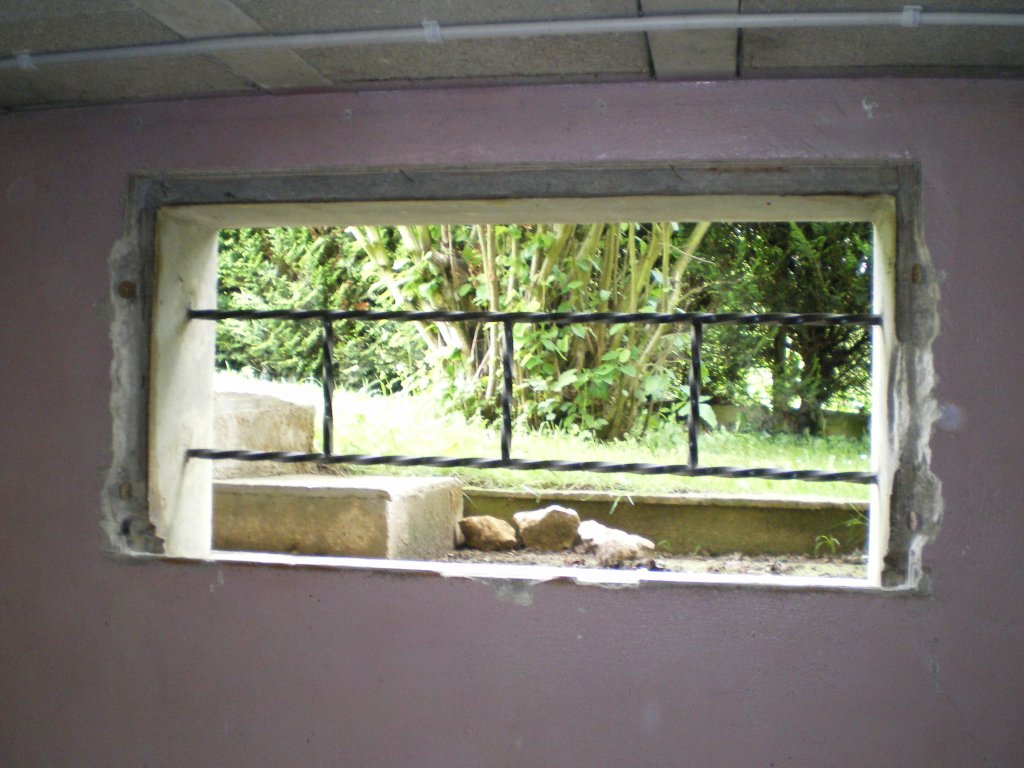

La fenêtre démontée

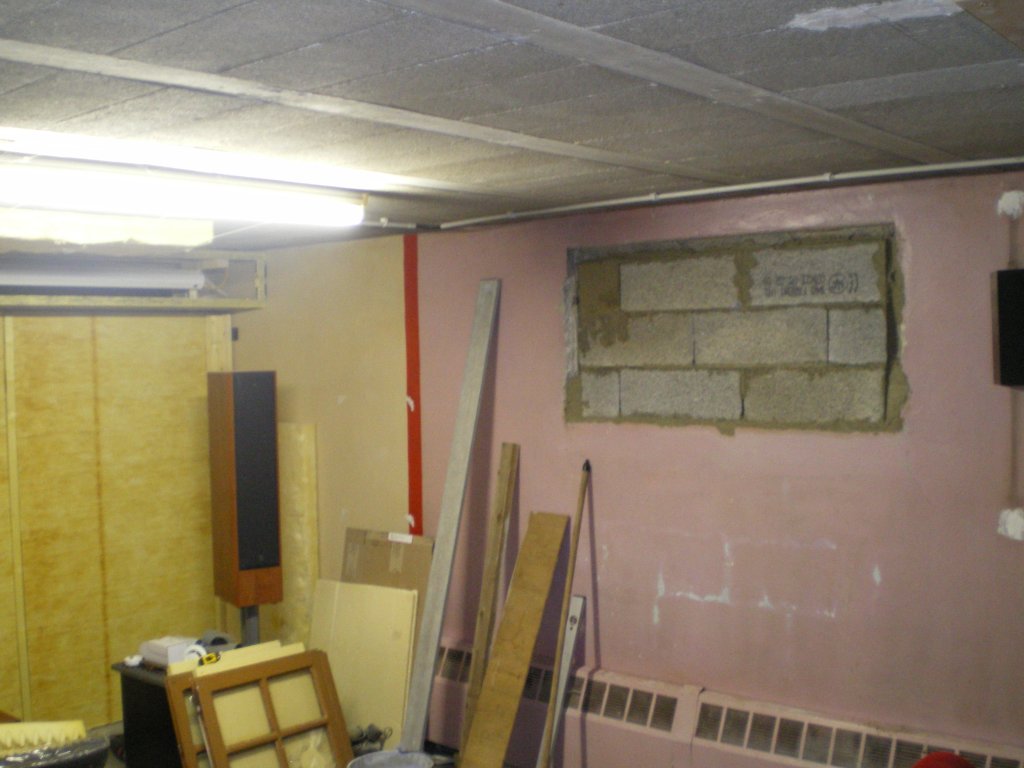

Rebouchée...
Le tuyau de la VMC scellé

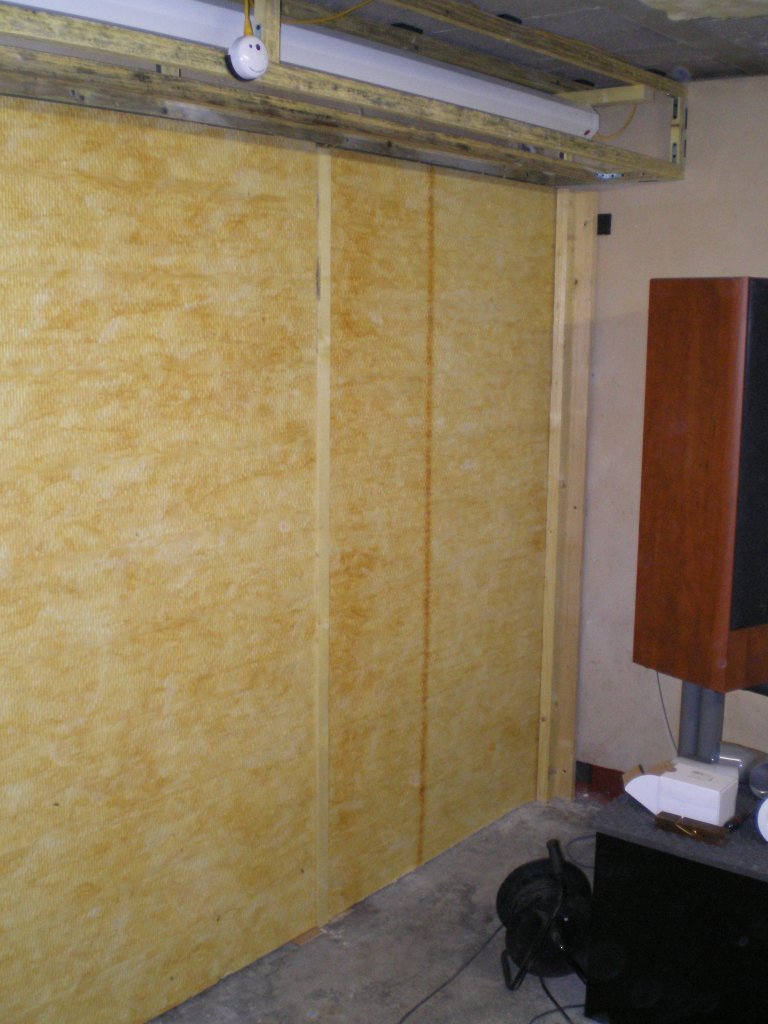

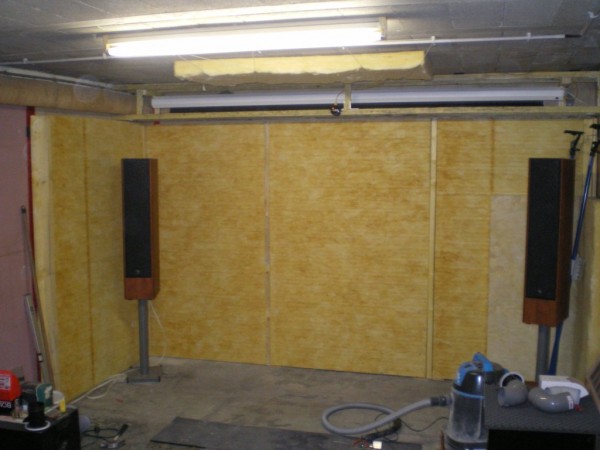

Les plaques à l'avant de la salle
@+ sur le site et bon cinéma. Lukyfish
Ma salle 7.2.4 terminée : ICI
Avatar de l’utilisateur
Lukyfish
Membre HCFR
Membre HCFR

Messages: 4917
Inscription: 07 Juil 2004 18:43
Localisation: Yonne (89)
  • offline
