Vos AVIS et CONSEILS avant réalisation (Plan & Photos) !

Message » 05 Nov 2007 1:56

Bonsoir à tous les membres d'HC-FR !

Dur dur d'imaginer ce que peut devenir une salle "normale"
lorsqu'on décide de la dédiée au cinéma...

Alors je viens profiter de vos expériences, de vos conseils et remarques
apres avoir passé des heures et des heures à consulter des réalisations. :oops:

Pour commencer, Voici ma salle de référence : :mdr:

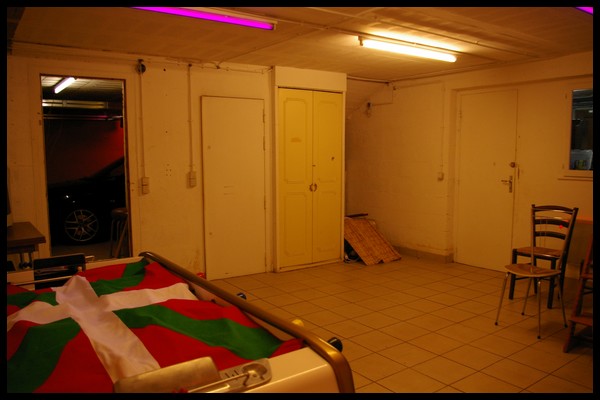

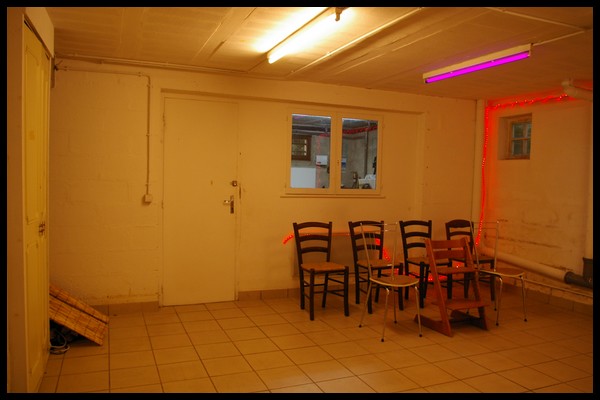

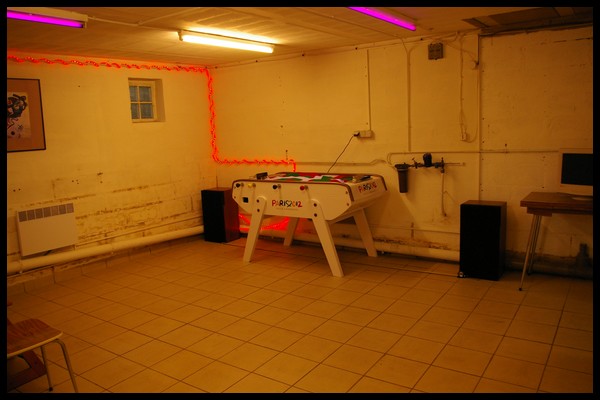

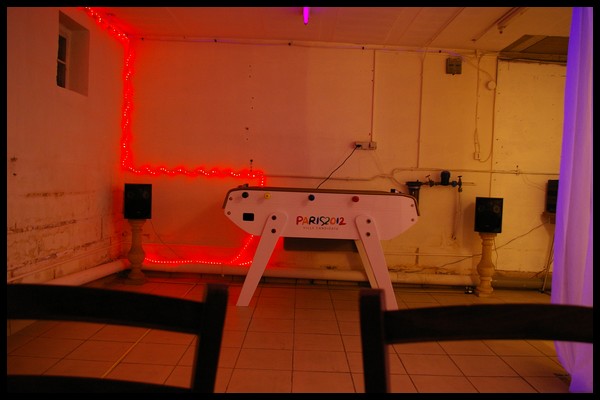

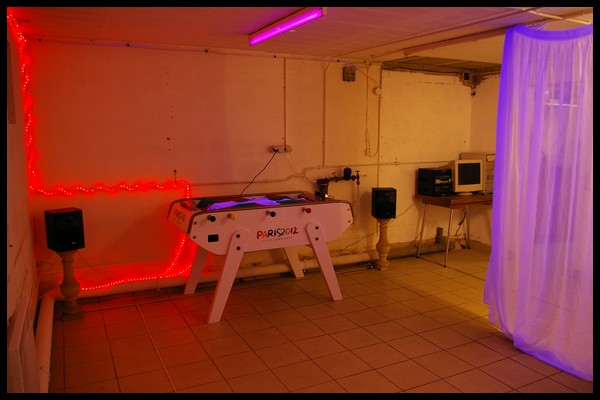

Mais... voici quelques photos de ma salle actuellement :
(J'vais pas me plaindre... j'ai au moins déjà une salle ^^)




L'objetif est ici d'utiliser cette année en salle de cinéma dédiée !! :mdr:
Mais attention aux contraites ! :cry:

1) Cette salle comporte 3 portes.
L'une donnant sur l'ESCALIER qui accède a l'étage.
L'autre donnant sur le GARAGE.
Et enfin la troisième donnant sur la BUANDERIE (puis jardin).
Il est ici obligatoire de laisser un couloir suffisant pour permettre notamment le passage
d'objets encombrant (par exemple une tondeuse) du jardin au garage.

2) Cette salle comporte de nombreux tuyaux !!
L'arrivée d'eau principale de la maison (avec filtre et compteur)
Des évacuations d'eau etc... (cf. photos)

Autrement dit une salle pas facile du tout à aménager (je trouve...)

:idee: Apres quelques journées à retourner la pièce dans tous les sens,

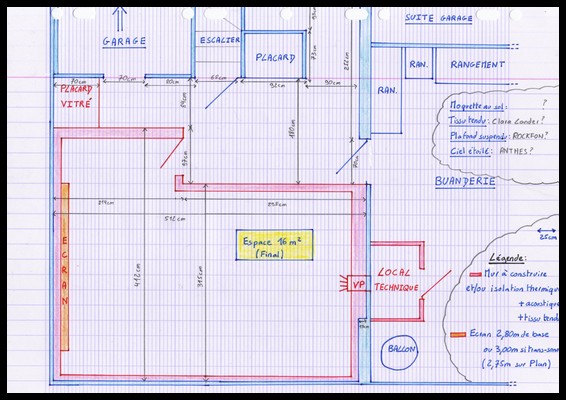

j'en abouti à ce plan :


Plan en GRAND: Cliquez ici (1,6 Mo)

Qu'en pensez-vous ?
Des avis ? Des conseils à donner ?

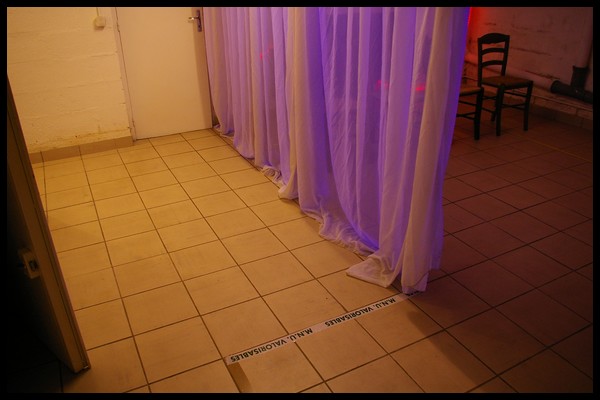

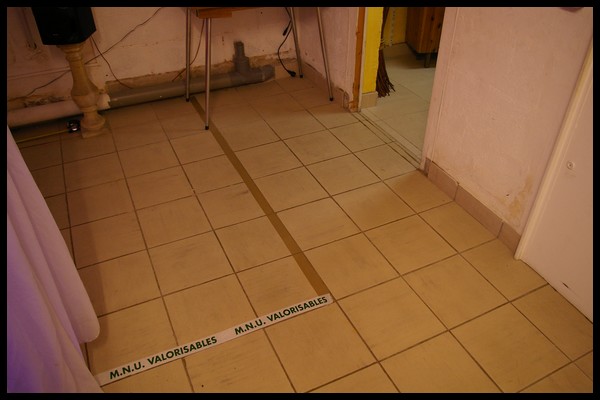

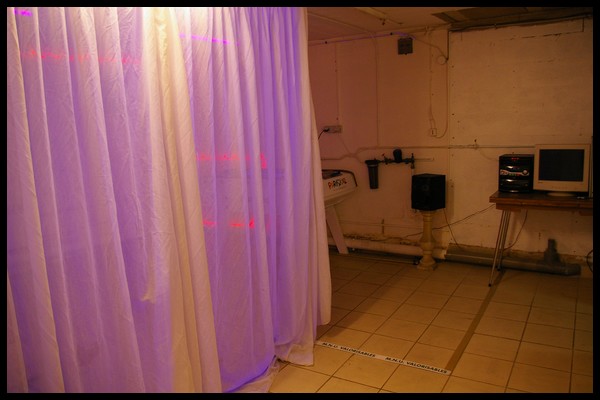

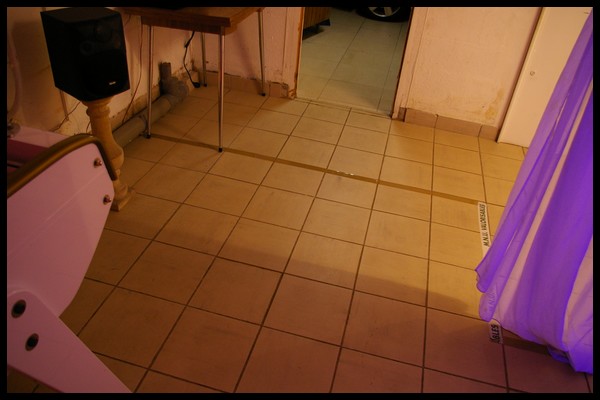

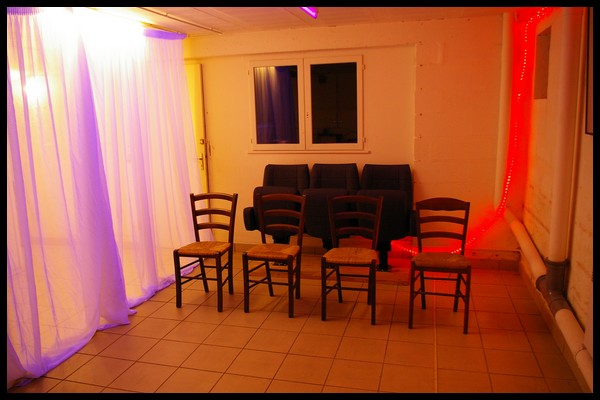

Pour essayer de matérialiser cela, voici quelques photos :








J'attends vos remarques, avis, conseils avec impatience :wink:

Merci à tous !
XtremZone

Messages: 230
Inscription: 12 Déc 2005 23:10
Localisation: [94] Vincennes
  • offline

Annonce

Message par Google » 05 Nov 2007 1:56

Publicite


Encart supprimé pour les membres HCFR

Message » 05 Nov 2007 9:33

Tu veux absolument recopier ta salle référence ? Ou tu veux apporter une touche à la tienne ?
Jo Yana

Messages: 1732
Inscription: 01 Jan 2002 2:00
Localisation: Marseille

Message » 05 Nov 2007 9:41

Je pense
- 1 que vu la config du couloir tu n'arriveras pas a passer ta tondeuse entre l'avant et l'arriere
- 2 tu fait un local tech dans la buanderie, c'est bien. mais tu as aussi une vitrine/local a coté de la porte du garage. d'un point de vue financier ne ser'il pas preferable de faire le local tech a cote du garage, suprime celui de la buanderie et le remplace par un simple coffre pour le vp
- 3 qu'il va faloir joué avce les tuyaux, leur garder un minimum d'acces notamment pour les robinets de coupure et compteur (derriere l'ecran)
- 4 Que cela va te couter plus cher que de l'autre coté (cf post precedent)
resonance 94
Pro-Commercant
Pro-Commercant

Messages: 1796
Inscription: 08 Juil 2006 7:21
Localisation: Ilde france EST

Message » 05 Nov 2007 21:29

1) Au niveau du couloir je pense que l'on peut facilement l'élargir
en le passant de 84 cm à 101 cm en diminuant le côté de la porte "entrée de la salle"
de 97cm à 80cm. Mais cela suffit-il ? (pour le couloir et pour la porte...)

2) J'ai placé le "local technique" à cet endroit là car il sera nécessaire de refaire le mur
afin d'enlever la vitre. Mais ce ne sera pas une pièce a part entière.
Juste un rack avec acces aux appareils, câbles et donc branchements.
Un peu dans ce style pour l'emplacement du VP et le rack (avec donc un accès à l'arrière)




3) En ce qui concerne les tuyaux (large de 15cm au maximum), je pensais compler
par des isolants les murs afin de pouvoir mettre une toile tendue sur l'ensemble.
(comme ça si pb, en défixant la toile, on y accède...)
Et au niveau des robinets de coupure et compteur, même système.
"Encastrer les tuyaux" comme des enceintes et placer un écran "décrochable"

(Ecran qui se décroche comme ici...)

(Panneaux d'isolant de ce type qui encastreraient les gros tuyaux d'évacuation d'eau)

4) J'attends le devis... :oops:
XtremZone

Messages: 230
Inscription: 12 Déc 2005 23:10
Localisation: [94] Vincennes
  • offline

Message » 05 Nov 2007 21:33

Jo Yana a écrit:Tu veux absolument recopier ta salle référence ? Ou tu veux apporter une touche à la tienne ?


Recopier non, reprendre pas mal de choses des travaux réalisés oui !
(en fait si "copier" un peu quand même lol ^^)

- Plafond suspendu noir (Rockfon ?).
- Ciel étoilé mais pas sur chargé et centré. (Anthes ?)
- Tissu tendu noir (Clara Lander ?).
- Moquette au sol rouge (mais une avec des points ^^).
- Cobrage noir au plafond avec spots (+ ventillation de l'air ?).
Dernière édition par XtremZone le 05 Nov 2007 21:43, édité 1 fois.
XtremZone

Messages: 230
Inscription: 12 Déc 2005 23:10
Localisation: [94] Vincennes
  • offline

Message » 05 Nov 2007 21:43

pour les tuayaux, j'aurais songé à faire un encoffrement pour :
- dissimuler les tuyaux
- créer des trappes d'accès (maintenance)
- utiliser ce volume ainsi créé pour mettre des enceintes in wall (et soigner l'intégration du coup en optimisant l'espace qui n'est pas énorme non plus)
- pour le côté design (insert de luminaires)
Dernière édition par FRANCKC le 06 Nov 2007 14:43, édité 1 fois.
TV 4K 65" Samsung UE65F9000/projo PTAE700/Ampli HC Yamaha DSP-Z7/Klipsch RF82+RC62 et JAMO CLASSIC8/sub Velodyne CHT10R/PCHC/Bluray Sony S350/DVD YBA YM501/Laserdisc/Graveur LG7800H/Mediacenter HDX1000
Avatar de l’utilisateur
FRANCKC
Membre d'Honneur
Membre d'Honneur

Messages: 14467
Inscription: 27 Mar 2002 2:00
Localisation: AJACCIO

Message » 06 Nov 2007 0:20

La réalisation des travaux ici présentés demande (seloin moi) :

01 - Création d'un mur de 214 cm
02 - Création d'un mur de 298 cm
03 - Création d'un mur avec porte de 80 cm
04 - Destruction d'une simple cloison avec fenêtre et porte de 385 cm
05 - Création d'un mur avec porte de 385 cm
06 - Isolation d'épaisseur 15 cm environ sur 9 m (x 2,3 m de hauteur)
07 - Isolation d'épaisseur X cm sur 8,5 m (x 2,3 m de hauteur)
08 - Pose d'un tissu tendu noir sur l'ensemble des murs (Clara Lander ?)
09 - Isolation du plafond sur 16 m² environ
10 - Pose d'un plafond suspendu noir sur 16 m² environ (Rockfon ?)
11 - Réalisation d'un ciel étoilé sur 8 m² environ (recul d'1 m par rapport à l'écran + contours de la pièce) (150 fibres ?/ 6 par dalle et 2 sur les extrémités)
12 - Réalisation d'un cofrage en bois au plafond
13 - Pose d'un système d'évacuation de l'air
14 - Pose de 5 spots dans le coffrage
15 - Isolation du sol ? (carrelage actuellement)
16 - Pose moquette rouge sur 16 m² environ
17 - Pose d'un interrupteur 2 boutons à l'entrée (spots/ciel étoilé)
18 - Pose de deux prises de courant
19 - Pose d'un radiateur

20 - Pose d'une plaque THX (je pourrais surement le faire :D :P )

+ réalisation d'un peit coffre pour rack technique (emplacement à determiner)

J'ai oublié quelque chose ? :mdr:

La question est : Combien cela va-t-il me coûter uniquement en travaux ?... :oops: :cry:
XtremZone

Messages: 230
Inscription: 12 Déc 2005 23:10
Localisation: [94] Vincennes
  • offline

Message » 06 Nov 2007 14:57

Je pense que tu dois calculer aux alentours des 3.000€ en materiel...
Si tu fais appel a des pros...heu...

Maintenant tout depend de la qualité des materiaux utlisés. En calculant "grossierement" :

Un kit en fibre optique pour réaliser ton ciel étoilé par exemple coute deja environ 400€...
Maconnerie (beton cellulaire) : 350€
LDR : 250€
tissus acoustique cara (rt60): 450€ sans les baguettes swaldeco
tasseau de bois pour l'armature : 200€
Ba13, molleton ou rien du tout derriere le tissus tendu ?
Si molleton (toujours swaldeco, le - cher): 180€
Si ba13 : 150€
Moquette rouge pour le sol, posé sur ? (a meme le carrelage ou sur un plancher en aggloméré par dessus une sous couche en panneau de LDR de 15mmpar exemple pour creer ton isolation du sol + 250€) on va dire 15€/m² pour une qualité moyenne soit : 240€ (sans la colle)

On est deja a 2320€ sans compter le plafond...ni la vmc, ni les spot, ni les petites fourniture comme les prises, le radiateur, interrupteur etc etc....

Donc 3.000€ je dois pas être très très loin de la verité (a +/- 10% je dirais)...En admettant que mes calculs soit justes evidemment...Maintenant, le laisser faire par des pros...la ca va chiffrer severe...Je ne suis pas du metier, mais je pense que ca doit se jouer vers 9000€...

Pourquoi ne te colles-tu pas toi même a la tache ? La plupart qui ont réalisé leur salle ne sont pas la "bricole" dans le sang et le résultat est spectaculaire...

Avant de faire construire ma maison, je n'avais jamais planté un clou, finalement, j'ai posé le carrelage, les parquets, les lambris, la peinture...Les seuls trucs auxquels je ne touche pas c'est la plomberie et l'electricité.

Je vais m'attelé a la construction de ma salle d'ici le debut de l'année prochaine, et je suis persuadé d'y arriver...seul (ou presque)
quasimidi

Messages: 31
Inscription: 13 Fév 2006 16:51
  • offline

Message » 06 Nov 2007 19:16

J'aurais dit plus pres des 4 que des 3000. A cela il faut rajouter la main d'oeuvre, la competence etc....
resonance 94
Pro-Commercant
Pro-Commercant

Messages: 1796
Inscription: 08 Juil 2006 7:21
Localisation: Ilde france EST

Message » 08 Nov 2007 0:59

L'autre solution salle 1, demanderait : (Installation très simple)

01 - Mis en place d'un rideau noir épais de 379 cm
02 - Isolation d'épaisseur 15 cm environ sur 9 m (x 2,3 m de hauteur)
03 - Isolation sur 9,5 m (x 2,3 m de hauteur)
04 - Pose d'un tissu tendu noir sur l'ensemble des murs (Clara Lander ?)
05 - Isolation du plafond sur 17 m² environ
06 - Pose d'un plafond suspendu noir sur 17 m² environ (Rockfon ?)
07 - Réalisation d'un ciel étoilé sur 10 m² environ (recul d'1 m par rapport à l'écran + contours de la pièce) (150 fibres ?/ 6 par dalle et 2 sur les extrémités)
08 - Pose d'un radiateur
XtremZone

Messages: 230
Inscription: 12 Déc 2005 23:10
Localisation: [94] Vincennes
  • offline

Message » 10 Nov 2007 19:56

Le materiel reste le meme, hormis la maconnerie...

A ta place je resterais sur ton schema de base, il est pas mal.
quasimidi

Messages: 31
Inscription: 13 Fév 2006 16:51
  • offline

Message » 16 Nov 2007 1:19

Ouai je pense aussi :)

Des avis ? :wink:
XtremZone

Messages: 230
Inscription: 12 Déc 2005 23:10
Localisation: [94] Vincennes
  • offline

Message » 02 Déc 2007 2:03

resonance 94 a écrit:J'aurais dit plus pres des 4 que des 3000. A cela il faut rajouter la main d'oeuvre, la competence etc....


Après calcul en TTC, max 4.500 euros je pense... :)
