Message » 03 Aoû 2016 13:22

Début 2013, la pièce est vide, nos filles ainées sont parties faire leur vie. Qu'est-ce qu'on pourrait bien en faire ? :siffle:
05-2013 Pièce Vide Fenêtre.JPG


Le but ce sera ça : des images et du son et rien autour, de l'efficacité et pas d'esbroufe, rien qui ne distrait du film, du concert...

Mais la pièce est toute en longueur (6m85x3m35), avec une porte-fenêtre et ça résonne pas mal. :roll:
Dernière édition par SYLEX le 30 Mar 2022 14:47, édité 12 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:23

Je décide donc de faire appel à un pro pour l'étude acoustique : le Studio des Quatre Chemins.

Après réception de l'étude (avec plein de plans), on attaque le "gros œuvre".
07-2013 Coffre enlevé.JPG
Nota : le mur de droite est en pierre jusqu'à mi-hauteur puis en parpaing en retrait jusqu'au plafond.

Ouverture du plafond :
07-2013 Ouverture Plafond.JPG
L'idée géniale de l'acousticien : puisque ce sont les angles qui posent problème, pourquoi ne pas les supprimer ! :bravo:
07-2013 Ouverture Plafond Bis.JPG

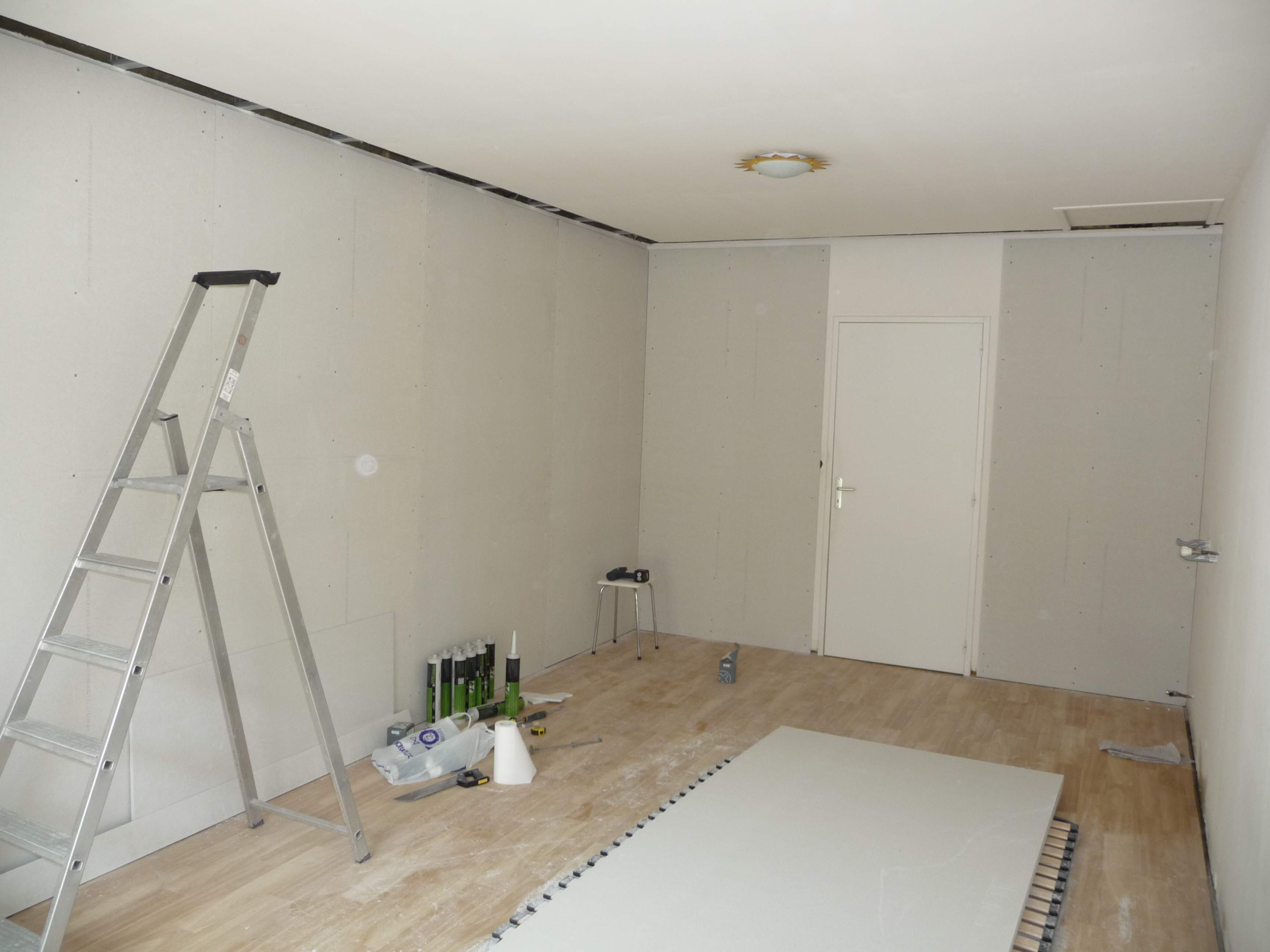

Doublage du placo d'origine avec du Fermacell et de la Green Glue :
08-2013 Pose Fermacell & Green Glue.JPG

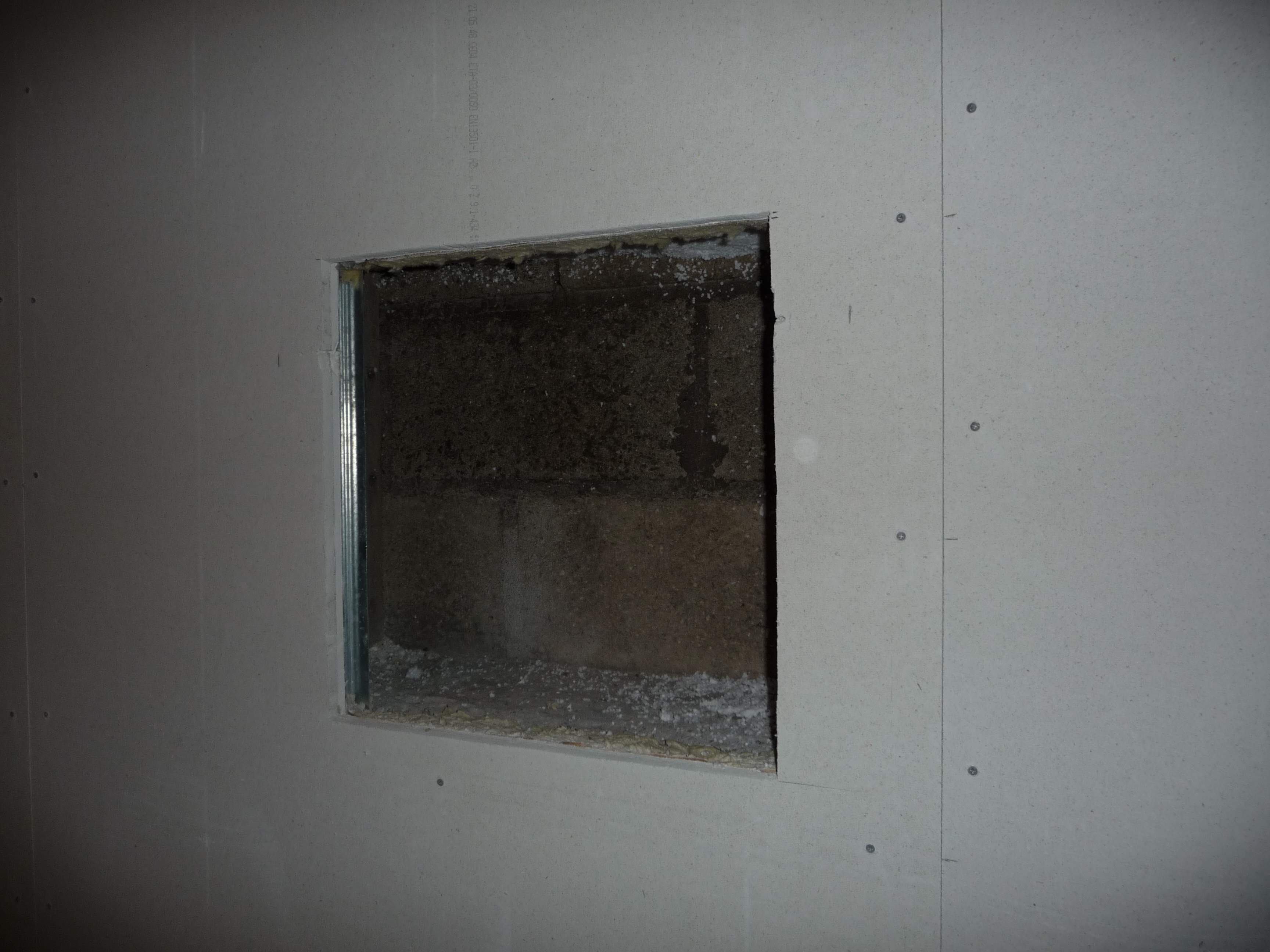

Ouverture d'une niche au dessus de la pierre qui accueillera les électroniques :
10-2013 Ouverture Niche.JPG
Dernière édition par SYLEX le 09 Mai 2019 15:48, édité 18 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:23

Y'a aussi les bricoles qui prennent pas mal de temps.
09-2013 Peinture Radiateur.JPG

Vu la fragilité des plaques de plafond et le fait que la différence de TVA paie une bonne partie de la pose, je décide de faire poser le plafond par un pro.
10-2013 Pose Plafond & LdR.JPG
Dans la foulée je colle les plaques de Laine de Roche comme sur les plans.
10-2013 Pose Plafond & LdR Bis.JPG

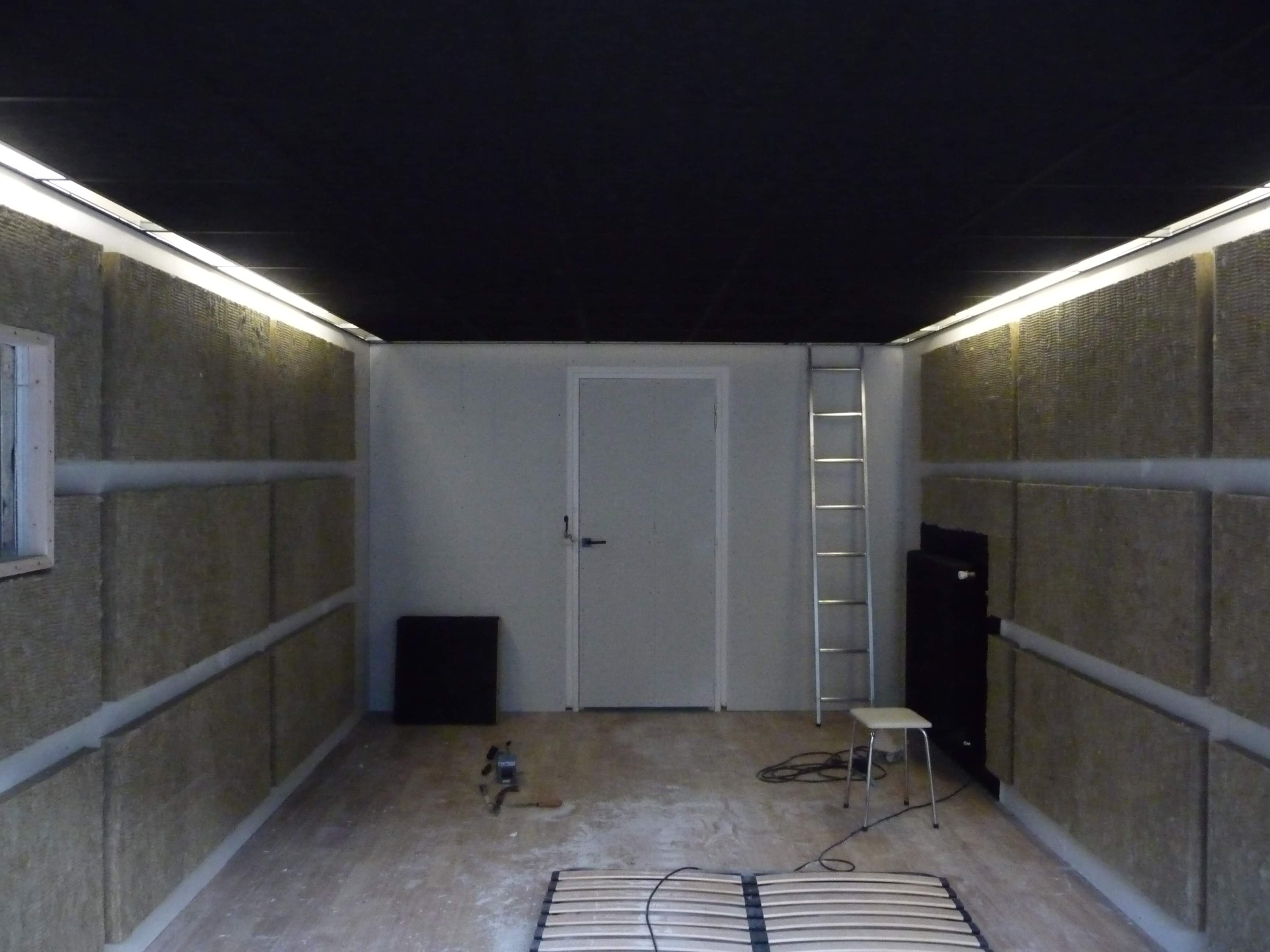

Le tour du plafond reste ouvert et de simples néons assurent l'éclairage.
10-2013 Eclairage.JPG
Dernière édition par SYLEX le 12 Aoû 2016 14:21, édité 6 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:23

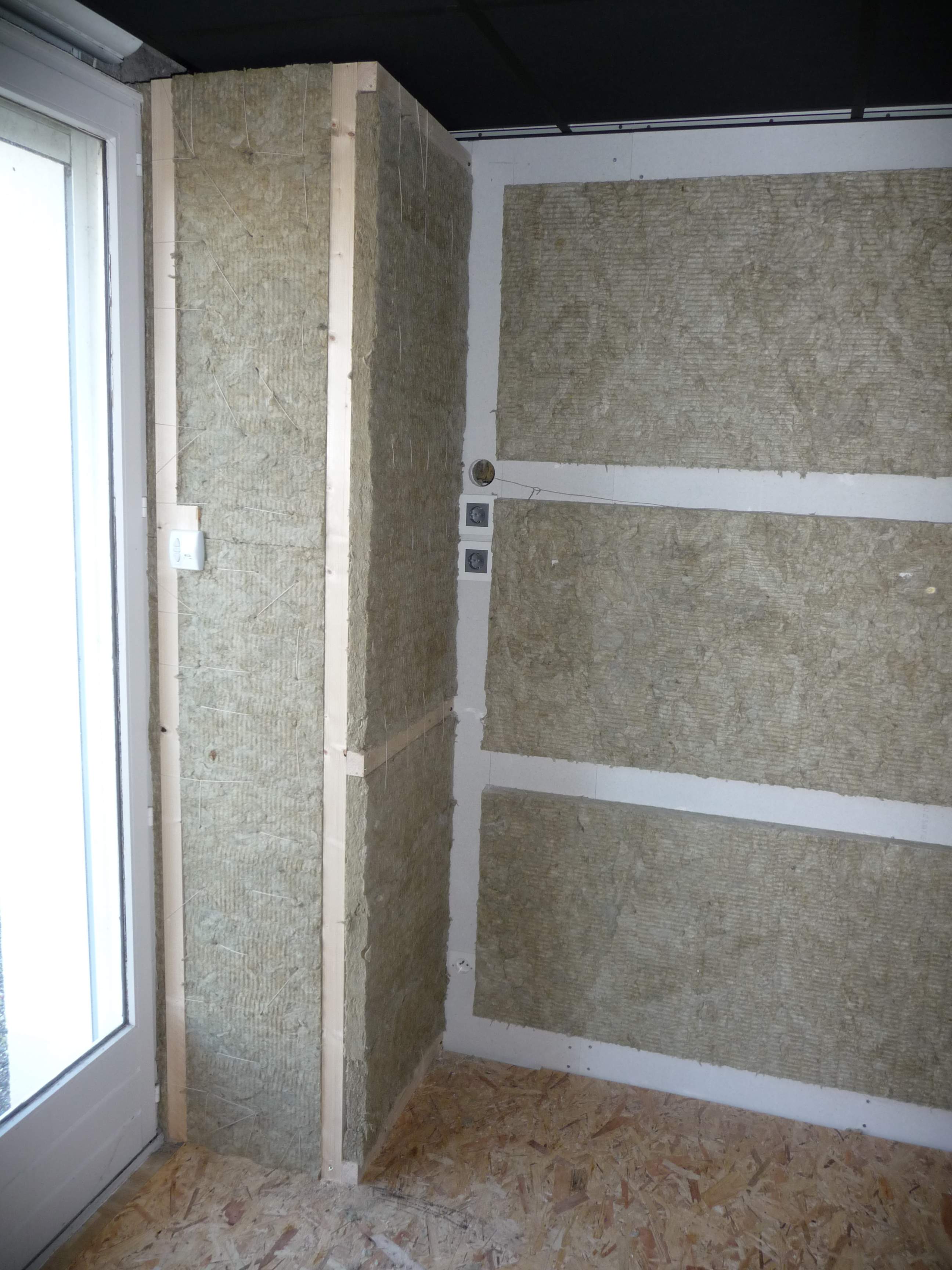

On attaque les Corner-Trap.
10-2013 Corner-Trap Gauche Fenêtre.JPG
12-2013 CornerTrap Droit Fenêtre et Prises.JPG
Le plancher en OSB sur sous-couche acoustique ne prend même pas une demi-journée à poser.
12-2013 Plancher & CornerTrap Fenêtre.JPG

Réception d'un peu de matériel (en complément de ce qui est déjà dans le salon).
12-2013 Réception VP & Enceintes.JPG
Le Salon (avant) :
H-C Salon.JPG
H-C Salon.JPG (60.41 Kio) Vu 21965 fois
Dernière édition par SYLEX le 08 Déc 2016 11:09, édité 8 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:23

Un Corner-Trap original (et pénible à réaliser).
2014-01 CornerTrap Droit Porte Fermé.JPG
2014-01 CornerTrap Droit Porte Fermé.JPG (59.32 Kio) Vu 21973 fois
Il s'ouvre...
2014-01 CornerTrap Droit Porte Ouvert Bis.JPG
2014-01 CornerTrap Droit Porte Ouvert Bis.JPG (60.08 Kio) Vu 21973 fois
Pour permettre l'accès aux combles, via la trappe existante.
2014-01 CornerTrap Droit Porte Ouvert.JPG
2014-01 CornerTrap Droit Porte Ouvert.JPG (57.55 Kio) Vu 21973 fois
Vue d'ensemble :
2014-01 CornerTrap Porte.JPG
On peut voir les ouvertures pour les enceintes arrières et les 1ères baguettes SWAL pour le tissu tendu.

On continue dans le traitement, avec des diffuseurs 3D (faciles à déplacer dans le plafond pour tests).
2014-02 Pose Diffuseurs.JPG
2014-02 Pose Diffuseurs.JPG (61.29 Kio) Vu 21743 fois
Dernière édition par SYLEX le 12 Aoû 2016 14:29, édité 9 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:24

Bitumage de la fenêtre.
2014-02 Bitumage Fenêtre.JPG

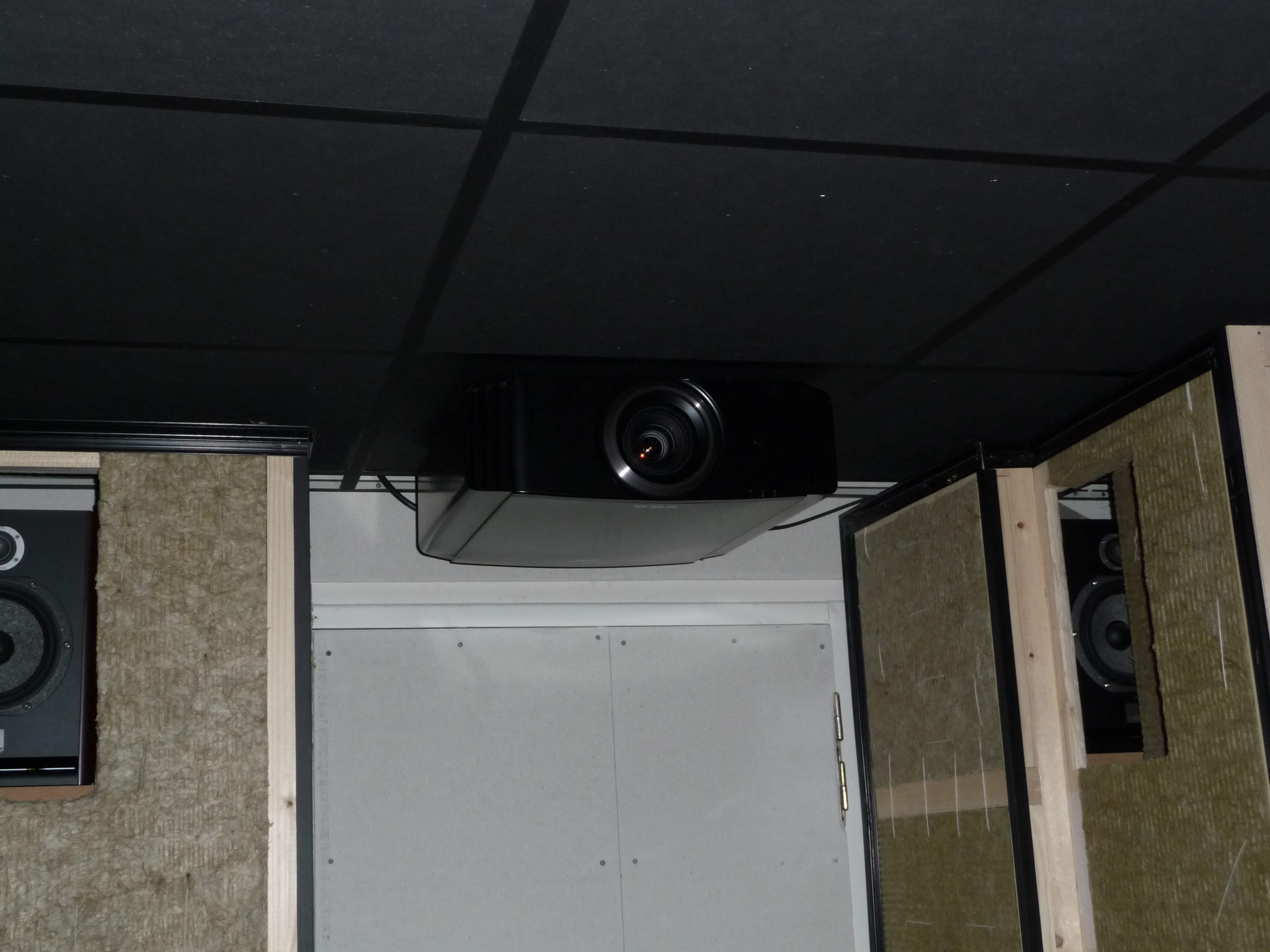

VP et enceintes arrières en place.
2014-03 VP en Place.JPG

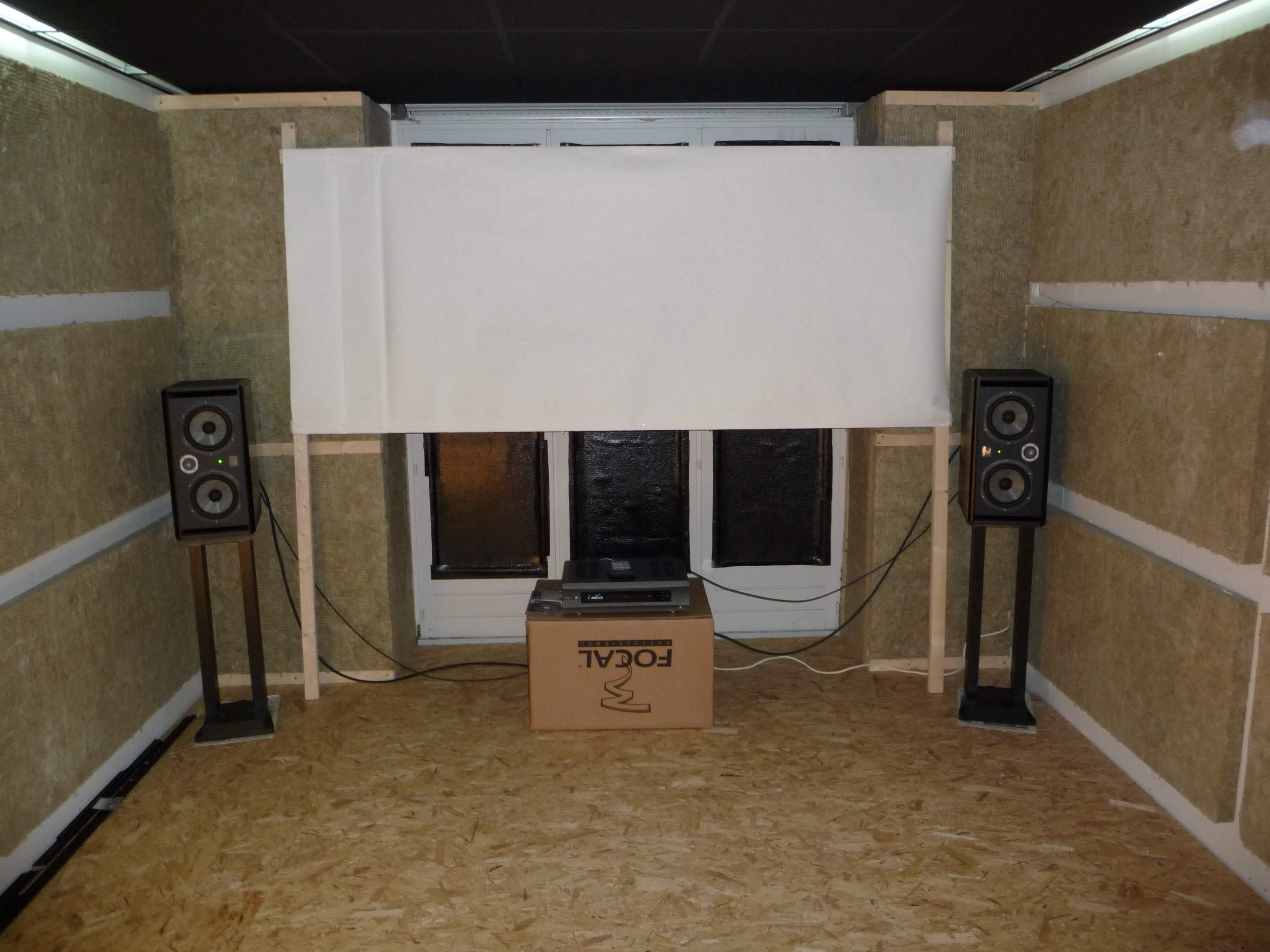

Et 1er essais avec un écran de fortune.
2014-03 Premiers Essais.JPG
Ecran chris.24 4K monté.
2014-04 Ecran Monté.JPG
Dernière édition par SYLEX le 12 Aoû 2016 14:30, édité 8 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:24

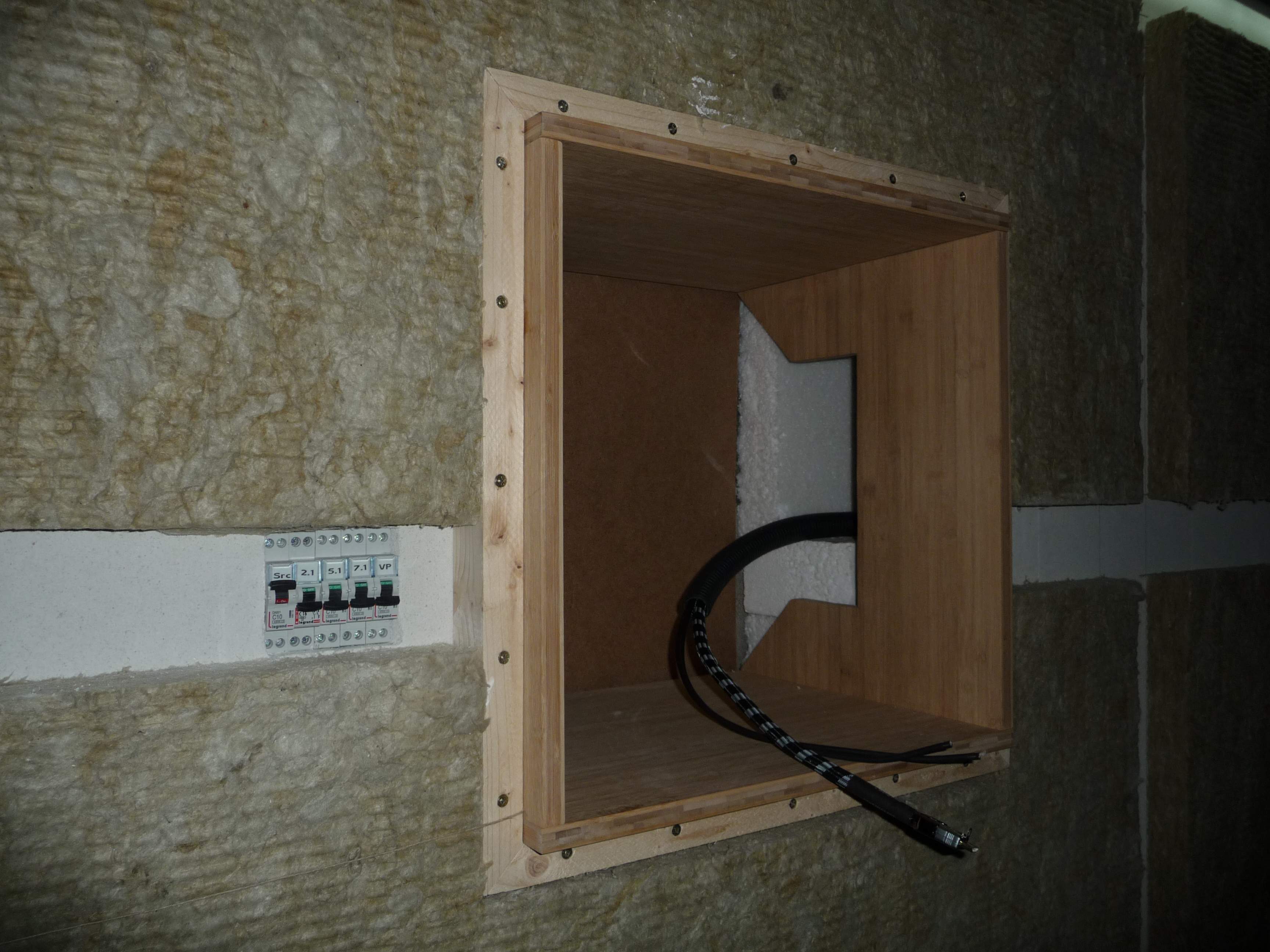

Câblage et installation de la niche.
2014-04 Niche Détail.JPG
2014-04 Niche Montée .JPG

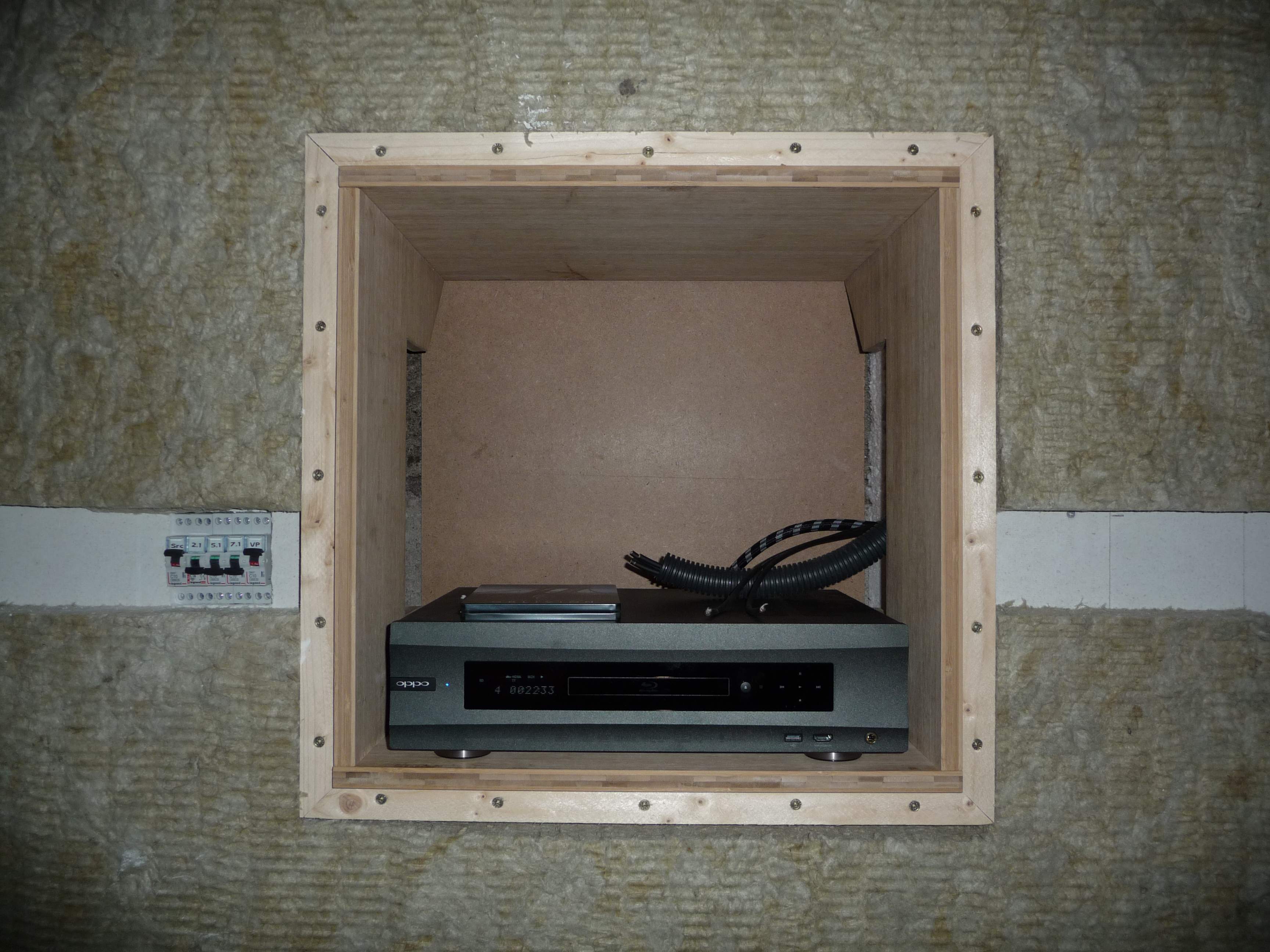

2014-04 Lecteur dans la Niche.JPG

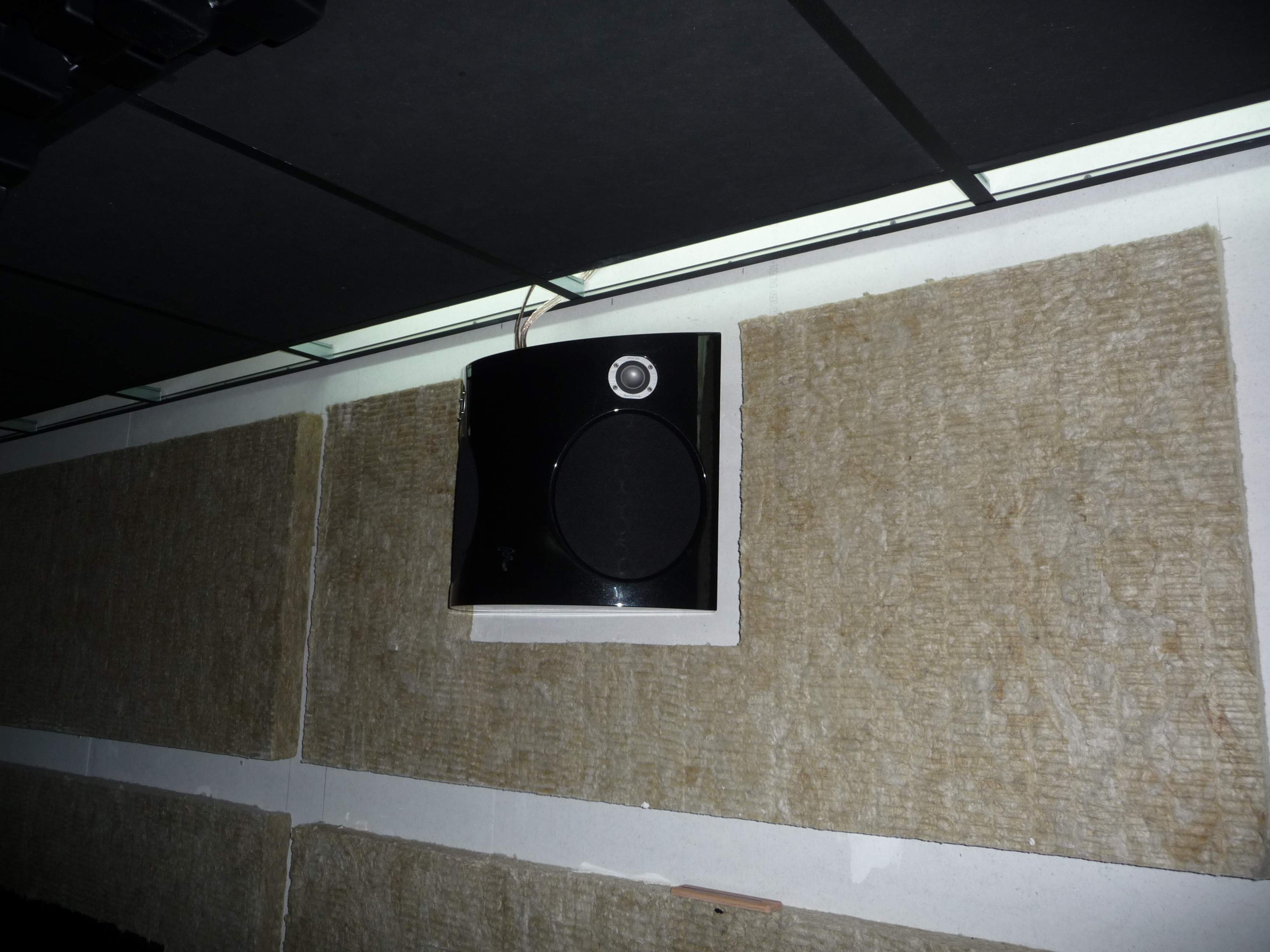

Enceintes latérales en place.
2014-05 Latérale en place.JPG
Enceintes frontales et caisson en place (1ère version).
2014-05 Scène Frontale Bis.JPG
Les potences sont là pour soutenir l'écran.
Dernière édition par SYLEX le 12 Aoû 2016 14:33, édité 5 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:25

Pour peaufiner le placement des enceintes, on passe aux 1ers tests et réglages (le début d'une série sans fin).
Ensuite il faut encore habiller tout cela, avec du tissu SWAL un peu partout...
2014-07 CornerTraps Porte Presque Finis.JPG
Et du tissu spécifique devant les enceintes.
2014-07 CornerTraps Porte finis.JPG
Nota : autour des panneaux, ce sont des baguettes SWAL ; à l'intérieur, ce sont les lames de métal. Derrière les lattes de bois sont collés des aimants qui viennent se coller sur les lames métalliques au travers du tissus.
Dernière édition par SYLEX le 18 Avr 2018 11:39, édité 12 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:25

Pour la diffusion, à l'arrière, on place des lattes de bois de largeurs variables avec des espacements variables (la séquence a respecter est précise).
Ces lattes permettent une diffusion (comme un panneau de Schroeder) sur une large zone tout en conservant l'absorption de la LdR.

On peint l'OSB en noir à l'arrière. On pose une moquette noire à l'avant.

On fait calibrer le VP par un pro : Kazuya. On en profite pour faire quelques mesures audio.
Le RT avant traitement :
RT avant.JPG
RT avant.JPG (40.48 Kio) Vu 21957 fois
Le RT après traitement.
RT après.JPG
RT après.JPG (32.37 Kio) Vu 21957 fois
Le traitement est trop efficace ! :lol: Il faudra un peu remonter le RT. Mais l'essentiel est là et c'est plus facile à remonter qu'à descendre. :bravo:

On continue avec l'ajout de quelques étagères.
Dernière édition par SYLEX le 12 Aoû 2016 14:36, édité 7 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:26

Même si l'acoustique est excellente, il reste quelques corrections à effectuer sur les courbes. On investit donc dans un préampli.

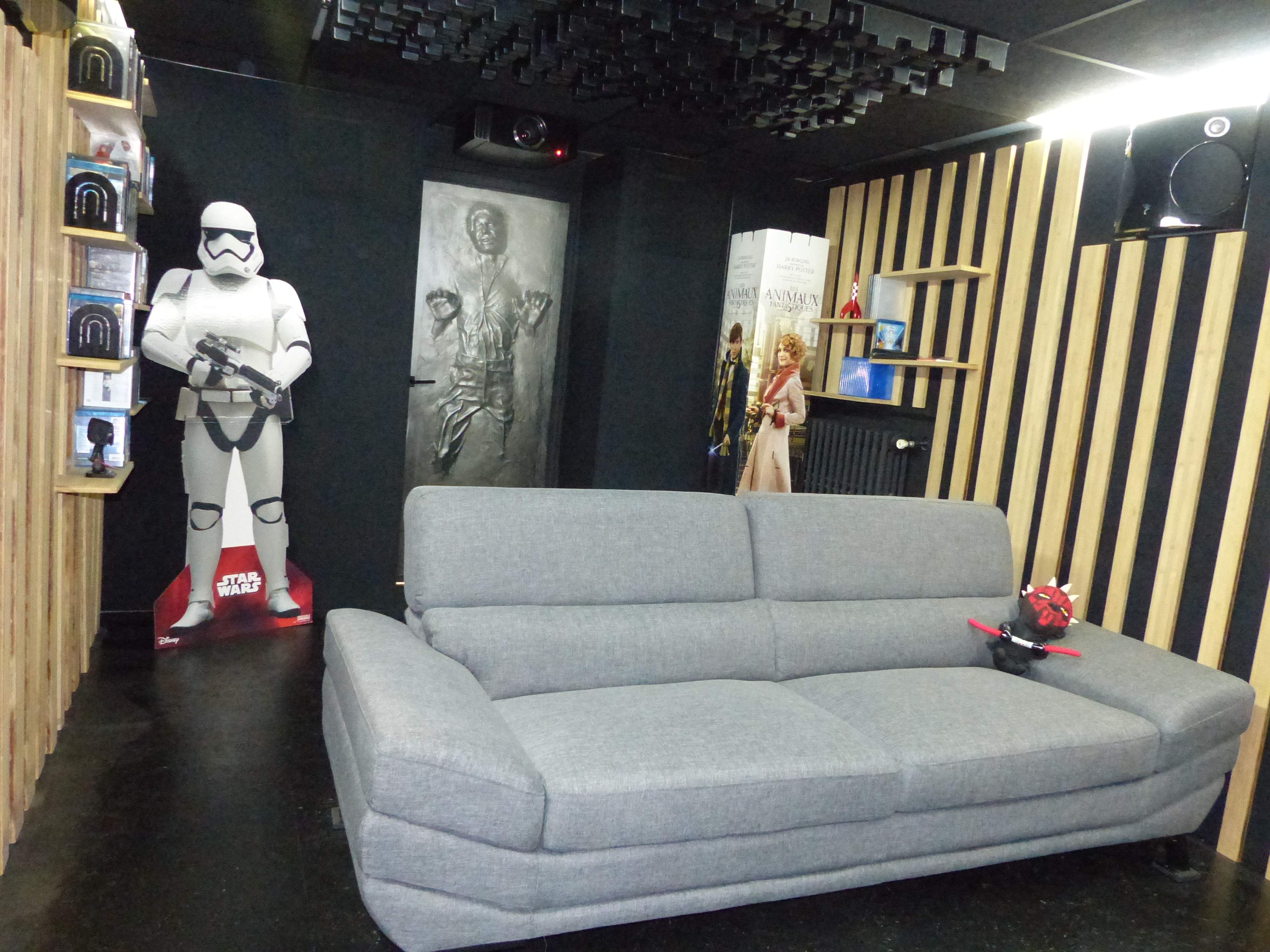

Au final, voici la vue lorsque l'on entre dans la pièce.

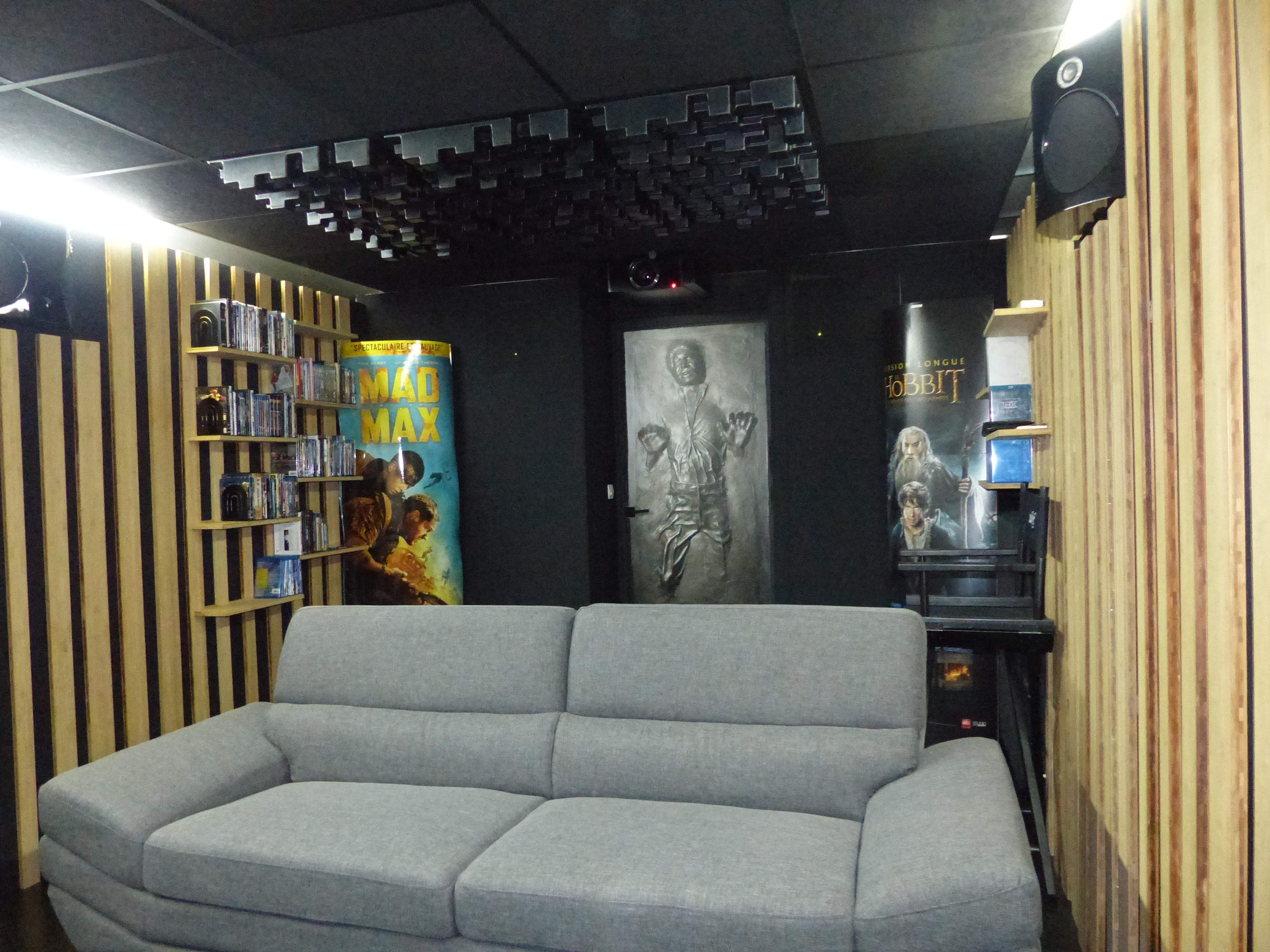

Et depuis l'écran.
Pour la déco, un sticker 3D a été collé sur la porte d'entrée et une amie qui bosse dans le rayon "culturel" d'une grande surface me fournit régulièrement des PLV sur les dernières sorties Blu-Ray.
Dernière édition par SYLEX le 20 Sep 2016 9:51, édité 7 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:26

La niche a été optimisée.
Un ampli 4 voies a remplacé les 2 amplis stéréos. Un support a été créé pour la télécommande. Un tissu cache les vilains câbles. Du scotch masque les LEDs qui ne peuvent pas s'éteindre. Noir, c'est noir, même si le flash ne donne pas cette impression ! :D

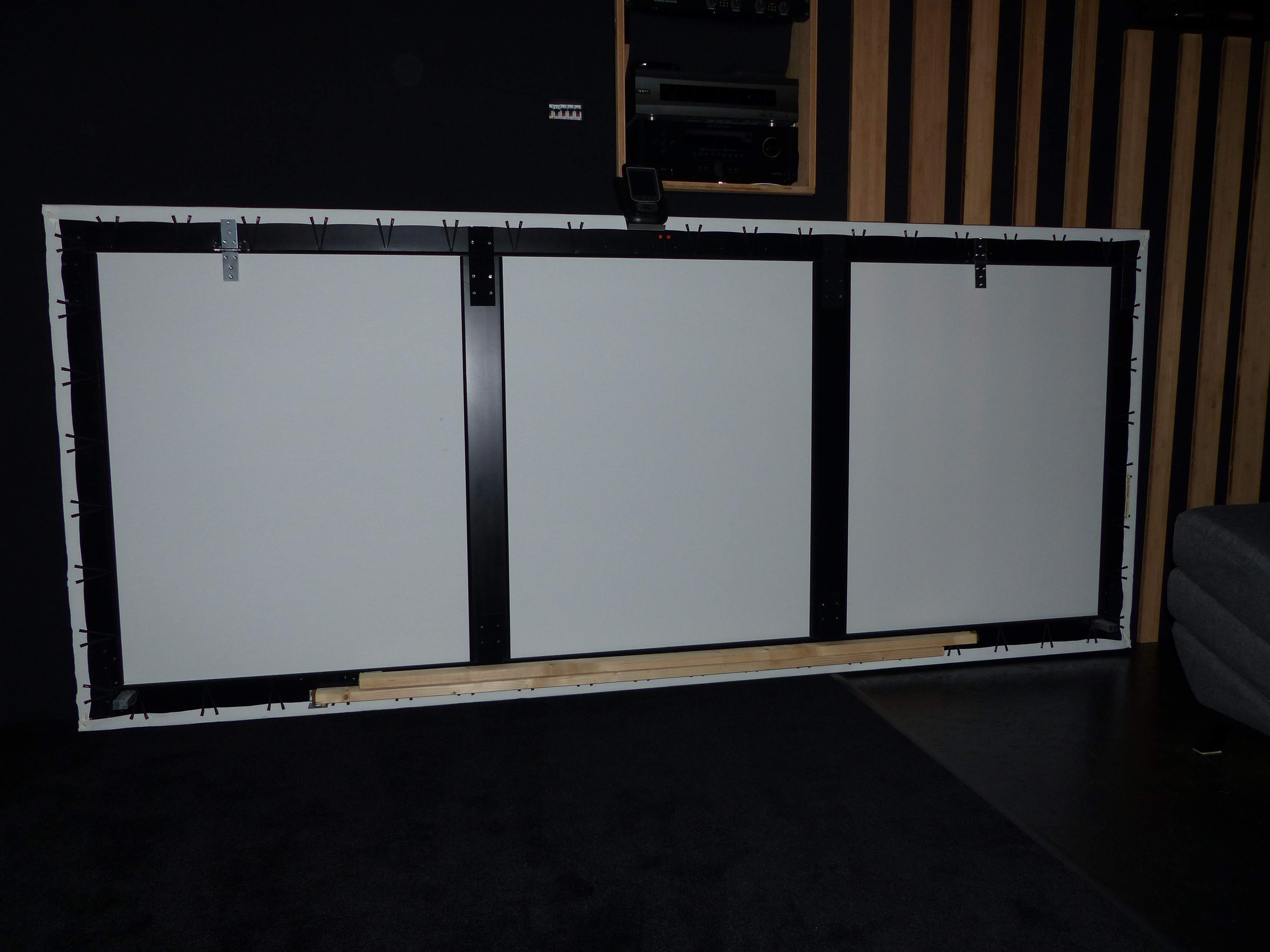

Pour faciliter l'accès derrière l'écran, celui-ci est désormais monté sur charnières avec des pieds qui se déplient.
Derrière, la même toile que sur les murs est agrafée sur une grosse barre en haut et tendue par de petites barres en bas.
Pour les gros travaux, j'enlève l'écran et la toile.
Dernière édition par SYLEX le 12 Aoû 2016 14:38, édité 6 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:26

La scène frontale, telle qu'elle était en août 2016.
Nota : chaque pied sablé fait 60 Kgs, le caisson a également 60 Kgs de lest.

Après quelques séances de réglages audio, je profite, je profite... en attendant les inévitables évolutions à venir. 8)
Dernière édition par SYLEX le 02 Oct 2017 16:37, édité 10 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:27

Les évolutions 2017 :

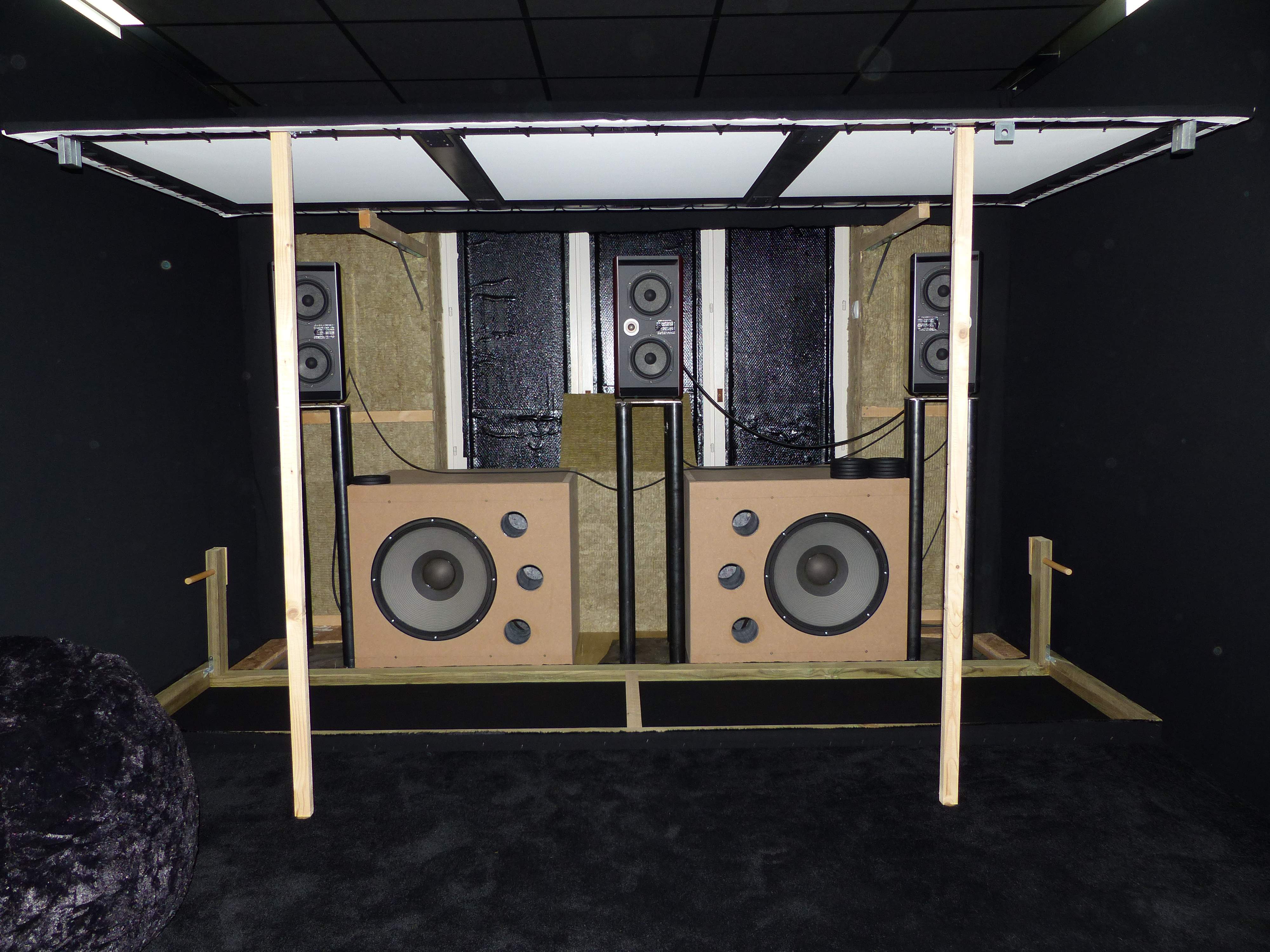

- Remplacement du Velodyne DD15 par 2 gros caissons DIY avec des Beyma 18LX60 v1 :

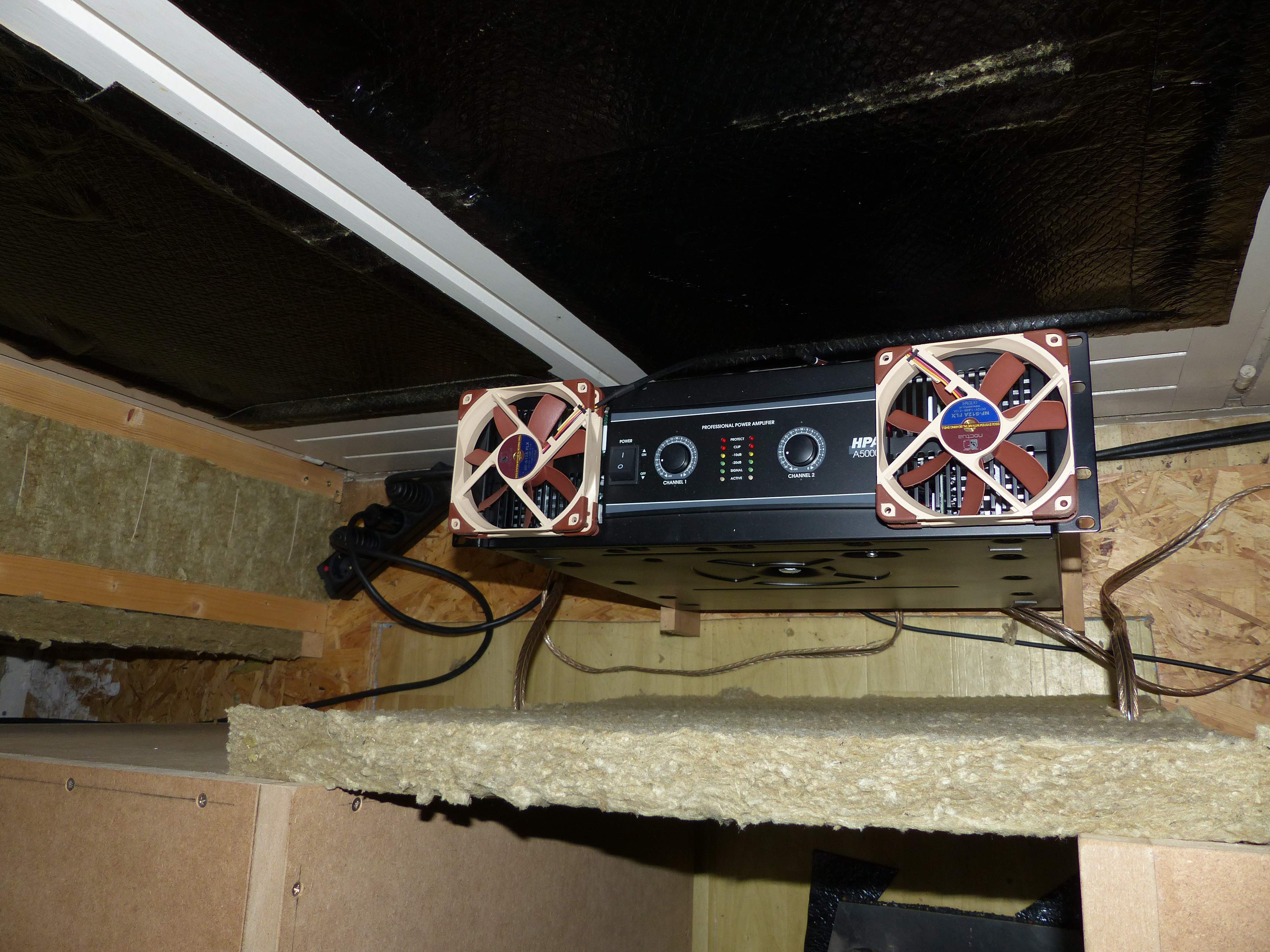

Ils sont alimentés par un HPA A5000 (ventilation revue) :
La scène frontale a été réaménagée pour une meilleure accessibilité à l'arrière des enceintes et caissons.

Les réglages ne cessent de s'affiner et les PLV à l'arrière se renouvellent de temps à autres pour faire évoluer la déco.
Dernière édition par SYLEX le 06 Fév 2018 12:44, édité 10 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:27

Les évolutions (importantes) 2018/2019 sont en photos ici : post179909423.html#p179909423
Dernière édition par SYLEX le 08 Mai 2019 14:06, édité 3 fois.

La configuration dans mon profil


Magnetar UDP800 / Lumagen Pro 4242 / JVC N7 / MicroPerf'Oray HD 4K / Anthem AVM90 / 9 x Focal, SM6 Be & 1000 Be / 2 x Subs DIY Beyma 18LX60 V1 / Amplis HPA / Etudes, traitements & calibrations pros
Avatar de l’utilisateur
SYLEX
Administrateur Suppléant de l'Association & Délégué Editorial
Administrateur Suppléant de l'Association & Délégué Editorial

Messages: 24256
Inscription Forum: 11 Oct 2002 13:47
Localisation: Angers
  • offline

Message » 03 Aoû 2016 13:27

un deuxième HC?
Rooky2
Membre HCFR
Membre HCFR

Messages: 2711
Inscription Forum: 26 Jan 2016 12:01
Localisation: IDF
  • offline


Retourner vers Installations HC dédiées


  • Articles en relation
    Dernier message
