Rééquilibrage volume sur vieil ampli Rotel RA-714

[marsu75]

Bonsoir à tous,

J'ai remis en service un ampli Rotel des années 70 (RA-714) pour y brancher une platine vinyle et j'en suis très content, j'ai également branché un lecteur CD et l'ampli convient très bien à mes enceintes BW !!! Seul "souci" et c'est la raison de ce post, quand je passe un vinyle, je dois mettre le volume à une bonne moitié voire même aux trois-quarts pour avoir un bon niveau sonore (cran 7 pour un volume qui va jusque 10). A l'inverse, quand je mets un CD, le son est très puissant dans les premiers crans, je ne vais pas au delà de 1 (le quatrième cran) et le troisième cran juste avant c'est juste très bas, même pour une écoute au calme... Bref, aucune possibilité d'ajuster le niveau sonore.

Une piste pour rééquilibrer, à la fois gagner en volume sonore en phono et surtout gagner en souplesse en Aux et Tape (le niveau est le même sur les 2 entrées) ?

Merci d'avance !

[mroboto]

Salut,

Tu as bien branché dans une entrée "Phono" ?

[Dagda]

Clairement un problème de niveau entre les éléments (un classique)
La documentation du RA-714 donne ceci comme informations :
- Sensibilité d'entrée PHONO = 2.5mV (impédance 45k)
- Sensibilité d'entrée AUX et TAPE IN = 150mV (impédance 40k).

Du coup, quelles sont les références des des autres éléments afin de trouver où se trouve le problème ?

D.

[marsu75]

Salut,

Tu as bien branché dans une entrée "Phono" ?

Oui oui, la platine vinyle est sur Phono et la platine CD est sur Aux (j'ai essayé Tape, ça change rien).

[marsu75]

Clairement un problème de niveau entre les éléments (un classique)
La documentation du RA-714 donne ceci comme informations :
- Sensibilité d'entrée PHONO = 2.5mV (impédance 45k)
- Sensibilité d'entrée AUX et TAPE IN = 150mV (impédance 40k).

Du coup, quelles sont les références des des autres éléments afin de trouver où se trouve le problème ?

D.

Intéressant... Mais aucune idée, je planche là dessus ce soir ou demain et cherche la doc. La platine vinyle c'est une Technics SL-1500 et la platine CD c'est une Pioneer DV-656A.

Bonne journée !

[Dagda]

Je ne trouve pas l'information pour la platine Technics mais pour la platine CD c'est normal.
Elle sort 200mV pour une entrée en 150mV max

D.

[Jean16]

Bonjour,

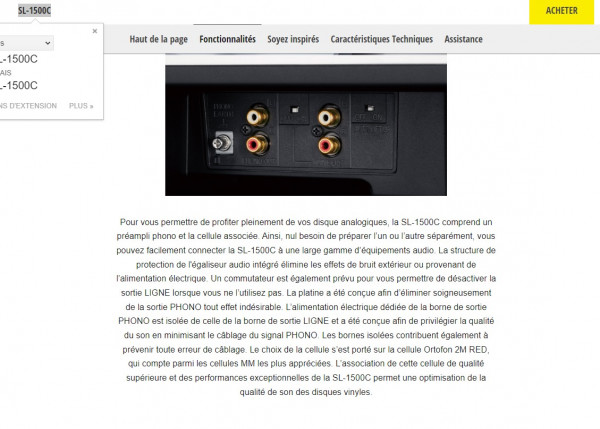

La réponse ne serait-elle pas dans ce commentaire ?

[Dagda]

Ca ne donne pas la tension de sortie mais ça donne l'info qu'il faut bien mettre le switch "line" sur Off lorsque l'on utilise la sortie Phono.
Ne pas oublier de raccorder la masse aussi !

D.

[MickeyCam]

Bonjour,

ça veut dire quoi ?



depuis quand il y a de l'alimentation et de quoi sur les prises phono ?

Michel...

[Jean16]

Oui c'est bien le switch que je voulais mettre en avant.

[Dagda]

Ca sent surtout une bonne traduction merdique

[MickeyCam]

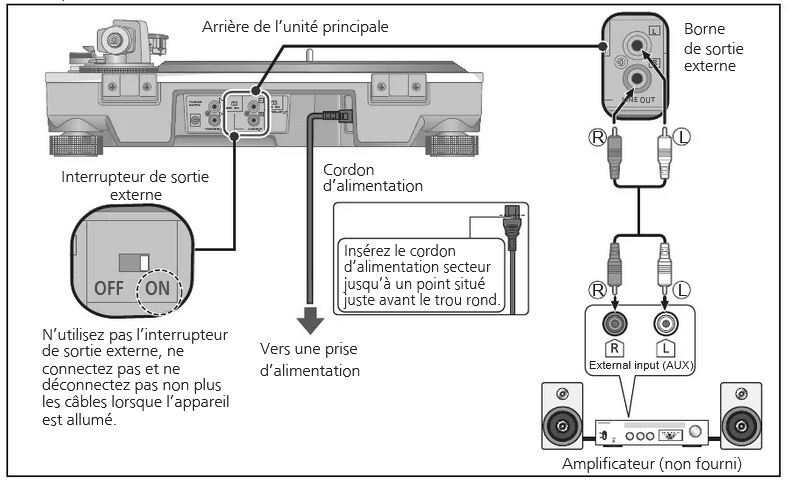

Si on utilise le préampli intégré faire comme ici, switch sur ON, et sortie sur "LINE OUT" vers l'ampli "LINE IN ou "AUX IN":

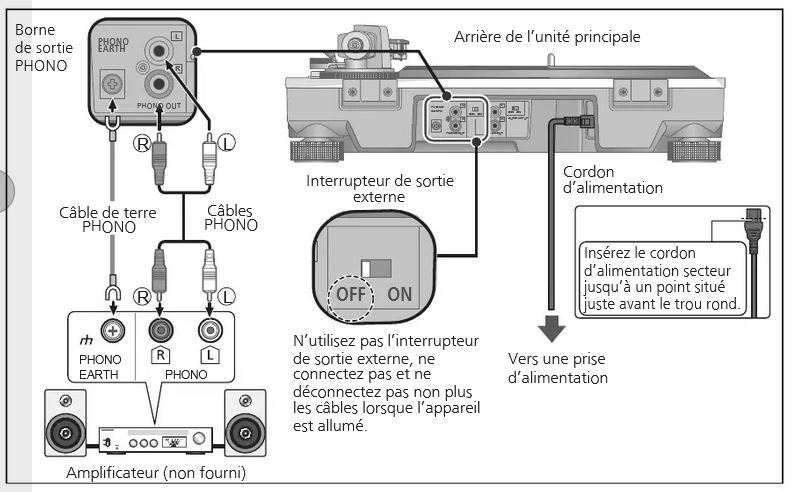

par contre si on veut utiliser le préampli de l'ampli, mettre sur "OFF" et utiliser la sortie "PHONO OUT" vers l'ampli "PHONO IN"
plus un fil de masse pour éviter tout ronflement



et il faut un seul préampli en service
si on désactive les deux préamplis le sont sera très faible et aigu
si on active les deux préamplis ça va être saturé et très grave

Michel...

[MickeyCam]

Oui, les traducs sont merdoyantes...

[marsu75]

Ca ne donne pas la tension de sortie mais ça donne l'info qu'il faut bien mettre le switch "line" sur Off lorsque l'on utilise la sortie Phono.
Ne pas oublier de raccorder la masse aussi !

D.

Sur mon modèle SL-1500 (sans le C), sans doute plus ancien que la SL-1500C, la connectique est plus épurée, pas de switch, juste une sortie phono, et la masse.

[Dagda]

Ah oui en effet ... mais toujours pas d'information sur le niveau de sortie.
Bon clairement il est trop faible !
Donc il faut un préampli phono qui pourrait avoir un réglage de gain avant d'attaquer l'ampli.

D.
