Calibration du Sony VW40

Message » 12 Fév 2010 21:59

bonjour,

est il possible de récupérer encore l'étalon du VW40 , je n'arive pas à remettre la main dessus ,

cause changement de player et source , je voudrai refaire une calibration
merci
callaway

Messages: 2215
Inscription Forum: 01 Oct 2000 2:00
Localisation: Toulouse
  • offline

Message » 14 Fév 2010 2:03

Lien page 1

A quoi ça sert que je me décarcasse :D

Alain
ALBO

Messages: 18996
Inscription Forum: 04 Mar 2001 2:00
  • offline

Message » 22 Sep 2010 23:48

On ne calibre plus les VW40 ? :D

Recalibré après 3 mois et 1 film jour, j'ai dû réajuster et je constate que le RCP a de plus en plus d'utlité.

Alain
ALBO

Messages: 18996
Inscription Forum: 04 Mar 2001 2:00
  • offline

Message » 20 Fév 2011 13:27

Si on calibre et on en bave. Je posterai ce soir mes réglages, ma spyder3 fume, les 1800h du projo de Daigoro me donne du mal. Couplé à un S760 je ne parviens pas à mesurer de 0 à 10 ire, et de 90 à 100 ire il me semble, sur la courbe il n'y a rien pour ces valeurs.

Voilà, ça fait 4 jours maintenant que je me bats, si l'un d'entre vous, au hasard Mlill a une idée sur l'absence de mesure entre 0 et 10 et entre 90 et 100 je suis preneur, de même que tout conseil général sur les pistes à emprunter pour régler mes problèmes. Je poste les "voisinages" dans le post suivant.
Fichiers joints
S760 esp col etendu gamma3 RCP on.chc
(15.14 Kio) Téléchargé 72 fois

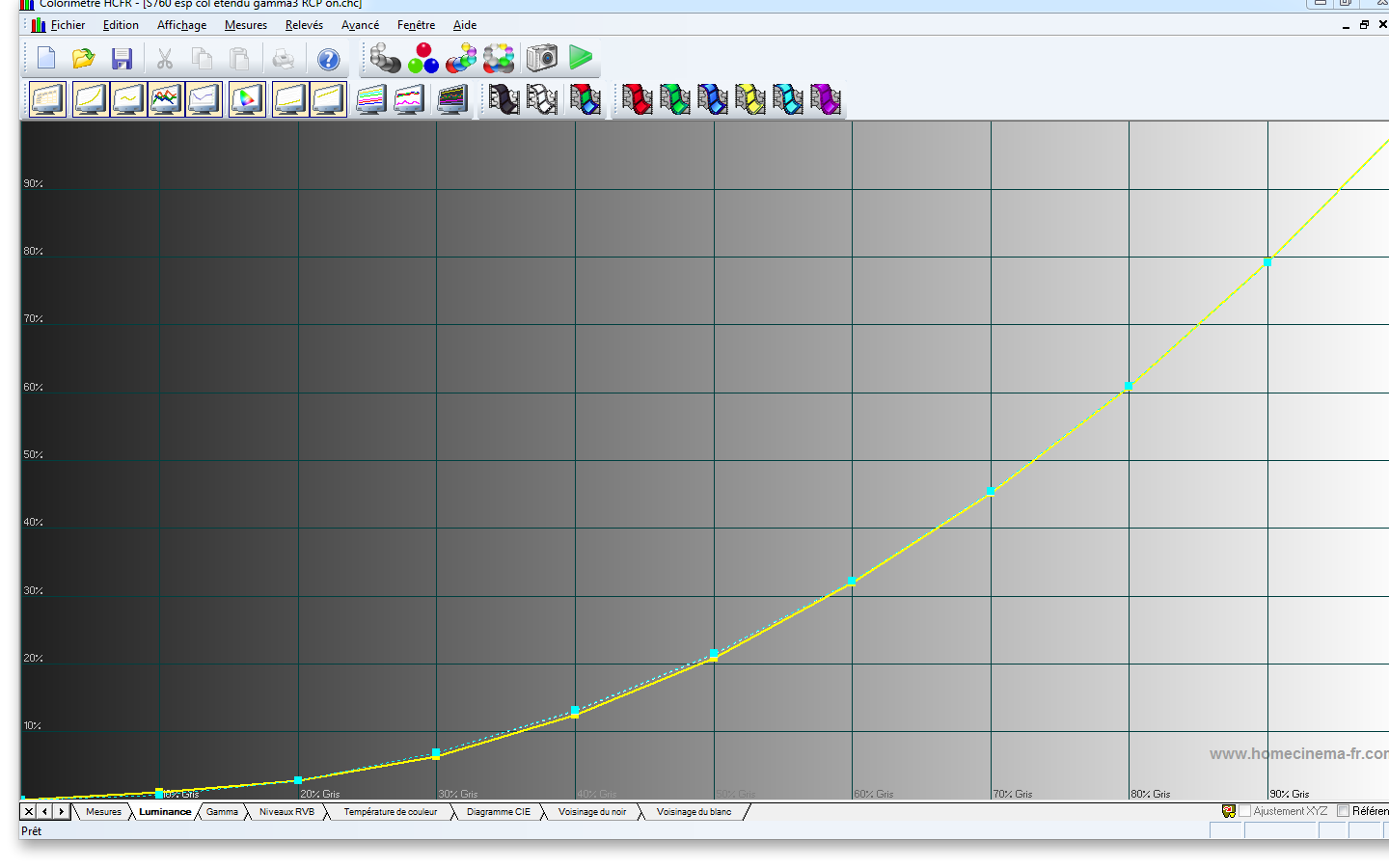

capture 1.png
capture 2.png
je ne comprends pas pourquoi je n'ai rien entre 0 et 10 ire, besoin d'aide les gars

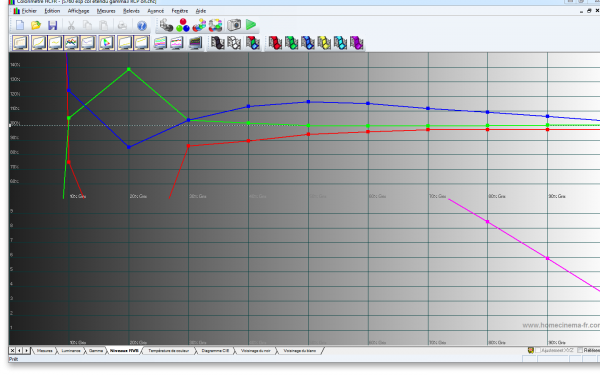

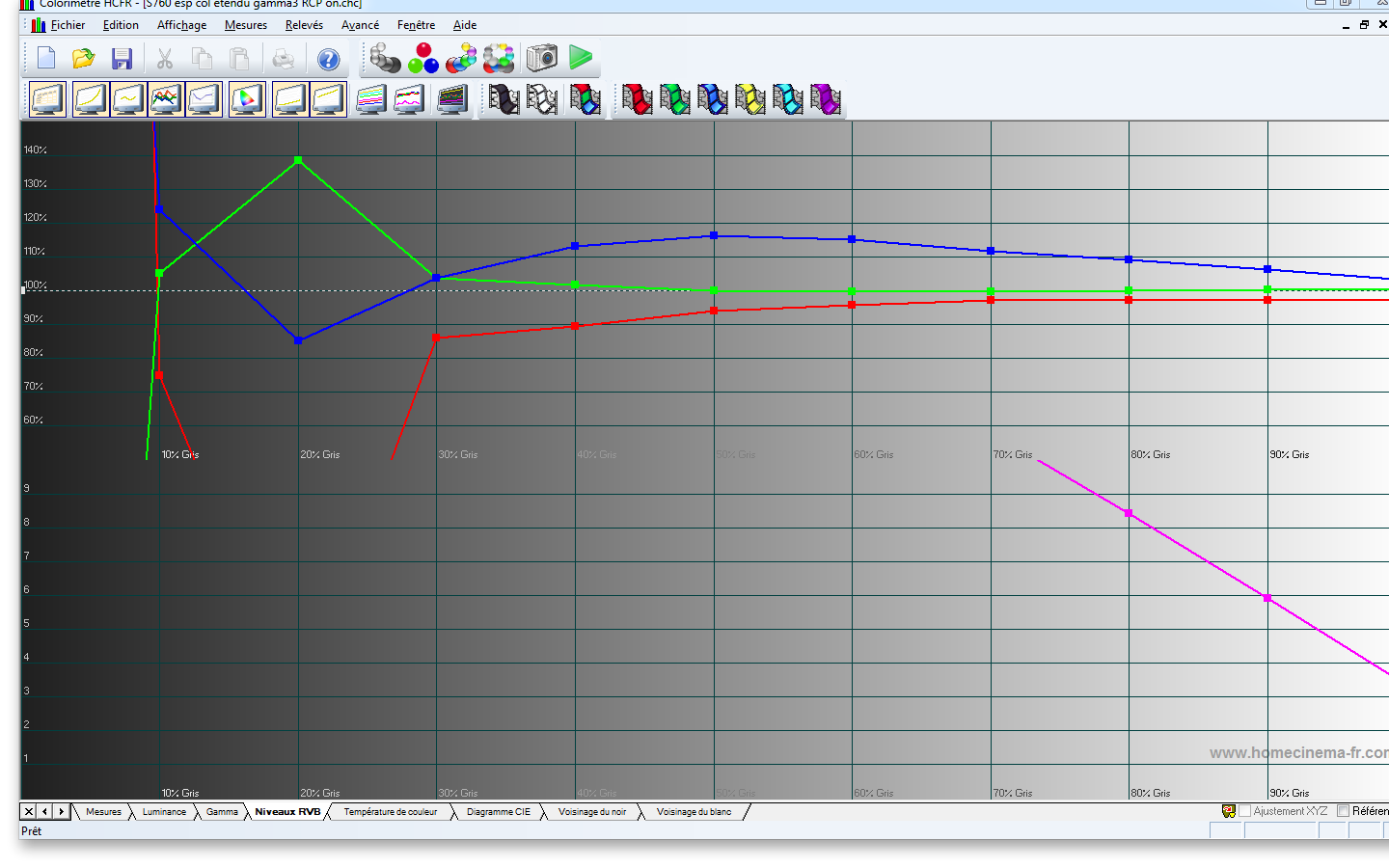

capture 3.png
c'est la java mais ça peut s'arranger
capture 4.png
Dur dur entre 0 et 30 !!!
Dernière édition par sangoku le 21 Fév 2011 22:48, édité 1 fois.
sangoku

Messages: 572
Inscription Forum: 11 Juil 2003 2:54
Localisation: Le Mans, le pays de la rillette
  • offline

Message » 21 Fév 2011 20:01

Voici le voisinage du noir et du blanc. Et mon préféré le CIE.
Fichiers joints
capture 5.png
Trop facile avec le RCP
capture 6.png
J'ai vraiment du mal avec le gamma
capture 7.png
peur de massacrer le gamma en baissant le contraste.
sangoku

Messages: 572
Inscription Forum: 11 Juil 2003 2:54
Localisation: Le Mans, le pays de la rillette
  • offline

Message » 24 Jan 2013 12:15

Salut !

Après quelques soirées de calibration voilà ce que j'obtiens :

Pour info :
- 1000 heures
- mode étendu
- Utilisateur 3
- Contrast 85, lumière 43, couleur 55
Temp. couleur :
--Gain--
- R 5
- G -20
- B -27
--Pola--
- R -10
- G -14
- B -19
Noir : Haut
Gamma 2
RCP : on

Le réglage du gamma ce situe à 1.7 en moyenne , impossible d'aller plus haut sauf avec l'iris activé, ce qui provoque une pointe à 2.00 de 0 à 10 ire et une pointe à 2.00 de 80 à 100 ire.

Fonctionne avec un Popcorn A 400 16-235 en Ycbcr 709.



J'ai essayé de travailler le triangle avec le RCP mais avec des conséquences sur les saturations...

Comment puis-je faire pour placer les saturations sur la référence ? augmenter la couleur ?

Merci de votre aide éventuelle.
touri85

Messages: 535
Inscription Forum: 13 Juil 2006 11:43
Localisation: Loire Atlantique
  • offline

Message » 24 Jan 2013 16:27

Le diagramme CIE est correct, les courbes RVB aussi, compte tenu de ce qu'il est possible d'obtenir avec une lampe de cet âge.
Moins on touche au RCP et mieux on se porte.
Je suis plus ennuyé par le gamma de 1.7.

Il faudrait avoir le projecteur entre les mais pour comprendre.

Michel
Avatar de l’utilisateur
MLill
Membre d'Honneur - Contributeur
Membre d'Honneur - Contributeur

Messages: 19139
Inscription Forum: 08 Déc 1999 2:00
  • offline

Message » 24 Jan 2013 17:02

Merci Michel,

Je vais refaire des tests demain si j'ai un peu de temps sur le gamma.

J'ai déjà testé avec le gamma 3 mais cela à pour effet de me boucher les noirs.

Je posterais les résultats.

Merçi.
touri85

Messages: 535
Inscription Forum: 13 Juil 2006 11:43
Localisation: Loire Atlantique
  • offline

Message » 26 Jan 2013 12:50

Salut, voici les nouveaux réglages :

Le gamma (gamma 3)


Gamma iris On :


Les RVB Iris OFF :


RVB Iris ON :


Le CIE sans RCP :


Saturation sans RCP :


Saturation avec RCP et iris On :


Je laisserais bien le triangle comme cela mais j'ai le rouge qui sature !
Qu'elle sont vos conseils ?

Merci.
touri85

Messages: 535
Inscription Forum: 13 Juil 2006 11:43
Localisation: Loire Atlantique
  • offline

Message » 26 Jan 2013 13:27

Effectivement tu peux laisser le vert tel qu'il est mais ce ne serait pas une mauvaise idée de rapprocher le rouge de la norme pour avoir un rendu plus naturel.
Ne te fatigue pas à faire des relevés iris automatique actif.
Sur les Sony il suffit de faire les réglages corrects iris off.

Michel
Avatar de l’utilisateur
MLill
Membre d'Honneur - Contributeur
Membre d'Honneur - Contributeur

Messages: 19139
Inscription Forum: 08 Déc 1999 2:00
  • offline

Message » 27 Jan 2013 11:59

Merci Michel,

Je posterais les futurs réglages avec la correction du rouge.

:thks:
touri85

Messages: 535
Inscription Forum: 13 Juil 2006 11:43
Localisation: Loire Atlantique
  • offline

Message » 09 Fév 2013 11:40

Maintenant que j'ai ma sonde et chromapure j'ai voulu tester comme ça pour voir une calibration de mon VW40 qui a ............ 3100h.
C'est très dur, il y a des aberrations, mais l'exercice est sympa pour comprendre les mécanismes.
J'ai flingué le vert mais je sais comment le récupérer, en revanche je n'arrive pas à redescendre le jaune, je sais le déplacer de Droite à gauche mais pas redescendre vers la référence.

Pour ma nouvelle lampe avez vous une idée des bases sur lesquelles partir : gamma off ? 1, 2 ou 3, température de couleur, mode large ou standard, mode dynamique ? ou cinema voire standard, ou même perso ?

Quels sont les choix à faire pour se rapprocher de base des références ? Parce que je ne peux tirer aucune conclusion à partir de ma vieille lampe.

Merci d'avance.
Fichiers joints
Premiere calibration sommaire.pdf
(1.66 Mio) Téléchargé 98 fois
sangoku

Messages: 572
Inscription Forum: 11 Juil 2003 2:54
Localisation: Le Mans, le pays de la rillette
  • offline

Message » 10 Fév 2013 11:09

Dans l'ordre d'importance :
- le gamma
- l'échelle de gris
- ...
- en dernier le gamut.

Gamma off si la lampe est neuve, sinon chercher le réglage usine le moins éloigné d'une droite à 2.2.

La température de couleur m'a l'air correctement maîtrisée dans le graphe joint.
Difficile de faire mieux.

Le réglage de gamut est toujours plus complexe et est tributaire de l'âge de la lampe et de la précision de la sonde.
Il faut si possible se rapprocher de la norme.

Michel
Avatar de l’utilisateur
MLill
Membre d'Honneur - Contributeur
Membre d'Honneur - Contributeur

Messages: 19139
Inscription Forum: 08 Déc 1999 2:00
  • offline

Message » 10 Fév 2013 11:22

MLill a écrit:Dans l'ordre d'importance :
- le gamma
- l'échelle de gris
- ...
- en dernier le gamut.

Gamma off si la lampe est neuve, sinon chercher le réglage usine le moins éloigné d'une droite à 2.2.

La température de couleur m'a l'air correctement maîtrisée dans le graphe joint.
Difficile de faire mieux.

Le réglage de gamut est toujours plus complexe et est tributaire de l'âge de la lampe et de la précision de la sonde.
Il faut si possible se rapprocher de la norme.

Michel


C'est un excercice de style que j'ai tenté, je ne m'attendais pas à grand chose vu l'usure de la lampe: 3100h
Ma sonde est une i1d3 pro enhanced qui a 2 semaines, en rapport qualité/prix elle est ce qui se fait de mieux il me semble. Je pense ramener le vert sans trop de problème. En revanche, le jaune, je ne comprends pas comment le rapprocher de la norme. Je vais poursuivre l'entraînement jusqu'à la mort de cette lampe, pour comprendre les mécanismes.
Sais tu quel mode de départ se rapproche le plus de la norme : dynamique ( je crois que c'est loin d'être le cas ), standard, cinéma ? etc.
sangoku

Messages: 572
Inscription Forum: 11 Juil 2003 2:54
Localisation: Le Mans, le pays de la rillette
  • offline

Message » 10 Fév 2013 14:45

Dynamique est à proscrire quelle que soit la marque.
Sinon c'est parfois cinéma parfois standard, je pense que dans ton cas c'est plutôt cinéma.
Mais, vu l'âge de la lampe, les réglages d'origine n'ont plus aucune pertinence.
Cela vaut aussi pour le gamut hélas.

Je ne connais pas la i1d3 pro mais, par construction, ce type de sonde peut avoir des problèmes pour mesurer correctement le gamut de certains projecteurs.
Le VW40 devrait poser moins de problèmes que d'autres.

Michel
Avatar de l’utilisateur
MLill
Membre d'Honneur - Contributeur
Membre d'Honneur - Contributeur

Messages: 19139
Inscription Forum: 08 Déc 1999 2:00
  • offline
