Ampli complément pour HC : welcome to the couillus series

Message » 16 Déc 2017 23:47

Evidemment, ça simplifie les achats de composants :mdr:
scoutOne

Messages: 4376
Inscription Forum: 20 Déc 2004 21:25
Localisation: 78, à côté des lions et autres zèbres
  • offline

Annonce

Message par Google » 16 Déc 2017 23:47



Publicite


Encart supprimé pour les membres HCFR

Message » 17 Déc 2017 10:27

Voilà...
Je vais avoir des carte vu-mètre qui serviront pas, mais c'est pas grave

La configuration dans mon profil


Au pays des maxi piafs, juste à coté de leur grosse piscine...
Auteur du seul intégré DIY pas désintégré à base d'UGS + UP de monsieur PASS.
A des tiks, plein de tiks, pour le bonheur de ses oreilles, et un chat vumètrivore. Titanium addict
Avatar de l’utilisateur
beb
Membre HCFR
Membre HCFR

Messages: 9974
Inscription Forum: 02 Mar 2002 2:00
Localisation: Pas loin de chez les grues
  • online

Message » 17 Déc 2017 21:21

j'ai bossé sur les façades AR (oui 2 car une de chaque coté)



La configuration dans mon profil


Au pays des maxi piafs, juste à coté de leur grosse piscine...
Auteur du seul intégré DIY pas désintégré à base d'UGS + UP de monsieur PASS.
A des tiks, plein de tiks, pour le bonheur de ses oreilles, et un chat vumètrivore. Titanium addict
Avatar de l’utilisateur
beb
Membre HCFR
Membre HCFR

Messages: 9974
Inscription Forum: 02 Mar 2002 2:00
Localisation: Pas loin de chez les grues
  • online

Message » 29 Jan 2018 21:42

Reçu les PCb (merci Marc)
On va pouvoir commencer la soudure...

La configuration dans mon profil


Au pays des maxi piafs, juste à coté de leur grosse piscine...
Auteur du seul intégré DIY pas désintégré à base d'UGS + UP de monsieur PASS.
A des tiks, plein de tiks, pour le bonheur de ses oreilles, et un chat vumètrivore. Titanium addict
Avatar de l’utilisateur
beb
Membre HCFR
Membre HCFR

Messages: 9974
Inscription Forum: 02 Mar 2002 2:00
Localisation: Pas loin de chez les grues
  • online

Message » 19 Mai 2018 18:41

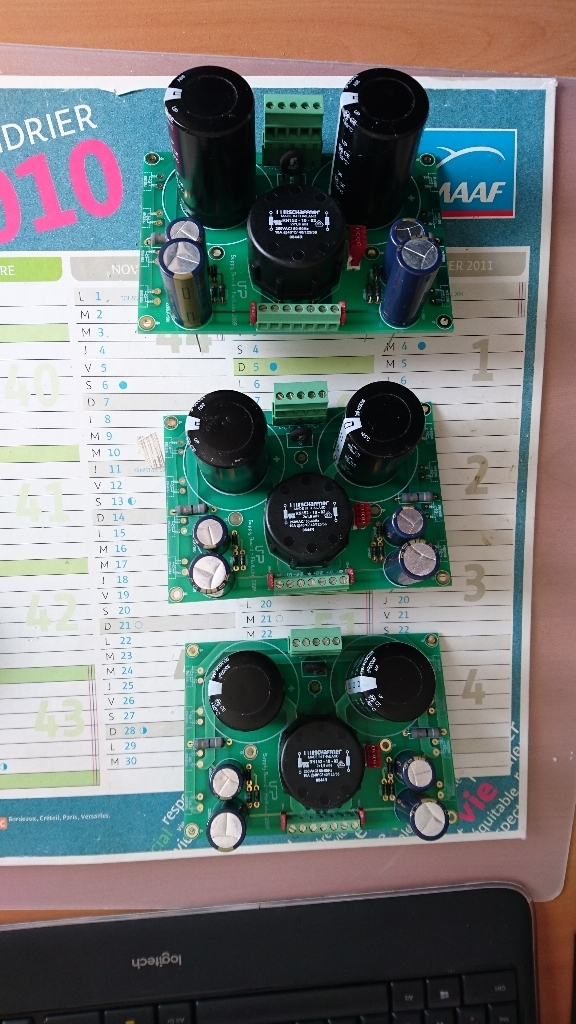

Et 1, et 2 et 3 alims ....
Dernière édition par beb le 19 Mai 2018 22:08, édité 1 fois.

La configuration dans mon profil


Au pays des maxi piafs, juste à coté de leur grosse piscine...
Auteur du seul intégré DIY pas désintégré à base d'UGS + UP de monsieur PASS.
A des tiks, plein de tiks, pour le bonheur de ses oreilles, et un chat vumètrivore. Titanium addict
Avatar de l’utilisateur
beb
Membre HCFR
Membre HCFR

Messages: 9974
Inscription Forum: 02 Mar 2002 2:00
Localisation: Pas loin de chez les grues
  • online

Message » 19 Mai 2018 21:56

Oups, y'a pas l'image :lol: !

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
Avatar de l’utilisateur
ASP68
Membre HCFR
Membre HCFR

Messages: 4062
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 19 Mai 2018 22:22

Ca devrait aller mieux

La configuration dans mon profil


Au pays des maxi piafs, juste à coté de leur grosse piscine...
Auteur du seul intégré DIY pas désintégré à base d'UGS + UP de monsieur PASS.
A des tiks, plein de tiks, pour le bonheur de ses oreilles, et un chat vumètrivore. Titanium addict
Avatar de l’utilisateur
beb
Membre HCFR
Membre HCFR

Messages: 9974
Inscription Forum: 02 Mar 2002 2:00
Localisation: Pas loin de chez les grues
  • online

Message » 19 Mai 2018 23:10

C'est les mêmes ? On dirait qu'ils sont de plus en plus petit ?

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
Avatar de l’utilisateur
ASP68
Membre HCFR
Membre HCFR

Messages: 4062
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 20 Mai 2018 9:52

Effet d'optique...

La configuration dans mon profil


Au pays des maxi piafs, juste à coté de leur grosse piscine...
Auteur du seul intégré DIY pas désintégré à base d'UGS + UP de monsieur PASS.
A des tiks, plein de tiks, pour le bonheur de ses oreilles, et un chat vumètrivore. Titanium addict
Avatar de l’utilisateur
beb
Membre HCFR
Membre HCFR

Messages: 9974
Inscription Forum: 02 Mar 2002 2:00
Localisation: Pas loin de chez les grues
  • online

Message » 20 Jan 2019 15:51

Petit retour.

Alors comment qu'on met 3 canaux Up dans un boitier de largeur 435mm.

Je suis parti sur des rads de hauteur 180mm, comme le guppys, parce que je sais que ça marche, et je veux une certaine homogénéité en esthétique (guppys et trup devraient faire la même hauteur

Première solution : on réplique 3 canaux UP du guppys, et on les case dans le boitier, les 2 premiers sur le coté idem le guppys, le troisième au milieu. Rappel, un canal de guppys c'est 400mm de long avec un rad de 100 pour les alims et un rad de 300 pour la partie ampli. Et une largeur de peu ou prou 75mm (ça permet de faire rentrer les capas.
Bilan ?
- Ca rentre, 40+40+40+75+75+75=345mm, inférieur à 435mm.
- le canal du milieu est "un peu" engoncé, donc risque de chauffer pas comme les copains, et risque de chauffer ce qu'il y a autour
- je sais pas trop où coller les transfos mis à part entre le radiateur du canal central et un des canaux latéraux. ET 3 transfos de 140 cote à cote ça fait plus de 400mm de profondeur sauf à tricher un peu...
- j'ai de la place sur la façade arrière pour rentrer tous les connecteurs entrée/sortie

Deuxième solution : venue en voyant un parasound... 2 canaux latéraux de guppys de chaque coté, et un semi canal... derrière (semi canal= juste partie ampli soit 300mm. En effet 435-2*40=355mm >300, et ça me laisse 55mm pour les connecteurs divers et (a)variés.
Après 3 transfos à caser = pas trop de souci, on peut en coller 2 sur un des canaux latéraux, un sur l'autre (avec l'alim du troisième).
- ça rentre aussi, et mieux vu qu'on gagne 300mmx75mm de surface
- tous les canaux sont à refroidissement extérieur "identique"
- les transfos je sais où les coller
mais j'ai plus des masses de place pour les connecteurs.

J'en suis à développer les 2 en CAO pour voir où je vais...
To be continued

La configuration dans mon profil


Au pays des maxi piafs, juste à coté de leur grosse piscine...
Auteur du seul intégré DIY pas désintégré à base d'UGS + UP de monsieur PASS.
A des tiks, plein de tiks, pour le bonheur de ses oreilles, et un chat vumètrivore. Titanium addict
Avatar de l’utilisateur
beb
Membre HCFR
Membre HCFR

Messages: 9974
Inscription Forum: 02 Mar 2002 2:00
Localisation: Pas loin de chez les grues
  • online

Message » 20 Jan 2019 21:28

beb a écrit:Petit retour.

Alors comment qu'on met 3 canaux Up dans un boitier de largeur 435mm.

Je suis parti sur des rads de hauteur 180mm, comme le guppys, parce que je sais que ça marche, et je veux une certaine homogénéité en esthétique (guppys et trup devraient faire la même hauteur

Première solution : on réplique 3 canaux UP du guppys, et on les case dans le boitier, les 2 premiers sur le coté idem le guppys, le troisième au milieu. Rappel, un canal de guppys c'est 400mm de long avec un rad de 100 pour les alims et un rad de 300 pour la partie ampli. Et une largeur de peu ou prou 75mm (ça permet de faire rentrer les capas.
Bilan ?
- Ca rentre, 40+40+40+75+75+75=345mm, inférieur à 435mm.
- le canal du milieu est "un peu" engoncé, donc risque de chauffer pas comme les copains, et risque de chauffer ce qu'il y a autour
- je sais pas trop où coller les transfos mis à part entre le radiateur du canal central et un des canaux latéraux. ET 3 transfos de 140 cote à cote ça fait plus de 400mm de profondeur sauf à tricher un peu...
- j'ai de la place sur la façade arrière pour rentrer tous les connecteurs entrée/sortie


Deuxième solution : venue en voyant un parasound... 2 canaux latéraux de guppys de chaque coté, et un semi canal... derrière (semi canal= juste partie ampli soit 300mm. En effet 435-2*40=355mm >300, et ça me laisse 55mm pour les connecteurs divers et (a)variés.
Après 3 transfos à caser = pas trop de souci, on peut en coller 2 sur un des canaux latéraux, un sur l'autre (avec l'alim du troisième).
- ça rentre aussi, et mieux vu qu'on gagne 300mmx75mm de surface
- tous les canaux sont à refroidissement extérieur "identique"
- les transfos je sais où les coller
mais j'ai plus des masses de place pour les connecteurs.

J'en suis à développer les 2 en CAO pour voir où je vais...
To be continued

Bon eh bien ça rentre pas les transfos...
Donc, on va continuer sur la version DGC (droite, gauche, cul)...

La configuration dans mon profil


Au pays des maxi piafs, juste à coté de leur grosse piscine...
Auteur du seul intégré DIY pas désintégré à base d'UGS + UP de monsieur PASS.
A des tiks, plein de tiks, pour le bonheur de ses oreilles, et un chat vumètrivore. Titanium addict
Avatar de l’utilisateur
beb
Membre HCFR
Membre HCFR

Messages: 9974
Inscription Forum: 02 Mar 2002 2:00
Localisation: Pas loin de chez les grues
  • online

Message » 20 Jan 2019 23:14

Salut. Avec une CAO on se rendrais mieux compte de la place.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
Avatar de l’utilisateur
ASP68
Membre HCFR
Membre HCFR

Messages: 4062
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 20 Jan 2019 23:19

Demain vous en verrez plus, il me faut trouver un hébergeur d'image...

La configuration dans mon profil


Au pays des maxi piafs, juste à coté de leur grosse piscine...
Auteur du seul intégré DIY pas désintégré à base d'UGS + UP de monsieur PASS.
A des tiks, plein de tiks, pour le bonheur de ses oreilles, et un chat vumètrivore. Titanium addict
Avatar de l’utilisateur
beb
Membre HCFR
Membre HCFR

Messages: 9974
Inscription Forum: 02 Mar 2002 2:00
Localisation: Pas loin de chez les grues
  • online

Message » 20 Jan 2019 23:34

Google photo ?

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
Avatar de l’utilisateur
ASP68
Membre HCFR
Membre HCFR

Messages: 4062
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 21 Jan 2019 23:31

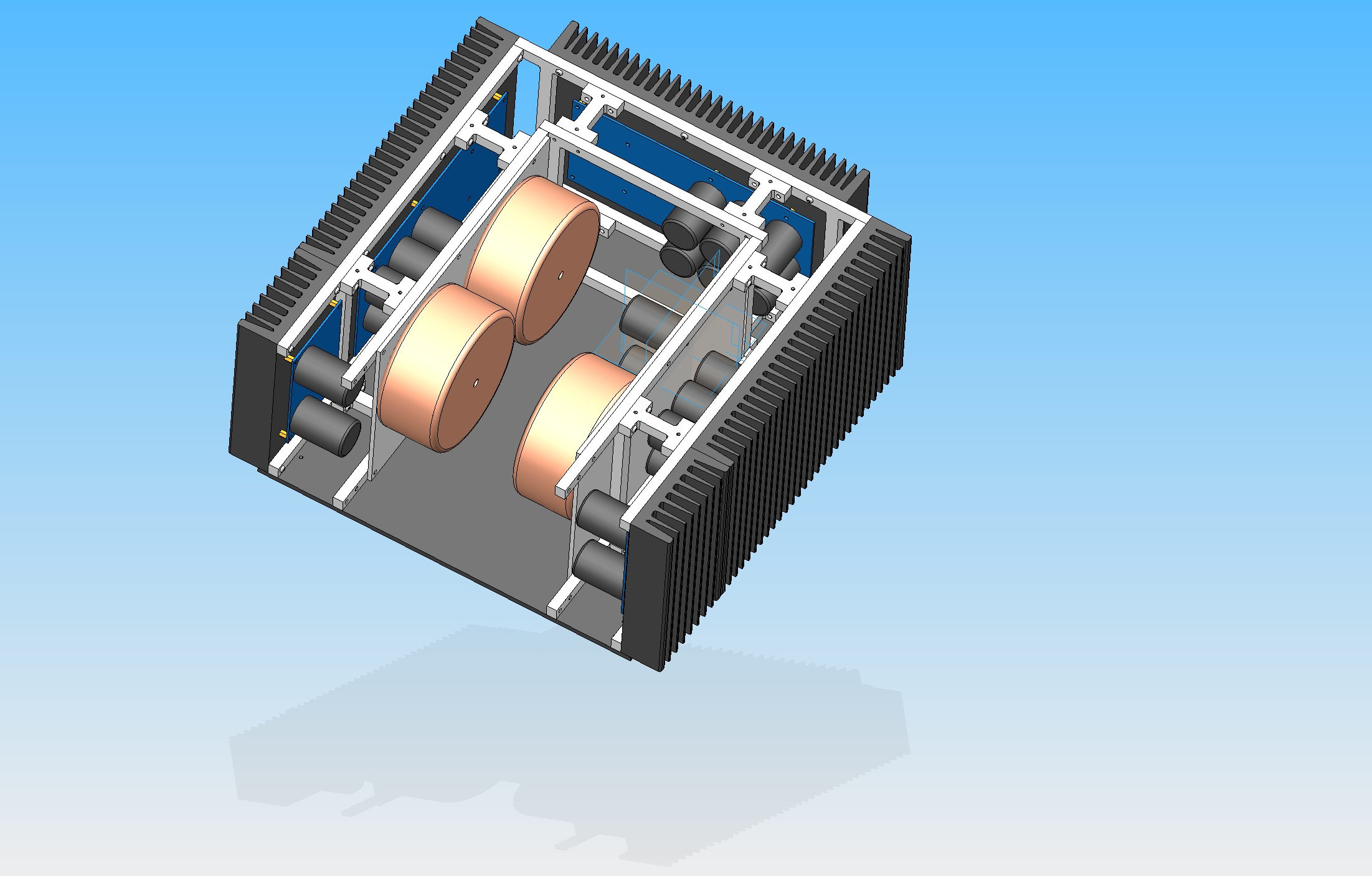

Voilà pour que ce soit un peu plus clair...


Reste pas mal de taf, coller les cartes de démarrage

faire la façade et les PCB qui vont avec (LED error/standBye, bouton démarrage)
Les façades AR

La configuration dans mon profil


Au pays des maxi piafs, juste à coté de leur grosse piscine...
Auteur du seul intégré DIY pas désintégré à base d'UGS + UP de monsieur PASS.
A des tiks, plein de tiks, pour le bonheur de ses oreilles, et un chat vumètrivore. Titanium addict
Avatar de l’utilisateur
beb
Membre HCFR
Membre HCFR

Messages: 9974
Inscription Forum: 02 Mar 2002 2:00
Localisation: Pas loin de chez les grues
  • online
