Message » 13 Mai 2006 9:10

en gros, soit c'est la façade qu'on "casse", soit c'est l'arriere....

ou alors on fait un oblique sur l'arriere.... et une face avant droite, comme celle dont on s'inspire.
cameo

Messages: 1752
Inscription Forum: 12 Sep 2001 2:00
Localisation: Flandre maritime (59)
  • offline

Annonce

Message par Google » 13 Mai 2006 9:10



Publicite


Encart supprimé pour les membres HCFR

Message » 13 Mai 2006 10:05

Autre possibilité, toujours sur la même base.
Fichiers joints
Serjac

Messages: 3386
Inscription Forum: 18 Fév 2005 17:16
Localisation: Rouen
  • offline

Message » 13 Mai 2006 11:08

Personnellement je trouve ta première solution aussi esthétique même si elle est moins originale. De plus elle offre une plus grande facilité d'adaptation si un jour on devait changer de tweeter.
poverliner

Messages: 1478
Inscription Forum: 21 Sep 2003 21:48
Localisation: 19 Corrèze
  • offline

Message » 13 Mai 2006 13:47

Perso vu que j'ai déja la face fait la face inclinée, je ferais la deuxième mais uniquement en cercle du diamètre du hp.
enelrick

Messages: 3669
Inscription Forum: 25 Fév 2003 22:21
Localisation: Saint Germain en Laye (78)
  • offline

Message » 13 Mai 2006 22:17

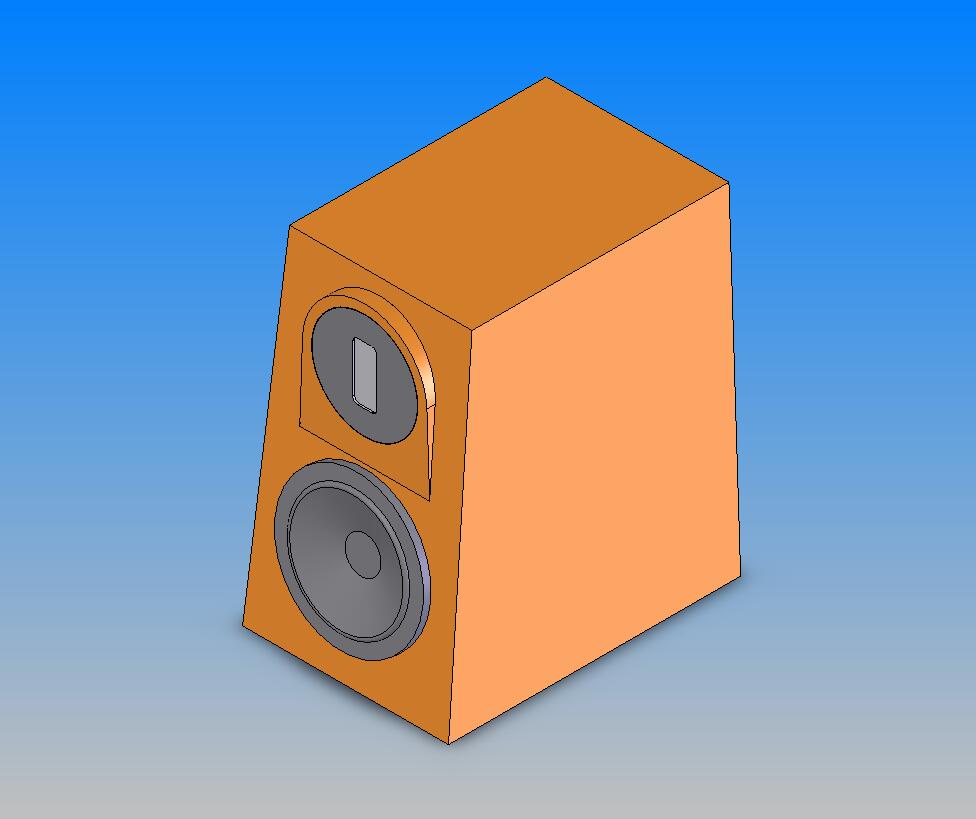

Voila une photo de la petite monitor avec quelques cotes.
J'aimerais être capable d'éditer des photos sans passer par le cadre .jpg qui manque totalement de convivialité. Je suis chez club-internet qui possède un album photos. Mais voila des heures que j'essaie d'intègrer des photos dans un message sans succès. Si quelqu'un peut m'aider je promet de fournir tout ce que vous souhaiterez.
A+ Serge
Fichiers joints
Serjac

Messages: 3386
Inscription Forum: 18 Fév 2005 17:16
Localisation: Rouen
  • offline

Message » 13 Mai 2006 23:12

Et bien ça y est ! Avec l'aide précieuse de Poverliner je réussi à intèger ma 1ère photo en ligne.


La qualité n'est pas extraordinaire mais il s'agit d'une photo exportée à partir de Solidworks. Il va falloir de que cherche si on ne peut pas faire mieux, à moins que quelqu'un n'ai la solution.

Idem pour la taille, dans l'avenir je ferais plus petit.

A+ Serge
Dernière édition par Serjac le 14 Mai 2006 21:14, édité 1 fois.
Serjac

Messages: 3386
Inscription Forum: 18 Fév 2005 17:16
Localisation: Rouen
  • offline

Message » 13 Mai 2006 23:21

Alan, fiston de jl Dudu :mdr:

Bonsoir m’sieur Serjac !
Alors pour ce faire, voici la marche à suivre:

1- Tout d’abords tapotez votre texte (logique me direz-vous…)
2- Ensuite, lancez dans une autre fenêtre Internet ce site web
3- A partir d’ici, uploadez votre photo (en cliquant sur «Browse», puis sur «Host It»).
4- Une fois la photo en ligne (ça peut prendre quelques secondes…) copiez la deuxième adresse, et collez là dans votre message.


Voilà !

... Arfff... grillé par Poverliner :lol:
jl dudu

Messages: 2358
Inscription Forum: 11 Nov 2004 22:09
  • offline

Message » 13 Mai 2006 23:41

Effectivement Alan, Poverliner a dégainé plus vite que toi, mais merci tout de même. Et continue ta formation Solidworks de façon que ton père devienne très performant.
A+ Serge
Serjac

Messages: 3386
Inscription Forum: 18 Fév 2005 17:16
Localisation: Rouen
  • offline

Message » 14 Mai 2006 9:47

Super Serge, là c'est du concret et déjà une chouette base de travail. :wink:
Donc là, c'est la petite monitor de 10 litres. Tu as tenu compte de quelle épaisseur de médium pour en arriver a ces dimensions ?
Sinon tu aurais le même plan pour la grande monitor que l'on se rende compte des dimensions ?
poverliner

Messages: 1478
Inscription Forum: 21 Sep 2003 21:48
Localisation: 19 Corrèze
  • offline

Message » 14 Mai 2006 12:32

Alors je viens de faire un rapide calcul de volume et je tombe à 17,72 litres ce qui correspondrait en fait à la grande monitor. Tu confirmes. :oops:
poverliner

Messages: 1478
Inscription Forum: 21 Sep 2003 21:48
Localisation: 19 Corrèze
  • offline

Message » 14 Mai 2006 20:30

poverliner a écrit:Alors je viens de faire un rapide calcul de volume et je tombe à 17,72 litres ce qui correspondrait en fait à la grande monitor. Tu confirmes. :oops:

Non, il s'agit de la petite monitor en épaisseur 25mm. Avec le renfort intérieur elle fait exactement 10 litres. Je vais mettre la photo de la grande monitor sur l'autre thread dans le courant de la soirée.

A+ Serge
Serjac

Messages: 3386
Inscription Forum: 18 Fév 2005 17:16
Localisation: Rouen
  • offline

Message » 14 Mai 2006 21:02

Voila pour une vue en coupe avec le renfort. Il manque encore le trou pour l'évent.
Serjac

Messages: 3386
Inscription Forum: 18 Fév 2005 17:16
Localisation: Rouen
  • offline

Message » 14 Mai 2006 22:52

super boulot !

je vais extrapoler les tailles pour du mdf en 19mm, car il m'en reste pas mal....

sur les photos de la Parsifal, voyez vous trace de matériau d' amortissement à l'intérieur ?
cameo

Messages: 1752
Inscription Forum: 12 Sep 2001 2:00
Localisation: Flandre maritime (59)
  • offline

Message » 14 Mai 2006 22:58

cameo a écrit:super boulot !

je vais extrapoler les tailles pour du mdf en 19mm, car il m'en reste pas mal....

sur les photos de la Parsifal, voyez vous trace de matériau d' amortissement à l'intérieur ?

Pour ce qui concerne l'amortissement je pense qu'il faut poser la question à Aldo qui travaille actuellement sur des protos.
Serjac

Messages: 3386
Inscription Forum: 18 Fév 2005 17:16
Localisation: Rouen
  • offline
