Mercuriale Monitor65- Audax - Tweak Vintage

Message » 28 Mar 2021 12:19

Bonjour

Peut etre un socle/pied creux relier au volume de l enceinte permettrait d augmenter le volume pour avoir un event moins gros ?

O
coset78BB

Messages: 283
Inscription Forum: 12 Sep 2010 20:19
  • offline

Annonce

Message par Google » 28 Mar 2021 12:19



Publicite


Encart supprimé pour les membres HCFR

Message » 28 Mar 2021 13:45

C'est ce qui est prevu :) j'ai commencé un pied de la section de l'enceinte hauteur 40cm.
Ça donnera un volume total de 60 litres.
2 évents de 6cm de diamètre intérieur. Agno me dit de les mettre derrière le haut parleur de grave mais ça m'aurait arrangé de les mettre dans ce pied support.
pied support.jpg
pied support.jpg (31.71 Kio) Vu 512 fois

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 09 Avr 2021 21:45

ça y est j'ai fait un des 2 pieds support qui augmentera le volume de charge !
Mais je n'ai encore pas découpé le fond de l'enceinte... :-? j'ai peur de la foirer :cry:
mercuriale monitor65.jpg

Enfin en attendant je me suis penché sur le filtrage et suis arrivé à quelque chose de très bien (en accord avec la charge actuelle)
Le filtre est celui-ci:
filtre au 09-04-21.jpg

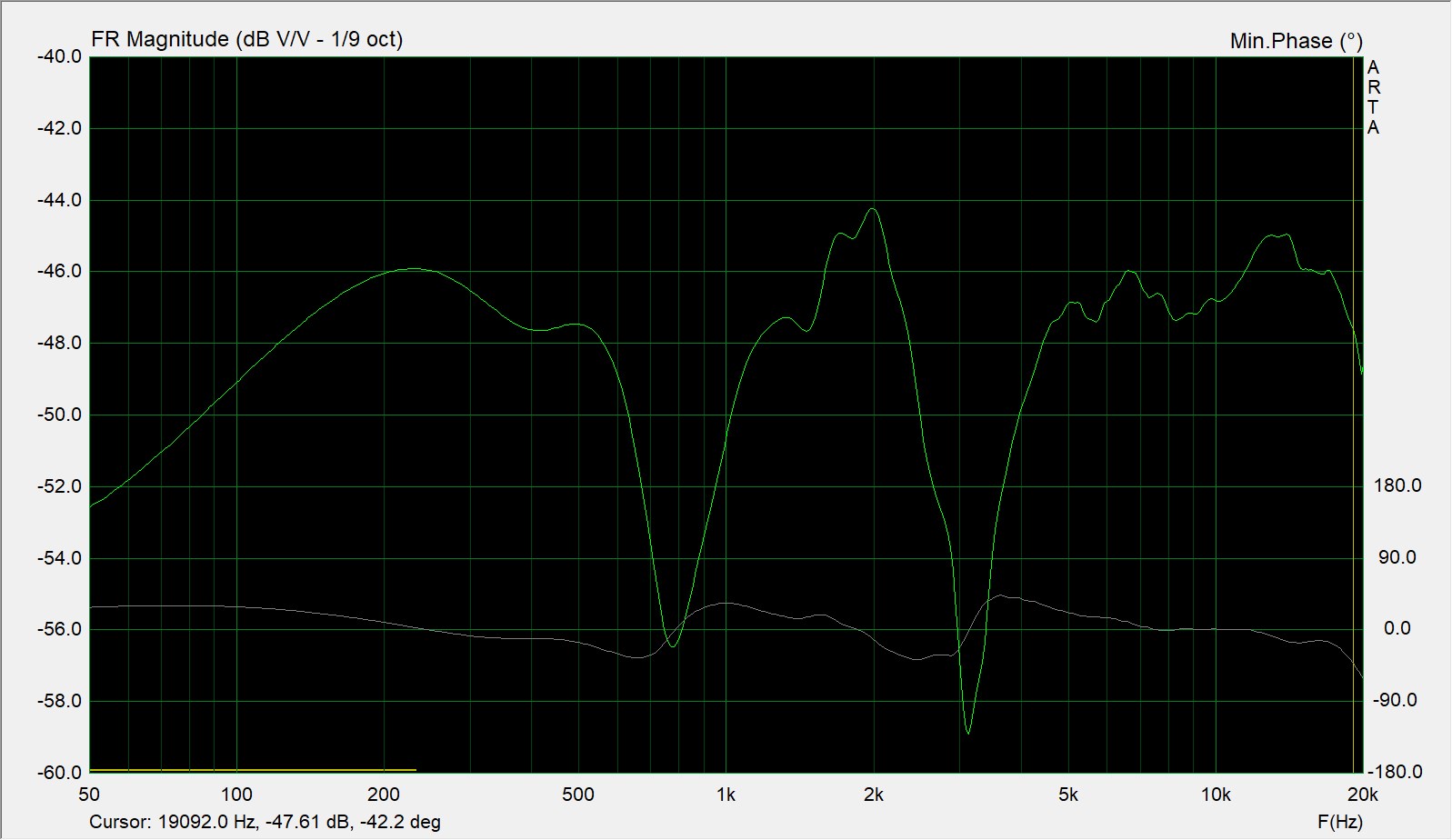

Et la mesure à 1m:
mesure 1 mètre.jpg

la courbe tient dans 2db entre 200 et 12000hz :D
Pour arriver a ce résultat il a fallut 14 composants de plus que le filtre d'origine qui n'en comportait que 5...(pour une 3 voies c'est :ko: )
pass bas à 12db sur le grave
pass bas à 18db sur le médium
pass haut à 12db sur le médium
pass haut à 18db sur le tweeter
Je peaufinerai avec la nouvelle charge :wink: mais l'équilibre est déjà excellent !
Et le reverse :wink:

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 10 Avr 2021 9:31

Hello TRACER, bon boulot, en effet ton filtre semble pas mal du tout
Pourquoi ne pas laisser le condo de 1 micF sur la self de 3.9 ?
Pour l'ouverture dans le fond de ta caisse, tu pourrais faire 4 trous diamètre 100 ,soit à la scie sauteuse soit à la défonceuse ,auquel cas tu peux suivre le tracé à ton gout
S'il te fallait reboucher, tu pourrais introduire une planche épaisseur 8 par le trou du boomer
NONO56
Membre HCFR
Membre HCFR

Messages: 742
Inscription Forum: 24 Jan 2010 19:46
Localisation: AURAY 56
  • offline

Message » 10 Avr 2021 10:20

Effectivement l'est pas simple ce filtre...

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 2588
Inscription Forum: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 10 Avr 2021 10:43

Hello Nono,
Tu as raison pour le condo de 1µf, mais je ne sais pas si je vais le mettre avec en série une résistance dont je n'ai pas encore tranché la valeur.
Le trou est fait ! le diamètre est celui du HP soit 21cm :wink:
caisson mercuriale.jpg

il faut ce filtre pour avoir une belle courbe qui sera (j’espère) synonyme d'une belle écoute :D

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 10 Avr 2021 13:50

Bonjour

Avec un trou diamètre 21 cm, il y a très peu de risque que le volume ajouté se comporte comme un résonateur.
Dans un cas similaire, j'aurai ouvert au maximum possible.

Cordialement, Dominique
PETOIN Dominique

Messages: 4050
Inscription Forum: 19 Mar 2002 2:00
Localisation: 63200
  • offline

Message » 10 Avr 2021 16:36

Assassin!
Et la rigidité du panneau
N'avait pas vu que tu es passé à 2.7mH ,donc faudrait un condo de 1.5 micF
Pour la R ,tu fait varier en regardant l'effet sur le passe-bas
Tu peux aussi jouer sur la R talon de 4.7 ohms (réduire)
NONO56
Membre HCFR
Membre HCFR

Messages: 742
Inscription Forum: 24 Jan 2010 19:46
Localisation: AURAY 56
  • offline

Message » 10 Avr 2021 18:25

Avec un trou diamètre 21 cm, il y a très peu de risque que le volume ajouté se comporte comme un résonateur.
Dans un cas similaire, j'aurai ouvert au maximum possible.

j'aurais bien aimé ouvrir plus mais les volumes sont liés par 4 vis dans les angles et déjà là en les manipulant j'ai peur que le bois lache.
au premières mesures et bien je suis déçu. j'ai l'impression que le volume en plus avec les évents n'ont rien apportés. :(

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 10 Avr 2021 18:28

je vais essayer ce que tu me conseil Nono, le condo de 1.5 et la R de 4.7.

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 12 Avr 2021 13:59

Bonjour
Tu ne devais pas mettre un autre woofer ?
O
coset78BB

Messages: 283
Inscription Forum: 12 Sep 2010 20:19
  • offline

Message » 12 Avr 2021 20:26

je voulais essayer avec le boomer d'origine avant de partir sur un autre modèle :wink:
Mais depuis hier du nouveau:
j'ai raccourci les 2 évents à 75mm.
j'ai remis une self de 3.9mH sur le boomer et ajouté un notch de 1.2µf pour killer la résonance à 2.5khz et c'est le pied :mdr:
Du grave il y en a !

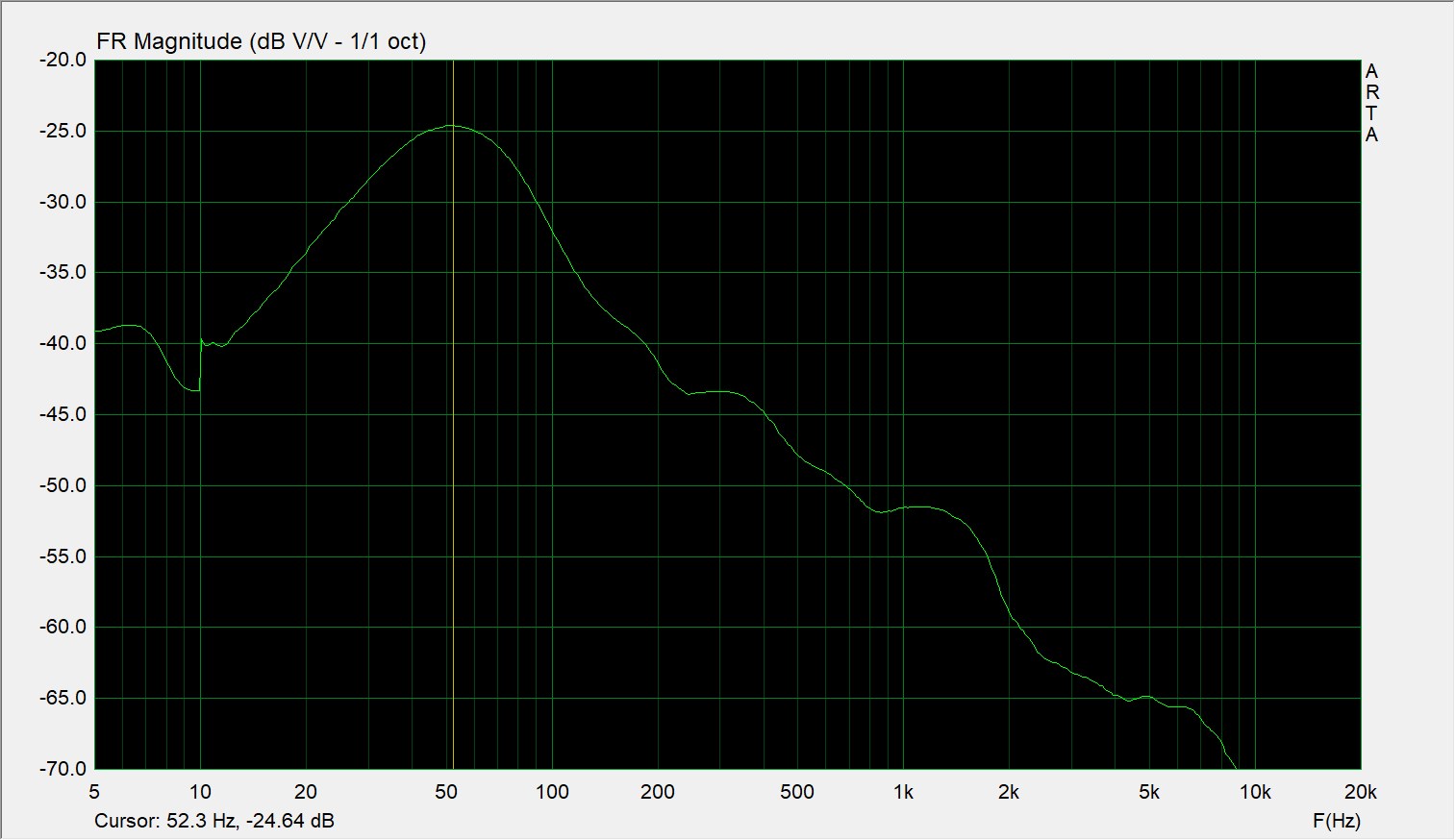

Agno m'a demandé de faire une mesure nearfield sortie d'évent. la voici:
nearfield sortie évent.jpg

la courbe tient toujours dans 2db:
courbe 2db 12-04-21.png

avec le filtre:
filtre 12-04-21.png

il me tarde de faire la 2èm mais ça sera une bonne paire d'enceinte :wink:

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 12 Avr 2021 20:35

Le filtre d'origine était celui-ci... :-? :x :grr: :cry: :evil:
avec un filtre optimisé, vos vielles enceintes peuvent devenir des voitures de courses :mdr: (a condition que les Hp soient de bonne qualité)
Ne les jetez pas ! donnez les moi :lol:
filtre origine.png

La configuration dans mon profil


Mobile Cowon M2 + Sony WH1000XM3 + HD25 et SoundMagic E10.Sennheiser HD540-HD800
Cd6004 + Dac Teac UD501 + PM64mk2 + Enceinte DIY HD33S66+SBA SB17NAC35+DX25 Vifa
Cd6004 + Rotel RA960BX+710 Onyx-PC avec foobar/box android/Kodi tab Kore vers Dac Teac UD501
tracerbox
Membre HCFR
Membre HCFR

Messages: 1676
Inscription Forum: 21 Mar 2007 10:59
Localisation: Seine et Marne
  • offline

Message » 13 Avr 2021 0:24

tracerbox a écrit:Agno m'a demandé de faire une mesure nearfield sortie d'évent. la voici:
nearfield sortie évent.jpg


au 1/24oct stp, c'est pour voir la résonance de tuyau du/des évents; au 1/1 c'est trop lissé..

La configuration dans mon profil


En acoustique, l'analyse judicieuse des résultats de mesures nécessite la connaissance de leurs seuils d'audibilité.
Avatar de l’utilisateur
Agnostic1er
Administrateur Forum DIY & Contributeur HCFR
Administrateur Forum DIY & Contributeur HCFR

Messages: 11212
Inscription Forum: 19 Oct 2005 3:26
Localisation: Corrèze, à 500m de la Dordogne
  • offline

Message » 13 Avr 2021 8:16

A vue de graphe ça a l'aur sympa...

La configuration dans mon profil


Quand on a pas ce qu'on aime, faut aimer ce qu'on a...
Avatar de l’utilisateur
Rascalito
Membre HCFR
Membre HCFR

Messages: 2588
Inscription Forum: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline
