Mini Surround

Message » 27 Sep 2022 11:28

C'est pour rejeter un pique vers les 3kHz.
Je vais tester un autre truc pour la phase, mais demain.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4791
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Annonce

Message par Google » 27 Sep 2022 11:28



Publicite


Encart supprimé pour les membres HCFR

Message » 27 Sep 2022 11:30

Esscobar a écrit:Elle est vraiment bizarre ta phase dans ta simulation, tu as beaucoup trop de rotation :siffle: .

Moi aussi je la trouve bizarre mais bon ... :mdr:

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Avatar de l’utilisateur
Dagda
Staffs DIY & Haute-Fidélité
Staffs DIY & Haute-Fidélité

Messages: 13302
Inscription Forum: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • online

Message » 27 Sep 2022 11:49

ASP68 a écrit:C'est pour rejeter un pique vers les 3kHz.

Ok, dans ce cas, je vais te proposer des composants pour payer moins cher :siffle: .

Disons 25€ :siffle:

Je vais tester un autre truc pour la phase, mais demain.

Faut pas tester, il faut bien faire :lol:
Esscobar

Messages: 5913
Inscription Forum: 27 Sep 2016 18:10
Localisation: 86 - Châtellerault
  • offline

Message » 27 Sep 2022 12:44

Esscobar

Messages: 5913
Inscription Forum: 27 Sep 2016 18:10
Localisation: 86 - Châtellerault
  • offline

Message » 27 Sep 2022 12:48

SCR fait des valeurs étranges ... sinon faut composer !

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Avatar de l’utilisateur
Dagda
Staffs DIY & Haute-Fidélité
Staffs DIY & Haute-Fidélité

Messages: 13302
Inscription Forum: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • online

Message » 27 Sep 2022 14:25

Esscobar a écrit:https://www.rumoh.eu/crossover-parts/coils/iron-core-discs-1.00mm/2593/2.70mh-iron-cored-discs-1.00mm-rdc-0-295-ohm

https://www.rumoh.eu/crossover-parts/co ... -0-210-ohm

https://www.rumoh.eu/crossover-parts/co ... -0-230-ohm

Faudra dérouler pour obtenir 33µH ;)

https://www.rumoh.eu/crossover-parts/ca ... cap100-raw

https://www.rumoh.eu/crossover-parts/ca ... cap100-raw

Trouver une 14µF c'est plus compliqué, c'est pour cela qu'il faut veiller dans VituixCAD à prendre des valeurs normalisées communes ;) .

https://www.rumoh.eu/crossover-parts/ca ... mkt-160v-5

https://www.rumoh.eu/crossover-parts/re ... 0w-ceramic

25.73€

:siffle:


Je n'ai pas de quoi mesurer le bobinage.
J'ai mis 14 uF car la SCR faisait 14 uF, mais 15 uF passe sans problème.
Pour la R3.3, sur Vituix, j'ai un pic à 50W, d'ou mon choix d'une 25w.

Merci pour ces propositions.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4791
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 27 Sep 2022 14:26

Esscobar a écrit:Faut pas tester, il faut bien faire :lol:


Pour l'instant, je ne suis qu'en "phase" développement numérique, donc c'est le moment de tester pour bien faire au réel après.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4791
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 27 Sep 2022 14:43

ASP68 a écrit:Je n'ai pas de quoi mesurer le bobinage.

Très simple, suffit de faire une mesure avec la bobine sans rien toucher, de voir où elle agit. Tu débobines quelques dizaines de tours, tu refais une mesure ... Ainsi de suite, jusqu'à ce que l'action de la bobine soit à l'endroit désiré :wink:

J'ai mis 14 uF car la SCR faisait 14 uF, mais 15 uF passe sans problème.

Ça permet des économies :mdr:

Pour la R3.3, sur Vituix, j'ai un pic à 50W, d'ou mon choix d'une 25w.

Attention souvent VituixCAD surestime les conso, il faut faire cela avec un signal musical et un crest factor adapté :wink: .

ASP68 a écrit:Pour l'instant, je ne suis qu'en "phase" développement numérique, donc c'est le moment de tester pour bien faire au réel après.

Faut pas s'emmerder, tu fenêtres, ensuite tu appliques le "estimate IR delay" au HP dont le pic d'impulsion arrive en premier et tu appliques la même valeur trouver par l'estimate IR delay aux autres HP et roule ma poule :bravo: .
Esscobar

Messages: 5913
Inscription Forum: 27 Sep 2016 18:10
Localisation: 86 - Châtellerault
  • offline

Message » 27 Sep 2022 18:07

J'ai repris mes mesures, refait fenêtrage, mise en phase, et tout et tout et .... C'est stricto sensu pareil !

2ème version filtre reprise mise en phase et fenêtrage.jpg


Pour info, j'ai une meilleur mise en phase avec la 14 uF que la 15 uF !

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4791
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 27 Sep 2022 18:24

La RF peut-être mais la phase est dans les choux ! :mdr:

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Avatar de l’utilisateur
Dagda
Staffs DIY & Haute-Fidélité
Staffs DIY & Haute-Fidélité

Messages: 13302
Inscription Forum: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • online

Message » 27 Sep 2022 18:33

Bonjour,
Pour mesurer une bobine tu peux utiliser la mesure d'impédance du haut-parleur, tu branches la bobine à la place du haut-parleur.
Nico1383

Messages: 1040
Inscription Forum: 26 Juil 2009 19:58
Localisation: Marseille
  • offline

Message » 27 Sep 2022 19:22

Dagda a écrit:La RF peut-être mais la phase est dans les choux ! :mdr:

Pas du tout, le reverse est excellent.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4791
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 27 Sep 2022 19:38

Regarde la phase... La rotation est décalée de pas mal et le phase tracking est inexistant :wink:

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Avatar de l’utilisateur
Dagda
Staffs DIY & Haute-Fidélité
Staffs DIY & Haute-Fidélité

Messages: 13302
Inscription Forum: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • online

Message » 27 Sep 2022 21:31

ASP68 a écrit:J'ai repris mes mesures, refait fenêtrage, mise en phase, et tout et tout et .... C'est stricto sensu pareil !

2ème version filtre reprise mise en phase et fenêtrage.jpg


Pour info, j'ai une meilleur mise en phase avec la 14 uF que la 15 uF !

Ta phase c'est n'importe quoi ... T'emmerdes pas et utilises "estimate IR delay", c'est fait pour ne pas se prendre la tête :wink:
Esscobar

Messages: 5913
Inscription Forum: 27 Sep 2016 18:10
Localisation: 86 - Châtellerault
  • offline

Mini Surround

Message » 27 Sep 2022 22:07

C'est un bug de vituix.
J'ai recommencer un nouveau fichier (le précédent était bien fait avec estimate IR delay), et c'est tout propre.

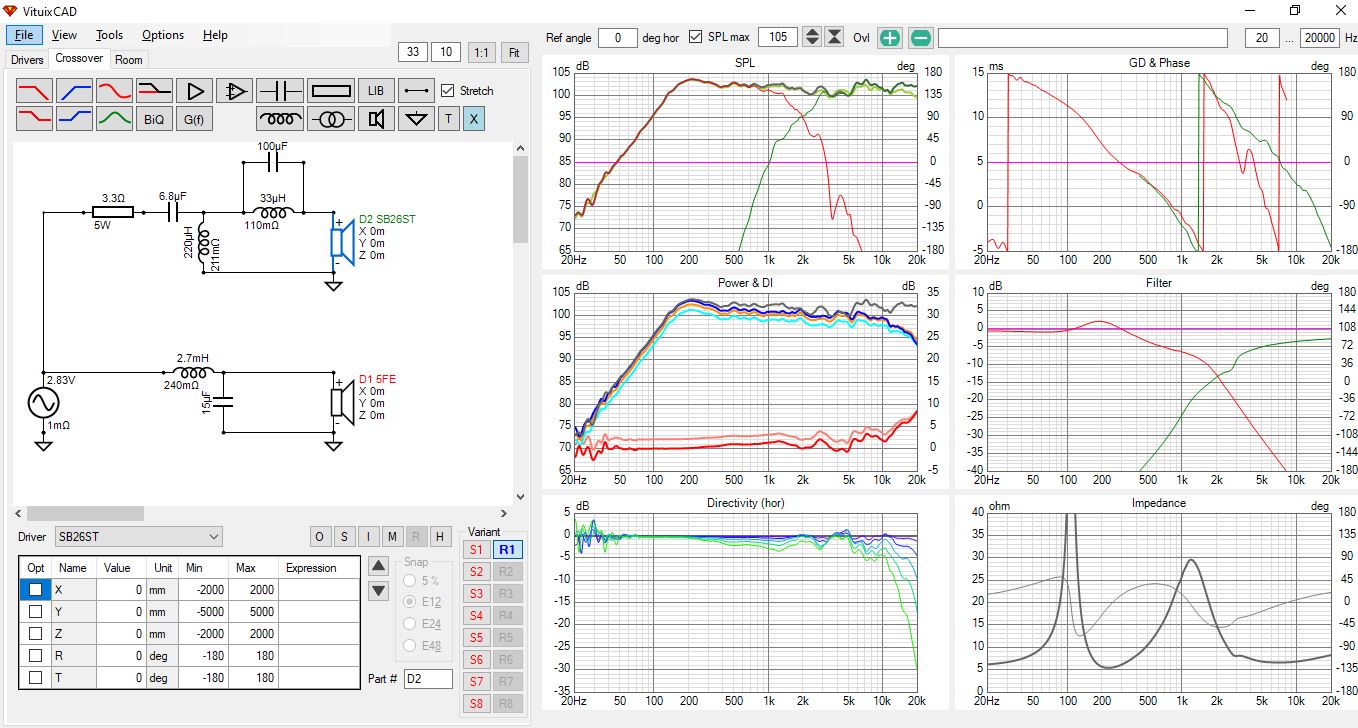

2ème version filtre.jpg


PS : En tout honnêteté, estimate IR delay est bien plus pénible à utiliser que ma méthode ! C'est hyper rapide, rien à calculer : on fait un décalage temporel (avec offset t=0) pour s'approcher de la phase mini, on regarde la valeur sur le curseur, on fait exactement le même décalage sur l'autre HP et c'est fini ! Pas de repère à prendre, pas de calcul, rien !
