Nouvelle petite 2 voies Focal 5N411L-SB Acoustics SB21SDC

[tracerbox]

Bon, comme la 3 voies qui utilisait ce Focal 5N411L avait une impédance trop basse du coup j'ai repassé cette colonne en 2 voies.
Du coup on ne va garder un HP au placard j'ai décidé de faire une petite 2 voies en y ajoutant un SB Acoustics SB21SDC-C000-4.
Voilà la bête
20x30x26 (larg x haut x prof)

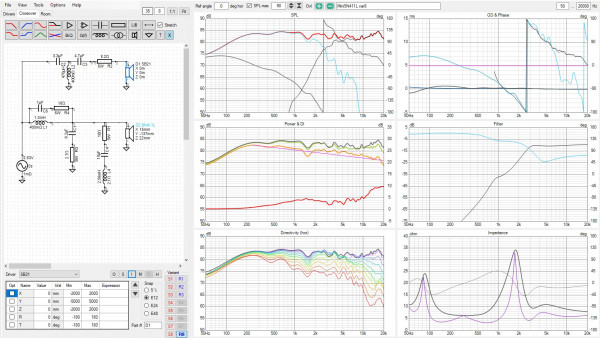

Le filtre est celui-ci pour l'instant. pour l'instant car il n'y en a qu'une de faite et il n'est pas impossible qu'il faille revenir dessus pour les derniers ajustements.
L'évent de 32mm est derrière et je n'ai pas encore ajusté pil poil.
ça sonne plutôt bien, le rendement n'est pas fou, mais ça marche

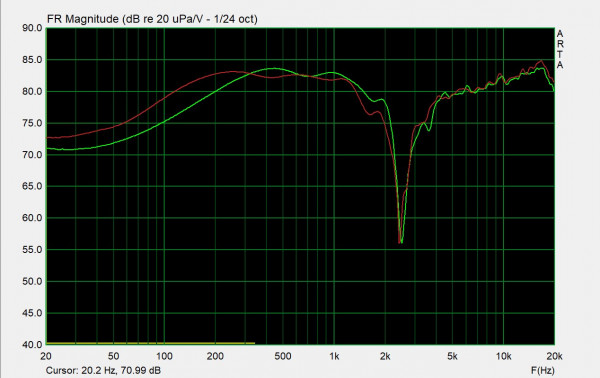

la mesure a 1m en vert et la simulation Vituix en rouge. il est trop fort Vituix.

Reverse à 1m (mesure et simulation:

Reverse à 2.6m (mesure et simulation:

[Sagem]

cool! tu peux montrer une mesure en 1/1 à 1m non fenétrée steulp?

[fiscal]

Bonjour

Etonnant cette extrême cohérence entre mesures et simulations! trop fort comme tu dis.

Juste une question comme çà, pourquoi avoir choisi un filtre du 3eme ordre?

Cdt

[tracerbox]

tu peux montrer une mesure en 1/1 à 1m non fenétrée steulp?

Voici

[tracerbox]

Juste une question comme çà, pourquoi avoir choisi un filtre du 3eme ordre?

Le 3èm ordre est celui qui m'a donné un bon phase tracking et une bonne linéarité de la courbe de réponse.
j'aurais peut-être dû pousser plus loin dans la recherche avec du 2èm mais bon...

[Sagem]

tu peux montrer une mesure en 1/1 à 1m non fenétrée steulp?

Voici

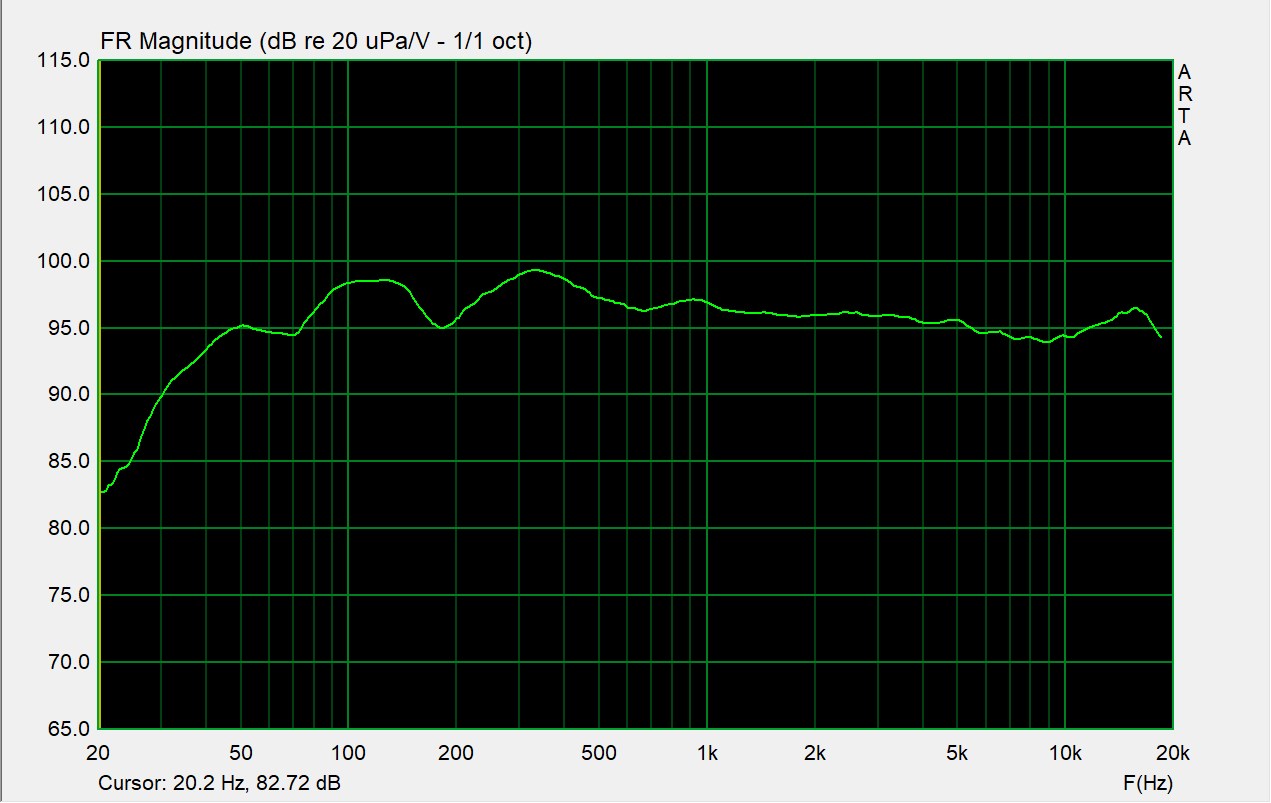

1m non fenetré smooth 1.1.jpg

Merci, ça c'est avec une enceinte surélevée vue la tronche, t'en aurais une avec l'enceinte à sa place?

[tracerbox]

Merci, ça c'est avec une enceinte surélevée vue la tronche, t'en aurais une avec l'enceinte à sa place?

oui elle est au milieu de la pièce, boomer à 95cm du sol
a sa place près du mur ?

[tracerbox]

enceinte a 30cm du mur arrière tweeter à 88cm du sol à 1m smoothé à 1/1.

[Sagem]

joli! merci c'est top

[tracerbox]

Merci
Ces creux et bosses sont bien les réflexions au sol ?

[Sagem]

oui si tu mesures à 50cm t'auras plus ça

[Agnostic1er]

Hi Sylvain

Comme certains l'ont souligné, belles corrélations mesures/simus, bravo!

Obtenir un filtre moins compliqué n'est pas possible? un 3ème ordre + RLC sur ce woofer ça me paraît un peu too much, non? (je peux me tromper)

[tracerbox]

Je pourrais essayer cette version avec le grave à 12db. ça me réduit pas mal la bsc car le niveau à 1.5khz remonte de 1.5db. le phase tracking reste bon
je gagne en rendement car il y a la self de 0.5ohm en moins. (composant que j'ai en stock)

[NONO56]

Bonjour TRACER, très bons résultats
Peux-tu me communiquer le fichier? J'aimerais tester une autre combinaison CLC du filtre tweeter pour obtenir un raccord allure LinkRiley (plus arrondi)
Et comprendre comment une R8+hp4 = 9 en impédance
Cela dit, je trouve ton schéma très bien

[Sagem]

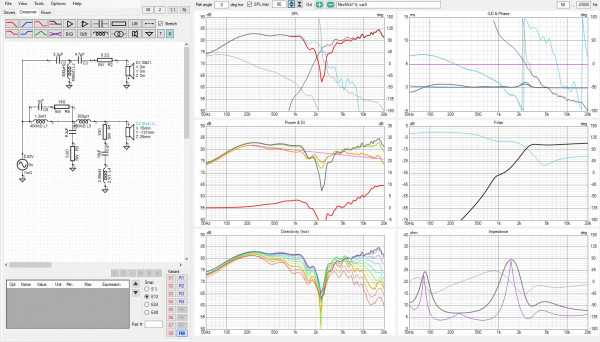

Je pourrais essayer cette version avec le grave à 12db. ça me réduit pas mal la bsc car le niveau à 1.5khz remonte de 1.5db. le phase tracking reste bon
je gagne en rendement car il y a la self de 0.5ohm en moins. (composant que j'ai en stock)

filtre 12db grave.jpg

Trop de niveau 500-1khz monte la self
