Pimousse, la p'tite mais costaud !

Message » 08 Juil 2019 10:08

Il était une fois, une paire de petite bombe nommé Toybox, qu'un capitaine d'un vieux rafiot voulait balancer par-dessus bord ...
le p'tit mousse que je suis n'ayant pas été assez prompt à les attraper, celle-ci volèrent vers leur nouvelle destination.
Quelque peu frustré, le capitaine s’enquit de trouver une formule pouvant convenir à mon besoin : écoute de proximité (environ 1.5m), niveau (95d à 1m), une reproduction fidèle, qui descende assez bas (50Hz en F-3) et pas chère !
C'est sur cette base, et en vu d'une autre utilisation du combo, le choix s'est porté sur l'alliance :

- Faital 5FE120-8
- SB Acoustics SB26STC-C000-4

Le 5FE120 sera chargé dans 7.5l, fb 55Hz. La Fx sera vers les 2kHz.
L'évent sera en Ø63 l230, pour une Vair de 13m/s à 48Hz, soit 90dB SPL.
La boite sera en CP15, avec les 2 grande arrêtes fortement rayonnée.
Les dimensions : l200xh320xp225
Je me tâte sérieusement à mettre l'évent sur le coté pour réduire le format frontal de l'enceinte, quitte à la faire plus profonde. Vous en pensez quoi ?

Son petit nom : Pimousse, car je pense qu'elles vont bien donnée !

Voila, la suite bientôt.

Édit du 25/09/19 :

Hésitant entre une petite 2 voies (très/trop courant), je décides de réaliser une version 3 voies (l'idée de départ), avec possibilité d'enlever le mid si les HP grave et aiguë se comportent bien.

Les HP finalement retenu :
- Grave : 5FE 120, chargé dans 7.6l accord 57Hz
- Medium : 3FE25, chargé en clos dans 0.4l !
- Aiguë : DX20BF00

Rendu de la conception :



Et de la réalisation :



Une fois l'enceinte de test terminée, direction Agnostic1er, maître expert es filtrage !

Avec un superbe travail, voila les résultats :

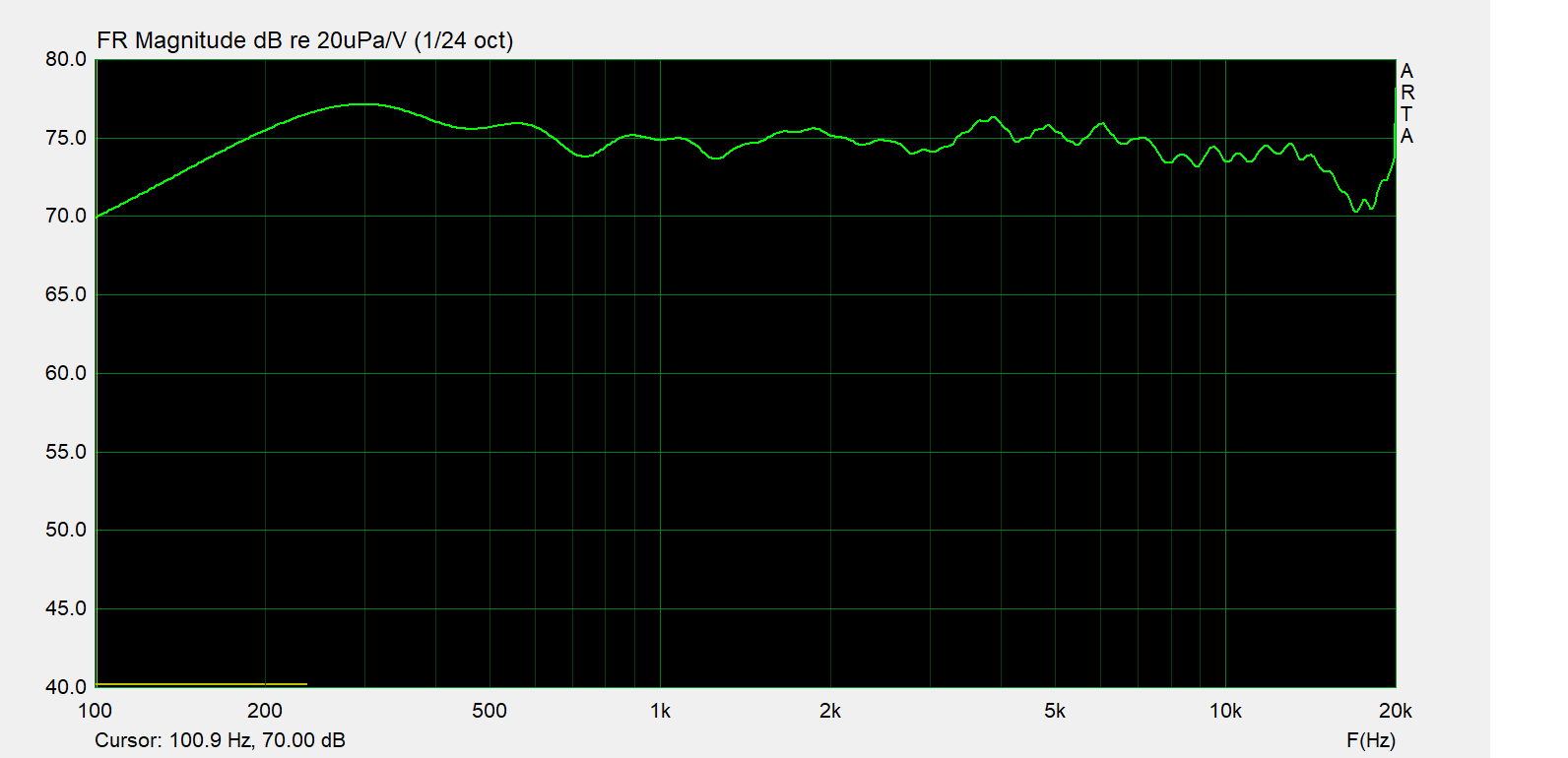

RF dans l'axe :love: :

2.83v axe tweeter 1M fen 205Hz échelle 40dB 24ème d'oct.png


Réponse en puissance :love: :love: :

pimousse réponse en puissance à p des overlays en H.png

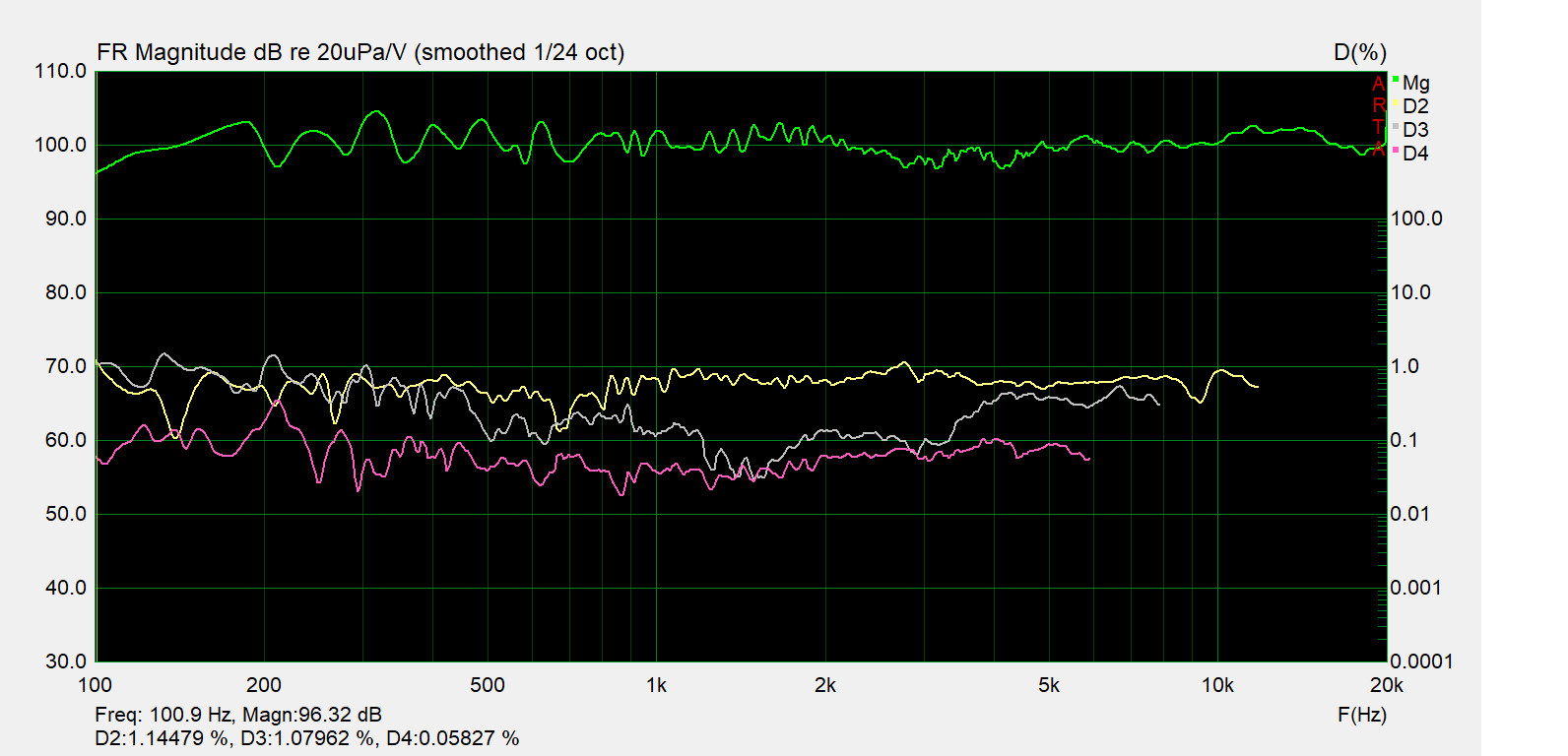

Disto :

distos à 95dB à 1M (mesure à 50cm = 101 - 6dB).png


Et une copie d'écran de vituixcad avec le filtrage (fx à 690/2600Hz) :
capture vituix.png



Je remet textuellement les CR d'Agnostic1er :
"Bon, ben mes p'tits matelots, j'écrirai dorénavant Pimousse avec un P majuscule parce que cette presque micro est une excellente enceinte. [...] un équilibre tonal et une linéarité quasi idéaux à mes oreilles et aux mesures (écoute sur une seule enceinte). Parfait choix des HPs [...] le rendement est excellent pour une enceinte de cette taille [...] les distos à 95dB (mesurées à 50cm); très contenues et d'une belle homogénéité [...]. En résumé, très belle écoute en champ rapproché."

Un très grand merci à Androuski avec qui j'ai choisi les HP, et à Agnositc1er pour son excellent travail sur le filtre :thks: !

Pour la suite, et pour ceux qui voudrait les faire, voici les plans de l'enceinte et du filtre.
Fichiers joints
Filtre Pimousse.pdf
(34.37 Kio) Téléchargé 248 fois
Pimousse.pdf
(157.85 Kio) Téléchargé 302 fois
Dernière édition par ASP68 le 30 Oct 2019 9:54, édité 6 fois.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4780
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Annonce

Message par Google » 08 Juil 2019 10:08



Publicite


Encart supprimé pour les membres HCFR

Message » 08 Juil 2019 10:35

L'évent ailleurs que sur la face avant, c'est généralement pas mal :mdr:

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Avatar de l’utilisateur
Dagda
Staffs DIY & Haute-Fidélité
Staffs DIY & Haute-Fidélité

Messages: 13266
Inscription Forum: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • online

Message » 08 Juil 2019 11:26

ASP68 a écrit:qui descende assez bas (50Hz en F-3) et pas chère !

Pour moi le 5FE120 sera trop limite ! Ils indiquent 65Hz en Fs, mais quand tu vois la courbe d'impédance, on est plutôt un peu au dessus de 70Hz, avec son Qts, à mon avis si tu en tire 65hz en F-3 se sera le bout du monde, enfin c'est une supposition, mais quand même :wink: .

A voir plutôt avec :

https://www.toutlehautparleur.com/haut- ... pouce.html

https://www.toutlehautparleur.com/haut- ... -5-mm.html

ou même

https://www.toutlehautparleur.com/haut- ... -4-cm.html

- SB Acoustics SB26STC-C000-4

Très bon, mais comme il sera sur les bounty, tu n'as pas envie de tester un autre tweeter ?
Esscobar

Messages: 5884
Inscription Forum: 27 Sep 2016 18:10
Localisation: 86 - Châtellerault
  • offline

Message » 08 Juil 2019 11:36

J'ai acheté 2x 5FE120 pour mon projet Goupil.
Si tu as un peu de temps je vais faire des mesures impédance, T&S, SPL.... qui peuvent te conforter (ou pas) dans ton choix.
GoodNoize

Messages: 2571
Inscription Forum: 13 Juil 2016 9:11
Localisation: 39
  • offline

Message » 08 Juil 2019 11:51

Esscobar a écrit:Pour moi le 5FE120 sera trop limite ! Ils indiquent 65Hz en Fs, mais quand tu vois la courbe d'impédance, on est plutôt un peu au dessus de 70Hz, avec son Qts, à mon avis si tu en tire 65hz en F-3 se sera le bout du monde, enfin c'est une supposition, mais quand même :wink: .

A voir plutôt avec :

https://www.toutlehautparleur.com/haut- ... pouce.html

https://www.toutlehautparleur.com/haut- ... -5-mm.html

ou même

https://www.toutlehautparleur.com/haut- ... -4-cm.html


J'ai déjà les HP.
A la simu, il passe très bien !

Esscobar a écrit:Très bon, mais comme il sera sur les bounty, tu n'as pas envie de tester un autre tweeter ?


J'étais partis sur le DX20BF au départ, mais vu l'orientation que je vais donner à l’ensemble HC, il me fallait un tweeter capable de tenir le SPL, et à ce petit jeu, le DX20BF était largué.
Comme dit, le filtre conçu pour cette enceinte servira tel quel sur d'autre projet.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4780
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 08 Juil 2019 12:42

En fait, celle-la sera avec le DX20BF.
J'ai envoyé un mail à TLHP pour annuler la commande (passée en mars, appro prévu pour fin juin début juillet), mais ils sont en cours de livraison ...
Bon, comme ça j'apprendrais !

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4780
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 08 Juil 2019 15:14

Dagda a écrit:L'évent ailleurs que sur la face avant, c'est généralement pas mal :mdr:


Sur une biblio qui doit aller sur une étagère, c'est compliquer de le mettre ailleurs.

Version corrigé avec le DX20BF, et l'évent centré (à cause des renforts).

Dernière édition par ASP68 le 14 Oct 2019 8:46, édité 1 fois.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4780
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 08 Juil 2019 15:39

C'est pas faux ...
Faut juste voir si la fréquence de résonance de l'évent ne posera pas de souci ... et puis ça dépend aussi du SPL à laquelle tu écoutes.

La configuration dans mon profil


La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus !
On ne peut pas donner à boire à un âne qui n'a pas soif
Avatar de l’utilisateur
Dagda
Staffs DIY & Haute-Fidélité
Staffs DIY & Haute-Fidélité

Messages: 13266
Inscription Forum: 22 Déc 2005 14:53
Localisation: Fontenay sous Bois
  • online

Message » 08 Juil 2019 15:45

La fr est de 740Hz, en plein dans la bande passante ...
Le niveau sera plutôt élevé, c'est pour mon épouse qui jouera la partie batterie sur des musique enregistrée !

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4780
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 08 Juil 2019 16:18

ASP68 a écrit:La fr est de 740Hz, en plein dans la bande passante ...

Pas glop cela ... Tu as pensé à un passif ?
Esscobar

Messages: 5884
Inscription Forum: 27 Sep 2016 18:10
Localisation: 86 - Châtellerault
  • offline

Message » 08 Juil 2019 18:55

Non, je ne sais pas comment le calculer.
Faut que je regarde si je peux mettre l évent sur le côté.

La configuration dans mon profil


C'est parce-que la lumière va plus vite que le son que certains paraissent brillants jusqu'à ce qu'ils parlent !
ASP68
Membre HCFR
Membre HCFR

Messages: 4780
Inscription Forum: 08 Mai 2010 18:54
Localisation: La plus belle région de France, l'Alsace (68)
  • offline

Message » 08 Juil 2019 19:20

Surtout ça peut très bien être maîtrisé avec de l'amortissant. Comment as-tu défini la taille de l'évent ?
androuski

Messages: 22852
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 08 Juil 2019 19:33

androuski a écrit:Surtout ça peut très bien être maîtrisé avec de l'amortissant. Comment as-tu défini la taille de l'évent ?

Maitrisé je ne sais pas, atténué oui, mais toujours chiant :-? .

https://www.soundimports.eu/en/nd140-pr.html

https://www.soundimports.eu/en/audio-co ... %5D=288434

Quand on a pas le choix, le passif est une bonne alternative à l'évent :wink:
Esscobar

Messages: 5884
Inscription Forum: 27 Sep 2016 18:10
Localisation: 86 - Châtellerault
  • offline

Message » 08 Juil 2019 19:40

15€ chez audiophonics et en plus on doit pouvoir ajuster la fréquence d'accord ;)

https://www.audiophonics.fr/fr/radiateu ... 12826.html
Esscobar

Messages: 5884
Inscription Forum: 27 Sep 2016 18:10
Localisation: 86 - Châtellerault
  • offline

Message » 08 Juil 2019 20:01

Comment ça se calcul ?
