Enceintes Susanna

Message » 13 Jan 2012 13:09

Enceintes Susanna

Hello DIYeurs!

j'ai donc le plaisir de vous sortir un p'tit projet de derrière les fagots!
Présentation disponible aussi .

Il s'agit d'une paire de colonnes dont la simplicité de construction est de mise.
Elles sont équipées du Woofer Peerless SDS-P830657 ainsi que du tweeter Vifa BC25TG-15/04.


Dimensions des demoiselles: hauteur 87cm x largeur 18.4cm x profondeur 25cm.


Les courses:

Elements: commandé chez Europe Audio => 162.88 Euros
- 2x 830657 => 50,57 Eur
- 2x bc15tg-15/04 => 32,86 Eur
- 2x br50-hp (évents) => 5,83 Eur
- 1x screws 5089 (24 Vis) => 5,86 Eur
- 2x st960 (Borniers) => 8 Eur
- 5x LSP050SYT => 6.4 Eur
- Jantzen Audio Cross Cap: 2x 3,9uF / 2x 4,7uF / 2x 6,8uF / 2x 10uF => 19.88 Eur
- Jantzen Audio Air Coil 2x 0,39mH,0,42Ohms,0,8mm => 4.1 Eur
- Jantzen Audio non-ferrite cored coil: 2x "1,2mH, 0,23Ohms, 1mm" / 2x "2,2mH, 0,22Ohms, 1mm" => 15.12 eur
- Jantzen Audio résistance céramique CER 10W: 2x 2.2R / 2x 5.6R / 2x22R => 4.26 Eur
- Frais de port => 10 Eur
Options: HF-155 x8=> 9,52 Eur ou SPS-10/SC x2=> 30,50Eur ou SPS-10/GO x2=> 32,6 Eur

Bois: => 31.22 Euros
MDF de 18mm pour un volume interne brut de 26,414 L:
- 87*18.4 x4 => 12.77 Eur (faces/fonds)
- 87*21.4 x4 => 14,76 Eur (flancs)
- 14.8*21.4 x4 => 2.59 Eur (haut/bas)
MDF 6mm pour les filtres:
- 10*15 x2 => 1.1 Eur

Amortissant: => 5.21 Eur
1 morceau de laine de chanvre de 45mm d'épaisseur en 60 par 120 cm.
Se découpe avec d'excellent ciseaux.

Finition: => 82.40 Eur
- 9 Feuilles de 30*90cm => 59.5 Eur Les Sens Du Bois
- Option:Possibilité de gravure au laser des feuilles.
- Colle néoprène 750ml => 10.70 Eur
- Vernis mat incolore 250ml => 7.95 Eur
- 3 feuilles papier à poncer G320 => 4.25 Eur

Outils: => 5,65 Eur
- Accessoires pour le placage:
- Colle à bois prise progressive, 100g => 4.65 Eur
- 8 vis pour les borniers, 8 autres pour les filtres, tournevis => 1 Eur
- 4 serre-joints minimum
- Fer à souder + étain
- Mastic pour coller les composants du filtre et l'amortissant
- Défonceuse + scie sauteuse + perceuse
- Un ciseau à bois / marteau peut remplacer la défonceuse
- Une scie cloche / lime à bois peuvent remplacer la scie sauteuse
- Mèche de 10mm pour la lame de la scie sauteuse et 3,2mm pour le préperçage des vis
- Clé 6 pans pour les vis HP
- Compas + Règle + crayon papier

Total:
le total s'élève à 287.36 Euros


Mesures:

T&S du woofer:

Calcul de l'évent: Volume de 26,5 Litres

Woofer: Impédance, Fréquences, Distorsions, CSD


Mesure Tweeter: Impédance, Fréquences, Distorsions, CSD



Filtre V3.0:


Simulation Speaker Work Shop:
En blanc la réponse mesuré


Mesures:
Normal et Reverse


Notice de Fabrication:

Longueur des câbles:
- Bornier => Filtre: 60 cm
- Filtre => Woofer: 30 cm
- Filtre => Tweeter: 30 cm


Usinage des Faces:
PDF
JPG

Procédure de fabrication:
- Coller les 2 flancs sur le fond.
- Coller les pièces du haut et du bas.
- Usiner l'emplacement du bornier.
- Couper des bandes de 20cm d'amortissants.
- Coller l'amortissant dans le fond et dans le haut, laisser un vide pour le filtre et le bornier.
- Couper une bande en 2 dans le sens de l'épaisseur.
- Coller un de ces morceaux de chaque coté sur les parties hautes.
- Usiner l'emplacement du tweeter.
- Perçer les trous pour le woofer et l'évent dans la face avant.
- Chanfreiner l'arrière de l'ouverture du woofer.
- Coller la face avant.
- Ponçer/Lisser les décochés d'assemblage.
- Plaquer.
- Vernir.
- Fabriquer le filtre, Percer et le visser au fond.
- Souder le câble HP sur le bornier, visser l'ensemble.
- Souder les câbles HP du tweeter et du woofer, pré-percer, visser.
- Raccourcir l'évent à 8,5 cm et l'encastrer.
- Éventuellement, coller / visser des patins / pieds sur le dessous.
- End!

Photo des fabrications .
Dernière édition par LeCaribou007 le 09 Juil 2014 16:50, édité 40 fois.
LeCaribou007

Messages: 2461
Inscription: 20 Sep 2007 14:45
Localisation: Rennes
  • offline

Annonce

Message par Google » 13 Jan 2012 13:09



Publicite


Encart supprimé pour les membres HCFR

Message » 13 Jan 2012 13:10

Je comptais posté le projet une fois terminé mais j'ai besoin de quelques avis concernant le filtrage.
Susanna faisant 18.4cm de large, le BSC est 115/0.184, soit 625Hz. Les courbes le confirme. Comment corriger le phénomène?
LeCaribou007

Messages: 2461
Inscription: 20 Sep 2007 14:45
Localisation: Rennes
  • offline

Message » 13 Jan 2012 14:08

Tu m'enverrais le dossier spw ?
Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 28043
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline

Message » 13 Jan 2012 14:12

je t'envoie un lien par mp. :wink:
Dernière édition par LeCaribou007 le 13 Jan 2012 14:19, édité 1 fois.
LeCaribou007

Messages: 2461
Inscription: 20 Sep 2007 14:45
Localisation: Rennes
  • offline

Message » 13 Jan 2012 14:14

CIU

Messages: 1074
Inscription: 16 Mai 2005 12:09
Localisation: Nord Lille - St Amand
  • offline

Message » 13 Jan 2012 14:36

Ca c'est de la présentation de projet qui claque :) clair net et précis.
En revanche le choix des hps... c'est là que ca se gâte aurais-je dis en voyant les mesures constructeur du 17cm*.
Pourtant avec ta mesure on le trouve beaucoup moins accidenté et capable de FX vers 2khz. Faudra pas essayer de descendre plus bas avec ce tweeter je pense.


*Sont fou chez peerless ils plombent leur produit avec une mesure pareille :o
~Sypher~

Messages: 5851
Inscription: 26 Nov 2007 10:36
  • offline

Message » 13 Jan 2012 17:54

Il est clair que la marge au niveau du choix de la fréquence de croisement est ultra faible! :D
Le concept des Cosettes/gavroches ma beaucoup plus, mais le défi n'est finalement pas des plus facile dû aux HP assez limité dans ces budgets!
Lors du choix des 2 loustics, j'avais prévue une fréquence de croisement à 2k. Après mesure, je pense que c'est faisable.

le peerless est donne pour 17cm, membrane mesuré: 13.4cm! :roll: :roll: pour moi c'est un petit 16.
LeCaribou007

Messages: 2461
Inscription: 20 Sep 2007 14:45
Localisation: Rennes
  • offline

Message » 13 Jan 2012 18:37

Le caribou a écrit:Il est clair que la marge au niveau du choix de la fréquence de croisement est ultra faible! :D
Le concept des Cosettes/gavroches ma beaucoup plus, mais le défi n'est finalement pas des plus facile dû aux HP assez limité dans ces budgets!
Lors du choix des 2 loustics, j'avais prévue une fréquence de croisement à 2k. Après mesure, je pense que c'est faisable.

le peerless est donne pour 17cm, membrane mesuré: 13.4cm! :roll: :roll: pour moi c'est un petit 16.


Moi ça me semble normal, tu trouves une sd de 141cm2, une er18 chez seas est donné pour 136. :wink:
Quand tu as mesuré les t&s les hps étaient neufs ?
Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 28043
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline

Message » 13 Jan 2012 20:25

Bon j'ai bossé un peu sur ton filtre. Il est pas mal du tout mais tu as oublié d'entrer le décalage physique des hps que tu as laissé à 0. J'ai entré 20mm pour les simus mais ça sera à confirmer par les mesures.

Du coup la mise en phase de ton filtre est moyenne.

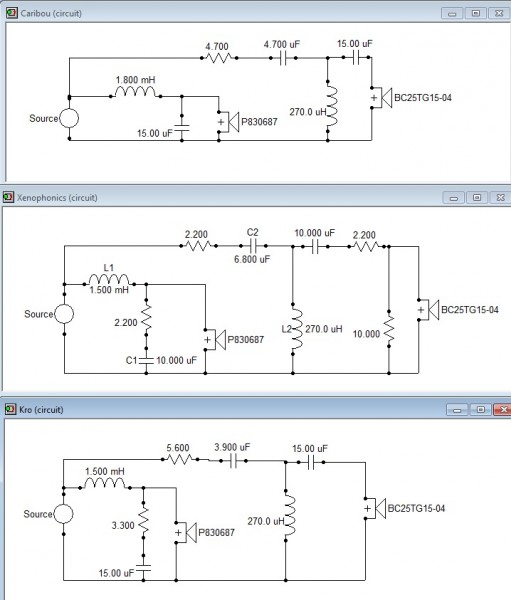

Je t'envois 2 propal de filtre : l'une vient de moi l'autre non. J'ai essayé pas mal de config et même des bizarres avec des rlc etc. Aucune ne m'a donné satisfaction et je suis revenu au simple comme ici. Et puis j'ai pensé au fait que le site de xenophonics propose un projet avec le peerless sds164 mais avec un autre tweeter. Je voulais voir comment il le filtrait. J'a d'abord copié collé le filtre pensant l'ajuster mais en fait ça tombait nickel sans y toucher. Je te l'ai mis aussi car pour moi c'est une option intéressante.

Ta propal est celle qui filtre le plus bas : avantage le pic du peerless est un peu plus atténué mais on tire un peu plus sur le tweet. Celui de xenophonics c'est l'inverse. Le mien intermédiaire. Mais bon en réalité ils sont très proches de ce côté.

En ce qui concerne le baffle step aucun soucis avec ces typo.
Fichiers joints
Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 28043
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline

Message » 13 Jan 2012 20:50

Oui les hp etait neuf, sorti de carton.

je vais revoir les phases, mon filtre a été fait en quelques minutes, j'ai surtout passer du temps a prendre en main SPW.
Avec tout ces éléments, je vais pouvoir retravailler tout ça, le fabriquer, et première écoutes...

Ya encore du boulot!

Tu les rentre sur quel HP le décalage?
LeCaribou007

Messages: 2461
Inscription: 20 Sep 2007 14:45
Localisation: Rennes
  • offline

Message » 13 Jan 2012 22:02

Le caribou a écrit:Oui les hp etait neuf, sorti de carton.

je vais revoir les phases, mon filtre a été fait en quelques minutes, j'ai surtout passer du temps a prendre en main SPW.
Avec tout ces éléments, je vais pouvoir retravailler tout ça, le fabriquer, et première écoutes...

Ya encore du boulot!

Tu les rentre sur quel HP le décalage?



Je met -20mm sur le peerless
Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 28043
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline

Message » 13 Jan 2012 22:22

Avec çà:
j'arrive à ça:

Agno s'est laisser tenter aussi. :mdr:

Moi j'ai eu ma dose pour ce soir!
LeCaribou007

Messages: 2461
Inscription: 20 Sep 2007 14:45
Localisation: Rennes
  • offline

Message » 13 Jan 2012 22:52

Salut caribou,

Sur ton schéma de ton xover tu as marqué la ref d' un fullrange de 8cm à savoir le 830687 au lieu du 830657. :)
sree

Messages: 408
Inscription: 22 Jan 2009 22:29
Localisation: Entre PANAM & la Côte d' Azur
  • offline

Message » 13 Jan 2012 23:02

Bien vu! p'tite erreur de frappe :mdr:
je modifie ça prochainement.
LeCaribou007

Messages: 2461
Inscription: 20 Sep 2007 14:45
Localisation: Rennes
  • offline

Message » 13 Jan 2012 23:24

Avatar de l’utilisateur
Kro
Staff DIY
Staff DIY

Messages: 28043
Inscription: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • offline
