Mesures du Dayton RS28F sur divers WG

» 15 Juin 2013 11:14

Guyome,
qui est un garçon inconscient, m'a confié un Dayton RS28F afin que je le mesure sur 3 guides d'onde :

- le Jantzen Audio conçu par Troels pour l'audax TW034
- le Monacor WG300, conçu pour le DT-300
- le visaton WG148R, le moins profond des 3

Je commence par le WG148R ; le candidat à la torture, dont j'ai enlevé la face avant, dont l'ouverture fait qq 43mm, ce qui colle mal aux 38mm de la gorge du WG :

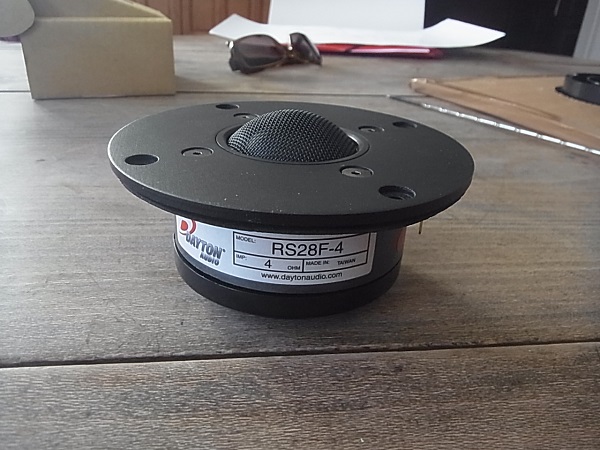

: Dayton RS28F.JPG (124.77 Kio) Vu 1680 fois

: Dayton RS28F sans face avant.JPG (139.32 Kio) Vu 1680 fois

: Dayton RS28F sans grille.JPG (134.13 Kio) Vu 1680 fois

Il y a une légère inconnue : la bobine reste-t-elle bien alignée sans la face avant ? L'idée est en effet de plaquer le support de la bobine directement sur l'arrière du WG148R :

: WG148R ar..JPG (125.35 Kio) Vu 1680 fois

: WG148R face.JPG (115.18 Kio) Vu 1680 fois

On va dire que oui :ko:

» 15 Juin 2013 11:18

En tout cas le montage est bien ajusté : le diamètre extérieur de la suspension colle parfaitement à l'ouverture du WG :

: Fixation sur WG.JPG (101.39 Kio) Vu 1679 fois

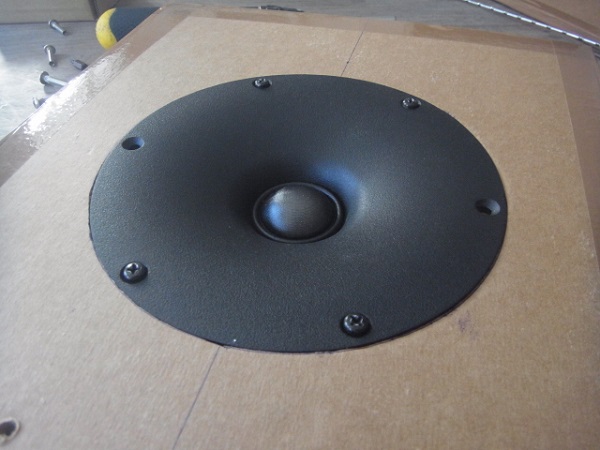

: Su baffle en carton.JPG (99.4 Kio) Vu 1679 fois

: Vue gorge WG.JPG (124.7 Kio) Vu 1679 fois

Le baffle en carton sur son support pivotant :

: Support.JPG (85.69 Kio) Vu 1679 fois

» 15 Juin 2013 11:35

Voici les mesures hors axe, de 0° à 60° par pas de 10°:

C'est pas mal, sauf entre 1,5 et 2,5hz où il y a un rehaut de dispersion. Le RS28F disperse remarquablement bien, et l'ajout d'un WG bien adapté laisse entrevoir la possibilité d'une réponse en puissance homogène dans l'ensemble de la bande passant utile. Le WG148R ne me paraît pas bien adapté à cause de ce couac entre 1,5 et 2,5khz. Je place de grands espoirs dans les résultats escomptés avec deux autres guides d'onde.
Mais là tout de suite j'ai un picnic... j'ai pas eu le temps de charger les .pir pour générer un sonogramme, je le ferai asap.

» 15 Juin 2013 11:51

Super intéressant ce sujet.
Dit moi une mesure sans WG aurait été sympa pour voir ce que ça donne avec et sans :hehe:

» 15 Juin 2013 12:07

Kro a écrit:Super intéressant ce sujet.
Dit moi une mesure sans WG aurait été sympa pour voir ce que ça donne avec et sans

C'est au programme... mais on peut déjà juger de la qualité de la charge. Ce WG148 ne charge pas assez à mon goût : je pense que la dispersion rehaussée entre 1,5kz et 2,5khz est liée à la transition sur le baffle : la longueur d'onde pivot en jeu est de 17cm, ce qui /2 donne 7,5cm, soit la zone de transition sur le baffle. Un WG plus profond nous affranchira mieux de ce souci... pour mémoire, voici les mesures hors axe du TW034, mesurées il y a qq temps déjà, sur son WG Jantzen Audio dédié :

: Hors axe horizontal TW034.JPG (61.86 Kio) Vu 1657 fois

C'est bcp mieux... mais le montage du RS28F sur le Jantzen se fera avec face avant, et je crains quelques accidents dans le très haut liés à la transition face avant gorge WG. On verra. Je ne peux pas adapter le Jantzen directement sur le support bobine comme j'ai fait avec le Visaton parce que l'ouverture du guide d'onde est trop large.

» 15 Juin 2013 12:11

PS : si tu veux publier qq'unes de ces images sur ton site je n'y vois pas d'inconvénients.

» 15 Juin 2013 12:15

Si il y en a qui ont le temps de charger les .pir dans arta pour générer un sonogramme :

» 15 Juin 2013 12:16

La suite :

» 15 Juin 2013 13:28

Si tu le souhaites on peut faire un article complet sur ton travail, le site est ouvert sur ce plan, ce n'est soumis qu'au comité de rédaction, cad moi :mdr:

. Et agno fait parfois le comité de relecture et me met ses commentaires

.

» 15 Juin 2013 13:36

Sinon ces mesures sur le visaton sont pas folichones. On devrait avoir un sonogram pas si beau. Effectivement il y a autour de 2kHz mais ce qui se passe vers 5-6k n'est pas terrible non plus.
Quand on voit la courbe et la difficulté supplémentaire pour filtrer ce hp une fois chargé de la sorte ça fait poser de sérieux doutes sur l'intérêt de ce WG

» 15 Juin 2013 13:37

Comme tu veux, je ne réclame aucun droit d'auteur, t'es même libre d'interpréter mes mesures dans un sens différent du mien :hehe:

Je te laisse le soin de la rédaction.

» 15 Juin 2013 14:36

Voilà ce que ça donne avec une échelle de 10db et normalisé sur la réponse à 0°.

» 15 Juin 2013 14:58

C'est pas terrible mais l'échelle 0 à 60° est sans pitié...

» 15 Juin 2013 15:34

En chantier : l'adaptation du RS28F avec sa face avant au WG300 de Monacor ; il faut 15minutes avec du 300 pour poncer la gorge et l'amener aux quelques 41mm du chanfrein en plastique qui entoure la grille.

» 15 Juin 2013 16:43

androuski a écrit:C'est pas terrible mais l'échelle 0 à 60° est sans pitié...

L'échelle à +/-60 j'ai pas trop le choix je crois ça dépend de jusqu'où vont les pir.

L'échelle sur 10db est sans pitié également mais sinon c'est illisible dans cette config.

C'est surtout pour montrer la tendance : clairement ce WG sur ce tweeter n'est pas un bon couple.
