le topic des modules DAC CS8416 AK4396

Message » 22 Oct 2011 14:35

je ne pense pas qu on puisse utiliser d autres Tr
selon l 'auteur , il y a dans les formules un coeff de 0.3 qui est le facteur de dissipation max des bc547
rha61

Messages: 1920
Inscription Forum: 11 Mar 2003 0:34
Localisation: Paris
  • offline

Annonce

Message par Google » 22 Oct 2011 14:35



Publicite


Encart supprimé pour les membres HCFR

Message » 22 Oct 2011 14:39

je n'ai pas très bien compris ou se met cette alim?
Derrière le pont et les capas de filtrage?
C3 et C7 correspondent à quoi?
jalhoucine

Messages: 2879
Inscription Forum: 19 Sep 2003 16:34
Localisation: Paris
  • offline

Message » 22 Oct 2011 17:22

R1 et c3 forment un filtre passe-bas pour éliminer les résidus de pics de commutation des diodes de filtrage
Comme on récupère la tension de 12v après la régule 7812 +C38 ,il n est peut-être pas indispensable
rha61

Messages: 1920
Inscription Forum: 11 Mar 2003 0:34
Localisation: Paris
  • offline

Message » 30 Oct 2011 16:47

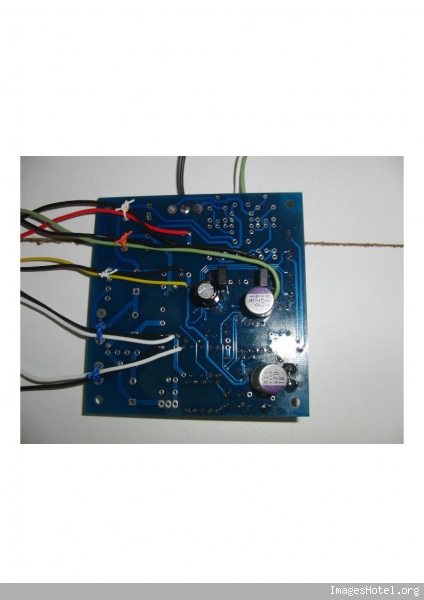

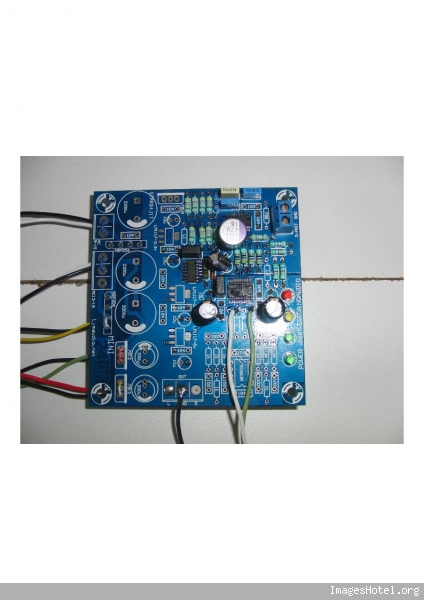

Quelques photos de la version de ce kit non assemblé .

Toute la partie alimentation ne sera pas sur la carte .
Les capas de découplage sont des deux cotés du CI pour plus de facilité d'implentation .

Pas d'AOP ,les capas de sorties seront directement connectes sur les sorties du AK4396

....On câble

Serge
Dernière édition par sergelisses le 30 Oct 2011 17:11, édité 1 fois.
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 30 Oct 2011 16:56

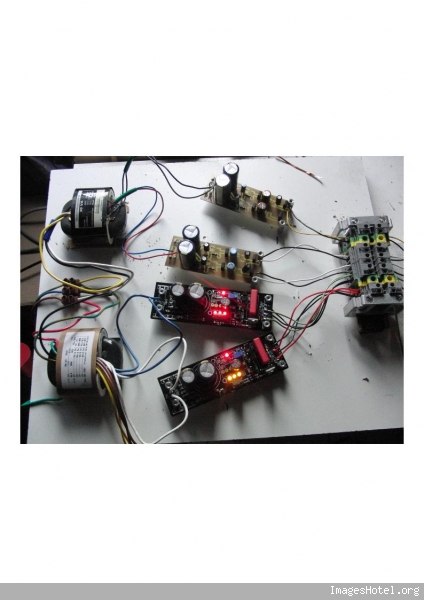

Les alimentations .

Un transfo 2x9v suivi de deux alimentations Shunt SALAS:
5v Analogique pour le AK4396
3.3v Numerique pour le AK4396

Un transfo 2x12 v suivi de deux alimentations tres classiques ( LM317 + LM1117 3.3v )
3.3v Numerique pour le CS8416
3.3v Numerique pour le 74HC04 ( leds )

3.3v Analogique pour le CS8416


Le module est connecté aux alimentations sur un bornier .... disproportionné mais c'est de la recupération .

Les capas de sorties sont également connectés .

On allume !!!

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 30 Oct 2011 17:10

On écoute .....Ca marche !!!!! de la musique sort du module .
L'écoute se fait au casque .

Conclusions:
:D :lol: :lol: :love:

La version assemblée de ce module ne me plaisait pas du tout.
Pas cher mais aucun plaisir d'ecoute .

Avec cette version des les premieres secondes d'ecoutes ,on se dit sourire aux lèvres : Pas mal mon vieux ça progresse .

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 30 Oct 2011 19:04

:D
En gros, en étage de sortie, tu as mis les condos ?
Pourquoi ne pas faire un étage de sortie à base d'AOP ou de D1 ?
breizheau

Messages: 15488
Inscription Forum: 23 Oct 2005 12:30
Localisation: Roanne (42)
  • offline

Message » 30 Oct 2011 19:44

breizheau a écrit::D
En gros, en étage de sortie, tu as mis les condos ?
Pourquoi ne pas faire un étage de sortie à base d'AOP ou de D1 ?



Pour l'instant je reste sur cette base pour essayer de l'ameliorer ensuite pourquoi pas modifier l'etage de sortie .

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 30 Oct 2011 19:59

Superbe boulot !
Est ce la version 1.3 du salas shunt ?

Quand à moi , je trouvais dommage d' avoir une capa de liaison en sortie donc je suis repassé en mode buffer , mais avec LPF du premier ordre
L ampli op est un LME49720HA métal can , le meilleur que je connaisse , alimenté par mes alimes shunt
C est AMA meilleur qu ' avec la capa de sortie , il y a plus de gain
rha61

Messages: 1920
Inscription Forum: 11 Mar 2003 0:34
Localisation: Paris
  • offline

Message » 30 Oct 2011 20:23

rha61 a écrit:Superbe boulot !
Est ce la version 1.3 du salas shunt ?

Quand à moi , je trouvais dommage d' avoir une capa de liaison en sortie donc je suis repassé en mode buffer , mais avec LPF du premier ordre
L ampli op est un LME49720HA métal can , le meilleur que je connaisse , alimenté par mes alimes shunt
C est AMA meilleur qu ' avec la capa de sortie , il y a plus de gain


Version 1.1 du SALAS Shunt .
Apres quelques ecoutes ,le premier constant est un manque d'energie dans le grave, les graves sont presents mais avec un manque de patate !!!
Beaucoup de details , d'espace ( bizarre!!) , les orchestres s'etalent plus ..

Ces resultats sont encourageants surtout au vu du prix du kit non assemblé .

Je vais donc essayer l'aop en sortie j'ai deux LM49990

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 31 Oct 2011 2:58

Tiens donc !
J avais ressenti ça à la première écoute lors de l' installation de l' alime shunt 5v
un grave très lisible mais manquant un peu de corps
je m' étais vite habitué à ce type d' écoute , vu toutes les qualités

Je n' ai plus ça avec mon buffer et son alime spéciale , du moins c est l impression que j aie
et mes 4 modules UCD ( bi amplification active) ont maintenant leurs buffers alimentés ainsi : le grave a changé : moins ronronnant donc paraissant moins fort , plus précis mais descendant tjrs aussi bas ( peut-etre parcequ on n a plus la remontée d impedance des capas dans le grave )
rha61

Messages: 1920
Inscription Forum: 11 Mar 2003 0:34
Localisation: Paris
  • offline

Message » 02 Nov 2011 12:54

J'ai fait quelques tests avec des AOP en sortie .
Je tiens à preciser que les conclusions n'engagent que môa .

Avec des OPA 1611 moyen ....
Avec des LM49990 tres moyen ,sans interet .
Avec des OPA 827 ,bien meilleur ,dynamique ,des basses ,quelques sifflantes sur des voies

J'ai fait egalement des essais avec d'autres capas en sortie ( des PIO 2.2µf haute tension ,style gros tube ) .
Moins "dynamique" ,mais plus aéré .plus de details,plus soft à l'oreille .......pas facile à décrire ... :grad:

Je suis tres indecis AOP ou CAPA !!!!
Investir dans de tres bonnes capas vaut il le coup ?

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 02 Nov 2011 15:37

peux -tu préciser : utilises-tu le montage natif ( filtre du 2ème ordre ) , et si oui , avec les valeurs de composants rectifiées ( R de 2.4K etc...) ?
meme si on n a plus de capas de liaison , il reste les capas dans la contre-réaction qui semblent influer sur le résultat
sur diyaudio , ils utilisent en majorité des Wima FKP2 trés bonnes en régime impulsionnel ( condos à armatures et non métallisés )
moi j utilise des capas au teflon FT-2 russes de 2.2nF après avoir essayer du styroflex
et enfin , tu alimentes l ampli op avec quoi ?

si tu choisis la sortie par capa , essaie d'abord les capas russes K73-16 de 4.7uF/63V avant d'investir dans du lourd
http://www.diyaudio.com/forums/parts/14 ... -best.html
rha61

Messages: 1920
Inscription Forum: 11 Mar 2003 0:34
Localisation: Paris
  • offline

Message » 02 Nov 2011 16:40

rha61 a écrit:peux -tu préciser : utilises-tu le montage natif ( filtre du 2ème ordre ) , et si oui , avec les valeurs de composants rectifiées ( R de 2.4K etc...) ?
meme si on n a plus de capas de liaison , il reste les capas dans la contre-réaction qui semblent influer sur le résultat
sur diyaudio , ils utilisent en majorité des Wima FKP2 trés bonnes en régime impulsionnel ( condos à armatures et non métallisés )
moi j utilise des capas au teflon FT-2 russes de 2.2nF après avoir essayer du styroflex
et enfin , tu alimentes l ampli op avec quoi ?

si tu choisis la sortie par capa , essaie d'abord les capas russes K73-16 de 4.7uF/63V avant d'investir dans du lourd
http://www.diyaudio.com/forums/parts/14 ... -best.html


merci pour les conseils ,je vais essayé .
R de 2.4K ,Wima FKP2
Actuellement J'utilse des styroflex .
J'alimente avec deuc regulateurs Shunt SALAS en 2x15v

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline

Message » 04 Nov 2011 20:56

J'ai essaye des OPA 1641 .Les resultats sont encourageants .
Beaucoup plus d'énergie dans le grave .


Les OPA 827 et OPA 1641 sont des JFET input et ces deux AOP donnent les meilleurs resultats pour l'instant .

Les essais avec des OPA 1611 Bipolar input avaient été mauvais .
Le LM49990 est il un Bipolar input ?

La techno semble importante dans le choix de l'AOP .Si quelqu'un a des infos sur ce sujet ,je suis preneur .

Merci d'avance

Serge
sergelisses

Messages: 864
Inscription Forum: 22 Sep 2004 14:07
  • offline
