La future salle de Rabou (Mise à jour des photos 1ere page)

[ftaupe]

Je pense que fanvw parlait d'équerre : les "zequerres" en feraille qu'il n'aime pas trop

[Rabou]

Bonjour à tous,

J'arrive enfin au bout de la réalisation de ma salle dédiée (après plus de 1000h de travail seul), je tenais à vous faire partager les dernières photos

Merci à tous ceux qui m'ont soutenu et un en particulier qui sera se reconnaitre (Cédric, Jim, JPL)

Le matériel :
L’écran est un 2.80 de base en 16/9 4k reference de chez chris24

Le projecteur : Sony HW40ES

Rack millenium 22U de chez Thomann

Les amplis : 3 yamaha P3500s pour les enceintes frontales
1 yamaha XM4080 pour les surrounds

Htpc avec carte son MOTU 192HD

Les enceintes : Frontales : 3 JBL pro 3678
Surrounds : 4 JBL pro 8330A
Caisson : Velodyne SPL1200 Ultra

Moquette st Maclou carresse épaisseur 21mm + thibaude de 10mm

La salle avant

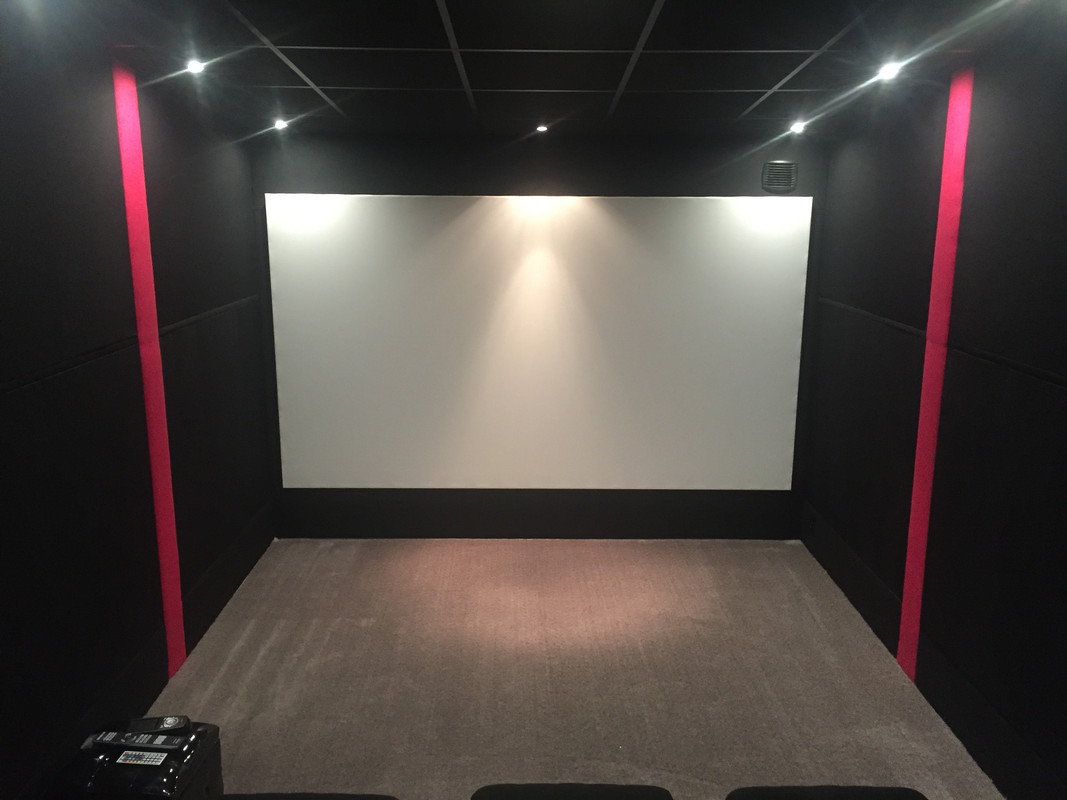

La salle maintenant
Le principe adopté est celui de la boite dans la boite et ça marche (plots acoustipad, vide d'air, mur et plafond désolidarisé etc....)




Les plots












L'ossature (M90, R90, et M100 dos à dos au plafond)


Le placo
Double peau de ba13 au plafond et sur les murs avec 48 tubes de greenglue

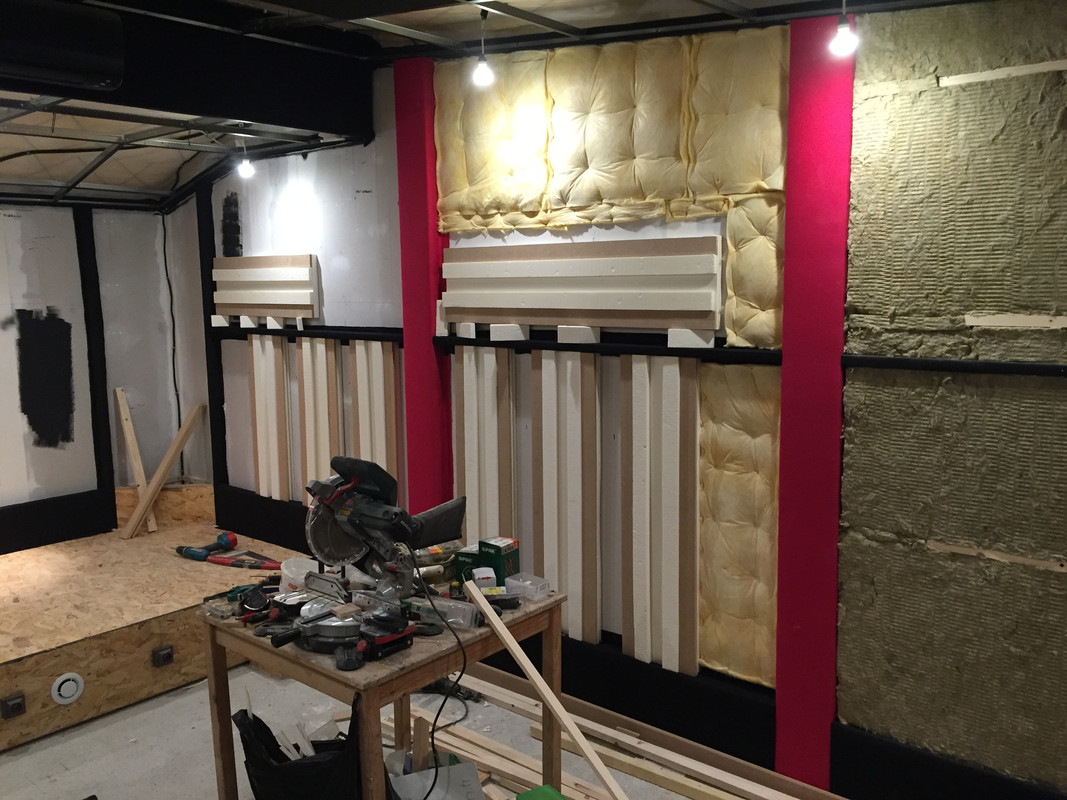

Les panneaux diffusant Diy (site Tim Perry)
Site internet pour ceux à qui ça intéressent
http://arqen.com/?awt_l=FPy3P&awt_m=3va ... mhide=true

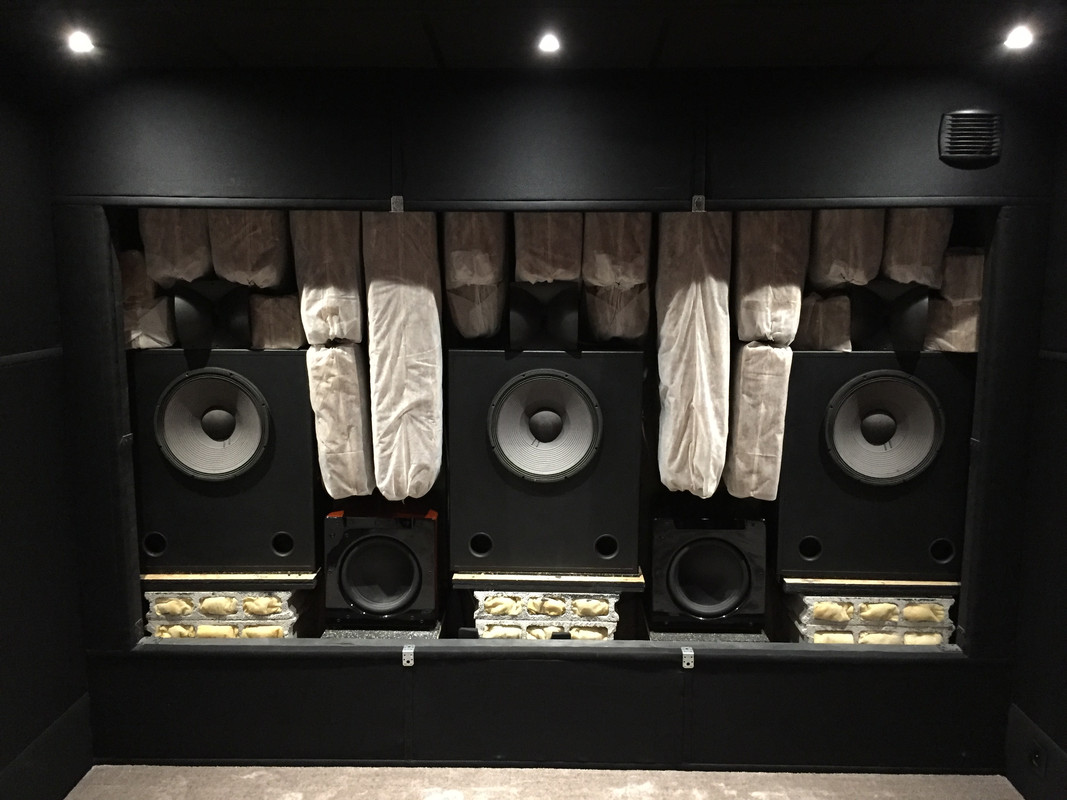

La scène avant

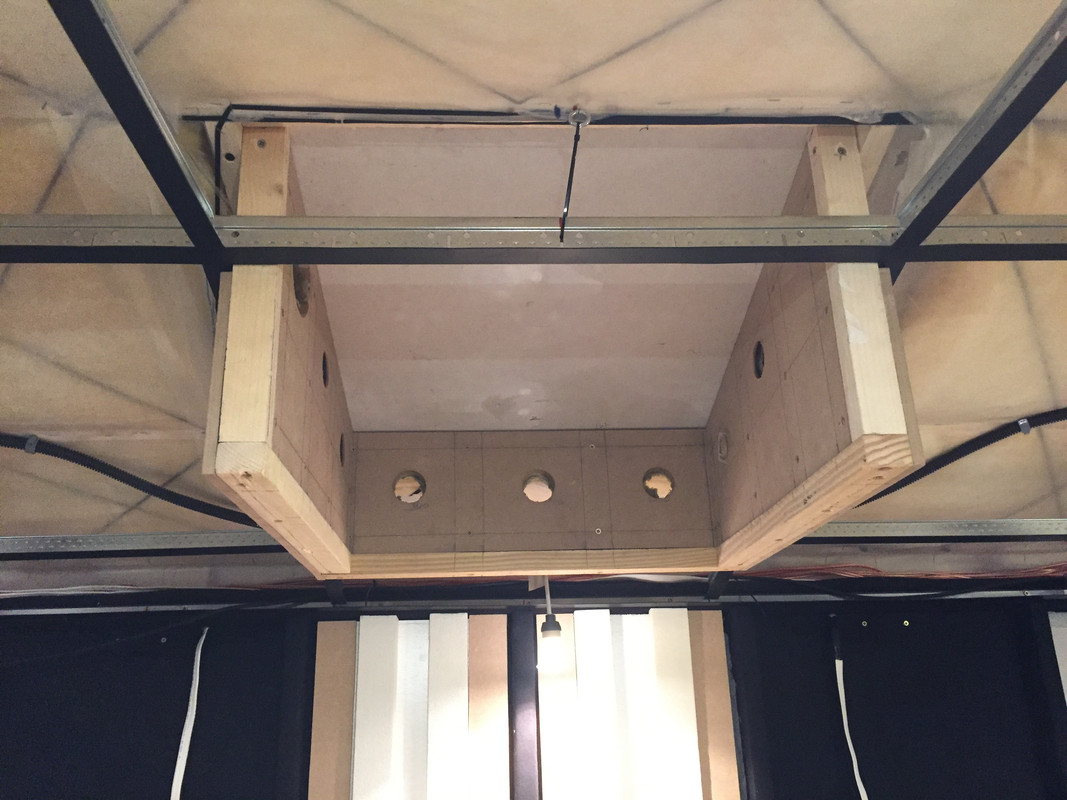

La niche du projecteur de la taille d'une dalle de plafond avec une aspiration VMC dans la niche


l'ouverture de mur pour accéder à la salle


L'emplacement du local technique

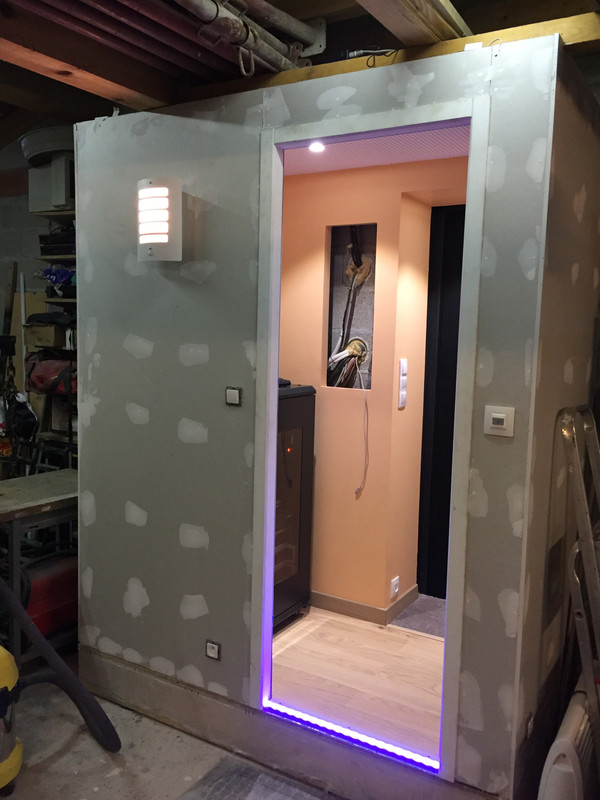

Le local Technique (qui sert aussi de sas) en cours de finition




Voila pour l'instant, maintenant place à la projection

[josk1]

Wouahou
T'as vraiment fait ça dans les règles de l'art, j'adooooore!!
Je suis vraiment fan, en plus t'as le même boîtier PCHC que moi
Tu peux nous détailler le matos du pc justement stp?
En plus c'est sobre comme j'aime.
Vraiment, très beau boulot


[edit] je viens de retravailler la photo avec le VP (luminosité / contraste) pour mieux voir... cette idée de la niche intégrée comme ça , c'est top... pour ceux qui n'ont pas le local technique à l'arrière c'est une superbe idée à pomper!!

[josk1]

... je me permets pour ceux que ça intéresse :

[Rabou]

Merci Josk1,

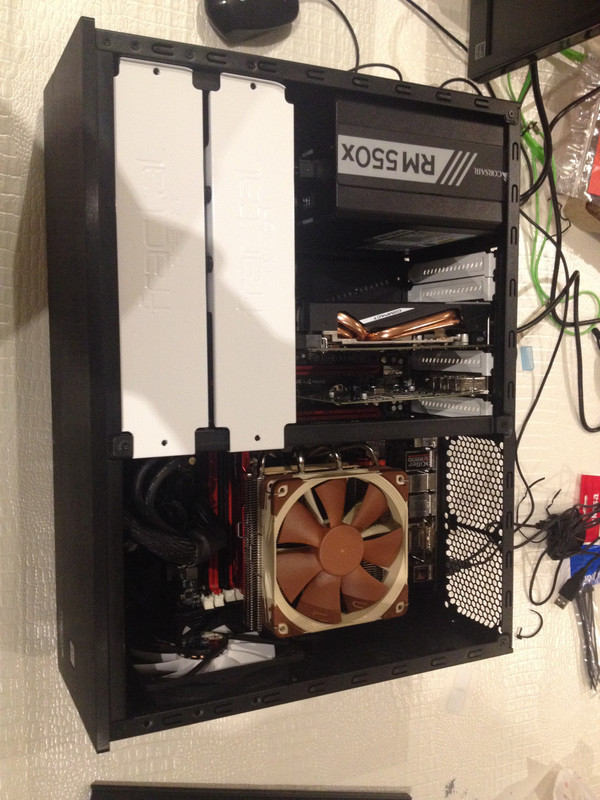

Le pc
boitier Fractal node 605
Intel Core i7 5775C
8 go de ram
Carte mère asrock fatal1Z
Disque ssd 128Go samsung pro
Disque dur 2To western digital 5400tr/mn
Carte graphique amd R9 380
Carte son Pcie MOTU 192HD
Windows 7
Jriver 22

Pièces détachées


Pc Monté

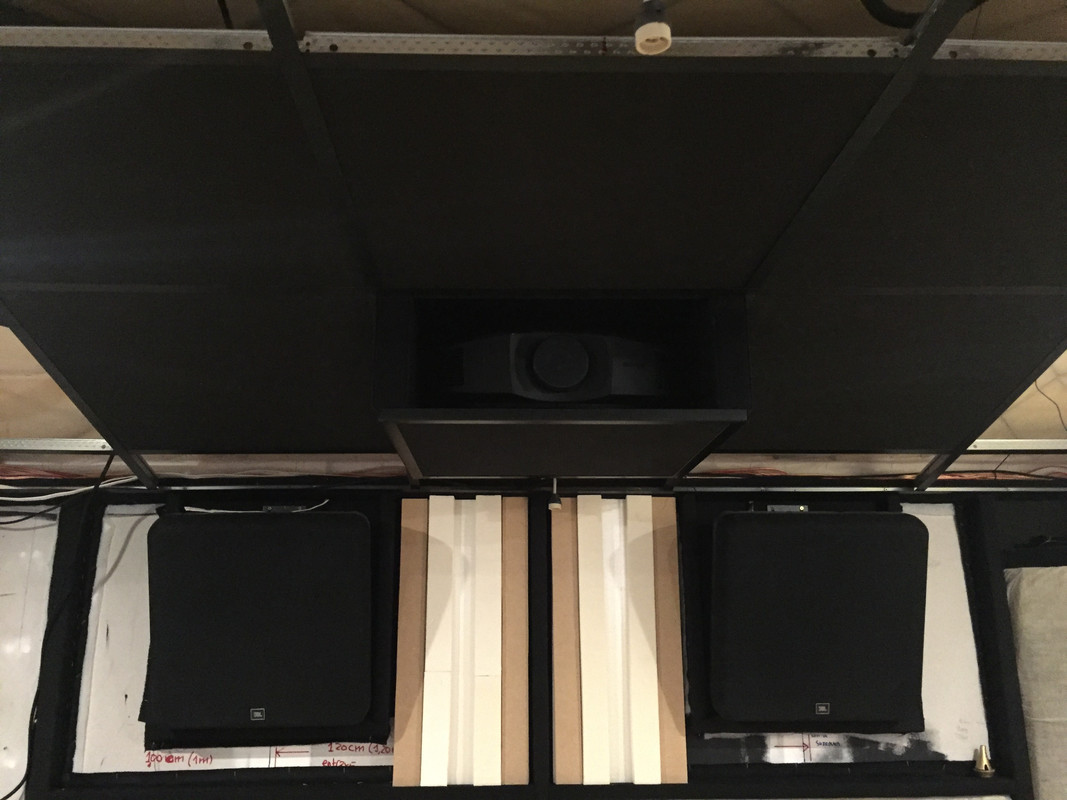

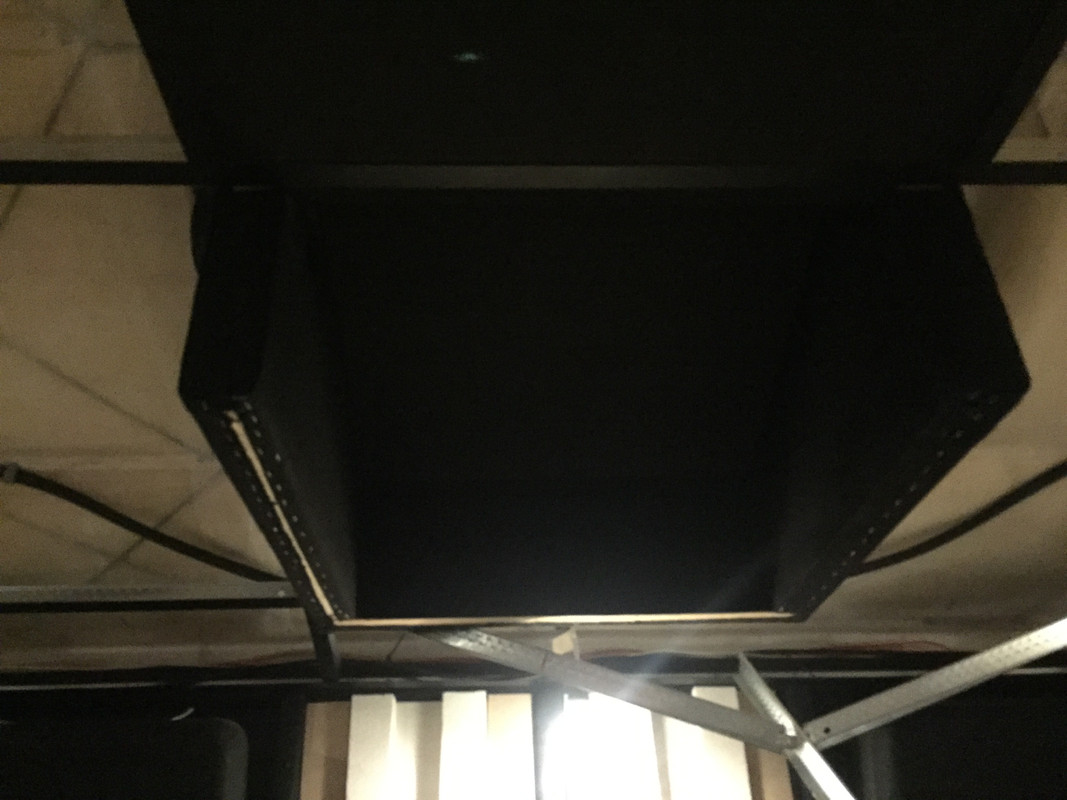

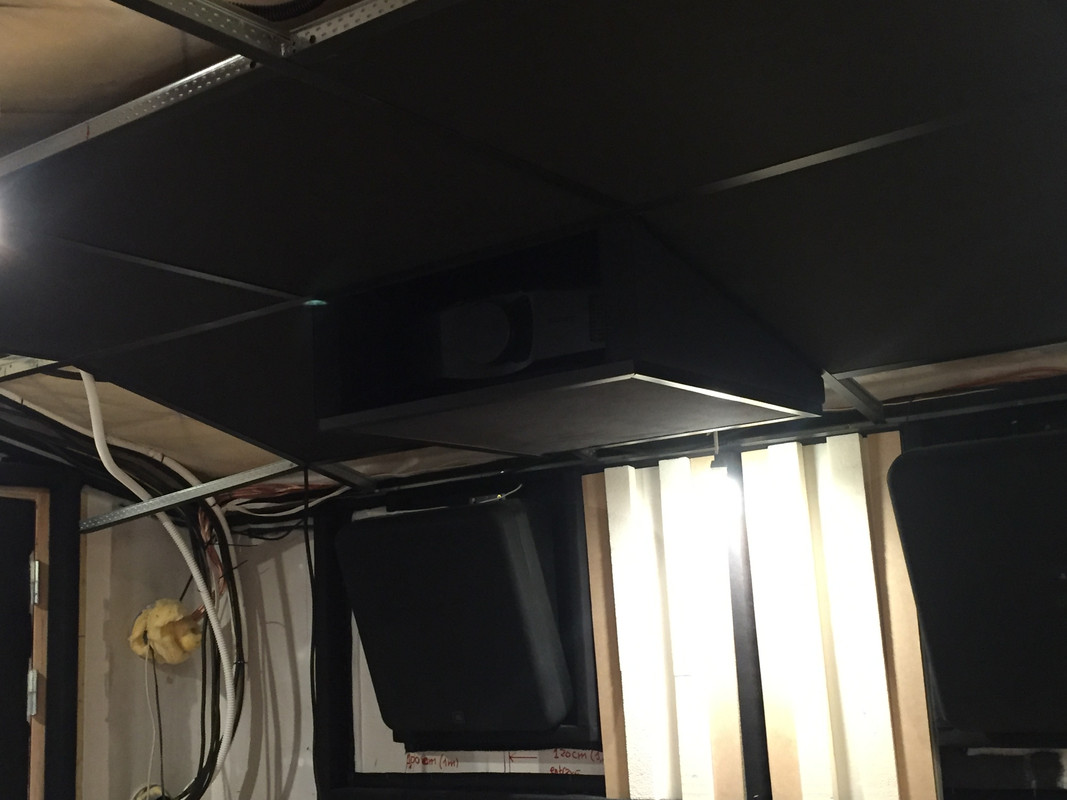

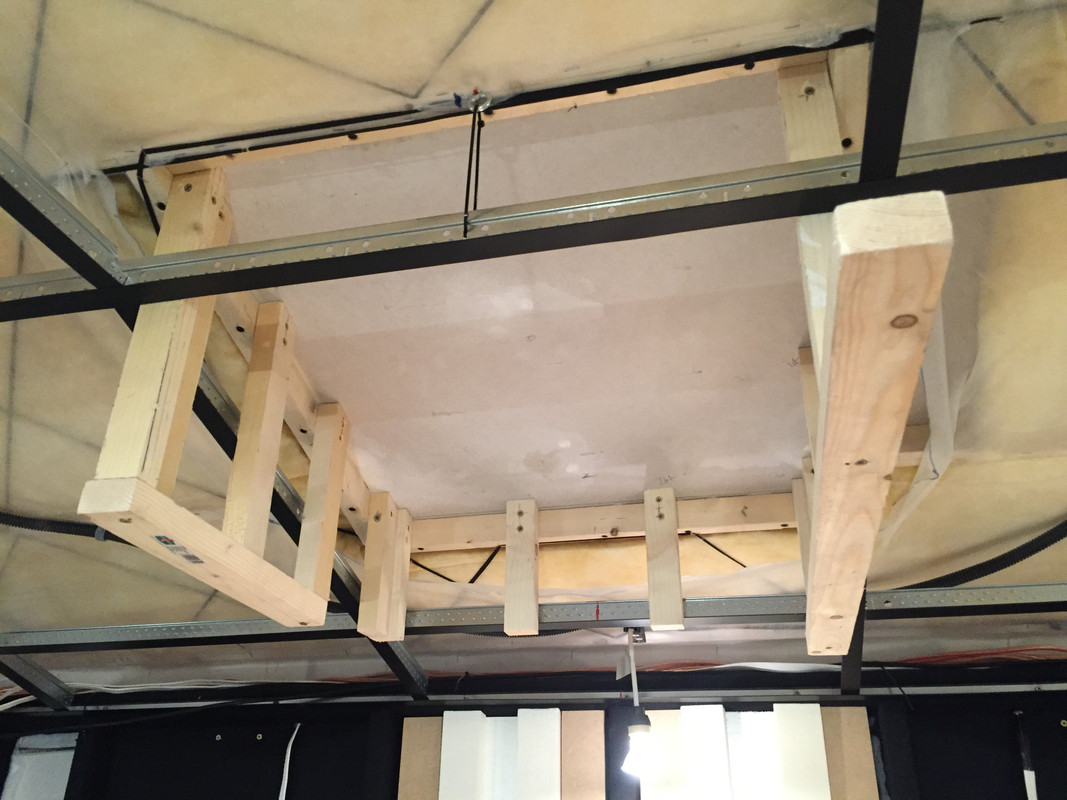

Pour la niche du VP

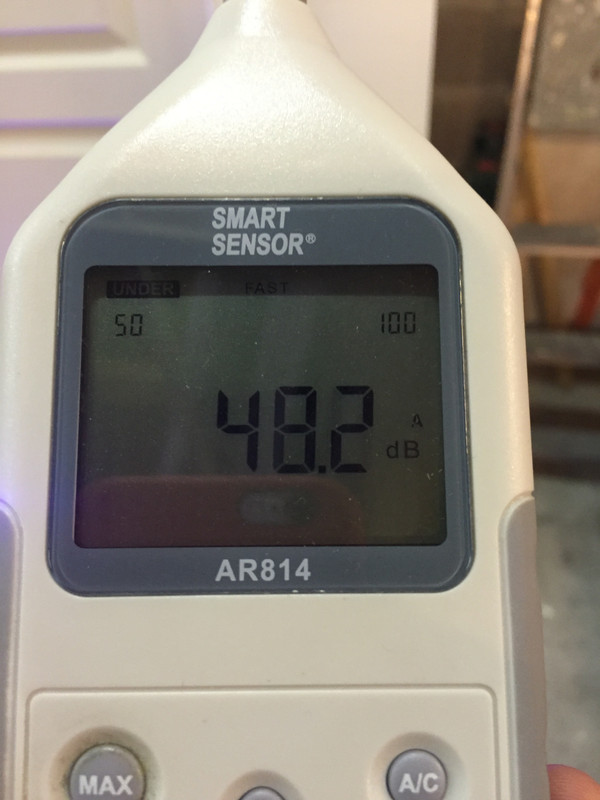

Pour les mesures vites faites du principe boite dans la boite
Dans la salle


A l’extérieur du local technique (c'est à dire 1m de la salle)



Je pense que ça valait le coup de passer autant de temps

[fanvw]

Un travail propre et avec beaucoup de réflexions, mes respects

[JIM]

Super travail et super résultat
Bon choix pour la carte son, c'est du super matos et la niche pour le VP, nickel également (super bien intégré)

Comme quoi, d'un, la boîte dans la boîte, ça fonctionne et c'est réalisable même dans un volume limité.
Écouter la ziq ou un film au bon niveau à tout heure, c'est le top.

J'espère que tu as bien pris en main jriver et rew avec tout ce matos mais la rentrée approche et on est à côté.

A bientôt et profite bien


ps : tu as réalisé tes diffuseurs avec quels matériaux ?

[jejedu710]

Superbe réalisation effectivement ..... j'aime bien le support du video j'en ai moi même fait un dans le genre mais je n'ai pas osé fermer les coté meme avec des aérations par peur de surchauffe de la machine ....

[passatdjé49]

comment j ai pu louper ce topic ....

Vraiment superbe réalisation...!!!! qui plus est dans les règles de l art !!
et que dire du materiel



djé

[CDGG]

Belle recap Fredo !
Content pour toi, que tout cela soit enfin comme tu l avais souhaité : tu l'as mérité !
A bientot
CeD

[passatdjé49]

la réalisation de tes "diffuseurs" m' intéresse ,mais je suis pas trop chaud pour télécharger les cotes ( spam ....etc )
Tu n'aurais pas qq infos supplémentaires ,photos cotes etc....

djé

[Rabou]

Merci pour vos commentaires

Donc pour les diffuseurs, à l’époque je faisais énormément de recherche sur internet pour rassembler le maximum d'informations et j’étais tombé par hasard sur un site qui proposé des diffuseurs relativement facile à fabriquer (Argen de Tim Perry acousticien)

Pour mon cas j'avais 2 problèmes à résoudre
- La largeur de la salle car je ne voulais pas faire un couloir home cinéma
- Ne pas percer les 2 peaux de placo avec la green glue, pour ne pas faire un trou dans la coque du sous marin (boite dans la boite (JPL)).

Pour la largeur de la pièce j'avais gardé 12cm pour le traitement acoustique (pas top) mais dans tout les cas c'est mieux que de mettre que du placo avec un molleton et un tissus, mon diffuseur ne devait pas faire plus de 5cm d’épaisseur, or la plupart vendu dans le commerce font 7cm.
Les diffuseurs de tim Perry font 6cm, il fallait donc gagner 1cm (et oui ceux qui ont des salles de 4m de larges ne se rendent pas compte de ses petits détails )
Les diffuseurs sont réalisés avec des épaisseurs différentes suivant une séquence bien précise
0,4,5,3,5,4,0, le zéro étant le support, l'astuce j'ai utilisé mon mur en placo comme support et j'ai gagné mon cm

Pour éviter de percer mes 2 peaux de placo il fallait que je colle les diffuseurs, donc il fallait des matériaux légers et rigides à la fois, j'ai donc opté pour du polystyrène extrudé 3cm et 2cm d’épaisseur et du médium en 10mm (tout trouvable dans les magasins de bricolage)

Il restait plus qu'a assembler toutes ces couches pour réaliser le panneau


Pour un panneau de 120x60 (fini)

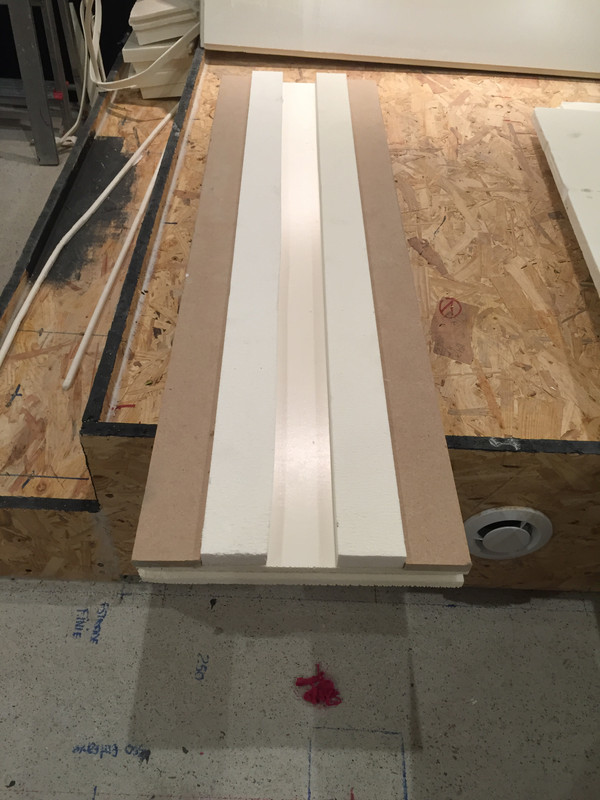

La base est le polystyrène de 3cm d’épaisseur et on vient coller les différents matériaux avec une colle non solvantes sinon ça fond
Base (3cm) 120x30
2 bandes de 120x6 (2cm d’épaisseur)
2 bandes de 120x6 (medium 1cm)

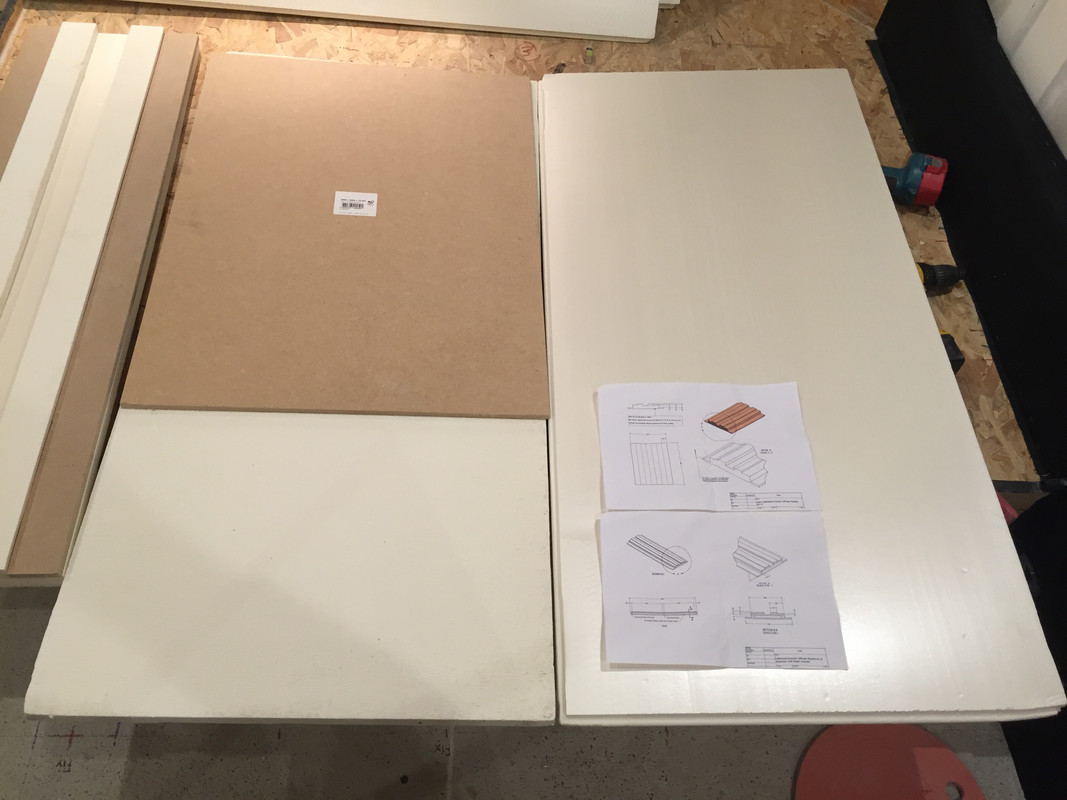

Les plans




















Diffuseur fini

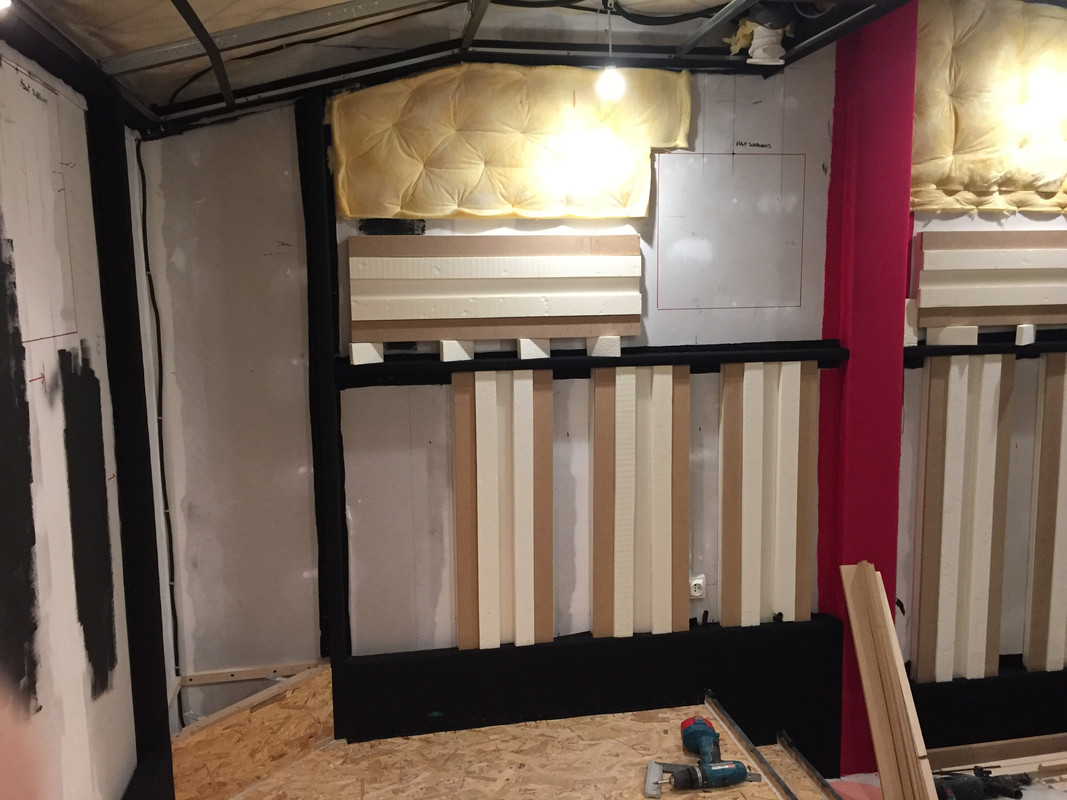

Une fois monté sur le mur
Zone d'écoute


Zone arrière

[josk1]

malin le mec !!

[passatdjé49]

Milles merci pour les infos .....

Djé

[Sebass]

Et du coup tu as un gain réel avec tes diffuseurs ?
