Bravo pour cet outil très utile.

Pour mesurer les distances j'avais rajouté un simple segment "flottant" qui permet de mesurer les distances en le faisant glisser n'importe où dans le schéma, et que j'avais appelé "Règle".

Pas bête. Mais avec cette méthode, la distance ne tient pas comte de l'angle, contrairement à mon petit calcul en bas. Test avec la config de base, entre Top Middle et Moi, mon calcul = 181 cm. Prendre juste la distance entre Top Middle et moi = 115 cm. Cependant, je sais que parfois, avoir la distance "à l'aplomb" est également utile. Est-ce que je devrais indiquer les deux ?

[jldhcf]

Mais avec cette méthode, la distance ne tient pas comte de l'angle, contrairement à mon petit calcul en bas. Test avec la config de base, entre Top Middle et Moi, mon calcul = 181 cm. Prendre juste la distance entre Top Middle et moi = 115 cm. Cependant, je sais que parfois, avoir la distance "à l'aplomb" est également utile. Est-ce que je devrais indiquer les deux ?

Effectivement je n’avais pas pensé a l’axe des Z… en fait je l’utilisais principalement pour voir le placement des meubles dans la pièce (qui peuvent perturber le placement idéal des HPs) et dans ce cas de figure ce sont plutôt les distances horizontales qui entrent en jeu…

[jldhcf]

Si la vue en coupe est intégrée dans le même fichier on pourra incliner la régle à volonté et cela permettra de mesurer n'importe quelle distance en 3D.

[SYLEX]

De toute façon mon calcul en bas tient compte des hauteurs et fonctionne donc en 3D.

Ma question est : Est-ce que le calcul en 2D, à l'aplomb, est également intéressant ?

[jldhcf]

oui car sinon ça peut être trompeur pour placer les enceintes si on se base seulement sur cette information et que la hauteur n'est pas la même entre les objets.

[SYLEX]

La vue de dessus est complète (selon moi). Je souhaite ajouter la vue en coupe dans le même fichier, pour gérer les enceintes Height et pour gérer les hauteurs de l'écran et de l'enceinte centrale.

Pour cela j'aimerais trouver les docs SMPTE et THX relatives aux angles de vision verticaux et au placement en hauteur de l'écran et des enceintes frontales. Est-ce que quelqu'un peut m'aider ?
A l'origine, je m'étais basé sur des sites qui se référaient à ces normes, sans donner de lien. J'aimerais lire et appliquer moi-même ces normes.

[SYLEX]

J'avance sur la vue en coupe. Elle permettra de gérer comme avant 4 enceintes Height et la hauteur de l'écran, avec les angles de vision verticaux pour les 2 canapés. Elle permettra aussi de régler la hauteur des Wides indépendamment des Front et la hauteur des Surround 2 et 3 indépendamment des Surround 1.

[SYLEX]

Est-ce que tu as un lien vers ces recommandations SMPTE, STP ?

Non malheureusement mais ça a été maintes et maintes fois répété par JPL et d'autres. Il faudrait rechercher sur le net...
Mais le positionnement est indiqué page 2 de la doc Dolby pour l'Atmos (cinéma) avril 2024 même si smpte n'est pas cité.
https://professional.dolby.com/siteasse ... ations.pdf

Dans le guide de positionnement de Trinnov : "Pour maintenir la cohérence entre l’image et le son, les enceintes frontales doivent être verticalement centrées avec l’écran. Mais si l’écran est surélevé, les enceintes frontales pourront être placées trop haut, et dans la plupart des cas, il sera préférable de positionner les enceintes légèrement au-dessous du centre, sans aller au-delà du bas de l’écran."

Dans le guide CEDIA CEB22 : "Correct front speaker height : If the front speakers are located behind an acoustically transparent projection screen, they should be no higher than 5/8 height of the picture screen."

"Au dessous du centre", "pas haut de dessus de 5/8", on est loin du 5/8 comme optimum. Clairement les guides Home Cinéma ne donnent pas les mêmes préconisations que les guides Cinéma. Ces derniers ne me semble pas être des références valides pour nous.

[SYLEX]

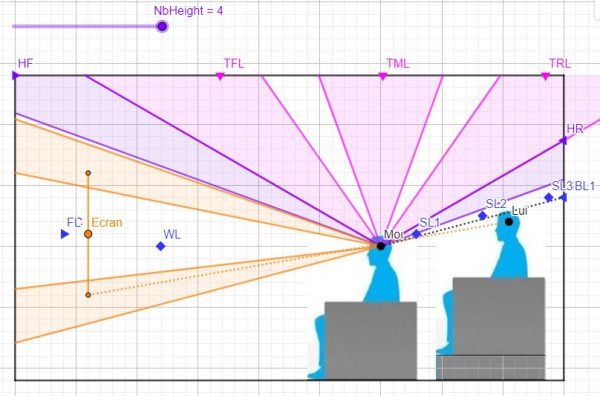

Je libère une nouvelle version Beta pour tests avec la vue en coupe longitudinale.

Cette vue permet de gérer deux paires d'enceintes Height, en plus des enceintes Top. Elle permet aussi de régler la hauteur des enceintes Wide indépendamment des Front ; ainsi que la hauteur des SL2 et SL3, indépendamment des SL.
Elle permet également de gérer le positionnement en hauteur de l'écran avec les angles de vision verticaux. Lorsque l'on a 2 canapés / rangées de sièges, cette vue s'avère indispensable pour éviter les problèmes de masquage des enceintes.

Placement Enceintes Ecran Vue de Dessus V3 Beta.zip

(234.25 Kio) Téléchargé 5 fois

[SYLEX]

Les vues complémentaires sont terminées. Encore quelques tests, les manuels à compléter et je libère tout ça.

[SYLEX]

Voilà, c'est libéré. A télécharger en 1ère page.

Et 25000 posts !

[bopa]

J'attaque le QDN, je vais faire un tour en première page.

[SYLEX]

[SYLEX]

J'ai fini la traduction de la V3 In English (le soft, je m'attaque aux guides).

J'ai fait quelques petites corrections/ajouts. J'ai donc mis une V3.01 en page 1 et les guides en dernière version.

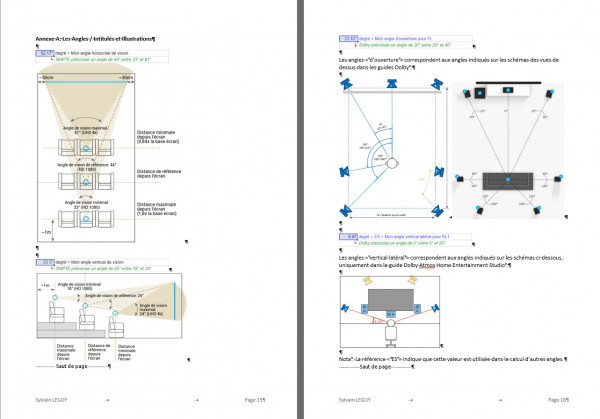

Dans le guide complet, j'ai ajouté en annexe des explications quant aux divers angles (au cas où les intitulés ne soient pas assez clairs) :
