Les installations Home-Cinéma dédiées de la communauté HCFR

Salle dédiée dans 17m carrés & sous pente

Message » 30 Oct 2019 8:34

Mon historique : quelques expériences de salles non dédiées, un peu de DIY (mur sonore « type biosonic », écran transonore DIY, caison DIY, etc.).



Situation actuelle : salon équipé HC non dédié. TV 46’’ + écran motorisé 2m60 avec VP Full HD + installation sonore 7.1


Situation future : nous sommes en train de changer d’habitation, et nous aurons une « pièce dédiée » dans la prochaine


La base (future) disponible :
. Appartement en triplex, dont une pièce au 1er (étage intermédiaire, actuellement un bureau) sera utilisée pour le HC,
. La pièce fait 4.5m x 3.7m, et est située sous pente (en gros de 2m50 au max à 80cm mini). Pas idéal mais sans doute suffisant pour nos envies,
. Pas de modification « définitive » de la structure de la pièce envisageable (i.e. elle doit pouvoir être reconvertie facilement en un bureau),
. L’isolation semble correcte (pas de voisin direct ou de chambre en contact direct), et nous n’écoutons de touts façons pas à un volume « cinéma ». De toutes façons pas de possibilités de traitement lourdtype « boite dans la boite »…
. Pas de volonté (irréaliste de toutes façons) d’obtenir un résultat parfaitement aux normes du Cinéma, mais plutôt s’en rapprochant un maximum (i.e. pas une grande TV et une barre de son…)
. Tout le matériel sera à acheter, nous laissons l’actuel dans l’habitation que nous quittons.


La cible idéale :

. Regarder confortablement un film (source BD, Netflix/Prime/etc. ou TV HD) à 4 (2 adultes + 2 enfants) sur un grand écran avec un son « cinéma » (i.e. neutre, enveloppant et « percutant »)



Les moyens envisagés :

. Traitement passif de la salle afin de la rendre la plus neutre possible, tant de façon sonore (traitement type mur absorbant, bass traps etc.) que visuelle (tissu tendu noir mat, ameublement neutre, pas de lumière parasite, etc.).

. Je dispose de quelques connaissances basiques (et du matos ad hoc) pour prendre des mesures sonores en vue du traitement passif (carte son + micro + usage de logiciel de mesure…)

. Ecran de projection transonore 16:9, dimensions adaptées au recul possible (critères équivalents à du THX = angle de vision de 45°). A priori entre 2m40 et 2m60 de base

. Système sonore type 5.1 ou 7.1 « orienté cinéma », c’est-à-dire privilégiant une sonorité ciné vs. HiFi (disposition des enceintes, pas de « coloration » du son, etc.)

. Je ferai sans doute moi-même la majorité de l’installation, mais songe à demander une aide pour la conceptualisation (type JPL…)

. Emménagement prévu début juillet 2020, aménagement de l’espace dans la foulée, et donc quelques mois pour prévoir…


Le matériel possible:

VP: Epson TW9400 (2’760 CHF)

Ampli: Denon X3500 (710 CHF)

Lecteur BD 4K: Pana UB820 (419 CHF)

Enceintes: kit 5.1 Teufel system 6 (1’269 CHF - en promotion)

Ecran transonore: Lumene Movie Palace UHD Acoustic 240 (1'150 CHF)

TOTAL = 6'308 CHF (environ 5'800 €)

La pièce dans son état actuel:

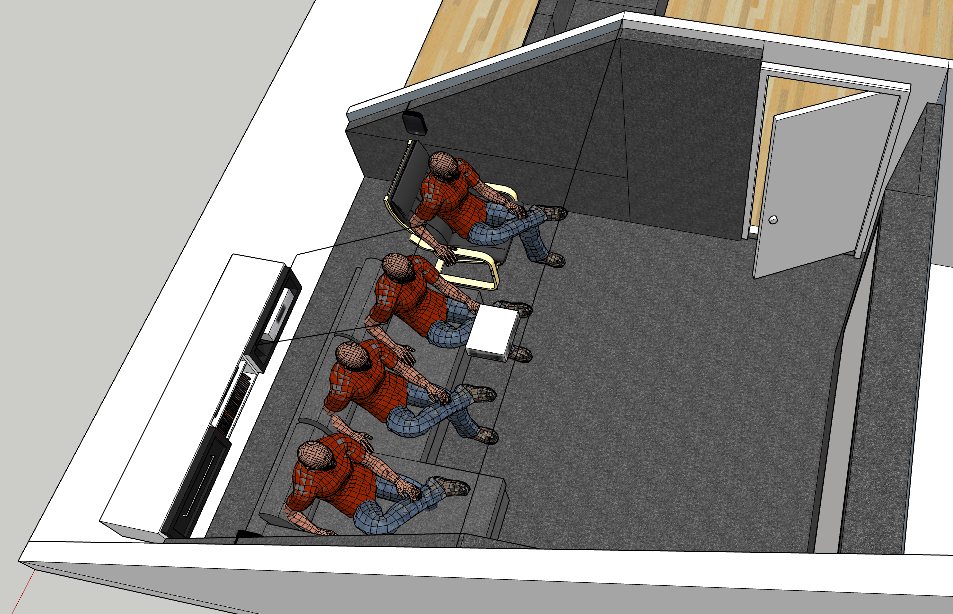

Premières représentations visuelles :




A venir :
. Vos premiers commentaires/retours…

. MàJ 2019.10.30 = mise en forme + ajout d'une photo de la pièce dans son état d'origine + premières idées du matériel A/V
Dernière édition par Morg81 le 30 Oct 2019 13:23, édité 6 fois.
Morg81

Messages: 3109
Inscription: 10 Avr 2008 9:46
Localisation: Genève en CHuisse
  • offline

Annonce

Message par Google » 30 Oct 2019 8:34



Publicite


Encart supprimé pour les membres HCFR

Message » 30 Oct 2019 9:05

Tout est dit.
Moi ça me semble tout à fait réalisable en l'état du projet.
Par contre laisse tomber la conceptualisation pro (à mon avis)... ça ne les intéresse pas et vu que tu ne vas pas au fond des choses, cela n'a pas grand intérêt de toute façon.

A mon sens si déjà ta salle est toute noire ou presque, avec de la moquette ou un gros tapis au sol, un traitement acoustique amovible aux mur et un écran transsonore... Tu tiens le bon bout :oldy:

La configuration dans mon profil


un cinéma dans les vignes:
VP: JVC X500 | ampli: Yamaha RX-A2040 + Yamaha PX5 (SUBs) | source: PCHC | écran: cadre alu DIY + toile cine-screen Référence 4K
LCR: 3x GKF-SVP1000 mkIII | surrounds: 4x GKF-SVP100 | SUBs: 4x GKF-SW310
Avatar de l’utilisateur
josk1
Membre HCFR
Membre HCFR

Messages: 4786
Inscription: 16 Aoû 2013 14:35
Localisation: haut-rhin
  • offline

Message » 30 Oct 2019 9:30

Futur traitement passif (audio) de la salle

Quelques idées/questions, j'attends vos avis/suggestions:
. La salle fait 4m57 de long sur 3m73 de large
. j'envisage d'utiliser 30cm de profondeur sur le mur avant pour réaliser un "mur absorbant" contenant les enceintes de la scène avant + le sub + l'écran transonore > structure en bois remplie de laine de roche et recouverte de tissu accoustique noir tendu?
. pour les murs latéraux j'imagine pouvoir également utiliser environ 10cm de profondeur pour également recouvrir les murs actuels par un "traitement" > des suggestions? Faire également des structures en bois remplies de laine de roche, mais sur "seulement" 10cm de profondeur?
. pour le plafond > un tissu noir tendu devrait suffire (la surface est actuellement en bois)
. pour le sol > une moquette sombre un peu épaisse ? En dessous c'est du parquet stratifié
. Guide d'onde > utile ou pas? Comment ça fonctionne? Comment ça se calcule?
. Bass trap > en plus du mur avant absorbant? Dans chaque coin/angle? Comment les dimensionner?

Merci d'avance :bravo:
Morg81

Messages: 3109
Inscription: 10 Avr 2008 9:46
Localisation: Genève en CHuisse
  • offline

Message » 30 Oct 2019 9:55

Ok pour le mur avant, ça me semble logique et bien

Pour les murs latéraux, je mettrai plutôt : peinture noire ou très foncée sur les murs + 2 ou 3 gros absorbeurs amovibles (genre un cadre en bois de 5 à 10 cm d'épais, rempli de LDR et recouvert de tissu noir) sur chaque côté. Ce sera plus simple quand tu partiras et déjà très efficace.

Pas de guides d'ondes. Sauf à faire une salle complète et définitive, c'est du travail et du matos pour pas grand chose.

Pour le plafond le tissu tendu seul me semble un peu juste par contre. Il n'aura aucun effet acoustique, or le plafond en bois risque de poser autant de problème que ton parquet au sol. Donc le conseillerais plutôt un faux plafond en dalles de LDR (Rockfon et compagnie)

Pour les bass traps, tu peux voir pour des kits tout prêts de ce genre là : https://www.skumacoustics.com/fr/kits-acoustiques/13-basskutt.html
(mais je ne suis pas certains que ce soit nécessaire.... à juger peut-être quand tu auras fait tout le reste!)

La configuration dans mon profil


un cinéma dans les vignes:
VP: JVC X500 | ampli: Yamaha RX-A2040 + Yamaha PX5 (SUBs) | source: PCHC | écran: cadre alu DIY + toile cine-screen Référence 4K
LCR: 3x GKF-SVP1000 mkIII | surrounds: 4x GKF-SVP100 | SUBs: 4x GKF-SW310
Avatar de l’utilisateur
josk1
Membre HCFR
Membre HCFR

Messages: 4786
Inscription: 16 Aoû 2013 14:35
Localisation: haut-rhin
  • offline

Message » 30 Oct 2019 13:12

Ajout des premières idées de matériel dans le poste initial:

VP: Epson TW9400 (2’760 CHF)

Ampli: Denon X3500 (710 CHF)

Lecteur BD 4K: Pana UB820 (419 CHF)

Enceintes: kit 5.1 Teufel system 6 (1’269 CHF - en promotion)


Envoyé de mon iPhone en utilisant Tapatalk
Morg81

Messages: 3109
Inscription: 10 Avr 2008 9:46
Localisation: Genève en CHuisse
  • offline

Message » 30 Oct 2019 13:17

josk1 a écrit:Ok pour le mur avant, ça me semble logique et bien

Top.

josk1 a écrit:Pour les murs latéraux, je mettrai plutôt : peinture noire ou très foncée sur les murs + 2 ou 3 gros absorbeurs amovibles (genre un cadre en bois de 5 à 10 cm d'épais, rempli de LDR et recouvert de tissu noir) sur chaque côté. Ce sera plus simple quand tu partiras et déjà très efficace.

Pas de peinture possible, donc tissu tendu a priori. Je note pour les absorbeurs amovibles. Tu aurais un lien vers un exemple?

josk1 a écrit:Pas de guides d'ondes. Sauf à faire une salle complète et définitive, c'est du travail et du matos pour pas grand chose.

Ok, ça simplifie :)

josk1 a écrit:Pour le plafond le tissu tendu seul me semble un peu juste par contre. Il n'aura aucun effet acoustique, or le plafond en bois risque de poser autant de problème que ton parquet au sol. Donc le conseillerais plutôt un faux plafond en dalles de LDR (Rockfon et compagnie)

A étudier donc...

josk1 a écrit:Pour les bass traps, tu peux voir pour des kits tout prêts de ce genre là : https://www.skumacoustics.com/fr/kits-acoustiques/13-basskutt.html
(mais je ne suis pas certains que ce soit nécessaire.... à juger peut-être quand tu auras fait tout le reste!)

Il me semble sage en effet d'attendre un premier essai pour vérifier le rendu.
Morg81

Messages: 3109
Inscription: 10 Avr 2008 9:46
Localisation: Genève en CHuisse
  • offline

Message » 30 Oct 2019 19:01

Bonjour Morg81,

Faites attention pour la ratio de projection. Le limit de TW9400 est 1.35, donc avec un écran de 2.4m de base il faut 3.24m entre le lentille de VP et l'écran. Aussi il faut faire attention de lens shift. :D
Rooky2

Messages: 1783
Inscription: 26 Jan 2016 12:01
Localisation: IDF
  • offline

Message » 30 Oct 2019 19:33

hola gracias por enseñar tu proyecto
me parece muy acertado el equipo que ud a elegido
newgolf

Messages: 10
Inscription: 13 Mai 2019 7:58
  • offline

Message » 30 Oct 2019 19:41

Rooky2 a écrit:Bonjour Morg81,

Faites attention pour la ratio de projection. Le limit de TW9400 est 1.35, donc avec un écran de 2.4m de base il faut 3.24m entre le lentille de VP et l'écran. Aussi il faut faire attention de lens shift. :D


Merci! En effet le calcul sera fait avant l’achat!
Ce qui m’a plu sur ce VP, en plus de la qualité de son rendu et son volume sonore modéré, est justement sa facilité de placement: gros lens shift!


Envoyé de mon iPhone en utilisant Tapatalk
Morg81

Messages: 3109
Inscription: 10 Avr 2008 9:46
Localisation: Genève en CHuisse
  • offline

Message » 30 Oct 2019 19:51

Tu n'as pas mis les dimensions, mais il semble que tu manque cruelment le 3.2m, ou 3.5 m avec un écran de 2.6m de base.

A mon avis, les VP avec une distance très courtes (UST) sont mieux adaptés à ta situation. :D
Rooky2

Messages: 1783
Inscription: 26 Jan 2016 12:01
Localisation: IDF
  • offline

Message » 31 Oct 2019 16:49

Tu laisses ton mur dans ton ancienne maison?
MIB91
Membre HCFR
Membre HCFR

Messages: 243
Inscription: 23 Déc 2010 11:10
Localisation: 91
  • online

Message » 02 Nov 2019 14:18

MIB91 a écrit:Tu laisses ton mur dans ton ancienne maison?


Non, mon mur était dans la maison encore avant :wink:

Dans notre maison actuelle j'ai un écran déroulable devant la TV dans le salon (2m60 de base), avec un 7.1 pour le son (Dali LCR, JBL surrounds et un PB12-NSD pour le caisson). Le mur est "long gone" :(
Morg81

Messages: 3109
Inscription: 10 Avr 2008 9:46
Localisation: Genève en CHuisse
  • offline
