Avant / Après (hypex UCD400 UCD700+lm3886)

» 09 Déc 2023 16:13

Hello

Vous connaissez tous ces pubs à la noix :

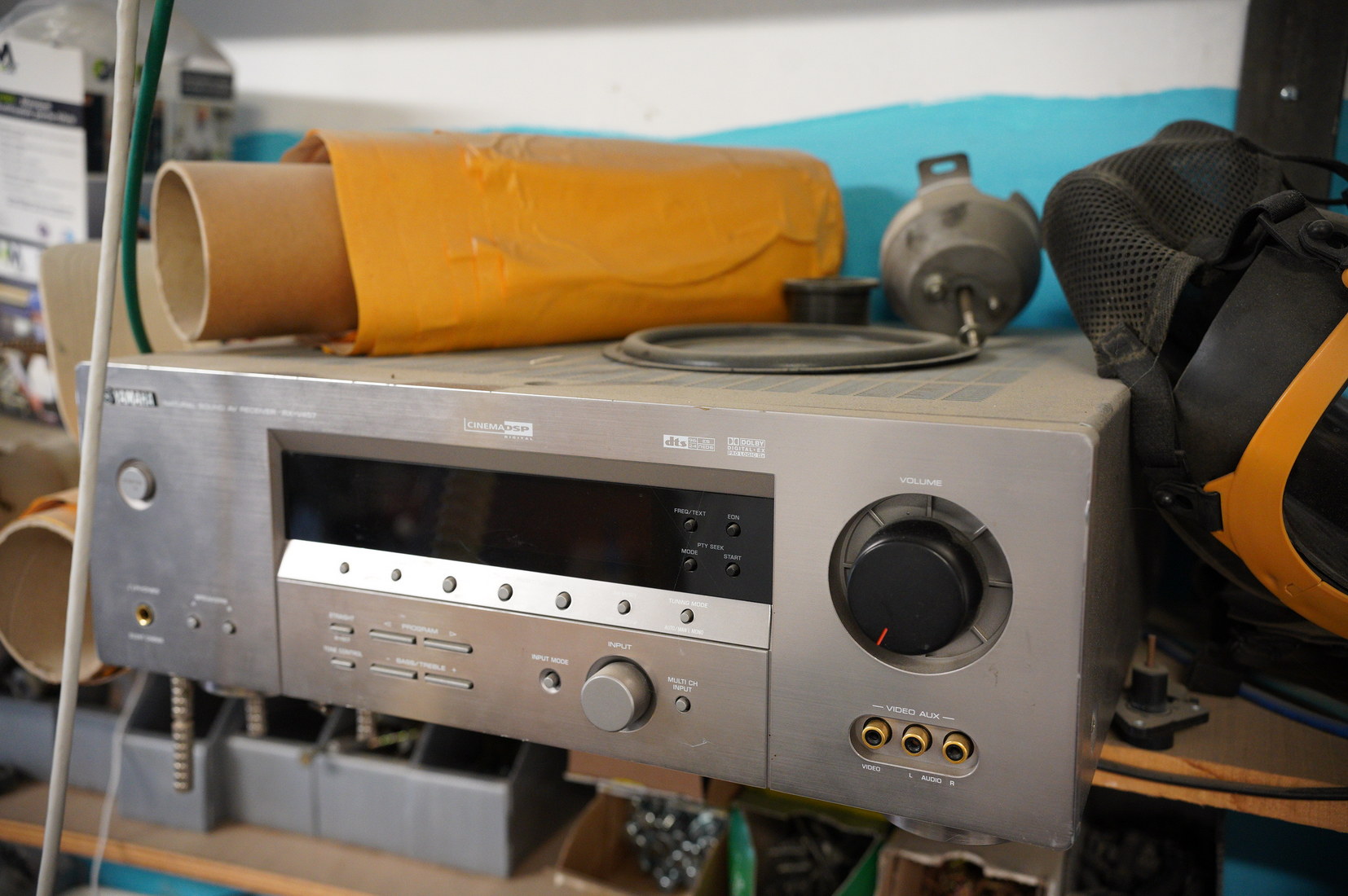

: avant.png (367.51 Kio) Vu 1202 fois

Bah pareil, avec un vieux Yamaha RX-v gris moche, HS. :mdr:

J'ai fais une petite peinture noir mat, une facade en acrylique gravé par l'arrière et réussi à mettre là dedans :

- SMPS 3k700
- 2x UCD700
- transfo torique 320VA -----> 2x26v + 2x15v + 2x12v + 1x7v
- toutes les cartes de protections HP et toutes les cartes alimes LM317+337
- 2x triple LM3886
- 1 ventilo silencieux 24V alimenté en 4.5V
- 1 soft start
- 1 sortie 12V bien propre pour le MiniDsp 2x4hd

Mme est ravie, on allume que deux "trucs' et ça fonctionne, sans ploc, sans ordre d'allumage... :zen:

Zero parasite, zero 50hz, même mon DENON POA fait moins bien !

» 09 Déc 2023 16:14

Du coup les photos vous intéresseraient-elles ? :ane:

» 09 Déc 2023 19:30

Evidemment !

» 09 Déc 2023 20:44

Kro a écrit:Evidemment !

En vidéo d'abord !

» 09 Déc 2023 20:44

» 09 Déc 2023 23:36

Le bricoleur fou a encore frappé
:hehe:

Belle réalisation

» 10 Déc 2023 12:07

J'ai un peu galèré sur les vumetres leds.
J'ai branché sur l'entrée audio, ça fonctionne, mais ajoute du bruit...
J'ai fini pas mettre un pont diviseur 1k + 75ohms sur les sorties HP, ça me parasite pas mes entrées.
C'est pas encore bien calibré d'ailleurs et je vais ajouter un condo pour lisser les pointes.

» 10 Déc 2023 21:57

Sympa !

» 11 Déc 2023 14:12

Comment bien recycler, c’est d’actualité !

Sympathique la façade acrylique, on y voit la trame des leds du vumètre quand c’est éteint ou pas ?

J’y pense pour mon bloc pour être raccord avec mon preampli Advance.
Niveau coût c’est situé comment ? J’avais trouvé un marchand, 15€ le morceau de 430x210 mais 20/25 d’expédition sur un produit brut j’avais trouvé ça élevé.

» 11 Déc 2023 15:55

https://plaqueplastique.fr/product/plaq ... nthracite/

On apercoit un peu la gravure, mais on ne voit pas les leds. Suivant l'éclairage, tu vois juste un bloc noir brillant.

Faut tourner doucement je dirais 3-4000 tours
Et arroser de flotte + Palmolive

Forcement, tu avances doucement, ça prend 2h30 pour une facade.

» 11 Déc 2023 18:45

+1 pour plébisciter le LM3886.
J'ai dû réaliser une bonne dizaine d'amplis à base de cette puce. Toujours d'après un schéma pris sur "radio plans" il y a une bonne trentaine d'années. Jamais déçu. La dernière réalisation a été un bloc de 16 voies pour travailler en multi-amplification active 2 X 4 voies en sortie d'un OpenDRC DA-8. Pour le construire, j'ai récupéré une bonne partie des circuits que j'avais insolés tout au long des années précédentes. J'avais enfin atteint le Nirvana mais tout a brûlé suite à un incendie. Pourquoi autant d'amplis allez-vous dire ? Parce que par exemple chaque voie grave était composée de deux SPH390TC Monacor double bobine et donc, pour avoir suffisamment de réserve de puissance, chacune des 8 bobines du grave avait son propre ampli.

https://photos.app.goo.gl/53EKNHepAbXJNTBZA

» 12 Déc 2023 7:14

Merci Kris, effectivement le tarif est plus raisonnable et la matière semble être plus cohérente avec ce que je recherche. :bravo:

Si usinage je retiens l’usage du Palmolive et pas d’autres marques.
Mais dans le principe l’usinage serai fait sur la plaque alu de derrière pour les 2 fenêtres vumètres.
Comme ça une fois éteint on voit rien ou presque.

L’effet miroir permettant d’atténuer la « masse » de la façade de 450x210 du Up…

» 14 Déc 2023 10:36

Les cartes LM3886 sont de la période Covid, à 25$ la paire en chine, avec changement des condos sur l'aigu seulement, et alimenté en +-36vdc.
https://www.homecinema-fr.com/forum/diy-amplification/ampli-faible-cout-difficulte-choix-autour-du-lm3886-t30118254.html

» 22 Déc 2023 15:01

Extra plat, UCD400 stéréo, même technique.

» 23 Déc 2023 14:15

Excellent ! Tu as fait toi même les facades ? Je serais bien curieux de savoir comment faire . C'est de la CNC ou on peut faire ça plus diy ?
