PSB8.1 (HDS205 / SB26ADC) : remise à plat p.25

[Kro]

Tu ne mets pas au point ton enceinte avec des mesures au point d'écoute.

L'enceinte se met au point en free field.
Il faut donner à ta salle une enceinte équilibrée avec idéalement une réponse en puissance adaptée.

Le reste c'est de l'acoustique.

Essai de faire une mesure en champ proche. Tu peux même faire du combiné avec l'évent puis tu simules ton effet de baffle dans vituix cad directement intégré sur ta courbe champ proche.

Tu exportes la courbe obtenue et tu appliques dessus ton EQ + filtrage. Tu verras si ton bsc est ok.

Ensuite il faut voir la reponse en puissance et voir si on peut optimiser. (compliqué un 8 pouces avec un dome).

[wakup2]

Tu as tout dit

Pour un raccord d'un 8" et d'un dôme j'essaierai une pente de filtrage plus faible pour avoir plus de recouvrement et une meilleurs "transition", ça t'obligera peu être a couper et raccorder un peu plus haut.

[androuski]

C'est ce que je voulais dire en parlant de brick wall : une transition brutale woof tweet c'est peut être pas idéal, un blend "long" à essayer pour voir.

[Esscobar]

C'est un peu l'idée avec la scancore finalement (enfin en passif dur de faire un brickwall

[Nimaj44]

Tu as mesuré la réponse en puissance ?

Parce qu'avec mon 72dB/octave j'ai quand même une marche de 2dB à 45° environ.

[Kro]

Je viens de télécharger tes mesures.

Il y a un gros soucis avec le tweeter.

Entre 1200 et 2500Hz plus tu prends de l'angle et plus du tu as du niveau, et quand je vois ta courbe d'EQ



D'autre part tu peux voir que ton tweeter a beaucoup d'énergie vers 5-6kHz il faut le calmer un peu dans cette zone.

C'est quoi l'écart des centres émissifs déjà ?

[Kro]

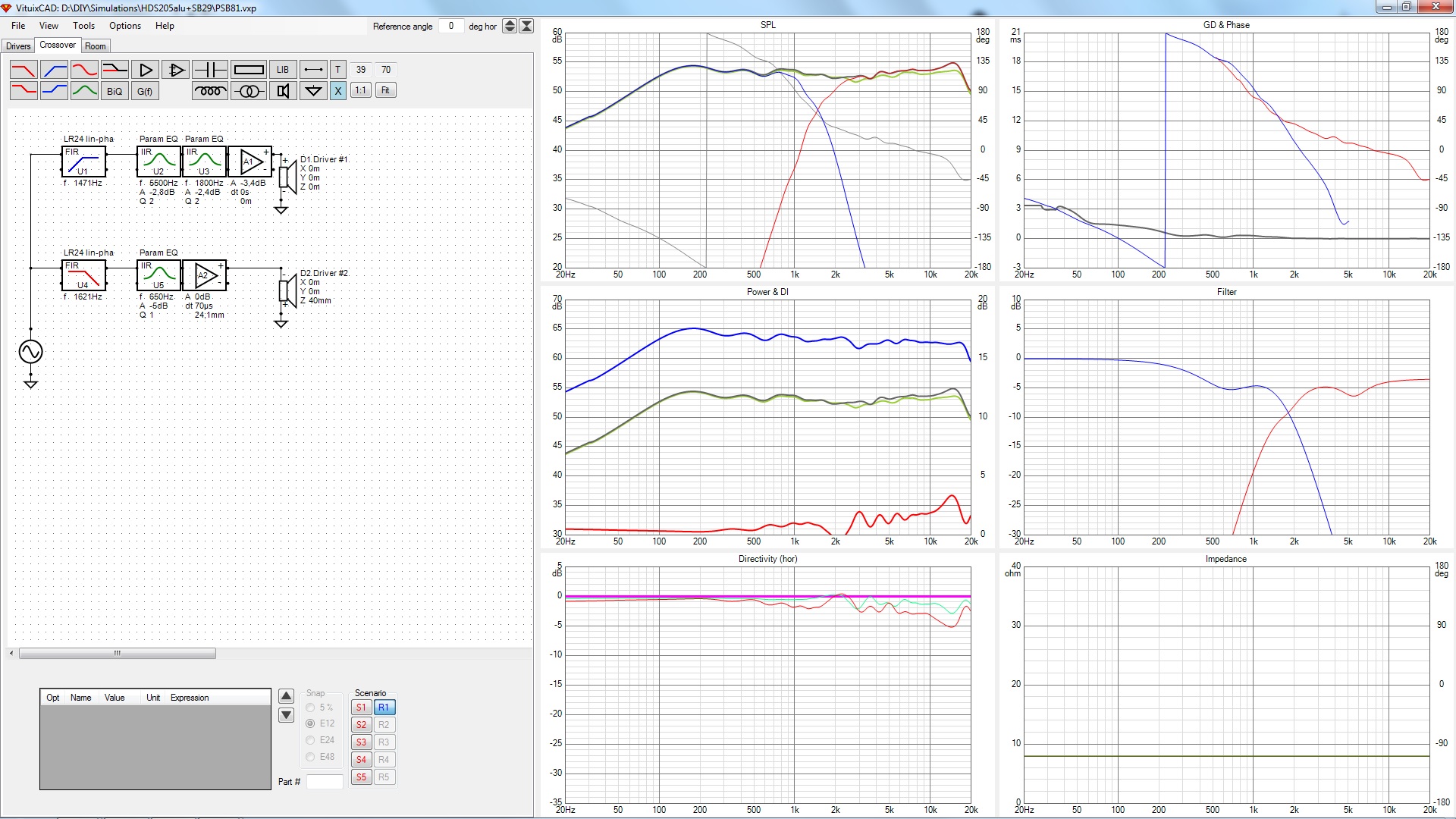

Essaie ça

[Nimaj44]

Merci Cédric,

Je vais essayer ça. Donc si je recapitule :
Sur le tweeter un LR 24db à 1471 + 2EQ et baisser le niveau de 3,4dB
Sur le grave un LR 24db à 1621 + 1 EQ pour la BSC

Une photo des enceintes pour le placement des HPs, on parle de la gauche et la droite, hauteur de 90cm et 23cm de large.

[Dagda]

Très Vintage le pied de centrale

[Nimaj44]

Un poil trop petit , il faudrait que je la rehausse pour qu'elle soit à hauteur des 2 autres.

[Dagda]

J'avais pas vu le PC en bois

[Kro]

J'ai mis du lr24 phase linéaire.
Il faut inverser la polarité et j'ai mis un delai.
Par contre j'ai mis au pif 40mm de décalage en retard sur le woofer.

[Nimaj44]

Alors j'ai tester ton filtre Kro (par contre sans le delai ni inversion mais avec phase corrigée. A l'écoute c'est mieux.

J'ai fait un comparo entre mon filtrage d'avant-hier en 72dB et le tien. Voici les courbes

en bleu mon filtre, en rouge le tien. j'ai fait un peu la directivité et le reverse

[Sagem]

oh comme c'est rigolo! c'est mieux.... alors que c'est la même courbe.... mais 3db de moins... COMMENT CA S APPEL CA messieurs AGNO ET BARBE ROUGE???????????

[Agnostic1er]

COMMENT CA S APPEL CA messieurs AGNO ET BARBE ROUGE???????????

un médium rabaissé?
