kit HPS de fin des années 90

» 03 Jan 2021 20:14

Bonsoir
Une petite présentation tout d'abord.
J'ai réalisé fin des 90 un ensemble de HP sur kit Haut Parleurs System (principale STUDIO Lab300, centrale et surround FOCAL A100/200).
Le système a bien évolué depuis (surtout pour les électronique et sources) évidement.
Cet ensemble me donne encore et toujours satisfaction depuis ces années, et grâce à ces upgrades de matos bien sûr.

Donc, en principale j'ai un kit Sudio Lab 300 des années fin 90.
Quelqu'un connaît-il ?
A base d'un beyma 30b100 en grave, fostex FE164 en large bande, et focal tc120tdx en tweter.
(Pente d'atténuation 12db, Fréquence de coupure 380/5000hz, Efficacité 94db, Bande passante 37/20000).
Soit peut être la 1ère version de chez HPS.
J'ai monté les éléments d'ébénisterie avec les plans d'origine et le filtre. Mais pas de souvenir du schéma de filtrage car vraisemblablement
monté complet chez eux avant la pose définitive.
Mon problème est que les fostex sont à changer car les suspensions sont coupées et noircies tachées d'humidité dans mon précédent logement!
Or, je ne retrouve plus ces références, mais d'autres avec des courbes d'impédances différentes (FE166nv et FE166en).
Alors je vais devoir changer ces filtres non ?
Si quelqu'un peut m'orienter, je suis preneur.
Je peux en MP faire une photo du filtre, des HP, donner les docs des spec des produits trouvés (pas réussi à les mettre en PJ...).
Merci à vous

» 03 Jan 2021 22:00

Eventuellement j'ai le filtre avec le Beyma 12BR100+6MI90 + T28.

Musicalement, 18's

» 03 Jan 2021 22:41

Si ton HP est proche en impédance et en courbe de réponse, peut-être pourra tu garder les mêmes filtres... Faudrait que tu trouves les docs constructeur des HPs chez fostex

» 04 Jan 2021 11:21

Pour faire simple : le FE166NV devraient fonctionner sans modifier quoi que ce soit

https://www.fostexinternational.com/doc ... 164rev.pdf

https://www.fostexinternational.com/doc ... E166NV.pdf

» 04 Jan 2021 12:21

Bonjour
SEB à raison, il faudra peut-être une égalisation en niveau

» 04 Jan 2021 12:41

SEB à raison, il faudra peut-être une égalisation en niveau

Oui, tout à fait, ils sont donnés avec 2 dB de différence, un atténuateur sera certainement le bien venu. 2 résistances et c'est dans la poche.

» 05 Jan 2021 8:54

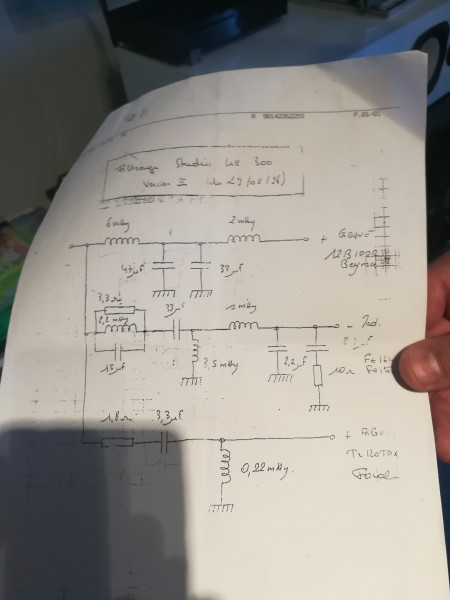

Voici le filtre HPS de la Sudio Lab300 une excellente enceinte ! c'est pêchu, ça descend, ça monte bref j'adore. j'ai un copain qui l'utilise encore et qui n'a pas l'intention de changer

» 05 Jan 2021 11:13

Bonjour, merci tracer
Le passe haut du focal coupe vers 5500 Hz avec une surtension
Pour dépanner, il serait possible d'utiliser un 17cm pro comme les:
https://www.tymphany.com/drivers/driver ... php?id=572
http://www.loudspeakerdatabase.com/fr/F ... 10_8%CE%A9
http://www.loudspeakerdatabase.com/fr/P ... 0615R02-08
en abaissant le fréquence de raccord vers 3/3500, ce que sait faire le FOCAL

» 05 Jan 2021 14:15

Faut remettre le même hp, ce serait dommage de mettre autre chose.

» 05 Jan 2021 22:09

C'est extra çà Tracer. Génial d'avoir retrouvé le schéma.
Ton pote a raison, cette enceinte marche très fort, faut juste un bon ampli pour bouger et retenir le beyma en 30cm.Avec mon Krell, pas de problème.
Quant à remettre le même HP, le problème c'est que je ne retrouve pas le FE164 d'origine, et le pourquoi de ce post. De mon coté, j'avais bien retrouvé (dixit seb) sur des sites les specs des FE166 nv et en, mais les courbes étant différentes, je me posais la question du filtre à sans doute refaire.
Maintenant, j'ai une idée plus claire de ce qu'il faudra faire.

» 05 Jan 2021 23:46

tu pourrais changer les suspensions ? ça se fait tu sais :wink:

» 05 Jan 2021 23:59

Si çà peut aider le schéma avec le 6MI90+T28, Musicalement, 18's

[url][URL=https://www.casimages.com/i/210105111818799138.jpg.html]

[/url][/url]

» 06 Jan 2021 10:28

A haut parleurs différents, filtre différent :wink:

» 06 Jan 2021 10:31

Bonjour
Pour info ,le filtre V2 confirme ma proposition
Le passe haut T28 ( but 12 à 3200 Hz ) convient parfaitement au 120TDX, mêmes impèdance/réponse

» 06 Jan 2021 19:19

En 6" bas médium dans des sensibilités proches il y a le beyma 6p200, ce HP m a agréablement surpris, et pourrait s accoupler sans problème avec le Focal. J ai posté un projet avec ce bas médium + moteur Faital. Le moteur coupe électriquement a 3Khz et le bas médium a 1,3KHz, j ai pu faire une comparaison avec un Cabasse Sloop, certe le 12" fait la différence, mais toutefois l équilibre était proche dans le médium. Sinon, j'utilise aussi le 6mi90 avec le cp21&PHL 4511, le 6mi90 est pas mal du tout en regard du tarif. 18's
