le Rafalacon ! caisson à base du Atohm Rafale

» 04 Mai 2006 13:40

voilà la suite :wink:

A l'aide de "quelques" :lol:

serrejoints, collage du second côté.
Je mets pas mal de serrejoints ainsi la pression est bien répartie.

» 04 Mai 2006 13:49

voilà le caisson fini mais sans la finition

Bien sûr il manque la finition, mais la laque nécessite une pièce exempte de poussière pendant plusieurs jours, or pour l'instant c'est loin d'être le cas :roll:

On voit une tache foncée à côté du hp, en fait je l'ai déplacé en voiture, et le bidon d'huile à touché la façade :evil:

Bon c'est pas très grave puisque par la suite, il sera laqué noir....

» 04 Mai 2006 14:09

voilà quelques détails

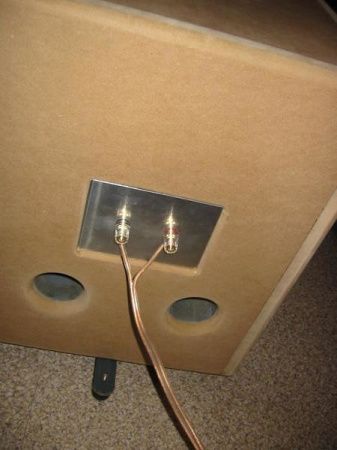

Incrustation d'une plaque d'alu qui avec les deux borniers, fait merveille au niveau de la finition.
La photo le rend mal, mais les personnes qui sont venu voir mon caisson, étaient tous "impressionnées"

On est loin de la finition des caisson du commerce....

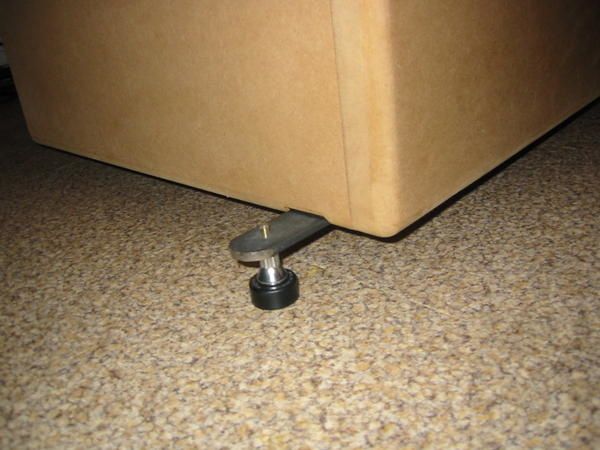

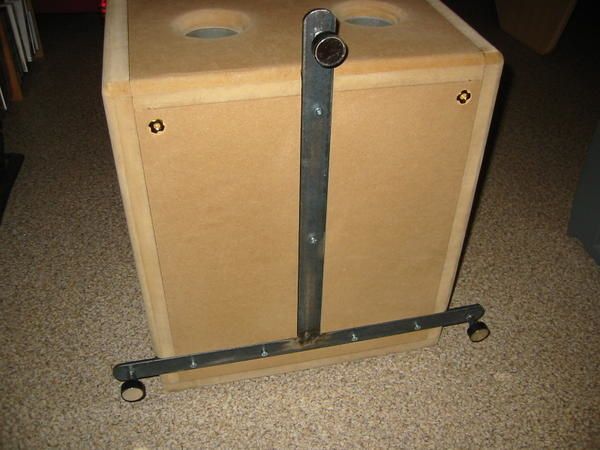

Ensuite détails sur les pieds, alors j'ai rainuré le mdf afin d'incruster mon armature en acier.
J'ai soudé les lames d'acier avec mon petit MIG, et le résultat est meilleur que ce que je l'imaginais, c'est vraiment très résistant

Pour obtenir l'arrondi des lames d'acier, j'ai meulé avec mon labidaire, c'est laborieux mais finalement le résultat est au rendez-vous.
Ensuite perçage et tarrodage pour obtenir un filletage en M6, pour les pieds soudscare, qui sont il est vrai chèrs, mais pas besoin de contrepointe...

[/img]

» 04 Mai 2006 15:12

Superbe, mais pendant ce temps là, le placo n'avance pas. :lol:

» 04 Mai 2006 16:04

Philby a écrit:Superbe, mais pendant ce temps là, le placo n'avance pas.

c'est pas bien de se moquer :evil:

» 05 Mai 2006 12:57

superbe réalisation.. vraiment.. si j'ai besoin de me fire un caisson, je viendrai faire un tour ici (le bois c pas mon truc mais mon pere est menuisier d'oirgine

)
Sinon, pour le bois, on peut prendre autre chose que du MDF (chene, pin ou autre)?
L'ampli doit etre d'un modèle particulier?As tu les plans modifiés avec le MDF de 30?
Pour le son t'en pense quoi alors? car tu n'en parle pas...
Et pour le prix? t'a acheté les kits du fabricant? tu en as pour combien en tout? (sans compter le matos courant ( le MDF et les tubes pvc))

bravo encore

» 06 Mai 2006 0:25

Aceditnanar a écrit:superbe réalisation.. vraiment.. si j'ai besoin de me fire un caisson, je viendrai faire un tour ici (le bois c pas mon truc mais mon pere est menuisier d'oirgine )
Sinon, pour le bois, on peut prendre autre chose que du MDF (chene, pin ou autre)?
L'ampli doit etre d'un modèle particulier?As tu les plans modifiés avec le MDF de 30?
Pour le son t'en pense quoi alors? car tu n'en parle pas...
Et pour le prix? t'a acheté les kits du fabricant? tu en as pour combien en tout? (sans compter le matos courant ( le MDF et les tubes pvc))

bravo encore

_On peut utiliser autre chose que du MDF, mais c'est plus cher et il y a grand risque que cela travail :-?

Au début je voulais faire mon caisson avec du Hêtre massif 30mm, mais après découpe le bois a beaucoup travaillé :evil:

il s'est même fendu par endroit....
Bref le mdf s'est imposé, et puis cela se travail très bien.

_J'ai effectivement modifié les plans, puisque j'ai utilisé du 30mm en lieu et place du 22mm, j'ai un double plancher et enfin j'ai 3 renforts non prévu au départ....
Au final mon caisson est beaucoup plus gros que l'Atohm d'origine

_Pour le CR cela va venir, doucement papillon :lol:

_pour le coût, c'est simple:
159€ le HP + environ 141€ de divers fournitures, ce qui nous fait un coût final de 300€ Tiens un compte rond

Le plus cher étant les pieds soundcare (60€)

» 06 Mai 2006 9:12

ok, merci pour la reponse... j'attend avec impatience ton CR

et ca serai cool d'avoir une comparaison avec un V60 avec du 22mm.. si c plus ou moins dinamique que le tiens... si t'a la chance de comparer ou que quelqu'un compare son matos avec le tiens

bonne continuation... et merci pour les reponses

» 24 Mai 2006 11:53

alors toujours content de ce caisson ?
il s'est rodé un peu.... (ca se rode un caisson?....)

» 24 Mai 2006 12:45

Aceditnanar a écrit:alors toujours content de ce caisson ?
il s'est rodé un peu.... (ca se rode un caisson?....)

Vi très content mais j'ai un soucis dans mon install et je ne m'en suis pas servi depuis un bon bout de temps :roll:

Quand je pourrais de nouveau en profiter, je ferais mon CR

Effectivement un caisson se rode, le temps que le hp se libère un peu...

» 19 Juin 2006 18:08

captaincon a écrit:_pour le coût, c'est simple:
159€ le HP + environ 141€ de divers fournitures, ce qui nous fait un coût final de 300€ Tiens un compte rond
Le plus cher étant les pieds soundcare (60€)

tu parles de 300 euros? mais les filtres et tout? ca te coute combien? car sur le site de la maison du HP il mettent le kit à 500€

sans ebenisterie...
ebenisterie à 450€ ..

ou alors les tarifs ne sont pas à jour ???

» 19 Juin 2006 20:12

l ampli est pas compté dans son total

» 19 Juin 2006 22:21

ah...

et pourquoi?

» 19 Juin 2006 23:30

Aceditnanar a écrit:ah... et pourquoi?

car pour l'instant j'utilise un ampli de sono, undagone 800 pour être précis et ensuite ce sera un UCD400
