Quelques comp'1" sur un faital STH100
Depuis environ 1 mois, Guyome se trompe systématiquement d'adresse quand il passe une commande ; tout ce qu'il achète arrive chez moi, je crois qu'il ne s'en est pas encore aperçu. Aujourd'hui j'ai reçu :
1 - Un pavillon faital pro STH100 : un pavillon 1" de dimensions réduites : l'embouchure fait 12x18cm, et la profondeur environ 9cm, il ouvre à 80° en H et 70° en V. Il s'agit d'un profil tractrix, en alu, d'une qualité de fabrication inversement proportionnelle à son prix...
http://www.toutlehautparleur.com/media/ ... STH100.pdf
2 - Une paire de JBL 2426J... des monstres, qui ont un peu roulé leur bosse apparemment : joint marqué, traces de rouille sur qq vis et sur le bord des plaques de champ. Si Guyome m'en donne la permission je les ouvrirais bien pour vérifier leur état...
1 - Un pavillon faital pro STH100 : un pavillon 1" de dimensions réduites : l'embouchure fait 12x18cm, et la profondeur environ 9cm, il ouvre à 80° en H et 70° en V. Il s'agit d'un profil tractrix, en alu, d'une qualité de fabrication inversement proportionnelle à son prix...
http://www.toutlehautparleur.com/media/ ... STH100.pdf
2 - Une paire de JBL 2426J... des monstres, qui ont un peu roulé leur bosse apparemment : joint marqué, traces de rouille sur qq vis et sur le bord des plaques de champ. Si Guyome m'en donne la permission je les ouvrirais bien pour vérifier leur état...
La configuration dans mon profil
S'il n'aime pas la carotte donne lui du bâton - proverbe DIY, à utiliser à chaque fois qu'on en ressent le besoin.
- androuski
- Membre HCFR
- Messages: 23201
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
Montée sur le STH100 ; j'avais jamais vu un fusil à canon scié encore

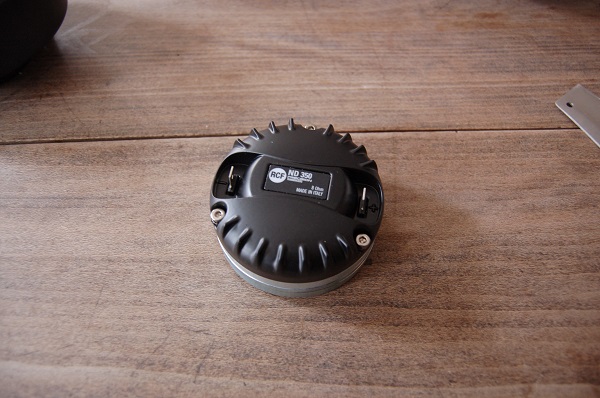

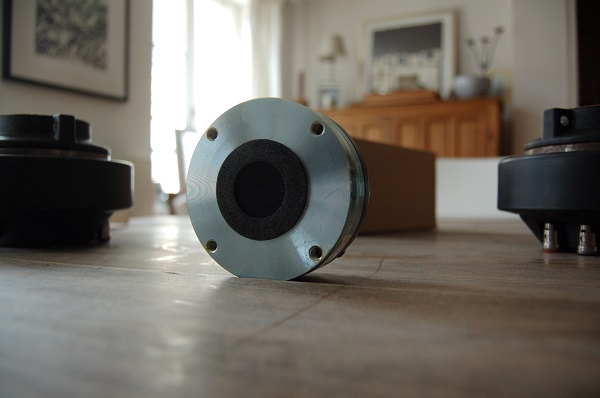

3 - Une RCF ND350 ; manipulée après la JBL, on dirait un jouet.
http://www.toutlehautparleur.com/media/ ... D350-8.pdf
Charmant à priori, non ?
Dernière édition par androuski le 27 Juin 2013 13:14, édité 2 fois.
La configuration dans mon profil
S'il n'aime pas la carotte donne lui du bâton - proverbe DIY, à utiliser à chaque fois qu'on en ressent le besoin.
- androuski
- Membre HCFR
- Messages: 23201
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
Sauf qu'à y regarder mieux, l'assemblage laisse à désirer ; comme on peut le voir, l'aimant néodym est excentré de presque 1mm par rapport aux plaques de champ. Bon, ça coute 1/5 d'une JBL, mais centrer un disque de 8cm c'est qd même à la portée d'un industriel, non, fût-il italien
J'attends encore deux bricoles, les choses sérieuses ne commenceront que la semaine prochaine.

J'attends encore deux bricoles, les choses sérieuses ne commenceront que la semaine prochaine.
La configuration dans mon profil
S'il n'aime pas la carotte donne lui du bâton - proverbe DIY, à utiliser à chaque fois qu'on en ressent le besoin.
- androuski
- Membre HCFR
- Messages: 23201
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
Tu es très productif en ce moment, pour notre grand plaisir d'ailleurs
.
Merci pour tous ces retours forts instructifs
.

Merci pour tous ces retours forts instructifs

- Cobrasse
- Messages: 5864
- Inscription Forum: 17 Aoû 2008 13:02
Cobrasse a écrit:Tu es très productif en ce moment, pour notre grand plaisir d'ailleurs.
Merci pour tous ces retours forts instructifs.
J'ai trouvé un mécène

La configuration dans mon profil
S'il n'aime pas la carotte donne lui du bâton - proverbe DIY, à utiliser à chaque fois qu'on en ressent le besoin.
- androuski
- Membre HCFR
- Messages: 23201
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
En tout cas le pav est d'une qualité remarquable, pour un 20taine d'euros.
Je vais utiliser un de mes SB17 pour une mini-monitor de test, qui me permettra peut-être de faire un CR subjectif, exercice complètement dépourvu d'intérêt mais tout le monde en réclame tout le temps. Mon mécène me demande autre chose qu'un CR N. Pass like
J'ai posé les JBL sur la commode du salon ; j'ai l'impression d'avoir posé mon culte sur la commode - citation littéraire inside
Je vais utiliser un de mes SB17 pour une mini-monitor de test, qui me permettra peut-être de faire un CR subjectif, exercice complètement dépourvu d'intérêt mais tout le monde en réclame tout le temps. Mon mécène me demande autre chose qu'un CR N. Pass like

J'ai posé les JBL sur la commode du salon ; j'ai l'impression d'avoir posé mon culte sur la commode - citation littéraire inside
La configuration dans mon profil
S'il n'aime pas la carotte donne lui du bâton - proverbe DIY, à utiliser à chaque fois qu'on en ressent le besoin.
- androuski
- Membre HCFR
- Messages: 23201
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
Si tu es motivé je peux t'envoyer les RCF HF101 en comparaison

- Kro
- Messages: 29454
- Inscription Forum: 12 Jan 2004 19:24
- Localisation: Isère (38)
Pourquoi pas, si je m'en sors avec ce premier round. Le RCF ça implique une deuxième caisse d'essai. Je vais donc dans un premier temps me limiter au Faital, merci pour ta proposition

La configuration dans mon profil
S'il n'aime pas la carotte donne lui du bâton - proverbe DIY, à utiliser à chaque fois qu'on en ressent le besoin.
- androuski
- Membre HCFR
- Messages: 23201
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
Pourquoi faire une caisse? Tu peux tester les pavillons posés sur ta caisse SB actuelle. Juste bricoler des supports vu les différences de tailles.
Enorme la JBL ca va être sympa ca comme essai
Enorme la JBL ca va être sympa ca comme essai

- ~Sypher~
- Messages: 5874
- Inscription Forum: 26 Nov 2007 10:36
~Sypher~ a écrit:Pourquoi faire une caisse? Tu peux tester les pavillons posés sur ta caisse SB actuelle. Juste bricoler des supports vu les différences de tailles.
Enorme la JBL ca va être sympa ca comme essai
Non, parce que les d'appo à manipuler pour faire des mesures de 0 à 90°

Et puis je veux baffler proprement le pav, en tenant compte des dimensions du baffle que compte utiliser Guyome, puisque la finalité de tout ce bazar c'est d'intégrer son projet 2.5 à base de RS225. Oui, là JBL est un fichu tank. Elle passe pas par l'ouverture du pav d'ailleurs, il va me falloir faire une trappe à l'ar.
Sinon, vous savez quoi ? Je hais U-P-S : ce sont des voleurs de grand chemin, des braconniers, des tartuffes, des quiches, des ratés, des décrépis de la calebasse, des ramollis du slibard, et effeuillés du dôme, des rabougris. AaaaAAAhhhh, nom de dieu ça fait du bien

J'ai mis des tirets pour éviter un procès
La configuration dans mon profil
S'il n'aime pas la carotte donne lui du bâton - proverbe DIY, à utiliser à chaque fois qu'on en ressent le besoin.
- androuski
- Membre HCFR
- Messages: 23201
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
Hello
Très intéressant ça !
Amha, la 2426 n'est pas top pour ce genre de pavillon, mais c'est à essayer
Amicalement
Roger
Très intéressant ça !
Amha, la 2426 n'est pas top pour ce genre de pavillon, mais c'est à essayer
Amicalement
Roger
- Bobo le Chat
- Messages: 1802
- Inscription Forum: 28 Nov 2005 12:45
- Localisation: Lille
J'attends encore la livraison de deux autres modèles de compression, il y en aura donc 4 en tout. Le plus difficile va être de forcer ma nature, devenue rétive au CR.
La configuration dans mon profil
S'il n'aime pas la carotte donne lui du bâton - proverbe DIY, à utiliser à chaque fois qu'on en ressent le besoin.
- androuski
- Membre HCFR
- Messages: 23201
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.

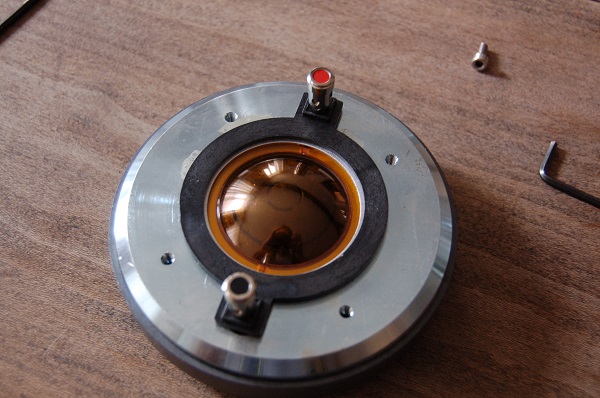

Quelques images de la RCF démontée : je voulais vérifier que l'entrefer avait un espacement régulier, ça va même si ça résiste un chouille plus sur une partie... mais c'est de l'ordre de 0,05mm. Diaphragme en polyester joliment nacré, mais ça on s'en fout
La chambre arrière n'est pas amortie, la pièce de phase est assez sophistiquée apparemment, mais on ne le voit pas ici.

La chambre arrière n'est pas amortie, la pièce de phase est assez sophistiquée apparemment, mais on ne le voit pas ici.
- Fichiers joints
-
- Chambrre ar RCF.JPG (117.65 Kio) Vu 1424 fois
-
- Diaph RCF 1.JPG (137.52 Kio) Vu 1424 fois
-
- Diaph RCF 2.JPG (131.02 Kio) Vu 1424 fois
-
- Test entrefer RCF.JPG (107.06 Kio) Vu 1424 fois
La configuration dans mon profil
S'il n'aime pas la carotte donne lui du bâton - proverbe DIY, à utiliser à chaque fois qu'on en ressent le besoin.
- androuski
- Membre HCFR
- Messages: 23201
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
Mes imprécations ont fonctionné, la camionnette marron est repassée ajd, et le livreur a daigné poser son auguste index contre le vil bouton de mon interphone. J'ai donc désormais un compression Dayton D250P-8 ; D pour polyamide, mais Guyome, qui a de la suite dans les idées, a aussi fait en sorte que me soit livrée un diaphragme en titane ; c'est du drop in replacement comme disent les ricains. Donc grâce à Guyome on a une avant première française sur cette nouvelle compression, qui est un clone de la B&C DE250 ; voici comment (lien transmis par mon honorable mécène) elle a été annoncée sur le marché ricain :
http://techtalk.parts-express.com/showt ... nd-TT25P-8
Par rapport à la RCF, la qualité perçue est - bonne ; la chambre arrière est amortie par un petit pad de mousse mais elle est en plastique. Le joint de mousse sur la face avant n'est pas aligné : au moment d'aligner l'embouchure sur la gorge prière de ne pas prendre comme repère le cercle de mousse
Le système de centrage du diaphragme est bcp - précis que sur la RCF : sur la RCF une fois en place plus de jeu, là il y a un jeu dont la proportion par rapport à l'entrefer est loin d'être négligeable : quoiqu'en dise le monsieur sur le lien montré plus haut, une petite mesure de Z au moment de l'ajustage sera peut-être pas superflue...
Mais bon, tout ceci ne signifie pas que la comp ne tiendra pas ses promesses, les membranes des tweeter dôme que j'ai manipulés voire torturés avaient un jeu comparable.
http://techtalk.parts-express.com/showt ... nd-TT25P-8
Par rapport à la RCF, la qualité perçue est - bonne ; la chambre arrière est amortie par un petit pad de mousse mais elle est en plastique. Le joint de mousse sur la face avant n'est pas aligné : au moment d'aligner l'embouchure sur la gorge prière de ne pas prendre comme repère le cercle de mousse

Le système de centrage du diaphragme est bcp - précis que sur la RCF : sur la RCF une fois en place plus de jeu, là il y a un jeu dont la proportion par rapport à l'entrefer est loin d'être négligeable : quoiqu'en dise le monsieur sur le lien montré plus haut, une petite mesure de Z au moment de l'ajustage sera peut-être pas superflue...
Mais bon, tout ceci ne signifie pas que la comp ne tiendra pas ses promesses, les membranes des tweeter dôme que j'ai manipulés voire torturés avaient un jeu comparable.
- Fichiers joints
-
- Dayton.JPG (123.95 Kio) Vu 1419 fois
-
- Dayton 2.JPG (89.72 Kio) Vu 1419 fois
-
- Chambre ar Dayton.JPG (104.54 Kio) Vu 1419 fois
-
- Diaph polyamide Dayton.JPG (122.02 Kio) Vu 1419 fois
-
- Diaph Dayton titane.JPG (112 Kio) Vu 1419 fois
La configuration dans mon profil
S'il n'aime pas la carotte donne lui du bâton - proverbe DIY, à utiliser à chaque fois qu'on en ressent le besoin.
- androuski
- Membre HCFR
- Messages: 23201
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
On attend impatiemment l'autopsie de la JBL
