Bonjour,
J'ai l'intention d'améliorer la sortie numérique de mon lecteur philips 723. Pour cela, on m'a conseillé d'utiliser le schéma de la sortie SPDIF de l'Onkyo DX-708 (voir fichier joint) suivie d'un transfo SPDIF de rapport 1/1. Dans le 723, le 5V est remplacé par du 5,6V.
Et comme mon 723 doit me servir de drive pour mon correcteur acoustique behringer 8024 qui est a une entrée AES/EBU, je me dits que ça serait encore mieux si je pouvais modifier ce schéma pour faire une sortie symétrique AES/EBU. Pour cela, il suffit de remplacer le diviseur de tension formé par R1 et R2 par une résistance de 110ohms en série avec le primaire du transfo.
Je suis donc à la recherche d'un transfo qui ferait l'affaire. J'en ai éventuellement trouvé un chez Radiospares : Bourns RF2 2-1-6D (voir fichier joint, ligne 2). Il s'agit d'un transfo large bande (3khz-300Mhz) avec un enroulement primaire et deux secondaires.
D'après-vous, est-il indiqué pour ce type d'application? Sinon, que me conseillez-vous?
Merci
|
38 messages • Accèder à une page • 1, 2, 3
|
Modérateurs: Modération Forum DIY, Modération Forum Installations, Le Bureau de l’Association HCFR • Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 4 invités
Transfo pour sortie numérique AES/EBU
- Michel K
- Messages: 1704
- Inscription Forum: 04 Déc 2002 12:11
Curieusement, je n'arrive plus à joindre des fichiers.
Ce n'est pas très grave car l'essentiel des caractéristiques du transfo se résume ainsi :
un primaire
deux secondaires en série
bande passante à -3db : 3khz à 300Mhz
bande passante à -2db : 10khz à 150Mhz
bande passante à -1db : 20khz à 50Mhz
Ce n'est pas très grave car l'essentiel des caractéristiques du transfo se résume ainsi :
un primaire
deux secondaires en série
bande passante à -3db : 3khz à 300Mhz
bande passante à -2db : 10khz à 150Mhz
bande passante à -1db : 20khz à 50Mhz
- Michel K
- Messages: 1704
- Inscription Forum: 04 Déc 2002 12:11
Hello Michel
regardes du coté de chez Lundahl pour les transfos AES/EBU.
http://www.lundahl.se/catframe.html

regardes du coté de chez Lundahl pour les transfos AES/EBU.
http://www.lundahl.se/catframe.html

- Franck M.
- Pro-Commercant
- Messages: 1546
- Inscription Forum: 01 Mai 2002 23:09
Il y a déja un transfo sur la sortie numérique de la 723. Si tu veux, je te files la doc de la mécanique de lecture où se trouve le schéma de la sortie standard : un pont diviseur (270 et 100 ohm), un condo pour enlever la composante continue, puis un transfo.Michel K a écrit:Bonjour,
J'ai l'intention d'améliorer la sortie numérique de mon lecteur philips 723. Pour cela, on m'a conseillé d'utiliser le schéma de la sortie SPDIF de l'Onkyo DX-708 (voir fichier joint) suivie d'un transfo SPDIF de rapport 1/1.
Le régulateur 7805 sort environ 5.6V (à cause de la diode à son "pied"), mais comme il y a un transistor en série pour l'alimentation de la méca, la tension à ce niveau sera plus faible.Dans le 723, le 5V est remplacé par du 5,6V.
Enfin, de toute façon, le niveau exacte de la sortie n'est sans doute pas aussi critique !

Il faudrait certainement tenir compte aussi des caractéristiques du transfo !Et comme mon 723 doit me servir de drive pour mon correcteur acoustique behringer 8024 qui est a une entrée AES/EBU, je me dits que ça serait encore mieux si je pouvais modifier ce schéma pour faire une sortie symétrique AES/EBU. Pour cela, il suffit de remplacer le diviseur de tension formé par R1 et R2 par une résistance de 110ohms en série avec le primaire du transfo.

Et il te faut aussi un condo en série pour éliminer la composante continue sur le primaire du transfo...
Regardes peut-être du coté de certains montage audio de chez Elektor : dans certains cas il me semble qu'ils font un petit transfo sur mesure avec un tore (je vais farfouiller un peu dans mes revue d'élecJe suis donc à la recherche d'un transfo qui ferait l'affaire. J'en ai éventuellement trouvé un chez Radiospares : Bourns RF2 2-1-6D (voir fichier joint, ligne 2). Il s'agit d'un transfo large bande (3khz-300Mhz) avec un enroulement primaire et deux secondaires.


Regardes aussi du coté des fabricants de transfo : lundhal, jensen, etc...
http://www.geocities.com/sap_2000_id/Trafo.htm
Ciao
jb
- jbcauchy
- Messages: 3117
- Inscription Forum: 22 Oct 2001 2:00
- Localisation: Chatellerault
Je te conseille de bufferiser le signal SPDIF sortant du drive avant de l'envoyer sur ton transfo. Il n'est pas vraiment au top à l'origine...
J'ai modifié la sortie SPDIF de ma CD4000 (=cd723) en partant d'un montage Elektor. Si je me souviens bien (c'était il y a presque 2 ans) :
- J'ai viré le pont diviseur qui se trouve au niveau du drive
- Le signal est bufferisé par des portes xor (il y a un raison à l'utilisation de xor, mais j'ai la flemme de la recopier
)
- Le tout arrive sur un petit transfo bobiné sur un tore + quelques condensateurs et resistances
Au final, ça marche très bien (tant à l'oscillo qu'à l'écoute) !
Le signal est propre et ses fronts sont beaucoup plus raides qu'à l'origine.
Et pour finir, un site de réfèrence sur le SPDIF http://www.epanorama.net/documents/audio/spdif.html
J'ai modifié la sortie SPDIF de ma CD4000 (=cd723) en partant d'un montage Elektor. Si je me souviens bien (c'était il y a presque 2 ans) :
- J'ai viré le pont diviseur qui se trouve au niveau du drive
- Le signal est bufferisé par des portes xor (il y a un raison à l'utilisation de xor, mais j'ai la flemme de la recopier

- Le tout arrive sur un petit transfo bobiné sur un tore + quelques condensateurs et resistances
Au final, ça marche très bien (tant à l'oscillo qu'à l'écoute) !
Le signal est propre et ses fronts sont beaucoup plus raides qu'à l'origine.
Et pour finir, un site de réfèrence sur le SPDIF http://www.epanorama.net/documents/audio/spdif.html
- Robinet
- Messages: 1378
- Inscription Forum: 09 Jan 2001 2:00
- Localisation: Verrières (91)
Nouvel essai de telechargement
- Fichiers joints
-

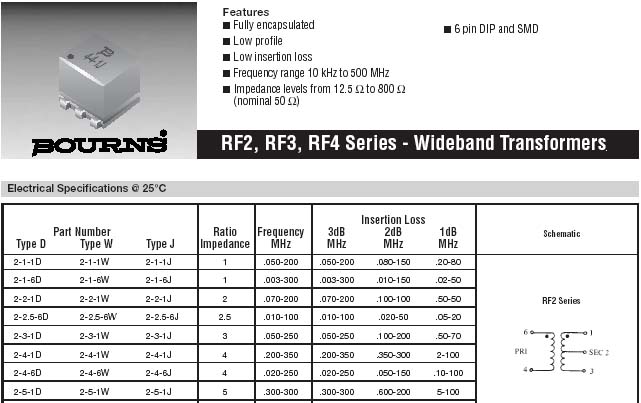

- transfo.jpg (55.95 Kio) Vu 2495 fois
-
- sortieSPDIF.jpg (23.43 Kio) Vu 2502 fois
- Michel K
- Messages: 1704
- Inscription Forum: 04 Déc 2002 12:11
Tout d'abord, je vous remercie pour les différents liens.
Pour résumer mes précédents messages :
Pour transformer la sortie SPDIF de l'Onkyo DX708 en AES/EBU, j'ai donc l'intention de remplacer R1 et R2 par une résistance de 110ohms en série avec le primaire du transfo. Le 5V est en fait le 5,6V fourni par le 7805 (à noter que je vais remplacer ce régulateur+sa diode par un LM317).
Il me semble qu'il me reste plus qu'à trouver le transfo adapté à l'application.
Chez Lundahl, il y a le LL1574 qui peut convenir : il sert à transformer le SPDIF en AES/EBU, ou inversement. Je suis étonné que ce transfo n'est qu'un seul enroulement du coté AES/EBU : ne faut t'il pas définir les 2 potentiels de sortie par rapport à la masse? Si ce n'est pas le cas, il devrait également être possible d'utiliser le transfo du 723?
A+

Pour résumer mes précédents messages :
Pour transformer la sortie SPDIF de l'Onkyo DX708 en AES/EBU, j'ai donc l'intention de remplacer R1 et R2 par une résistance de 110ohms en série avec le primaire du transfo. Le 5V est en fait le 5,6V fourni par le 7805 (à noter que je vais remplacer ce régulateur+sa diode par un LM317).
Il me semble qu'il me reste plus qu'à trouver le transfo adapté à l'application.
Chez Lundahl, il y a le LL1574 qui peut convenir : il sert à transformer le SPDIF en AES/EBU, ou inversement. Je suis étonné que ce transfo n'est qu'un seul enroulement du coté AES/EBU : ne faut t'il pas définir les 2 potentiels de sortie par rapport à la masse? Si ce n'est pas le cas, il devrait également être possible d'utiliser le transfo du 723?
A+

- Michel K
- Messages: 1704
- Inscription Forum: 04 Déc 2002 12:11
jbcauchy a écrit: Il y a déja un transfo sur la sortie numérique de la 723. Si tu veux, je te files la doc de la mécanique de lecture où se trouve le schéma de la sortie standard : un pont diviseur (270 et 100 ohm), un condo pour enlever la composante continue, puis un transfo.
J'oubliais, Jb, je suis intéressé par le schéma du 723.
Merci


Michel
- Michel K
- Messages: 1704
- Inscription Forum: 04 Déc 2002 12:11
Je me suis replongé dans mes cours d'électricité pour mieux comprendre l'effet du transfo sur l'adaptation d'impédance. Le transfo est "transparent" si m=1 (rapport de transformation=1). Et comme il me semble que le transfo du 723 n'a pas m=1, il n'est à priori pas possible de l'utiliser. De plus, comme les tensions en jeu sont nettement plus importantes, il est probable qu'il ne puisse tenir la charge (puissancex20).
Du moment que m=1, que la puissance du transfo est suffisante, que la bande passante est suffisante, y a t'il d'autres critères d'importance pour le choix d'un transfo AES/EBU?
Du moment que m=1, que la puissance du transfo est suffisante, que la bande passante est suffisante, y a t'il d'autres critères d'importance pour le choix d'un transfo AES/EBU?

- Michel K
- Messages: 1704
- Inscription Forum: 04 Déc 2002 12:11
Salut !
Pour la 723, je mets la doc de la méca, le schéma de la sortie numérique est page 10 (désolé, je sais pas couper un doc pdf).
Du fait que le réseau de résistances avant le transfo donne quasiment 75 ohm, on peut penser que le transfo est de rapport 1:1. Je dois dire que je ne me suis jamais occupé de la sortie numérique de ma 723 pour le moment (elle est même débranchée !), il faudrait que j'y jette un oeil un de ces jours...
Ciao
jb
C'est vrai qu'une telle sortie sans transfo semble "améliorable" !Michel K a écrit:Pour transformer la sortie SPDIF de l'Onkyo DX708 en AES/EBU, j'ai donc l'intention de remplacer R1 et R2 par une résistance de 110ohms en série avec le primaire du transfo. Le 5V est en fait le 5,6V fourni par le 7805 (à noter que je vais remplacer ce régulateur+sa diode par un LM317).

Et pourquoi pas plutot le 1566 de rapport 1:1, justement prévu pour les données audio numérique ?Chez Lundahl, il y a le LL1574 qui peut convenir : il sert à transformer le SPDIF en AES/EBU, ou inversement.

C'est vrai qu'en symétrique, on serait tenté derelier le point milieu de l'enroulement secondaire à la masse (au moins à un bout du cable), mais ce n'est pas forcément des plus critiques ?Je suis étonné que ce transfo n'est qu'un seul enroulement du coté AES/EBU : ne faut t'il pas définir les 2 potentiels de sortie par rapport à la masse?

Pour la 723, je mets la doc de la méca, le schéma de la sortie numérique est page 10 (désolé, je sais pas couper un doc pdf).
Du fait que le réseau de résistances avant le transfo donne quasiment 75 ohm, on peut penser que le transfo est de rapport 1:1. Je dois dire que je ne me suis jamais occupé de la sortie numérique de ma 723 pour le moment (elle est même débranchée !), il faudrait que j'y jette un oeil un de ces jours...
Ciao
jb
- Fichiers joints
-
Spec_Drive_723.pdf
- (788.8 Kio) Téléchargé 224 fois
- jbcauchy
- Messages: 3117
- Inscription Forum: 22 Oct 2001 2:00
- Localisation: Chatellerault
Oui, c'est un peu simpliste, mais c'est à peu près ça !Michel K a écrit:Je me suis replongé dans mes cours d'électricité pour mieux comprendre l'effet du transfo sur l'adaptation d'impédance. Le transfo est "transparent" si m=1 (rapport de transformation=1).
Enfin, là tu décris le cas d'un transfo "parfait", en pratique il doit falloir tenir compte de tout un tas d'impédances parasites...
Je te mets un doc Jensen en pièce jointe sur le sujet (influence du rapport et de la résistance série sur les impédances entrée/sortie).
D'ailleurs, sur le site de Jensen, il y a divers petits pdf à télécharger avec pleins de conseils et de trucs pour utiliser les transfo en audio. Evidement, les schémas qu'ils donnent utilisent les transfo de chez eux, mais rien n'empèche de s'en inspirer...


J'aurais tendance à penser le contraire, mais je ne suis pas sur...Et comme il me semble que le transfo du 723 n'a pas m=1
Là, c'est vrai que cela risque de coincer...De plus, comme les tensions en jeu sont nettement plus importantes, il est probable qu'il ne puisse tenir la charge (puissancex20).

C'est quoi le prix et le fournisseur du transfo Bourns que tu as trouvé, par curiosité ?
a+
jb
- Fichiers joints
-
Jensen_an002.pdf
- (32.31 Kio) Téléchargé 158 fois
Dernière édition par jbcauchy le 15 Sep 2003 22:18, édité 1 fois.
- jbcauchy
- Messages: 3117
- Inscription Forum: 22 Oct 2001 2:00
- Localisation: Chatellerault
En quadruple !!!!
Argh !!!!
Y'aurait-il un cafouillage sur le forum ?
Peut-être qu'un modérateur qui passe par là pourrait faire un peu le ménage dans le bégaiement de mon message ?
merci bien !


Argh !!!!


Y'aurait-il un cafouillage sur le forum ?

Peut-être qu'un modérateur qui passe par là pourrait faire un peu le ménage dans le bégaiement de mon message ?


- jbcauchy
- Messages: 3117
- Inscription Forum: 22 Oct 2001 2:00
- Localisation: Chatellerault
Jb, merci beaucoup pour tes messages! J'y vois bien plus clair, désormais.
Pour ce qui est du transfo Bourns, on peut se le procurer chez Radiospares pour 10 euros. Mais bon, je crains que vu ses dimensions (sa puissance n'est pas précisée), il risque d'avoir des difficultés à transmettre un signal AES/EBU, plein pot (ce qui n'est pas non plus absolument nécessaire).
En tout cas, s'il n'est pas nécessaire de relier le point milieu du secondaire du transfo à la masse, ça m'ouvre pas mal de possibilités chez d'autres fournisseurs (le cable utilisé ne risque t'il pas alors de perdre son impédance caractéristique de 110 ohms?).
Pour le "m" du transfo du 723, c'est Joël Sylvestre (je profite pour le remercier pour ses précieux conseils), qui m'a précisé qu'il n'était pas de 1. Mais bon, comme l'impédance équivalente en série avec le primaire du transfo est de 75ohms, ça laisse penser qu'il est nécessaire que m=1 pour qu'il y ai bien adaptation d'impédance. Si tel est le cas, il serait possible de l'utiliser pour transmettre un signal AES/EBU, de petit niveau.
Merci pour les plans de la 723!
Si tout va bien, après la sortie AES/EBU, je vais essayer d'améliorer l'horloge du 723.

Pour ce qui est du transfo Bourns, on peut se le procurer chez Radiospares pour 10 euros. Mais bon, je crains que vu ses dimensions (sa puissance n'est pas précisée), il risque d'avoir des difficultés à transmettre un signal AES/EBU, plein pot (ce qui n'est pas non plus absolument nécessaire).
En tout cas, s'il n'est pas nécessaire de relier le point milieu du secondaire du transfo à la masse, ça m'ouvre pas mal de possibilités chez d'autres fournisseurs (le cable utilisé ne risque t'il pas alors de perdre son impédance caractéristique de 110 ohms?).
Pour le "m" du transfo du 723, c'est Joël Sylvestre (je profite pour le remercier pour ses précieux conseils), qui m'a précisé qu'il n'était pas de 1. Mais bon, comme l'impédance équivalente en série avec le primaire du transfo est de 75ohms, ça laisse penser qu'il est nécessaire que m=1 pour qu'il y ai bien adaptation d'impédance. Si tel est le cas, il serait possible de l'utiliser pour transmettre un signal AES/EBU, de petit niveau.
Merci pour les plans de la 723!
Si tout va bien, après la sortie AES/EBU, je vais essayer d'améliorer l'horloge du 723.
