[TV 4K] Sony BRAVIA FWD-84X9005.

Message » 18 Mai 2013 18:40





SONY BRAVIA FWD-84X9005






Matériel testé: Sony FWD-84X9005
Type: Téléviseur LCD LED 4K 38240x2160
Tags: TV LCD, LED, 4K, 3D

Test réalisé par: jacko
Publié le: 19/05/2013

Vous pouvez réagir à ce test et trouver plein d'autres informations dans le topic dédié en cliquant sur le lien ci-après : FWD-84X9005

!!! Pensez à cliquer sur les photos pour les afficher en taille réelle !!!



-------------------- Index --------------------

1> Introduction
2> Matériel de Test
3> Présentation du FWD-84X9005
4> Menus image
5> Mesures
6> Calibrage Vidéo
7> Tests sur vidéo 4K
8> Tests sur vidéo 1080p
9> Conclusion
10> Remerciements
Avatar de l’utilisateur
jacko
Administrateur Suppléant de l'Association & Contributeur HCFR
Administrateur Suppléant de l'Association & Contributeur HCFR

Messages: 32413
Inscription: 12 Juin 2002 12:45
Localisation: Antibes
  • online

Annonce

Message par Google » 18 Mai 2013 18:40



Publicite


Encart supprimé pour les membres HCFR

Message » 18 Mai 2013 19:03


Introduction



Bonjour à tous !
Cela fait déjà un petit bout de temps que la presse parle du 4K, ou QFHD, ou UltraHD !
Bien que cette hausse de résolution soit largement disponible dans le monde de projection cinéma numérique il faut reconnaître que l'arrivée de l'UltraHD se fait attendre dans les chaumières et que l'offre est très limitée et surtout très onéreuse.
Le petit revendeur du coin n'est pas encore prêt à exposer de tels produits ni même les grandes surfaces spécialisée.
Et pourtant une petite boutique loin des grandes agglomérations a réussit l'exploit de réunir pour une semaine deux machines estampillées 4K.
L'imposant téléviseur Sony Bravia FWD-84X9005 et le déjà célèbre projecteur VPL-VW1000ES (qui fera enfin l'objet d'un compte rendu).
Mes amis d'EASYLOUNGE m'ont permis de jouer avec ces somptueuses machines durant quelques heures afin de pouvoir réaliser des comptes rendu.
Vous me pardonnerez le côté succinct de ce test, en effet il est assez difficile de tester pleinement une machine entre deux présentations et démo aux clients.
Il manquera donc des tests pourtant indispensables sur une TV comme le rendu 3D des lunettes passives, le test du Simulview, du rendu du son et des menus concernés, des fonctions tuner etc.
Le temps me manquait je me suis donc concentré sur l'essentiel : l'image !
Avatar de l’utilisateur
jacko
Administrateur Suppléant de l'Association & Contributeur HCFR
Administrateur Suppléant de l'Association & Contributeur HCFR

Messages: 32413
Inscription: 12 Juin 2002 12:45
Localisation: Antibes
  • online

Message » 18 Mai 2013 21:32


Matériel de Test



* Logiciel de calibrage : Chromapure Pro
* Sonde de mesure : OTC1000 et D3 Pro (profiles chromapure pro)
* générateur de mire : DVG-5000
* serveur vidéo 4K : PC fourni par SONY
* Lecteur de Bluray : OPPO BDP-105
Avatar de l’utilisateur
jacko
Administrateur Suppléant de l'Association & Contributeur HCFR
Administrateur Suppléant de l'Association & Contributeur HCFR

Messages: 32413
Inscription: 12 Juin 2002 12:45
Localisation: Antibes
  • online

Message » 18 Mai 2013 22:23


Présentation du FWD-84X9005

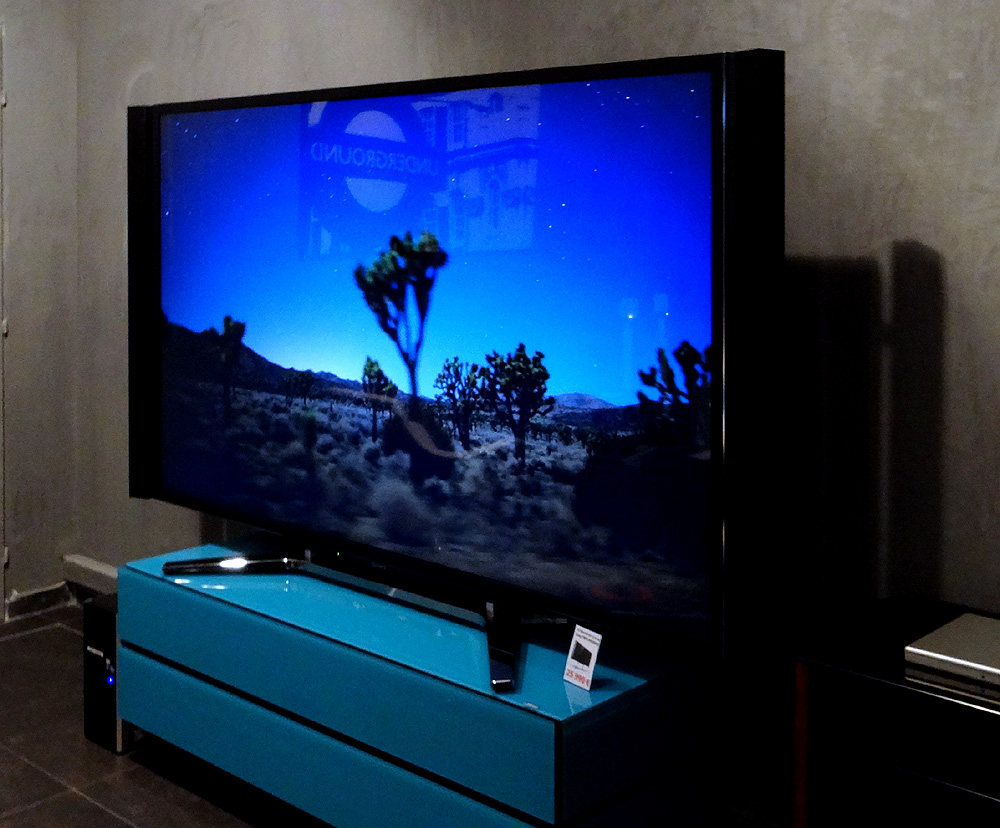

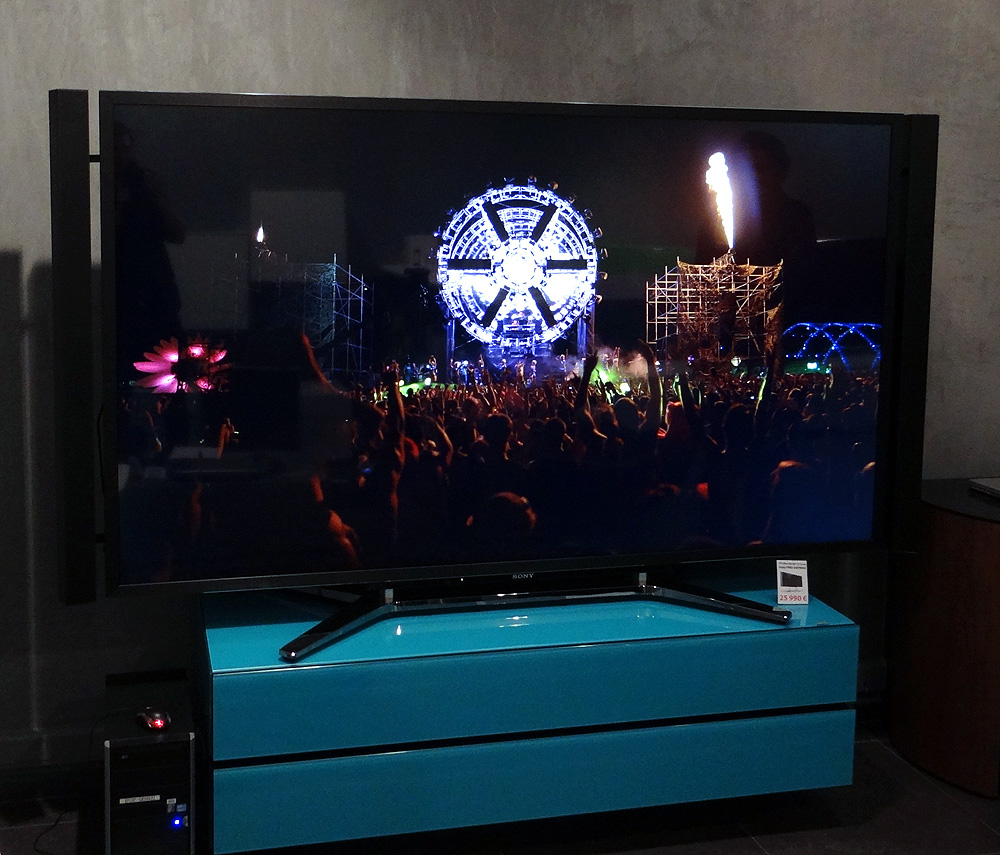

Le FWD-84X9005 est de toute évidence un très beau téléviseur.
Bien qu'il en impose par sa taille il arbore un design sombre et efficace qui lui permettra de s'intégrer plus facilement dans un intérieur.
84 pouces cela fait tout de même 214 cm de diagonal, ce qui n'est pas rien.
Une très belle surface affichée qui procure une excellente immersion dans l'image.

Son pied lui permet d'être posé sur un meuble, à même le sol ou il sera encore possible d'opter pour la fixation murale disponible en option.
Il est préférable de bien suivre les instructions de Sony et d'utiliser les modes de fixation officiels car le FWD-84X9005 fait déjà 80kg.






Les technologies : (informations issues du site SONY France http://www.sony.fr/pro/product/braviapr ... w#overview )

Technologie d'affichage « Dynamic Edge LED »
Le FWD-84X9005 est équipé de la technologie avancée « Dynamic Edge LED » de Sony, qui optimise le rétroéclairage à LED de votre écran BRAVIA et produit des images d'une qualité supérieure dotées d'un rapport de contraste élevé. En contrôlant l'intensité lumineuse de blocs individuels de LED au lieu de l'intégralité du panneau, vous obtenez la meilleure combinaison de zones lumineuses et sombres pour chaque image, tout en réduisant considérablement la consommation électrique.

Résolution 4K 16:9 exceptionnelle (3840 x 2160 pixels)
La dalle LCD 4K du FWD-84X9005 est composée d'environ 8,29 mégapixels, soit quatre fois la résolution d'un écran Full HD, et atteint 52 ppp (pixels par pouce).

Le moteur d'images 4K haute qualité X-Reality PRO permet de réduire la distance de visualisation
Le moniteur BRAVIA est équipé du moteur 4K X-Reality PRO de Sony, permettant d'obtenir une haute qualité d'image à grande résolution et d'analyse à cadences multiples, optimisé pour le téléviseur LED 4K. Ce moteur est capable de reproduire une grande variété de contenus aux résolutions différentes, tels que des diffusions numériques HD ou du contenu sur disques Blu-ray, dans un format d'image de résolution 4K haute qualité et d'une netteté remarquable. Le 4K X-Reality PRO confère à toutes les images un réalisme prodigieux et une clarté exceptionnelle. Grâce à un angle de visualisation de 60 degrés, vous pouvez vous asseoir à seulement 1,5 m de l'écran, la moitié seulement de la distance conseillée pour une résolution Full HD, qui est de trois fois la hauteur de l'écran.


Le système audio à 10 haut-parleurs offre une expérience audio cinématographique en immersion
Le système de haut-parleurs frontaux bidirectionnels « 10 Unit Live Speaker » de 50 W dirige le son directement vers vous. Des tweeters à dôme souple produisent des aigus clairs et des graves puissants et solides, grâce à des unités dédiées aux plages moyennes et à quatre caissons de basse. Le S-Force Front Surround 3D simule un son 5.1 et agrandit la zone d'écoute afin d'optimiser le son à travers toute la salle. Les caissons de haut-parleur en aluminium rigide coupent la résonance pour produire des sons fluides et sans vibrations.


Des images 3D spectaculaires grâce à des lunettes 3D discrètes
Le FWD-84X9005 transforme les images 3D à résolution Full HD et Blu-ray en images 4K (3840 x 2160) et les affiche sur le filtre polarisant de l'écran en résolution 3840 x 1080 pour l'œil gauche et l'œil droit respectivement. Les lunettes 3D accompagnant ce produit sont légères, dotées d'un design confortable et discret, et elles ne nécessitent pas de batteries.

SimulView™ permet d'afficher deux images sans écran divisé
La technologie Sony SimulView™ affiche deux images Full HD séparées sur l'écran, permettant ainsi à deux spectateurs de visionner des images indépendamment, grâce à des lunettes légères, confortables et sans batteries. Elle permet à deux spectateurs de profiter d'une image entière sur l'écran TV grand format de 84 pouces. De plus en plus de jeux SimulView™ sont disponibles sur PlayStation®3.


Regardez des images et des vidéos 4K grâce au PlayMemories Studio™ et à la PlayStation®3 !
PlayMemories Studio est un logiciel spécial de la PlayStation®3 qui fait de l'organisation, du montage et du visionnage des vidéos et des photos un vrai jeu d'enfant. Une nouvelle fonction de PlayMemories Studio permet d'émettre des images en résolution 4K afin que les utilisateurs puissent profiter des images prises avec des appareils photo numériques sur le téléviseur 4K *.
* Mise à jour disponible en mars 2013.


Vaste gamme d'interfaces audio et vidéo
Le FWD-84X9005 dispose d'un grand nombre d'interfaces d'entrée et de sortie, parmi lesquelles : HDMI™ (4), entrée PC HDMI™ (1), USB (2), Ethernet (1), entrées vidéo composite (2), entrée vidéo composante (1), entrées audio analogique (3), sortie audio numérique (1) et sortie audio (1). A toutes ces entrées/sorties s'ajoute un convertisseur HDMI-RS232C qui vous permettra de contrôler le téléviseur à distance par le biais de l'interface RS232C.


Les dimensions :

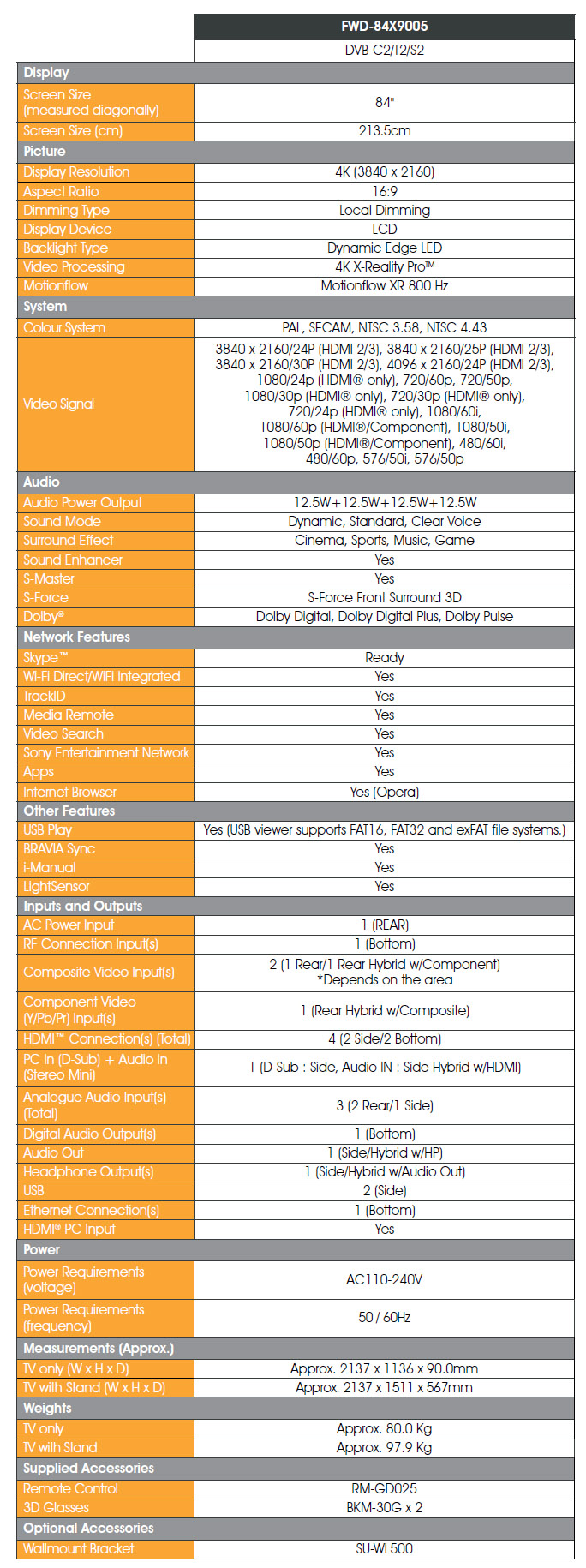

Les spécifications constructeur :

Avatar de l’utilisateur
jacko
Administrateur Suppléant de l'Association & Contributeur HCFR
Administrateur Suppléant de l'Association & Contributeur HCFR

Messages: 32413
Inscription: 12 Juin 2002 12:45
Localisation: Antibes
  • online

Message » 18 Mai 2013 22:41


Menus Image



Voici les menus qui nous intéressent pour ce test qui se concentrera exclusivement à l'image 2D que peut délivrer le KWD-84X9005.

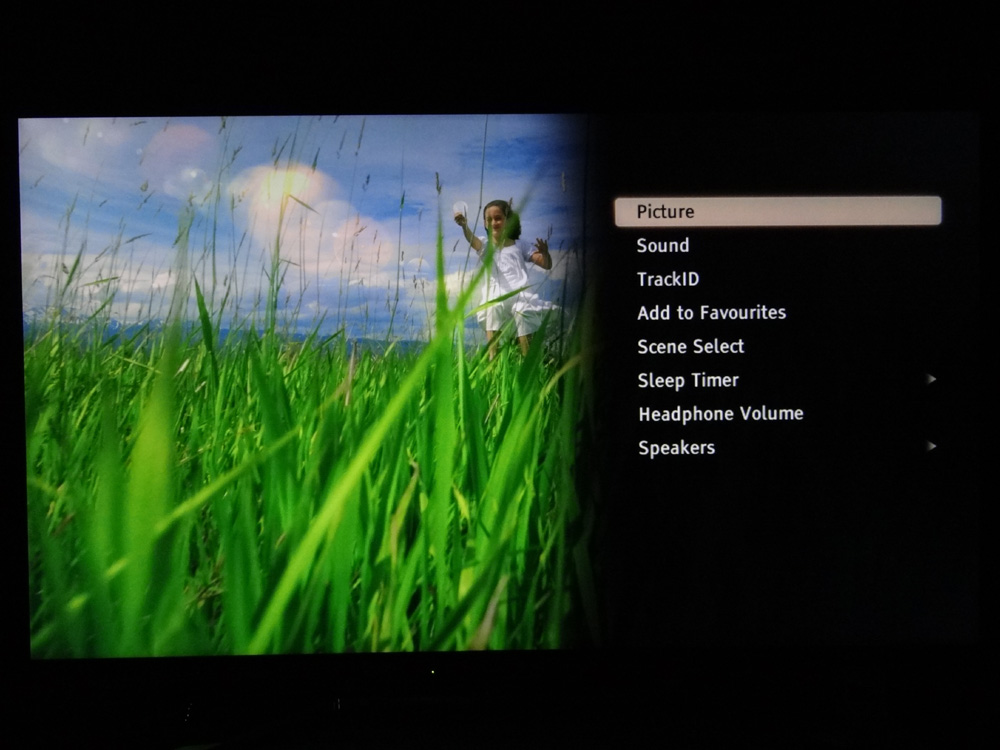

Ceci est le menu accessible en pressant la touche MENU.
Il permet de sélectionner le sous menu correspondant aux éléments que l'on veut ajuster.

Première page des ajustements du menu "PICTURE" (image).
Il est possible d'y choisir l'entrée cible et la mémoire qui va correspondre au profile d'ajustement de l'image "PICTURE MODE"
Dans notre test nous avons trois modes de disponible : Standard, Custom et Vivid.
Les ajustements suivant sont classiques et commun à presque tous les téléviseurs à LED du marché.

La page suivante permet de choisir le preset de température de couleur et d'accéder aux filtres de réduction de bruit.

D'autres filtres de post processing de l'image.

Encore des filtres de post processing et l'accès au menu avancé.
Ce menu est celui qui nous intéresse le plus car on y trouve les outils d'ajustement de l'image indispensable à tout calibrage.

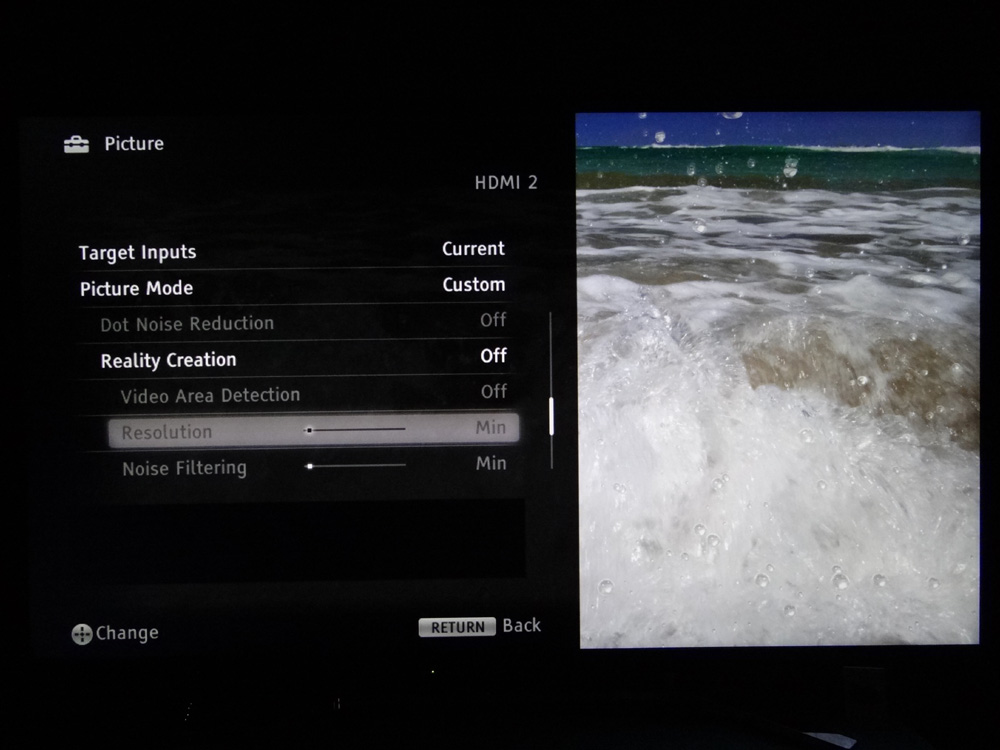

Sur cette page les processings dynamiques de l'image à n'utiliser qu'après calibrage et l’ajustement global de gamma, très utile pour atteindre la valeur cible que l'on souhaite.

Les derniers post processing d'amélioration de l'image.

Le menu "WHITE BALANCE", la balance des blancs permet d'ajuster la température de couleur et de corriger l'échelle de gris.

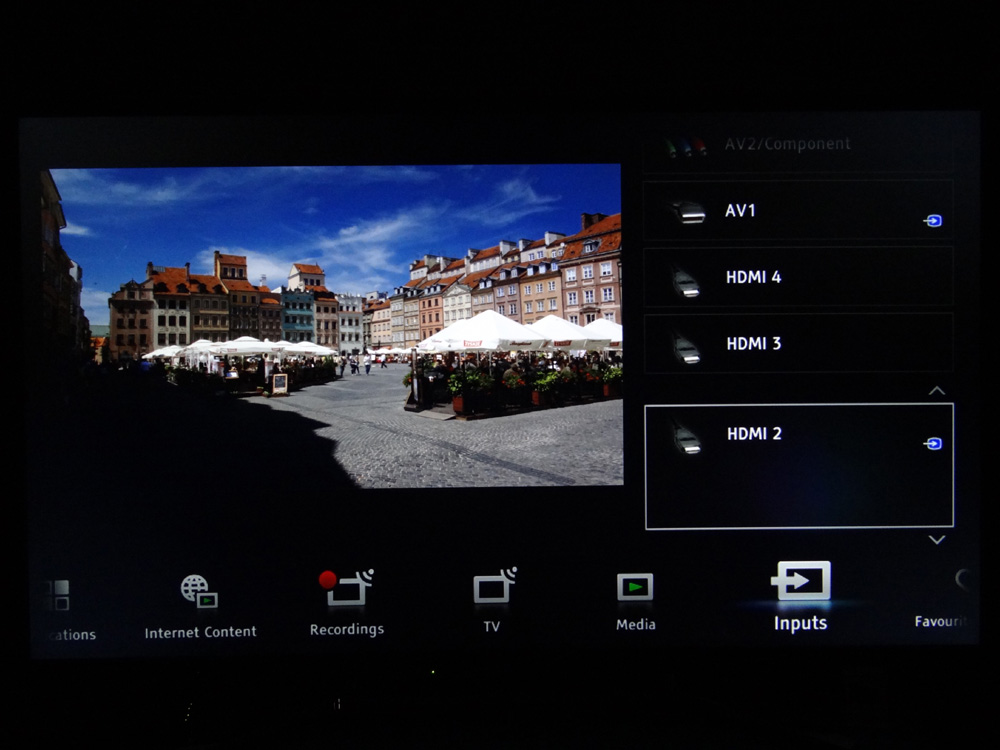

Le menu global "playstation 3 like".
Avatar de l’utilisateur
jacko
Administrateur Suppléant de l'Association & Contributeur HCFR
Administrateur Suppléant de l'Association & Contributeur HCFR

Messages: 32413
Inscription: 12 Juin 2002 12:45
Localisation: Antibes
  • online

Message » 18 Mai 2013 23:17


Mesures



Avant tout calibrage il faut commencer par analyser le diffuseur.
Cette opération longue permet de faire un diagnostique qui aidera à choisir les bons presets et déterminera la marche à suivre pour que le calibrage se passe bien et donne de bons résultats.
Cette opération est aussi une bonne opportunité pour faire le bilan des possibilités du KWD-84X9005.


Picture Mode, les Gamuts :

Ici Chromapure est paramétré en référence Gamut REC709.

Picture Mode STANDARD
Image Image

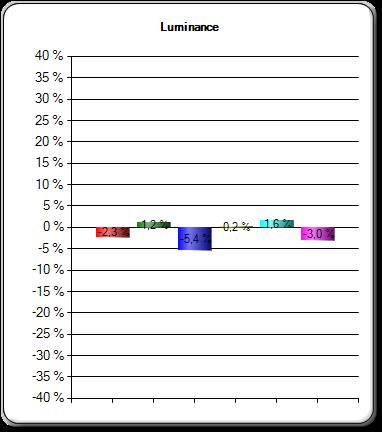

Picture Mode CUSTOM
Image Image

Picture Mode VIVID
Image Image

D'après les mesures le Picture Mode CUSTOM est celui qui se rapproche le plus de la norme et affiche des valeurs exemplaire pour un diffuseur pas encore calibré.
Un tel Gamut Preset ne nécessite pas d'être ajuster, cela tombe bien car cela n'est pas possible sur le KWD-84X9005.


Température de couleur, mesures des presets :

Trois preset sont disponible, COOL, NATURAL, WARM1 et WARM2.

Echelle de gris et gamma du preset COOL

Echelle de gris et gamma du preset NATURAL

Echelle de gris et gamma du preset WARM1

Echelle de gris et gamma du preset WARM2

De toute évidence le preset de température de couleur WARM2 est celui que nous retiendrons pour le calibrage.


Performances de luminosité :

Il est toujours intéressant de savoir quelle est la luminosité maximum qu'un diffuseur peut émettre.
Le KWD-84X9005 donne des scores plutôt respectables dans les modes que l'on retiendra pour la calibration.
En mode CUSTOM, WARM2 on atteint 15 FL avec un rétro éclairage (BACKLIGHT) de 7 et presque 17 FL au maximum.
Le mode VIVID permet d'atteindre le score maximum de 42,5 FL BACKLIGHT positionné au maximum.

Pour le calibrage nous resterons sur CUSTOM, WARM2, BACKLIGHT maximum.
Avatar de l’utilisateur
jacko
Administrateur Suppléant de l'Association & Contributeur HCFR
Administrateur Suppléant de l'Association & Contributeur HCFR

Messages: 32413
Inscription: 12 Juin 2002 12:45
Localisation: Antibes
  • online

Message » 18 Mai 2013 23:39


Calibrage Vidéo



Le calibrage a été effectué à partir du générateur de mire Accupel DVG-5000 en mode profile 4:2:2 10bits.
Le KWD-84X9005 préparé en mode CUSTOM, température de couleur WARM2, contraste et luminosité ajusté à la mire.

Voici ce que l'on peut obtenir en ajustant la température de couleur et le gain de gamma.

Image Image



Les mesures finales sont tout simplement remarquables compte tenu de la simplicité et la sobriété des outils disponibles.
Le DeltaE est très bas et le gamma moyen excellent.
De toute évidence le KWD-84X9005 sait faire des images à la norme REC709, D65 et gamma moyen de 2.2.
Vous avons là un téléviseur à la colorimétrie très naturelle et exacte, c'est exemplaire.
Seul bémol, l'écran n'est pas totalement homogène. On le remarque aisément sur un mire sombre ou à forte valeur IRE.
Dans un film le défaut est masqué et ne se perçoit que très rarement.
Avatar de l’utilisateur
jacko
Administrateur Suppléant de l'Association & Contributeur HCFR
Administrateur Suppléant de l'Association & Contributeur HCFR

Messages: 32413
Inscription: 12 Juin 2002 12:45
Localisation: Antibes
  • online

Message » 18 Mai 2013 23:55


Tests sur Vidéo 4K



Afin de diffuser des programmes vidéo natif 4K, SONY a fourni un serveur PC contenant ce qu'il faut.
Petit hic il était impossible de faire de pause ce qui rend la prise de photo des screens assez difficile.
Le rendu des images n'est pas au niveau de la réalité mais je vais commenter pour vous donner mes impressions.














La première chose qui saute aux yeux est le piqué et la précision de l'image.
Nous y sommes déjà habitué avec les LCD 1080p mais dans le cas du 84X9005 sur des images natives 4K le rendu est exacerbé dans le bon sens du terme.
Soyons clair, ici les objets semblent si réalistes que l'on a l'impression de pouvoir les saisir et les sortir de l'écran.
Le gain de définition a d'autres avantages, le recule entre le spectateur et l'écran est encore réduit. Avec le 1080p il était possible d'être assez proche, avec le 4K sur une image de 214cm il est possible de se placer à 1,5 - 2m. On est dans un ratio inférieur à la diagonale de l'image, c'est une vraie prouesse qui semblait impossible avec le 1080p.
Bien entendu la meilleure position est à 2,5 - 3m.
Autre constat après calibrage, le naturel des couleurs et leur intensité. Le rendu est vif, dynamique et n'a aucun aspect artificiel.

Tant d'éloges, y a t il encore quelque chose d'étonnant sur ce téléviseur ? Et bien oui et il s'agit d'une première car jamais un diffuseur ne m'avait fait cet effet.
Je suppose que les vidéos ont été faite dans ce sens, mais c'est la première fois qu'une image donne une telle profondeur de champ et un relief tel qu'on a parfois l'impression d'avoir de la 3D sans lunette.
C'est véritablement impressionnant.
En particulier une vidéo avec des bulles (merci les images de synthèse) semblent sortir de l'écran. Certains plans de la vidéo du carnaval qui sont pourtant naturelle arrivent aussi à donner cet effet de relief et presque de jaillissement. L'effet est saisissant et phénoménal mais reste très réaliste. Ce qui surprend le plus, nous n'avons touché à aucun post processing qui pourrait créer un artifice visuel en vue de créer cet effet.
Je dois m’avouer très impressionné par ce premier téléviseur SONY 4k.
Avatar de l’utilisateur
jacko
Administrateur Suppléant de l'Association & Contributeur HCFR
Administrateur Suppléant de l'Association & Contributeur HCFR

Messages: 32413
Inscription: 12 Juin 2002 12:45
Localisation: Antibes
  • online

Message » 19 Mai 2013 0:11


Tests sur vidéo 1080p



Par la suite nous avons testé des films en 1080p Bluray.
Le lecteur OPPO BDP-105 est une belle aubaine car il s'agit du meilleur lecteur standard disponible sur le marché.
Pour ce test j'ai appliqué mes réglages typique d'optimisation, le lecteur n'est donc pas neutre car le but était d'arriver à obtenir les meilleures images possible.
Le BDP-105 sortira en 1080p, le FWD-84X9005 fera alors la mise à l'échelle.

Casino Royal


Iron Man 1


Prometheus







Bien que le rendu soit naturellement en dessous des images natives 4K, le FWD-84X9005 arrive à délivrer un résultat qui va bien au delà d'un diffuseur 1080p.
L'effet "3D" des images natives 4K n'est pas là mais le piqué, le naturel et la fluidité persiste.
C'est évident, un diffuseur 4K a aussi son intérêt sur des images 1080p.
Avatar de l’utilisateur
jacko
Administrateur Suppléant de l'Association & Contributeur HCFR
Administrateur Suppléant de l'Association & Contributeur HCFR

Messages: 32413
Inscription: 12 Juin 2002 12:45
Localisation: Antibes
  • online

Message » 19 Mai 2013 21:24


Conclusion



Soyons bref, le FWD-84X9005 est une très belle réussite technologique.
Nous avons là un somptueux téléviseur 4K, 3D et innovant.
Sony a mis l'accent sur l'exactitude des normes colorimétriques et bien que sorti de carton il soit nécessaire de faire des ajustements le calibrage demande seulement un minimum de travail.

Ce téléviseur a t il une image parfaite ? Presque, le manque d’homogénéité bien que négligeable, reste un petit problème qu'il faut tenir en considération.
En dehors de cette petite imperfection il ne reste aucune autre imperfection.

Nous avons aussi rapidement écouté les capacités audio du FWD-84X9005.
Nous sommes loin d'un système homecinéma mais le rendu était assez convainquant et agréable pour qu'un utilisateur se satisfasse de l'équipement d'origine du téléviseur.

Un bien beau produit qui donne envie d'accéder au 4K.
Avatar de l’utilisateur
jacko
Administrateur Suppléant de l'Association & Contributeur HCFR
Administrateur Suppléant de l'Association & Contributeur HCFR

Messages: 32413
Inscription: 12 Juin 2002 12:45
Localisation: Antibes
  • online

Message » 19 Mai 2013 21:28


Remerciements



Remerciements à toute l'équipe d'Easylounge et Sony France d'avoir organisé cette semaine exceptionnelle sous le signe du 4K.
Merci de m'avoir laissé en privé pour mesurer et tester ce fabuleux téléviseur FWD-84X9005, de m'avoir prêté les films et laissé les télécommandes.



Avatar de l’utilisateur
jacko
Administrateur Suppléant de l'Association & Contributeur HCFR
Administrateur Suppléant de l'Association & Contributeur HCFR

Messages: 32413
Inscription: 12 Juin 2002 12:45
Localisation: Antibes
  • online


Retourner vers Ecrans plats et TV
