Caribbean Space 62 - BESOIN D'AIDE suite Upgrade PCHC

[Roro62]

Vintage roro62, néanmoins recalbox propose un scanline ainsi qu'un pixel perfect tous deux libre d'activation :

Merci de ta réponse! Car la nes en version vintage c'est juste.....

pour le reste ca peut etre une bonne alternative

[fanvw]

CABS from SCRATCH
WIP 40 %

Voici mes avancées

Là ou l'interrupteur levier sera fixé, j'ai fait un trou de 12 mm et tant qu'à faire mise en place du cable

J'ai fixé le morceau inférieur du marquee

Le morceau fixe de la face avant du panel

Et la partie fixe à l'arrière pour solidifier toute l'armature

Et une vue générale

J'ai également monté le panneau inférieur du panel

Ayant fait mon choix sur les enceintes, j'ai téléchargé le croquis de montage qui annonce un perçage à 78 mm, de ce fait j'ai fait le panneau qui les recevra

Une vue arrière où l'on peut voir la justesse d'assemblage des MDF avec les biseaux

Sur cette vue, les roues seront changées prochainement, car je me suis aperçu qu'avec le poids l'axe prenait du jeu dans le bois

J'en ai profité pour faire le panneau qui accueillera la porte monnayeur avec une petite touche perso dans le bas du panneau

Et une dernière vue globale

Pour terminer voici l'écran que j'ai trouvé, une Lenovo L201P soit un 20 pouces pour 29,90 roros réception ce mercredi normalement

A bientôt, je passe mon WIP à 50% bientôt

[Lukyfish]

Ca avance bien, du beau boulot, c'est propre et soigné comme d'hab !
Bonne continuation

[ftaupe]

Tu me fais rêver mon ami

C'est propre et chirurgical comme d'habitude. Je rêve ou tu as prévu du side glow sur les bords ?

J'ai hâte de m'y mettre également... C'est prévu à l'entrée de ma salle mais j'ai encore beaucoup de taf avant...

[fanvw]

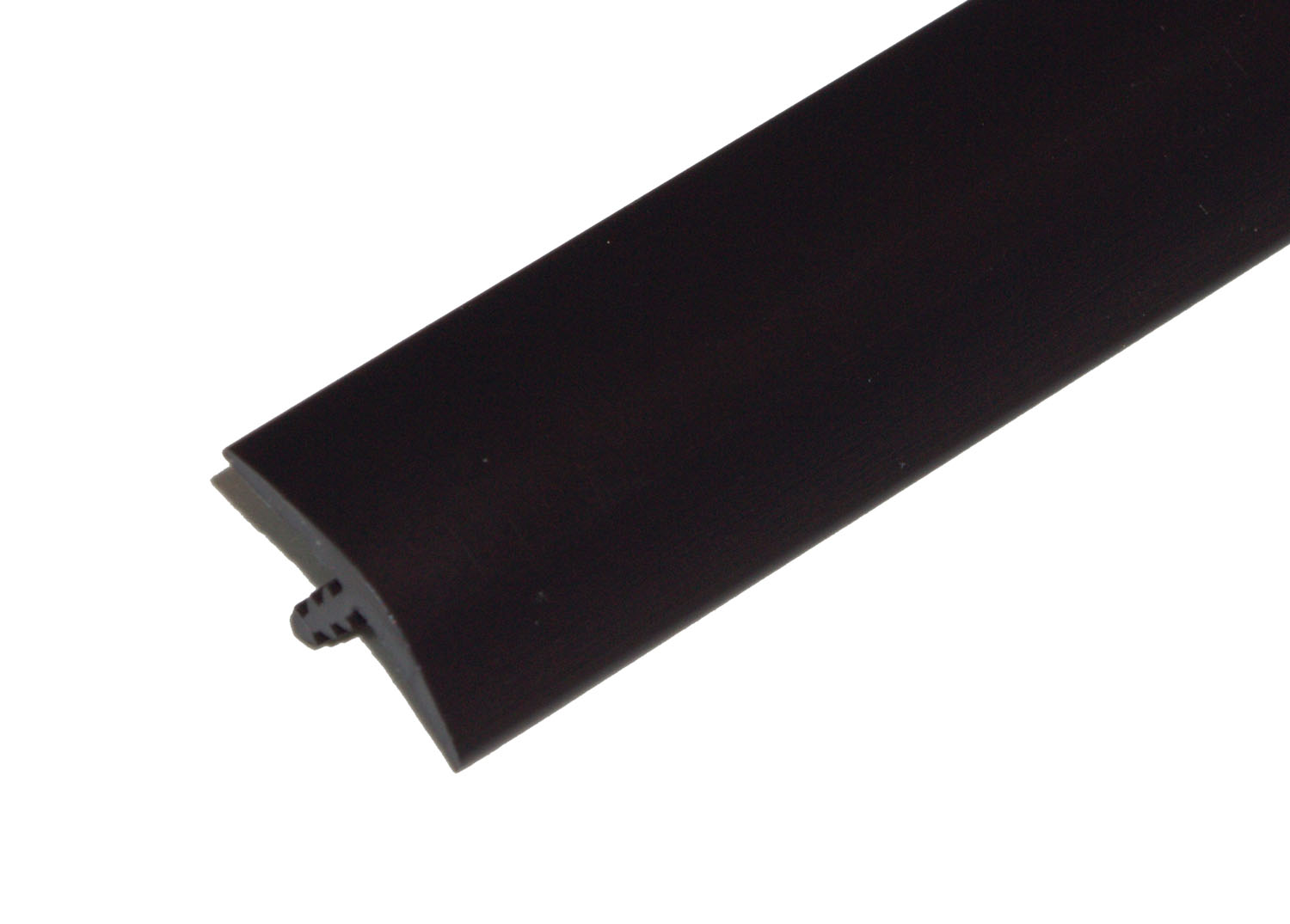

Sur les champs des SIDE il est prévu de mettre du T-molding en 18 mm

[Thx68]

Hiééééééé, bon boulot mon .
tu vas bien t'éclater une fois fini

Ce qui est sympa dans cette histoire, c'est que je vois que tu as laissé tombé ta passion des lego pour des jeux vidéos maintenant .

Comment ca une passion de Lego ??? On a même pas eu de photos ou alors j ai loupé un truc..

Tu verras un peu plus tard, il va modifier son boitier raspberry pour celui-ci..........



[kurtkiller]

[fanvw]

CABS from SCRATCH
WIP 50 %

LA suite sans plus attendre, en forme en ce moment

J'ai installé l'interrupteur à l'endroit prévu à cet effet pour voir si tout allait bien avant mise en apprêt

Concernant l'arrière de la Borne Arcade, plusieurs choses :

1 - J'ai rajouter 2 morceaux de MDF en 10 mm sur le renfort fixe central et sur les lesquels viendront s'appuyer 2 portes montées sur charnières

2 - EN partie basse, j'ai installé une partie fixe en 18 mm avec un trou de 31 x 62 mm qui recevra un module d'entrée avec EMI

3 - De l'autre coté le câble d'alimentation en attente pour ce module d'entrée

4 - Puisque l'on est dans l'électricité, j'ai installé une boite de dérivation pour l'interrupteur/câble alimentation (module d'entrée) et cette multiprise qui recevra prochainement, Ecran + Raspberry + transfo LED + Ampli + une 5e au cas où

Une vue générale résumant ce qui vient d'être cité

5 - Sur le haut et pour pouvoir accéder au Marquee, j'ai fait un morceau en 18 mm monté en vis papillon

6 - Sous la partie fixe centrale arrière ou j'ai monté une poignée, la 1ère porte en 15 mm juste dessous, vous pouvez apercevoir également au dessus le morceau en 15 mm qui recevra l'écran de 20 pouces en 4/3

7 - Pour finir avec l'arrière, voici la 2e porte sur laquelle j'ai ajouté une grille d'aération

8 - Revenons sur l'avant et sous le panel, j'ai fait la découpe du porte monnayeur

9 - J'ai imprimé une première esquisse de la disposition des boutons et joysticks, je me tate à mettre les boutons PLAYER 1et 2 sur la face avant ou SELECT =?=

Enfin comme vous avez pu le voir sur les photos, la pâte à bois est en cours de pose et séchage avant mise en apprêt

A bientôt ^-^

[Polopretress]

Quand tu as finis, tu en refais une autre et je donne mon adresse


https://www.fnac.com/Borne-d-arcade-classique-decoree-Neo-Legend-Vintage-Arkador/a11872456/w-4?oref=00000000-0000-0000-0000-000000000000&Origin=SEA_GOOGLE_PLA_CONSOL&esl-k=sem-google%7cng%7cc294697013491%7cm%7ckpla375965377320%7cp%7ct%7cdc%7ca58882735893%7cg1558059550&gclid=EAIaIQobChMIv7Pwq5fy3wIV77vtCh0OeQ6eEAQYBCABEgK14PD_BwE&gclsrc=aw.ds

[jeff51]

Il est chaud Franck! Splendide!
Et tu as déjà mon adresse...

[calova.dts]

IMPRESSIONNANT!!

[Kroutch]

Comme d'habitude : du SUPERBE ouvrage
Et comme toujours un CR détaillé et documenté

Bon du coup...hâte de voir la suite Francky

[Jean16]

Au point où il en est maintenant, c'est Frankie Goes to Hollywood.

[kbil69]

[fuyco]

très belle finition, comme d'hab!
tu ne mettra pas de Bezel pour l'écran ?

Quand tu as finis, tu en refais une autre et je donne mon adresse


https://www.fnac.com/Borne-d-arcade-classique-decoree-Neo-Legend-Vintage-Arkador/a11872456/w-4?oref=00000000-0000-0000-0000-000000000000&Origin=SEA_GOOGLE_PLA_CONSOL&esl-k=sem-google%7cng%7cc294697013491%7cm%7ckpla375965377320%7cp%7ct%7cdc%7ca58882735893%7cg1558059550&gclid=EAIaIQobChMIv7Pwq5fy3wIV77vtCh0OeQ6eEAQYBCABEgK14PD_BwE&gclsrc=aw.ds

abusé le prix !!
