ampli schneider 6393

[Popaul84]

Bonjour a tous
nouveau sur le forum et en possession d un ampli schneider sx 6393 ( bien sur pas une bete de course ) je n ai pas de mode d emploi ni d informations sur cet ampli
si parmis vous qq saurait ou je peux recuperer le mode d emploi ou me donner plus de renseignements sur ce type d ampli je serait preneur
sachant qu en facade il a dux boutons poussoir qui lui permettent de basculer en 4 ou 8homs
j ai du mal a gerer des 2 boutos a savoir s il faut basuler sur A et B POUR 8HOMS
Ou sur A OU B
J ai du mal a comprendre le fonctionnement de ces boutons en facade
j ai raccordé dessus de nouvelles Davis Accoustic Hera 50 fonctionnant d apres le constructeur sur 4 ou 8 homs mais la aussi sur quelle impedance basculer pour ne pas abimer l ampli et pour un meilleur rendement ?
si vous en savez plus merci de vos eclairages
par contre je ne sait si je peux envoyer des photos car j en ai a vous proposer pour une meilleure comprehension

merci

bonne journée

[antoine78]

Hello,

Difficile de trouver un manuel d'emploi pour ton ampli, qui était à la base un Philips, "cloné" pour plein d'autres marques (Ariston, Loewe...).
Peut-être une chance en contactant ce vendeur sur LBC qui en a un à vendre, AVEC le manuel.
Va sur le site, et recherche l'annonce 2861006058.
Sait-on jamais, il accepterait peut-être de t'en faire une copie...

A+
Antoine

[Popaul84]

Bonjour
Et merci de l info j ai déjà contacte plusieurs vendeurs de ces ampli en leur demandant des renseignements sur ce type de matériel puisqu ils le vendent mais cela fait déjà un petit moment et je n ai pas eu de réponse bien sûr je ne suis pas acheteur mais par sympathie il pourrait y avoir des réponses comme la tienne
D ailleur si vous connaissez d autres forums où je pourrais aller chercher des informations la dessus je suis d accord
Bonne journée
Jean paul

[stephane092]

Bouton A = Sortie A, Enceinte de 4 a 16 ohms
Bouton B = Sortie B, Enceinte de 4 a 16 ohms
Bouton A et B = Sortie A et B mais l’addition des 2 paires d'enceintes ne doit pas être inférieur a 8 ohms, il faut donc utiliser 2 paires d'enceinte ayant une impédance 16ohms

[Popaul84]

Bonjour
comme vous me l avez indiqué si j ai bien compris
je doit mettre les boutons A et B appyées tous les deux quand je suis raccordé en 8homs
car j ai 2 possibilite de raccordement sur l arriere fiche din qui apparement sortent en 4 homs
et les seconds raccordement acceptent du fil denudés sur coinceur en 8 homs
d autre part je n utilise sur cette chaine qu une paire d enceintes Davis accoustic Hera 50 qui d apres le constructeur encaisseraient aussi bien du 4 que du 8 homs c est pour ceci que je prefere si je ne risque pas de faire surchauffer l ampli rester en 8 homs si cela lui convient mieux et au enceintes egalement
bonne journée
jean paul

ps: comment vous envoyer des photos de l ampli pour une meileure comprehension ?

[antoine78]

Bonjour,

Tu as une seule paire d'enceintes, Davis Accoustic Hera 50, données pour 8 à 4 ohms...

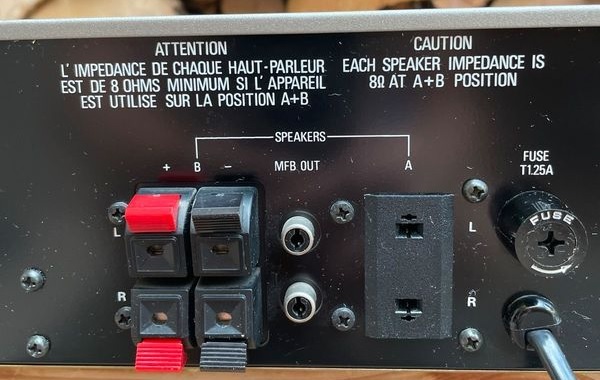

Regarde dernière ton ampli

Tu as 2 sorties enceintes (speakers) différentes:
- sortie A à choisir si tu as monté ce type de connecteur sur tes câbles HP (ce sont des connecteurs "à l'ancienne" avec un petit pôle rond et un autre plat)
- sortie B à choisir si tu branches tes enceintes en câble dénudé sur ton ampli

Et donc en façade de ton ampli:
- position A (uniquement) si tu utilises la sortie A du connecteur enceintes à l'arrière (avec le connecteur spécial)
- position B (uniquement) si tu utilises la sortie B du connecteur enceintes à l'arrière (câbles HP branchés à nu)

Tu ne sélectionnes pas A+B en façade, car tu n'utilises qu'une seule paire d'enceintes.
Vu que ton ampli accepte les enceintes qui vont de 4 à 16 ohms, ça roule.

Simple, non ?

[Popaul84]

Bonjour
et merci pour l info en fait c est tres clair meme limpide
mais petite autre question si mes enceintes acceptent 4 hom sur des fiches din es ce que je peut egalement lesraccorder en din et sur 4 homss est ce mieux ? risqué ?
le constructeur affiche 4 ou 8 homs alors .... quelle serait la meilleure solution?
encore merci pour le message precedent en tout cas !

Bonne journée

jean paul

[antoine78]

Hello,

En fait, tes enceintes n'acceptent pas de fonctionner en 4 ohms ou 8 ohms: elles FONT entre 4 ohms et 8 ohms.
C'est une donnée technique propre à tes enceintes. Pas à ton ampli.
Ton ampli n'étant pas un modèle à lampe (tube...) tu n'as pas à te demander si tu dois raccorder tes enceintes sur une sortie 8 ohms, ou 4, ou autre.
A partir du moment où tu n'utilises qu'une seule paire d'enceintes, et vu que ton ampli accepte les enceintes qui font entre 16 et 4 ohms, tu ne t'embêtes pas.
- tu veux utiliser des fiches DIN sur tes câbles enceintes ? Tu utiliseras la sortie A
- tu veux simplement brancher tes câbles enceintes avec l'extrémité dénudée ? Tu utiliseras la sortie B

NB : cliques ici
https://www.son-video.com/article/encei ... y4WgoE3K_p

Tu verras que tes enceintes ont une impédance de 8 ohms, avec un minimum de 4 ohms (la courbe d'impédance varie en fonction de la fréquence).
Ce n'est donc pas 8 OU 4 ohms, cela fluctue entre les 2 au gré de la musique.

That's all

[Popaul84]

Vraiment tres sympa vos infos
donc j y mettrais du 4 ou 8 homs avec cet ampli et switchant d une sortie a l autre
ca m est tres utile
encore merci
bonne soirée
jean paul

[Popaul84]

bonjour
mon ampli schneider fonctionne plutot bien apres un bon nettoyage mais j ai remarqué que les vu metres etaient quasiment immobiles sauf quand je pousse l ampli bien fort ce qui n est pas normal
par le passé j ai eu un cybernet ca 110 et bien sur les vu metres fonctionnaient vraiment bien
qui peut m eclairer sur ce probleme?
merci
bonne journee

[Popaul84]

bonjour
j ai un souci que je n ai jamais eu sur mes autres amplis sur mon shneider sx 6393 annee 80 mes vu metres ne bougent pas ou pour les faire bouger il faut vraiment commencer a pousser le volume
j ai eu un ampli cybernet par le passe que je n ai malheureusement plus et auparavznt les vu metres bougeaient
merci de me dire si vous savez pouruoi les mesures sont en db apparement pas en crete metre
bonne journee
