[BPA300] Ampli à base de LM3886 - THD < 0.0017% sous 300W

Message » 10 Fév 2020 5:02

Bonjour,

Je me lance dans un projet de double blocs monos BPA300 : http://www.shine7.com/audio/bpa300.htm

Il s'agit de 2 cartes de puissance avec 3 LM3886 en parallèle (PA150) qui sont brigées entre elles via un DRV134 ou un transfo symétriseur type Lundhal LL1545.

Les perfs sont intéressantes, et le montage assez simple.

Je vais commander les PCB, et je propose d'en commander plusieurs si des personnes sont intéressées ;)

A vous lire

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
Avatar de l’utilisateur
guyome
Membre HCFR
Membre HCFR

Messages: 8952
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Annonce

Message par Google » 10 Fév 2020 5:02



Publicite


Encart supprimé pour les membres HCFR

Message » 10 Fév 2020 11:27

Un grand classique.
Compte ~200W sous 8ohms avec la bonne d'alim et le bon radiateur:
https://neurochrome.com/pages/output-power

Note : Bien lire le site neurochrome pour tout ce qui touche au LM3886

Edité : Avec 3xLM3886 tu devrais pouvoir avoir 200W sous 8ohms

La configuration dans mon profil


J'avais la télé, mais ça m'ennuyait, je l'ai r'tournée. D'l'aut' côté c'est passionnant (B.Vian in j'suis snob)
Avatar de l’utilisateur
tcli
Membre HCFR
Membre HCFR

Messages: 3720
Inscription Forum: 23 Nov 2009 22:40
Localisation: Complètement à l'ouest
  • offline

Message » 12 Fév 2020 22:30

bonjour c'est marrant je suis occupé a revoir le pcb pour un projet similaire :lol:

avec quelques modifications sur le pcb
azer31

Messages: 19
Inscription Forum: 31 Oct 2015 11:37
Localisation: Hannut
  • offline

Message » 12 Fév 2020 22:38

Intéressant :) Quelles modifications as-tu apportées ?

Je vois qu'il ne reste déjà plus qu'un condo de chaque côté :mdr:

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
Avatar de l’utilisateur
guyome
Membre HCFR
Membre HCFR

Messages: 8952
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 12 Fév 2020 22:55

oui et normalement il n"en faudrait même pas les condos de l'alimentation sont bien suffisants

les modifications sont

entree via fiches sma déjà testé et approuvé
choix de sortir a gauche ou a droite sans inverser les bordiers
sortie hp a gauche ou a droite ,interessant pour faire un bloc mono avec une carte sur chaque dissipateur
possibilité de bipassé le Condo d"entrée au plus court

voila pour le moment

j"ai récupérer 2 toriques de 1000VA 2X30V que je vais débobiner pour avoir 2X25Vac
les condensateur de l"alimentation j"en ai des tiroirs en co38 22000UF 50V

je vais refaire la partie alimentation aussi déjà testé sur un autre project 3X150W
azer31

Messages: 19
Inscription Forum: 31 Oct 2015 11:37
Localisation: Hannut
  • offline

Message » 12 Fév 2020 23:06

voila les fiches ma sur un project ktr2020 :D avec quelques motifs sur le schéma de base

configuration double mono et virer les lm317 trop bruyant

et les alimentations aussi en double mono


azer31

Messages: 19
Inscription Forum: 31 Oct 2015 11:37
Localisation: Hannut
  • offline

Message » 13 Fév 2020 12:01

Par rapport aux cartes à 3 LM3886 que l'on trouve chez Ali, y'a quoi comme différence SVP?
Rascalito

Messages: 1812
Inscription Forum: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 13 Fév 2020 16:56

Celles-ci ont été mesurées :P
Après, tu peux acheter du Ali, mais les lm3886 sont faux, les composants de moyenne qualité, et aucune idée des performances...

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
Avatar de l’utilisateur
guyome
Membre HCFR
Membre HCFR

Messages: 8952
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 13 Fév 2020 17:43

personnellement ce sont ces deux truc là qui m'interpelles, symétriques et visiblement bien conçus :

2*68W sur une carte : https://www.audiophonics.fr/fr/modules- ... 12659.html

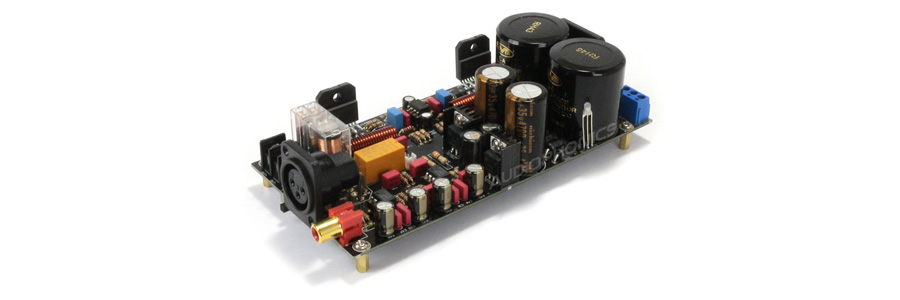

1*120W mais vendu par paire : https://www.audiophonics.fr/fr/modules- ... 12660.html
Avatar de l’utilisateur
speedbad
Membre HCFR
Membre HCFR

Messages: 3023
Inscription Forum: 13 Fév 2005 5:12
  • offline

Message » 13 Fév 2020 19:27

speedbad a écrit:personnellement ce sont ces deux truc là qui m'interpelles, symétriques et visiblement bien conçus :

Difficile à dire avec juste des photos, mais ca pourrait être un MyRefC avec un désymétriseur en entrée.
Pour du DIY, dommage qu'ils ne donnent pas le schéma ...

La configuration dans mon profil


J'avais la télé, mais ça m'ennuyait, je l'ai r'tournée. D'l'aut' côté c'est passionnant (B.Vian in j'suis snob)
Avatar de l’utilisateur
tcli
Membre HCFR
Membre HCFR

Messages: 3720
Inscription Forum: 23 Nov 2009 22:40
Localisation: Complètement à l'ouest
  • offline

Message » 13 Fév 2020 19:29

C'est du Ali aussi :siffle:

La configuration dans mon profil


Picrat'chou: 12,5° d'amour...
Avatar de l’utilisateur
guyome
Membre HCFR
Membre HCFR

Messages: 8952
Inscription Forum: 25 Avr 2001 2:00
Localisation: Savoie
  • offline

Message » 13 Fév 2020 19:48

Oui justement, en général c'est une copie d'un schéma connu.
Ce qui m’interpelle c'est la mention de "Dynamic Feedback" dans les infos.

Edit : Bon alors après quelques recherches, il semble que ca soit un ampli à trancsonductance. (c'est pour ca que je croyais que c'était un MyRefC, à cause de la résistance de puissance ..)
Amusant.

La configuration dans mon profil


J'avais la télé, mais ça m'ennuyait, je l'ai r'tournée. D'l'aut' côté c'est passionnant (B.Vian in j'suis snob)
Avatar de l’utilisateur
tcli
Membre HCFR
Membre HCFR

Messages: 3720
Inscription Forum: 23 Nov 2009 22:40
Localisation: Complètement à l'ouest
  • offline

Message » 13 Fév 2020 19:57

Oui, c'est du Ali...
Mais très peu probable que ce soient de faux LM3886 avec de faux composants.
Entrée propette... Protection... Composants de qualité... Quel intérêt de faire du faux.. C'est fini l'ultra low-cost...
http://fr.aliexpress.com/item/4000211830900.html?spm=a2g0o.productlist.0.0.2ba17ad2TJgIL2&algo_pvid=d1cc5f86-9405-4616-a9df-3c1d65ff2441&algo_expid=d1cc5f86-9405-4616-a9df-3c1d65ff2441-48&btsid=0b0a3f8115816163512945871ef0a4&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
Rascalito

Messages: 1812
Inscription Forum: 07 Jan 2009 17:06
Localisation: RP Nord
  • offline

Message » 13 Fév 2020 20:01

Attention les deux amplis chez audiophonics ne sont pas du tout du même type.
Comme je l'indiquais plus haut, je pense que le 2x68W ( :roll: ) "dynamic feedback" est un ampli à transconductance (un convertisseur V/I ).
Le 1x120W à l'air plus classique.

La configuration dans mon profil


J'avais la télé, mais ça m'ennuyait, je l'ai r'tournée. D'l'aut' côté c'est passionnant (B.Vian in j'suis snob)
Avatar de l’utilisateur
tcli
Membre HCFR
Membre HCFR

Messages: 3720
Inscription Forum: 23 Nov 2009 22:40
Localisation: Complètement à l'ouest
  • offline

Message » 13 Fév 2020 20:08
