Merci pour vos retours !
Je refais un paint et j'arrive
|
Modérateurs: Modération Forum DIY, Modération Forum Installations, Le Bureau de l’Association HCFR • Utilisateurs parcourant ce forum: Aucun utilisateur enregistré et 129 invités
Recherche projet diy preamp Riaa
- GoodNoize
- Messages: 2636
- Inscription Forum: 13 Juil 2016 9:11
- Localisation: 39
j'aurais besoin de quelques précisions SVP
->Déjà j'ai des gros doutes sur les polarités en entrées et en sorties.
Pas l'habitude des notations.
Pour le réglage du gain j'ai compris le concept. Pourriez vous me confirmer les deux PIN a strapper ?
Pour l'usage sono effectivement je veux sortir avec le plus de niveau possible pour ensuite rentrer dans une console.
Par contre pour usage perso je vais rentrer dans le DSPiy. Si je règle les gains au max il y a pas de risque de faire saturer les étages d'entrées ?
Il y a donc un phœnix 3P pour les sorties signal.
Si je suis en asym je câble uniquement + et gnd.
A quoi sert le bornier 2P juste à côté ?
merci :
->Déjà j'ai des gros doutes sur les polarités en entrées et en sorties.
Pas l'habitude des notations.
Pour le réglage du gain j'ai compris le concept. Pourriez vous me confirmer les deux PIN a strapper ?
Pour l'usage sono effectivement je veux sortir avec le plus de niveau possible pour ensuite rentrer dans une console.
Par contre pour usage perso je vais rentrer dans le DSPiy. Si je règle les gains au max il y a pas de risque de faire saturer les étages d'entrées ?
Il y a donc un phœnix 3P pour les sorties signal.
Si je suis en asym je câble uniquement + et gnd.
A quoi sert le bornier 2P juste à côté ?
merci :
- GoodNoize
- Messages: 2636
- Inscription Forum: 13 Juil 2016 9:11
- Localisation: 39
JCB m'as bien répondu pour l'alim.
En gros faut la mettre dans la pièce d'à côté
En gros faut la mettre dans la pièce d'à côté
- GoodNoize
- Messages: 2636
- Inscription Forum: 13 Juil 2016 9:11
- Localisation: 39
Heu j'ai dit une GROSSE bêtise : tu peux pas shunter le premier rang de pin dédié au bornier en entrée sinon tapalamasse.
Sur la R ajustable : si tu strappes comme ça tu relies deux pins qui sont déjà réliées entre elles et toutes deux à la masse.

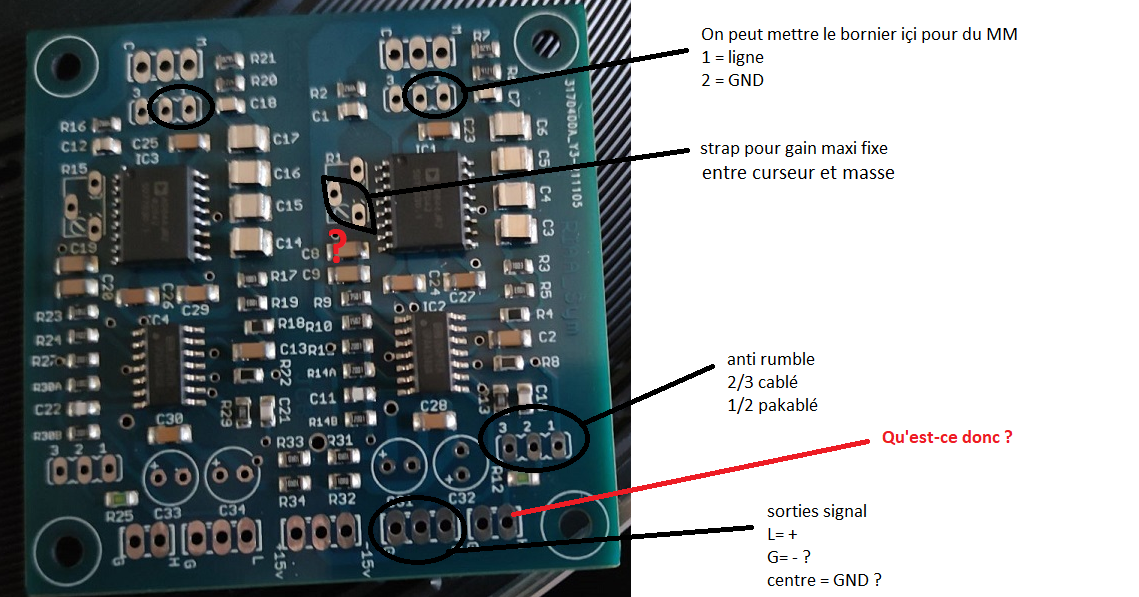

Qu'est-ce donc ?
C'est la sortie asym
Pour la sortie asym :
G = 0V/masse
Sur ta photo de droite à gauche, de L à G :
- signal -
- signal + ( au milieu donc)
- Ground (marqué G)
Pour l'anti roumblada : oui
Sur la R ajustable : si tu strappes comme ça tu relies deux pins qui sont déjà réliées entre elles et toutes deux à la masse.
Qu'est-ce donc ?
C'est la sortie asym
Pour la sortie asym :
G = 0V/masse
Sur ta photo de droite à gauche, de L à G :
- signal -
- signal + ( au milieu donc)
- Ground (marqué G)
Pour l'anti roumblada : oui
- androuski
- Messages: 23165
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
Yeeeep Ok merci de coup de main en OFF d'androuski.
Les 3PCB sont soudés
Mise en boite prochainement.
Les 3PCB sont soudés
Mise en boite prochainement.
- GoodNoize
- Messages: 2636
- Inscription Forum: 13 Juil 2016 9:11
- Localisation: 39
L'hiver seulement, dès le printemps à l'extérieur, à l'ombre, protégée de la pluie et au plus près du piquet de terre. Si vous la placez en hauteur il est préférable de la relier au paratonnerre.En gros faut la mettre dans la pièce d'à côté
- J-C.B
- Messages: 6871
- Inscription Forum: 19 Juil 2009 12:18
- Localisation: Haute Normandie
hello
Alors, des retours sur ce pré RIAA?
Alors, des retours sur ce pré RIAA?
- fiscal
- Pro-Fabricant
- Messages: 2928
- Inscription Forum: 31 Aoû 2006 15:29
- Localisation: VILLEURBANNE
Dans mon cas, j'ai remis ce test à plus tard car ma vieille platine à besoin d'une sérieuse révision avant d’être de nouveau opérationnelle (elle dort depuis le milieu des années 80 dans un carton et elle n' a malheureusement pas trop appréciée cette longue attente)
- Eric.D
- Messages: 1870
- Inscription Forum: 05 Juil 2006 12:45
- Localisation: dans le 06
D'accord. Pour mémoire j'ai toujours 4PCB de rab avec le stencil. Androuski, souhaite tu les récupérer?
- fiscal
- Pro-Fabricant
- Messages: 2928
- Inscription Forum: 31 Aoû 2006 15:29
- Localisation: VILLEURBANNE
Écoute garde les sauf si ça t'embetes de les stocker.
- androuski
- Messages: 23165
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
Toujours en plein travaux, mon temps libre est décédé
J'ai soudé tout les composants, fais ma liste de course pour l'alim boitier etc.. mais standbye complet des projets audio au moins jusqu'a cet été
J'ai soudé tout les composants, fais ma liste de course pour l'alim boitier etc.. mais standbye complet des projets audio au moins jusqu'a cet été
- GoodNoize
- Messages: 2636
- Inscription Forum: 13 Juil 2016 9:11
- Localisation: 39
androuski a écrit:Écoute garde les sauf si ça t'embetes de les stocker.
Pas de problème, j'archive dans mon placard à bordel, mais dans lequel je retrouve toujours tout!
Souvenez vous qu'ils sont chez moi, au cas où...
- fiscal
- Pro-Fabricant
- Messages: 2928
- Inscription Forum: 31 Aoû 2006 15:29
- Localisation: VILLEURBANNE
Ok merci
- androuski
- Messages: 23165
- Inscription Forum: 14 Mar 2007 14:43
- Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
|
