Souci avec modules UCD400oem qui ne sortent pas de basse.

Message » 01 Déc 2021 22:44

Hello les bricoleux !

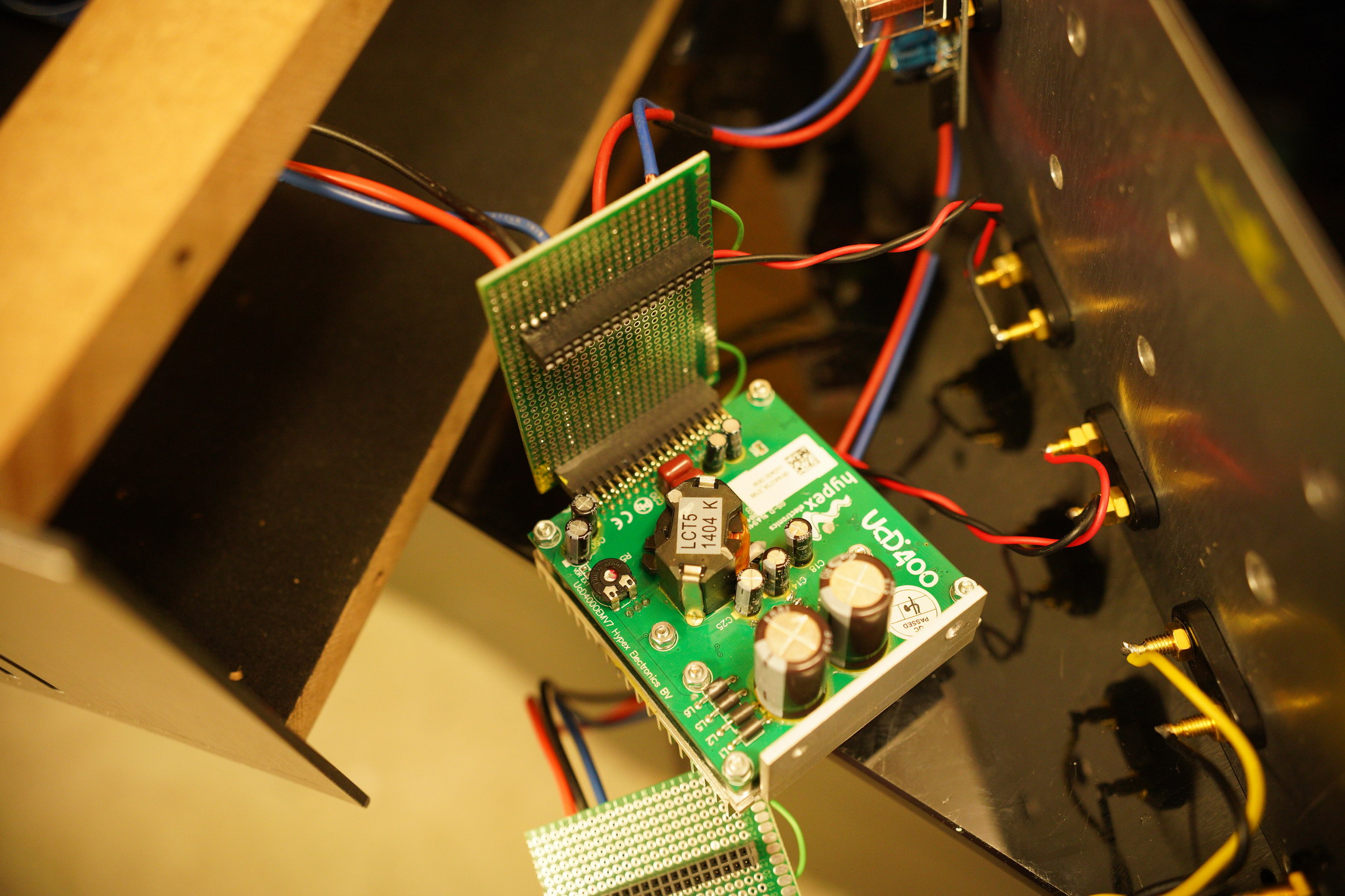

Je viens de reprendre la fabrication d'un ampli actif à base de module UCD400oem.
J'ai un problème de basse. Impossible de faire sortir des basses sur 5 des 6 modules.
J'ai tenté d'inversé l'emplacement des modules, de peur d'un mauvais câblage, rien ne change, c'est bien les modules qui ne passent pas les basses.
C'était la cause de l'abandon, l'année dernière. Je n'arrivais pas à filtrer correctement les enceintes driver par cet ampli. Logique finalement, si c'est les amplis qui filtraient d'eux mêmes, et à leurs façons le signal !

Alime linéaire avec transfo torique 1200VA.
+-69V DC
pas d'alime externe pour le VDR
entrée asymétrique

Avez vous déjà eu ce problème ?
Je me dis que ça pourrait venir des condos sur l'entrée.
Dernière édition par Ced033 le 01 Déc 2021 22:56, édité 1 fois.
Ced033

Messages: 64
Inscription Forum: 24 Mar 2021 9:53
  • offline

Annonce

Message par Google » 01 Déc 2021 22:44



Publicite


Encart supprimé pour les membres HCFR

Message » 01 Déc 2021 22:54

Ced033 a écrit:Hello les bricoleux !

Je viens de reprendre la fabrication d'un ampli actif à base de module UCD400oem.
J'ai un problème de basse. Impossible de faire sortir des basses sur 5 des 6 modules.
J'ai tenté d'inversé l'emplacement des modules, de peur d'un mauvais câblage, rien ne change, c'est bien les modules qui ne passent pas les basses.
C'était la cause de l'abandon, l'année dernière. Je n'arrivais pas à filtrer correctement les enceintes driver par cet ampli. Logique finalement, si c'est les amplis qui filtraient d'eux mêmes, et à leurs façons le signal !


Avez vous déjà eu ce problème ?



c'est comme si il y avait un filtre passe haut avec un gros condo qui bloquait les basses fréquences. Mais bon je dis ça, je dis rien, car je suis totalement nul dans ce domaine :ane:

La configuration dans mon profil


Intoxiqué au Beryllium :D
Avatar de l’utilisateur
Powerdoc
Staff Home-Cinéma
Staff Home-Cinéma

Messages: 7521
Inscription Forum: 30 Sep 2006 19:05
Localisation: Allier
  • offline

Message » 01 Déc 2021 23:00

Oui, c'est un peu l'impression que ça donne.
Avec peu de gain, mais là, c'est peut-être une impression, car sans les basses, on a l'impression d'avoir aucune pêche.

Ce sont les modules de Belastos, j'en ai déjà monté deux dans un ampli "normal" (non actif quoi) et ça fonctionne bien.
Ced033

Messages: 64
Inscription Forum: 24 Mar 2021 9:53
  • offline

Message » 01 Déc 2021 23:18

Ced033 a écrit:Oui, c'est un peu l'impression que ça donne.
Avec peu de gain, mais là, c'est peut-être une impression, car sans les basses, on a l'impression d'avoir aucune pêche.

Ce sont les modules de Belastos, j'en ai déjà monté deux dans un ampli "normal" (non actif quoi) et ça fonctionne bien.


Curieux

La configuration dans mon profil


Intoxiqué au Beryllium :D
Avatar de l’utilisateur
Powerdoc
Staff Home-Cinéma
Staff Home-Cinéma

Messages: 7521
Inscription Forum: 30 Sep 2006 19:05
Localisation: Allier
  • offline

Message » 02 Déc 2021 10:10

J'ai tenté d'inverser les modules un par un, facile avec le connecteur.
J'ai 1 seul module sur 10 qui sort un son correcte.
Je vois pas d'autre façon de tester. Mon alime est bien symétrique, 2 x 70.5v, largement dimensionnée et filtrée.
Mes masses sont bonnes, mes cables blindés sur les entrées.
Seul doute, je n'utilise pas le "point froid" de l'entrée symetrique, que je laisse "en l'air" ; néanmoins ça fonctionne avec 1 module, les 9 autres seraient plus sensibles... J"y crois pas trop.
Bon, je commence à penser à une arnaque. Pourtant, certains d'entre vous utilise les modules de Belastos sans souci...
Je vais rapatrier d'autres modules stockés chez un pote pour tester. :cry:
Ced033

Messages: 64
Inscription Forum: 24 Mar 2021 9:53
  • offline

Message » 02 Déc 2021 10:16

J'utilise 6 UCD180 sans soucis ... J'espère que tu trouveras la solution.
Tu as une carte son avec entrée ?
Il te suffit de faire un petit pont diviseur et utiliser une résistance pour faire office de charge afin de t'assurer de la courbe de réponse.
Si tu as le matos c'est l'affaire d'une heure, et au moins t'es sur de ce qu'il ce passe...

La configuration dans mon profil


Pour réussir, il ne suffit pas de prévoir. Il faut aussi savoir improviser.
HoberM
Membre HCFR
Membre HCFR

Messages: 1127
Inscription Forum: 27 Jan 2018 16:06
Localisation: Toulouse
  • offline

Message » 02 Déc 2021 11:29

Les modules UCD400OEM que je propose sont tous des versions officielles de Hypex dans leur dernière version. Il n'y a pas de "variante" (et encore moins d'arnaque) qui offrirait plus ou moins de grave. Il est clair cependant que tout interfaçage entre les modules et votre électronique de pré-amplification doit être faite en considérant les informations du datasheet. L'impédance de sortie de votre étage de pré-amplification aura forcément un impact sur la réponse en fréquence du système si elle n'est pas adaptée. Il faut donc faire des simulations ou idéalement mesurer comme suggérer par HoberM. Je prendrais un peu de temps pour faire des mesures "modules seuls" pour démontrer qu'ils sont parfaitement en phase avec le datasheet.
belastos
Membre HCFR
Membre HCFR

Messages: 675
Inscription Forum: 20 Sep 2004 13:10
  • offline

Message » 02 Déc 2021 12:55

Oui, pas d’inquiétude, plein de membres ici utilisent tes modules. Il existe bien une solution. J'ai peut-être mal câblé quelque chose.
Penser à une arnaque quand on a qu'un module qui fonctionne, c'est normal, j'aurais pas dû l'écrire, mais j'avoue avoir un peu paniqué hier, car j'ai plusieurs ampli en cours pour des potes... Je teste mieux ce soir. :wink:
Ced033

Messages: 64
Inscription Forum: 24 Mar 2021 9:53
  • offline

Message » 02 Déc 2021 14:37

Il y a bien un problème. Si vous avez une idée !!? Je comprends pas.
9 modules ont exactement la même courbe montante. (impressionnant comme elles se superposent !)
1 module est nickel de 15hz a 20khz !

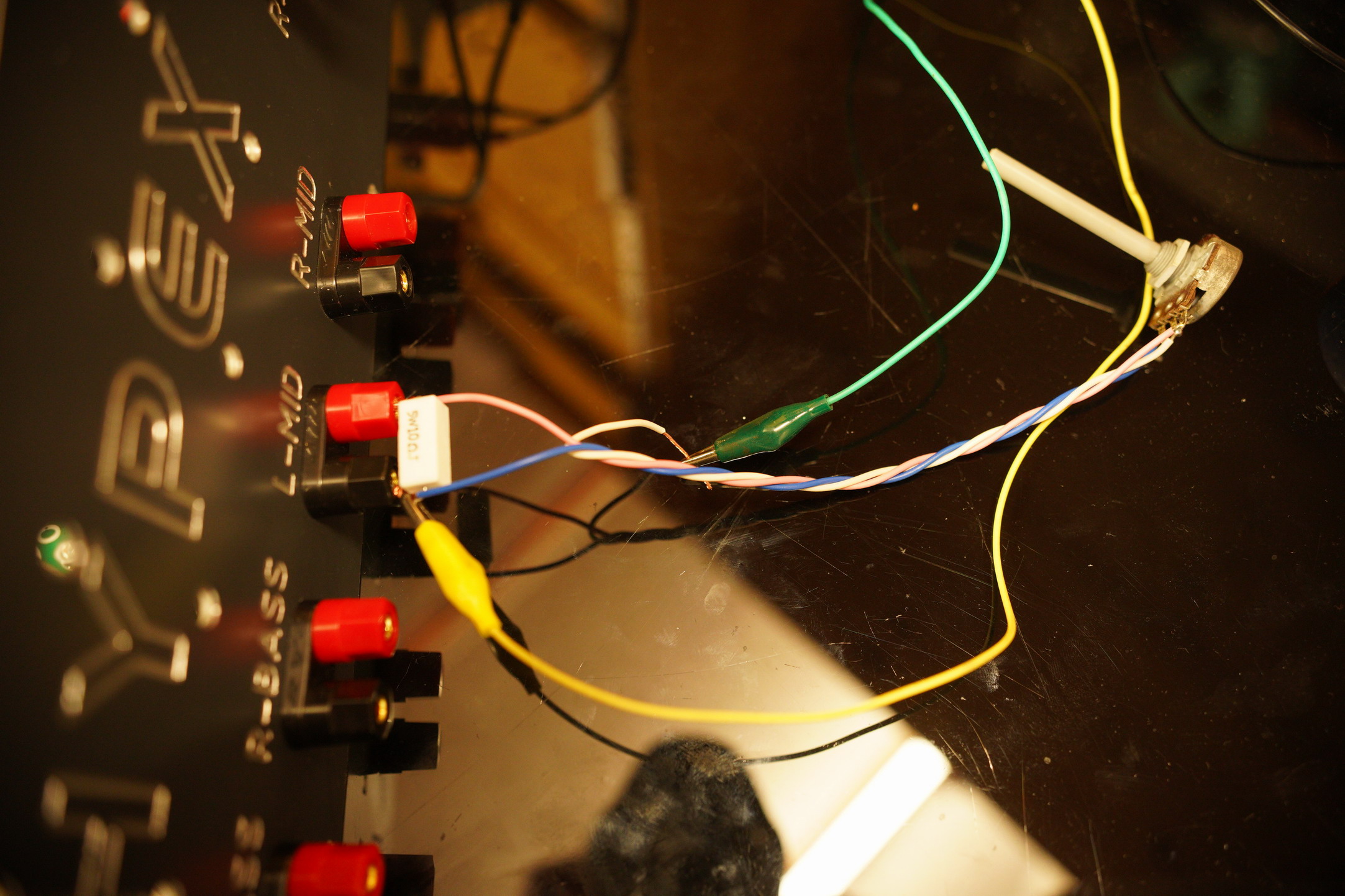

Charge résistive de 5ohms avec pont diviseur (potar de 2k2)
