[PRE] 3 In S/PDIF + 6 out PGA2310 pour DCX

» 19 Juil 2012 15:30

Salut à tous

Bon, pour éviter de pourrir plus le topic de stf_adonf, j'en ouvre un autre puisque le projet est différent malgré pas mal de similitudes.

Je suis toujours dans l'optique de gérer le volume du DCX sur les sorties et en symétrique.
L'option la plus stable reste le PGA (2310 ou 2311).

Mon projet, qui date d'un moment déjà, est de faire un préampli intégrant la carte DSP du DCX et son alimentation (AWdiy)

Détails:
- 3 entrées S/PDIF sélectionnable (platine DSP modifiée)
- Sorties symétriques avec filtre passif et contrôle de volume
- Afficheur simple (LCD)
- Zappette + boutons en façade.
- Prise DB9 sur l'arrière du préampli pour avoir accès aux réglages de la platine DSP

Comme je ne suis pas un expert en programmation pour toute la partie "intelligence" de l'afficheur et de la commande, je m'en remet à un kit Ebay pilotant à l'origine 3 PGA2311.
L'avantage c'est que toute l’intelligence se trouve dans la carte de l'afficheur et peut très bien être alimentée par une autre carte que celle fournie avec le kit.

Donc, création d'une carte incluant:
- Les 6 PGA2310 (+/-15Vdc)
- Les filtres passif pour les sorties des AKM
- Connectiques en fonction des besoins (compatible avec les connectiques DCX et Afficheur) + DB9
- Toutes les alimentations présentes sur la carte, +/-15Vdc analogique / +5Vdc digital avec séparation des masses.

Pour passer de 3 PGA à 6 PGA il suffit juste de coupler deux PGA en parallèle et donc créer 3 groupes de 2.

J'en suis à la version 2 de la carte, mais il faut que je fasse évoluer la chose pour inclure tout ce qui viens d'arriver avec le kit Ebay.

J'attends un peu, puisque sdf se propose de me faire le routage de la carte ... il ira certainement plus vite que moi puisque je fais mes typon sur Autocad et lui sur kicad visiblement ... :mdr:

Aller, ce coup-ci je n'ai jamais été aussi proche du but !!!!

Dagda

» 19 Juil 2012 15:54

Salut, je n'aurais malheureusement peut-etre pas assez de temps pour ce projet! :cry:

...dans tout les cas, voici le schéma de départ! Pour les cartes filles, je vais y réfléchir, je pense en particulier à leur intégration!

» 19 Juil 2012 16:21

Pourquoi passer en 12Vdc?
Les PGA encaissent le +/-15 non ? (surtout que j'ai la carte kivabien de chez AWdiy et je peux régler à +/-12Vdc directement dessus de mémoire)

Dagda

» 19 Juil 2012 17:00

Je ne repasse pas en 12V. Je prévois ça pour une utilisation possible de PGA2311. Avec des PGA2310, on "shunte" les régulateurs.

» 19 Juil 2012 17:31

Mais, ça t’intéresse au fait ce montage?
Histoire de voir ce que tu aimerais et ne faire qu'une seule platine ...

Je viens de vérifier, en effet, il y a bien un retour pour les deux autres PGA :mdr:

» 19 Juil 2012 18:05

Non, ça ne m’intéresse pas du tout. J'ai déjà fait la carte qu'il me fallait et elle fonctionne très bien! Je suis en asymétrique.

» 19 Juil 2012 19:43

Oki

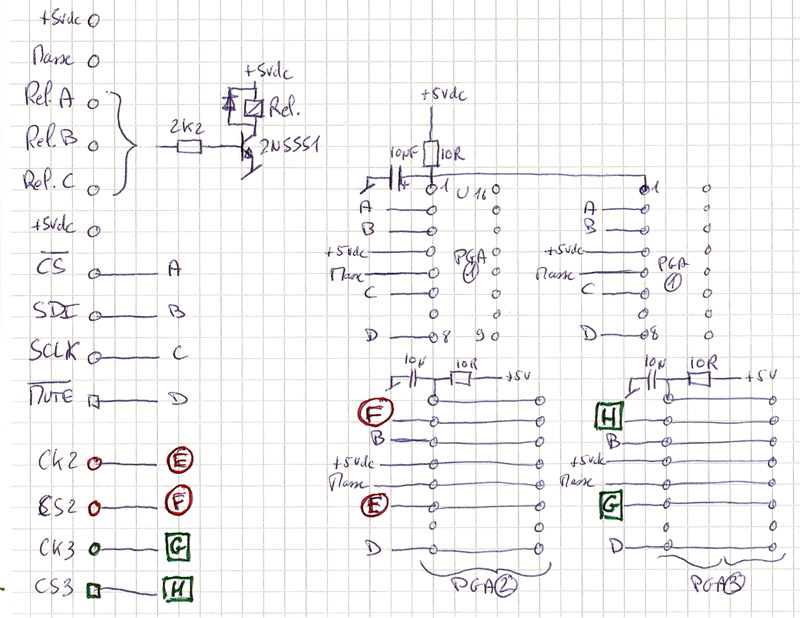

Bon, un truc du genre ... pour le câblage de la commande PGA.

Dagda ??

» 19 Juil 2012 22:18

Plantage de bâton par curiosité.

» 20 Juil 2012 19:25

J'ai regardé un peu pour faire le routage. Quelles dimensions souhaites-tu environ pour la carte? Je pense que le double couche est obligatoire, et que vu qu'on utilise pas de CMS et que la fabrication ne se fera pas chez un pro industriel, il y a beaucoup de contrainte.

» 20 Juil 2012 21:36

J'ai fait l'histoire des cartes filles justement pour ne pas avoir de double couche ... mais bon.
Pour la taille, je n'ai pas tellement d'impératif, mais comme d'hab, le plus petit sera le mieux

(je fais faire mes CI par Techniguitare qui limite à 20cm pour la plus grande taille).

Dagda

» 22 Juil 2012 15:20

Et hop, "intelligence" soudée :mdr:

Les deux fils rouges sont pour la fonction de mémorisation ... un inter en arrière de boitier pour pouvoir faire du reset

Dagda

» 23 Juil 2012 18:01

Dagda a écrit:Oki

Bon, un truc du genre ... pour le câblage de la commande PGA.

Dagda ??

Donc, je vais me remettre au typonnage, mais avant, j'aimerais bien savoir si c'est OK mon histoire de câblage là?

Dagda

» 23 Juil 2012 18:36

Pourquoi veux tu séparer les CS et les CLK ?
Ca n'a pas lieu d'être.

Si tu veux sans modification logiciel du Kit Chinois utiliser 6 PGA : les lignes CS, CLK, MUTE et SDI sont en //, les SDO restent non connectées (ma situation).
Si tu veux pouvoir régler individuellement le volume sur chaque PGA, tu câbles en mode Daisy Chain: SDO du premier PGA dans la SDI du second et ainsi de suite..., les lignes CS, CLK, MUTE sont en //.
Si tu veux pouvoir régler le volume par voies filtrées (G,M,A) les lignes de chaque groupe CS, CLK, MUTE et SDI sont en //, une des SDO du premier groupe est reliée dans une des SDI du second groupe et ainsi de suite...

Les options 2 et 3 nécessitent la modification du soft du µP.
A mon avis la deuxième option permet de tout faire et qui peut le plus peut le moins.

Voilà je sais pas si c'est clair ?

@+++

» 23 Juil 2012 18:47

Du coup les retours CS2 CK2 et CS3 CK3 ne servent pas ... ?
Parce que là, ils vont sur les autres PGA (comme sur mon schéma) ... le fait de ne pas les câbler ne va pas poser soucis?

Fondamentalement, dans l'utilisation que j'en ai, la première solution est largement suffisante, les niveaux je peux les régler sur le DCX ...

Dagda

» 23 Juil 2012 19:00

Je pige pas les retours de CS2 ..... y'a pas de retour.
Sur ton schéma le câblage de PGA2 et PGA3 là aussi je pige pas trop, on dirait que 1 est relié à 16, 2 à 15, 3 à 14 ....

Télécharge le datasheet de TI tu pourras trouver des exemples de câblage avec ou sans chainage.
Sinon tu peux t'inspirer du schéma que j'ai posté en omettant la partie buffer 74LS244 si tu veux.

@+++
