Ampli 2 voies pontées MyRefC

Message » 22 Mai 2011 18:28

Apres des mois de réflexions, d’hésitations et de changement d'avis, je me lance enfin dans la réalisation d'un ampli 6 voies
pour mon système multi amplifié, en remplacement de mon Rotel RB-956AX.
Je n'ai rien à reprocher au Rotel en particulier, mais vous savez ce que c'est : l'envie de faire son truc à soi :hehe:

Le cahier des charges était le suivant :
- 6 voies
- environ 50W par voie
- relativement compact (pas 36 boîtiers)
- design éprouvé (pas le courage, ni le temps de partir d'une feuille blanche)
- disponibilité des composants et si possible du PCB, aisée
- un tant soit peu original ( en contradiction avec les 2 points précédents !)


A force de recherches et de lectures , je suis tombé sur le MyRefC de Mauro Penasa


C'est un ampli composite LM318/LM3886 pas comme les autres :
Le LM3886 n'est pas utilisé en amplificateur de tension , mais en convertisseur tension/courant suivant une topologie
"Howland Current Pump".
Un LM318 contrôle le tout grâce à une CR globale. Pas facile à rendre stable, mais l'auteur à manifestment réussi. :ohmg:
http://www.diyaudio.com/forums/attachments/chip-amps/48916d1123935432-my_ref-technical-description-project_my_ref.pdf

Ce schéma à eu beaucoup de succès, à tel point qu'il a été copié par les commerçants Asiatiques et des kits et PCB sont dispo sur Ebay.(Une sorte de reconnaissance moderne :roll: ).

Bref, un design éprouvé, avec des PCB dispo, et original !

Suite aux bon résultats constatés par JIM et Yuli_35, j'ai décidé d'alimenter le tout avec une SMPS :
http://connexelectronic.com/product_info.php/products_id/118

Approvisionnement

- Le boitier sera un classique hifi2000 avec radiateurs intégrés :
http://www.audiophonics.fr/hifi-2000-boitier-dissipateur-400mm-facade-10mm-silver-p-4174.html

- Les PCB ont été trouvés ici :
http://stores.ebay.fr/Nimo-e-store

- Les composants ont été commandés essentiellment chez http://fr.mouser.com/
car des fous sur diyaudio se sont embêtés à tester tout un tas de composants pour essayer de trouver ceux
qui sonnent les mieux à leur oreilles. :roll:
Le "son" des composants ce n'est pas trop mon truc, mais leur travail m'a grandement facilité ma commande, car ils ont édité une bom avec toutes les références mouser !
http://www.diyaudio.com/forums/chip-amps/167458-myrefc-build-guide.html#post2198363

- les LM3886 et LM318 ont été acheté chez electronique-diffusion

Etat d'avancement

22/04/2011
    - Les PCB, le boitiers, les composants sont bien arrivé.
    Reste l'alim connexelectronic qui arrivera ... un jour .
    - Je ne me suis presque pas trompé dans la commande :zen:
    - J'ai soudé tous les composants sauf LM318 et LM3886, car j'attend pour faire des tests avec l'alim.

Voila ce que ça donne pour l'instant :


et un essai d'implantation mécanique :

06/05/2011
Tout arrive :
http://www.homecinema-fr.com/forum/viewtopic.php?p=174784600#p174784600

06/02/2012
Renaissance après une longue période de découragement :
http://www.homecinema-fr.com/forum/viewtopic.php?p=176750254#p176750254
Passage en 4 voies au lieu de 6

18/02/2012
C'est terminé :
http://www.homecinema-fr.com/forum/viewtopic.php?p=176779809#p176779809

19/02/2012
Quelques points de détails :
http://www.homecinema-fr.com/forum/viewtopic.php?p=176789399#p176789399

19/03/2012
Ça marche !
http://www.homecinema-fr.com/forum/viewtopic.php?p=176850230#p176850230

01/10/2012
Les 2 voies restantes sont enfin utilisées :
http://www.homecinema-fr.com/forum/viewtopic.php?p=177263511#p177263511

09/03/2013
Changementment de config , on ponte pour arriver à 2 voies pontées
http://www.homecinema-fr.com/forum/post177499542.html#p177499542

08/04/2019
J'ai encore changé d'avis :
https://www.homecinema-fr.com/forum/post179882684.html
Dernière édition par tcli le 09 Avr 2019 19:25, édité 14 fois.
tcli

Messages: 4064
Inscription Forum: 23 Nov 2009 22:40
Localisation: Complètement à l'ouest
  • offline

Message » 22 Mai 2011 21:07

Bonsoir tcli,
quels sont les avantages de cette topologie, et est-ce qu'elle procure un avantage notamment du point de vue de la capacité à alimenter des charges de faible impédance - 3/4ohms ?
:wink:
Dernière édition par androuski le 22 Mai 2011 21:12, édité 1 fois.
androuski

Messages: 23165
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 22 Mai 2011 21:11

androuski a écrit:
Bonsoir,
quels sont les avantages de cette topologie, et est-ce qu'elle procure un avantage notamment du point de vue de la capacité à alimenter des charges de faible impédance - 3/4ohms ?


Ca sert à quoi de citer l'ensemble du post qui est juste au dessus?
Philby

Messages: 9819
Inscription Forum: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 22 Mai 2011 21:13

Ben à rien pourquoi ? Par contre l'erreur est humaine, je l'ai constatée et l'ai corrigée :wink:
androuski

Messages: 23165
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 22 Mai 2011 21:16

androuski a écrit:Ben à rien pourquoi ? Par contre l'erreur est humaine, je l'ai constatée et l'ai corrigée :wink:


Super! c'est plus clair comme ça non?
Philby

Messages: 9819
Inscription Forum: 12 Mar 2001 2:00
Localisation: 33
  • offline

Message » 23 Mai 2011 20:53

L'auteur de cet ampli a fait quelques mesures dispo en page 2 sur le forum diyaudio (voir lien donné par tcli).

Les perfs sont très bonne,
0,0027% de THD à 1 kHz 50w
0,0055 % de THD à 10 kHz 50w
JIM
Modérateur Installations
Modérateur Installations

Messages: 7060
Inscription Forum: 19 Nov 2001 2:00
Localisation: Toulouse
  • offline

Message » 23 Mai 2011 21:47

androuski a écrit:Bonsoir tcli,
quels sont les avantages de cette topologie,


Bonne question ...
L'auteur Italien s'exprime difficilement en Anglais et il est difficile de connaitre ses motivations.et en plus s'est faché avec les forumeurs de diyaudio ....

Une des propriétés mise en avant est une facteur d'amortissement constant suivant le fréquence comme les amplis sans CR :
http://www.diyaudio.com/forums/chip-amps/54571-my-audiophile-lm3886-approach-9.html#post683346

Il est vrai que les ampli à CR "classique" ont un facteur d'amortissement qui varie avec la fréquence, car le facteur d'amortissement dépend du taux de CR, taux de CR qui dépend du gain en boucle ouverte qui lui même varie avec la fréquence :grad:
Est ce que c'est important pour le rendu sonore, je n'en sais rien.

Comme je l'ai indiqué, je l'ai choisi parce-que :
- c'est un design original
- il est connu pour fonctionner
- les composants sont courants et les PCB dispo
- les perf sont pas mauvaises
- il est modifiable en ampli en courant assez facilement pour de futures expérimentations.


androuski a écrit: et est-ce qu'elle procure un avantage notamment du point de vue de la capacité à alimenter des charges de faible impédance - 3/4ohms ?
:wink:

Non, le LM3886 est un LM3886 et quelque soit la façon de l'utiliser il ne sera pas très a l'aise avec des charges de faible impédance ...
tcli

Messages: 4064
Inscription Forum: 23 Nov 2009 22:40
Localisation: Complètement à l'ouest
  • offline

Message » 23 Mai 2011 22:35

Merci pour vos réponses :wink:
androuski

Messages: 23165
Inscription Forum: 14 Mar 2007 14:43
Localisation: C'est un trou, mais rempli de pinard, donc ça me va.
  • offline

Message » 05 Juin 2011 18:47

planté de drapeau
Yuli_35

Messages: 2648
Inscription Forum: 11 Aoû 2006 17:17
Localisation: Rennes
  • offline

Message » 06 Juin 2011 21:43

hehe
La postière a dit : il vient de loin votre colis :

tcli

Messages: 4064
Inscription Forum: 23 Nov 2009 22:40
Localisation: Complètement à l'ouest
  • offline

Message » 06 Juin 2011 21:50

:D
alkasar

Messages: 11517
Inscription Forum: 29 Nov 2005 22:47
Localisation: Neuf deux
  • offline

Message » 06 Fév 2012 19:52

Méga déterrage de post :

En fait, j'avais abandonné ce projet, tout dépité de ne pas avoir réussi à le faire fonctionner et pris par d'autres envies.
Et puis récemment, je me suis dis que c'était quand même bête...

Ayant déjà tout vérifié et revérifié la dernière fois, il restait une possibilité :
J'utilisais une version rare du LM318 en boitier métal trouvé chez un revendeur Francais , Image, pour pas cher !
rare + pas cher :-? et si c’était des faux ?

Donc ce weekend :
- achat pour 3 fois rien au magasin du coin de 2 pauvres LM318 classiques
- destruction rageuse des pseudos LM a la pince coupante (ils ne méritaient pas mieux)
- installation des nouveaux
- et hop :
Un ampli qui fonctionne parfaitement du 1er coup !!! :ohmg:

Moralité : méfiez vous des trop bonnes affaires :grad:

Bon mon problème, c'est qu'entre temps j'avais acheté 4 Hypex, je me retrouve donc avec potentiellement 10 canaux ,
alors que je n'ai plus besoin que de 4 voies :roll:
Un problème de riche en quelque sorte ...

Il va falloir choisir .
Dernière édition par tcli le 06 Fév 2012 21:29, édité 2 fois.
tcli

Messages: 4064
Inscription Forum: 23 Nov 2009 22:40
Localisation: Complètement à l'ouest
  • offline

Message » 06 Fév 2012 20:04

Va falloir faire 5 enceintes identiques pour le hc, ça fait 10 canaux :P
Avatar de l’utilisateur
Kro
Modérateur DIY
Modérateur DIY

Messages: 29426
Inscription Forum: 12 Jan 2004 19:24
Localisation: L'Isle d'Abeau (38)
  • online

Message » 06 Fév 2012 21:32

Kro a écrit:Va falloir faire 5 enceintes identiques pour le hc, ça fait 10 canaux :P


Oui, mais a ce petit jeux, il faut aussi ajouter mon ampli HC et ses 7 voies :P , pas si
mauvaise que ca ...

Je vais peut etre faire un mix Hypex pour les basses et MyRefC pour les compressions ....
tcli

Messages: 4064
Inscription Forum: 23 Nov 2009 22:40
Localisation: Complètement à l'ouest
  • offline

C'est fini

Message » 18 Fév 2012 14:44

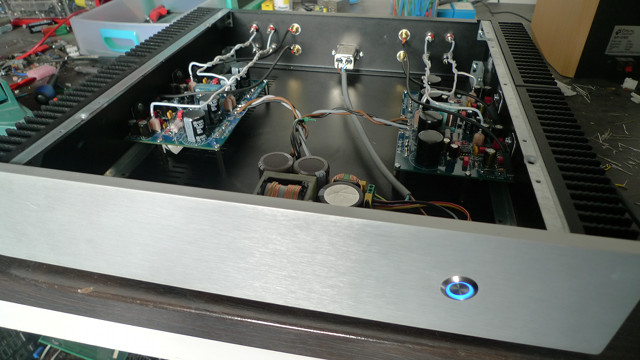

Et ben voila , c'est terminé :



Les 4 voies fonctionnent :ohmg:
C'est un peu vide à l'intérieur, mais c"etait prévu pour 6 voies à l'origine ...

Je vais aussi relire les essais d'amélioration du filtrage de l'alim de Yuli_35.
Je blinderais peut être l'alim à sa façon ...

Reste plus qu'a l'essayer pour de vrai.
Les 1ers essais sur l'enceinte de test sont prometteurs.

La moralité de l'histoire :
1) ne jamais se décourager
2) être méfiant avec les composants "trop beaux pour être vrais"

Il me reste à trouver quoi faire avec mon module stéréo restant et mes 4 modules UCD .... :oops:
