Nouveau Filtre Alambic (original) 3 voies

[J2B]

Merci Jot

[J2B]

Bonjour

outre la prévention des risques sanitaires, le point positif de ces 4 semaines complémentaires c'est que je vais avoir un peu de temps (m^me si je travaille)

seriez-vous "dispo" pour m'aider à comprendre REW car j'y pige pas grand chose
commençons par le commencement si vous le voulez bien

1- Calibration de la carte son
Je pense que ce shéma n'est pas bon pour calibrer ma carte audio, pourriez-vous me dire ce que je doit corriger svp

Déjà, est-ce que ce schéma de principe de branchement vous semble OK??

merci d'avance pour votre aide

J2B

[Nimaj44]

Hello, pour calibrer ta carte son, il faut que tu relies la sortie à l'entrée, donc si tu as une focusrite comme sur l'image, un câble jack 6.35 mâle mâle ou un jack 6.35 mâle /xlr mâle fera l'affaire.

[B@R]

Et tu n'as pas besoin de micro pour cette mesure.

[J2B]

Bonjour à tous

je me suis lancé.
J'ai passé l'étape de la calibration carte son et intégré mon fichier calibration du micro (réalisé par Haliotis)

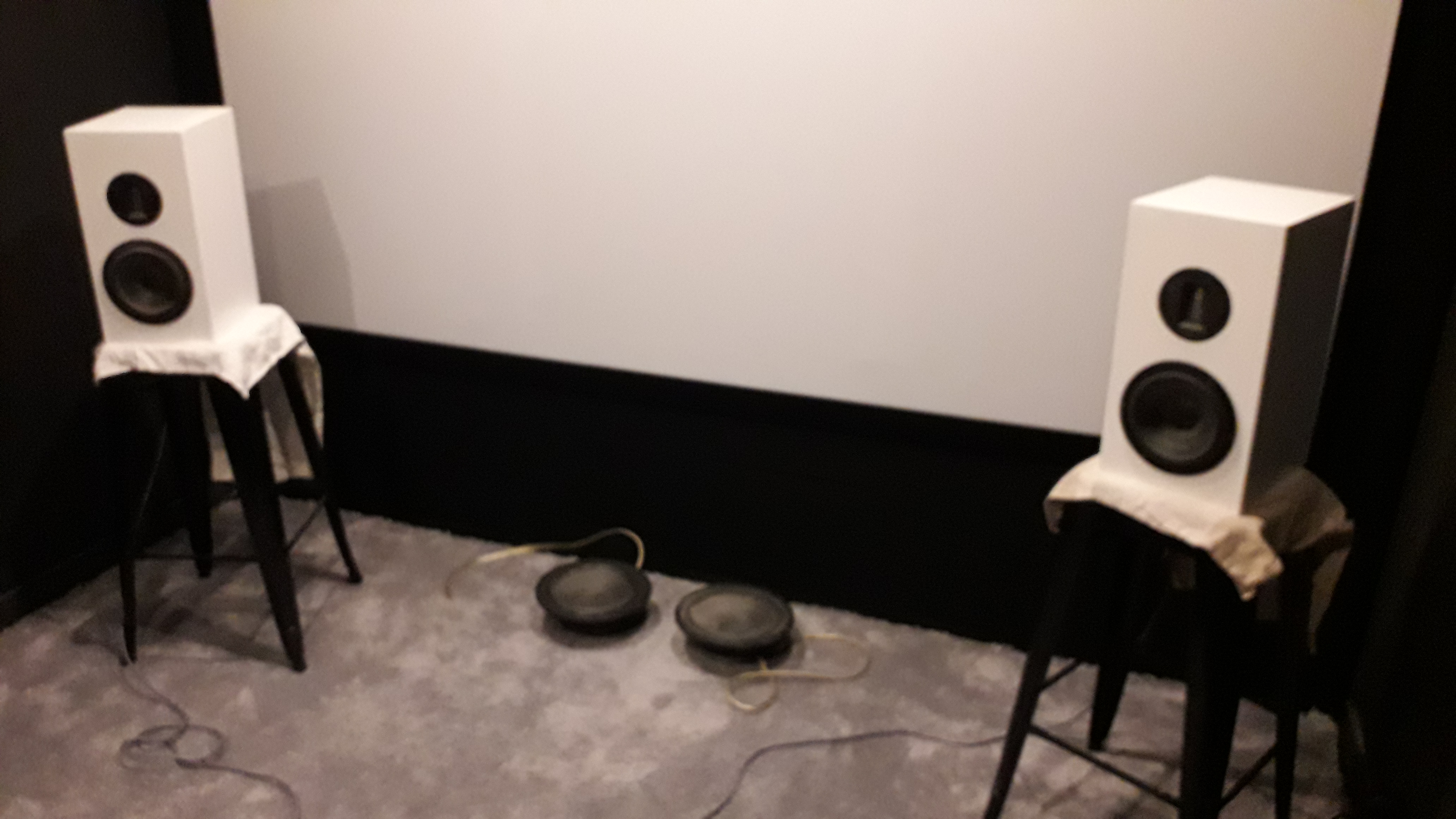

J'ai fait une mesure pour tester sur les Alambics en Biblio 2 voies que j'ai monté pour re-tester
Je suis trés loin d'être sûr que j'ai bien réalisé toutes les étapes nécéssaires
post180246917.html#p180246917

Si des âmes charitables étaient prêtes à m'aiguiller correctement, je pourrai avancer sur le projet de ce post.

Veuillez agréer Madame, Monsieur à mon plus profond respect

[J2B]

Au fait, Merci Nimaj44 et B@R pour vos réponses

[J2B]

Re-Bonjour

Quels mesures aurions-nous besoin afin de pouvoir se confronter à l’élaboration d'un filtre:

. Mesure de chaque HP dans leur charge respective??
--> Pourriez-vous me dire quels type de mesure et fichiers aurions-nous besoin??

. Auriez-vous besoin de quelque chose d'autres qui m'est accessible dans un premier temps??

Merci de votre aide

[Nimaj44]

Je suis incapable d'établir un filtre passif mais lorsqu'on m'a aidé à concevoir mes biblio 2 voies en passif, il fallait la mesure de la réponse en fréquence et la mesure d'impédance de chaque HP dans la caisse sans filtre.
Attention pour le ruban de commencer la mesure assez haut en fréquence genre 1,5kHz minimum.
L'idéal pour la mesure est de placer l'enceinte le plus loin de toute surface réfléchissante (plafond/sol/mur/mobilier).

[J2B]

Bonjour Nimaj44

Je suis incapable d'établir un filtre passif mais lorsqu'on m'a aidé à concevoir mes biblio 2 voies en passif, il fallait la mesure de la réponse en fréquence et la mesure d'impédance de chaque HP dans la caisse sans filtre.
Attention pour le ruban de commencer la mesure assez haut en fréquence genre 1,5kHz minimum.
L'idéal pour la mesure est de placer l'enceinte le plus loin de toute surface réfléchissante (plafond/sol/mur/mobilier)

Ok
. réponse en fréquence pour chaque HP
. Mesure d'impédance de chaque HP sans filtre
et le tout en exterieur de préférence!

Merci de ton aide

[Nimaj44]

En extérieur ça te permet de mettre le micro entre 1 et 2 mètre et d'avoir une réponse plus juste dans le grave.

[jot]

Salut , pour la mesure de la réponse en frequence de chaque HP , c'est important de ne pas bouger le micro , ni le niveau dB lors des mesures.
Attention pour le tweeter ! Utilises un niveau pas très élevé. J'ai flingué le mien à cause de cela.
Trop de puissance , début de mesure trop bas ... ( 1 kHz si je me rappelle bien ..)
Un point à faire attention aussi , il est nécessaire d'avoir le decalage temporel entre chaque HP.
Si comme moi tu as un micro USB , ben c mort.
J'avais dû à cette époque utiliser les mesures de Nimaj44 , où j'ai pu extraire ces précieuses informations !
Bon courage !

[J2B]

Salut JOT,

merci pour ces infos complémentaires
Tiens, pour m'amuser, j'ai monté les HPs dans les caisses et utilisé le filtre réalisé pour ta version (j'utilise un 18H).

Bon, on entend bien des manques, mais c'est pas si catastrophique , c'est même écoutable

Cela me donne un coup de pied au c..l pour continuer!

merci
@+

[jl.dudu]

Pour le filtre, et de mémoire, j'ai la version V5
Je suis un peu perdu là, désolé, pas facile de retrouver cela sur le Net
Vivement la fin du confinement, je vérifierais
Attention à la polarité du JP3, Pas simple, à vérifier !

Cordialement
Jean louis

[jl.dudu]

A titre d'info :
https://hificompass.com/en/reviews/audi ... 521706sd-4


tu as un lien en bas du site pour plus de mesures
Histoire de comparer avec les tiennes

Cordialement
Jean louis
