Projet DAC 8 voies avec DSP et entrée USB

Message » 19 Fév 2025 22:30

Hello,

Voici quelques news :
Programme XU316 OK, j'avais des soucis sur l'acces I2C sur 2 tiles, c'est réglé
Test differents opamp opa1633, opa1632 et thp210 avec differents gains. Le gagnant est pour l'instant l'opa1633, il consomme moins que l'opa1632, je suis un peu decu par le thp210 car il oscille (tout seul a 5mhz):

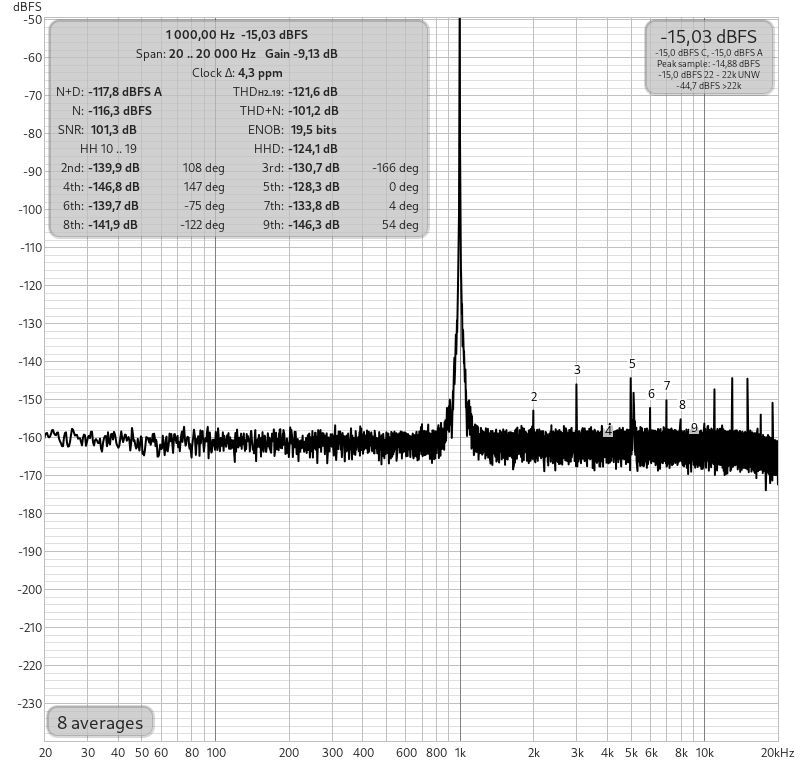

Voici une mesure du DAC (sans compensation thd):
on est pas mal , la distortion augmente avec le gain a voir si le pb se situe sur l'ADC ou le DAC.

Je vais pouvoir passer a la carte DSP ...
occip

Messages: 22
Inscription Forum: 14 Nov 2006 21:24
  • offline

Message » 21 Fév 2025 1:00

Salut

Pas mal en effet. On dirait que tu as gagné un peu en THD par rapport à la mesure précédente, (mais avec un gain plus faible, d'où ton propos sur l'augmentation de la disto vs gain?)

Tu utilises quoi comme banc de mesure?
fiscal
Pro-Fabricant
Pro-Fabricant

Messages: 3039
Inscription Forum: 31 Aoû 2006 15:29
Localisation: VILLEURBANNE
  • offline

Message » 21 Fév 2025 12:56

Hello

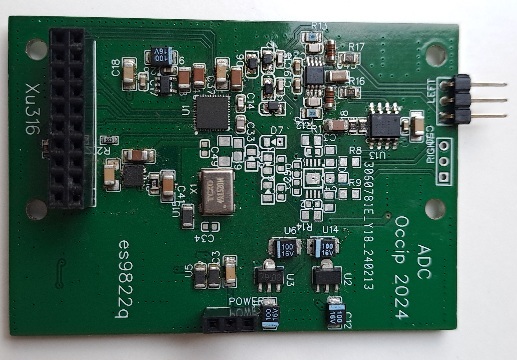

J'utilise une carte maison à base es9822qpro:
Connecté via xu316+ isolateur usb
occip

Messages: 22
Inscription Forum: 14 Nov 2006 21:24
  • offline

Message » 22 Fév 2025 1:26

Top!

As tu essayé d'utiliser les registres de compensation de THD? (c'est une fonction qui m'intrigue, je ne l'ai pas vu sur les DAC TI ou AD)

Beau boulot en tout cas, tu dois bien maitriser la programmation, car c'est une véritable usine à gaz tout çà!

Cdt
fiscal
Pro-Fabricant
Pro-Fabricant

Messages: 3039
Inscription Forum: 31 Aoû 2006 15:29
Localisation: VILLEURBANNE
  • offline

Message » 22 Fév 2025 12:59

Hello
La compensation à petite dose peut être intéressante. Il ne faut pas tomber dans le piège d'accorder la compensation sur le DAC et l'ADC en même temps. Mais ce qui est cool c'est qu'on touche la chaîne complète, c'est à dire qu'on peu aussi compenser la thd de l'ampli en compensant sur le DAC.

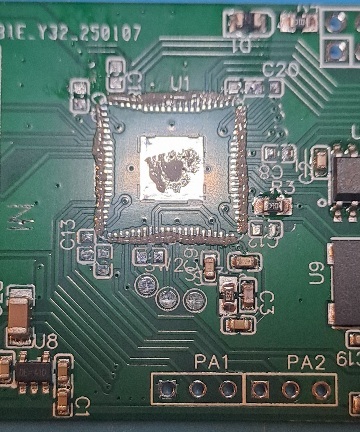

Aujourd'hui je me suis occupé du dsp:
J'ai branché à vide 45ma consommé. Ça a l'air bien j'arrête la pour ce week-end
occip

Messages: 22
Inscription Forum: 14 Nov 2006 21:24
  • offline

Message » 26 Fév 2025 11:57

Hello

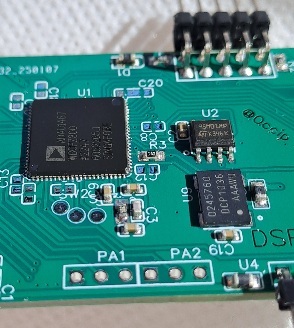

Bonne nouvelle: le dsp est vivant, il répond en i2c! Je suis à un conso de 4ma maintenant
Je suis en train d'adapter un programme esp32 pour connecter le dsp et sigmastudio en tcpi.
Je suis une bille en dsp , va falloir que je regarde quelques tutoriels
A suivre
occip

Messages: 22
Inscription Forum: 14 Nov 2006 21:24
  • offline

Message » 27 Fév 2025 12:06

Alléluia !
C’est à quel niveau que tu pêches sur le DSP ?
GoodNoize
Contributeur HCFR 2024
Contributeur HCFR 2024

Messages: 2747
Inscription Forum: 13 Juil 2016 9:11
Localisation: 39
  • offline

Message » 27 Fév 2025 13:02

Pour valider le hardware ( et mon connecteur tcpi avec esp32), je souhaite déployer une conf ( par exemple utiliser un générateur sinus et envoyer le flux sur une output i2s du dsp. J'ai une entree d'horloge en 24mhz , j'imagine que cela doit se configurer quelque part dans sigma studio.
occip

Messages: 22
Inscription Forum: 14 Nov 2006 21:24
  • offline

Message » 03 Mar 2025 19:19

Alors vu ton bagage technique je doute pouvoir t'apporter quelques chose dans le domaine
Je joue pas mal avec sigma studio en ce moment, j'ai un projet (bcp plus modeste) avec un adau1701.
Dans le doute..
GoodNoize
Contributeur HCFR 2024
Contributeur HCFR 2024

Messages: 2747
Inscription Forum: 13 Juil 2016 9:11
Localisation: 39
  • offline

Message » 03 Mar 2025 23:14

Bonsoir,
J'ai testé le selfboot du dsp programmé avec sigma studio et ça marche le hardware est validé à 100%.

A terme je pourrai remplacer l'esp32 par le microcontroleur xmos et un prog sur une carte équivalente au raspberry.
Merci goodnoize, Je suis preneur de projet sigma studio sur des crossover avec entrée sorties en tdm.
Au final la carte dsp m'a coûté une 30 trentaine d'euros et 8 euros pour le programmeur esp32/tcpi.

Un bon rapport qualité prix...
Je vais continuer l'intégration xmos/dsp /dac je finirai par sigmastudio
occip

Messages: 22
Inscription Forum: 14 Nov 2006 21:24
  • offline

Message » 04 Mar 2025 8:13

Et combien d'heures de travail et année d'étude ? :lol:

Je suppose que tu connais : https://ez.analog.com/dsp/sigmadsp
la dessus j'ai trouver la réponse à (presque) toutes mes questions
GoodNoize
Contributeur HCFR 2024
Contributeur HCFR 2024

Messages: 2747
Inscription Forum: 13 Juil 2016 9:11
Localisation: 39
  • offline

Message » 20 Avr 2025 16:27

Hello
Voici quelques news
Xmos: Ajout de commandes usb pour converser en i2c.
Écriture d'un serveur en C compatible tcpi / sigma studio, il dialogue en usb avec le carte xmos connectée au dsp et au dac.
Xmos: Implemenation du volume hardware du dac

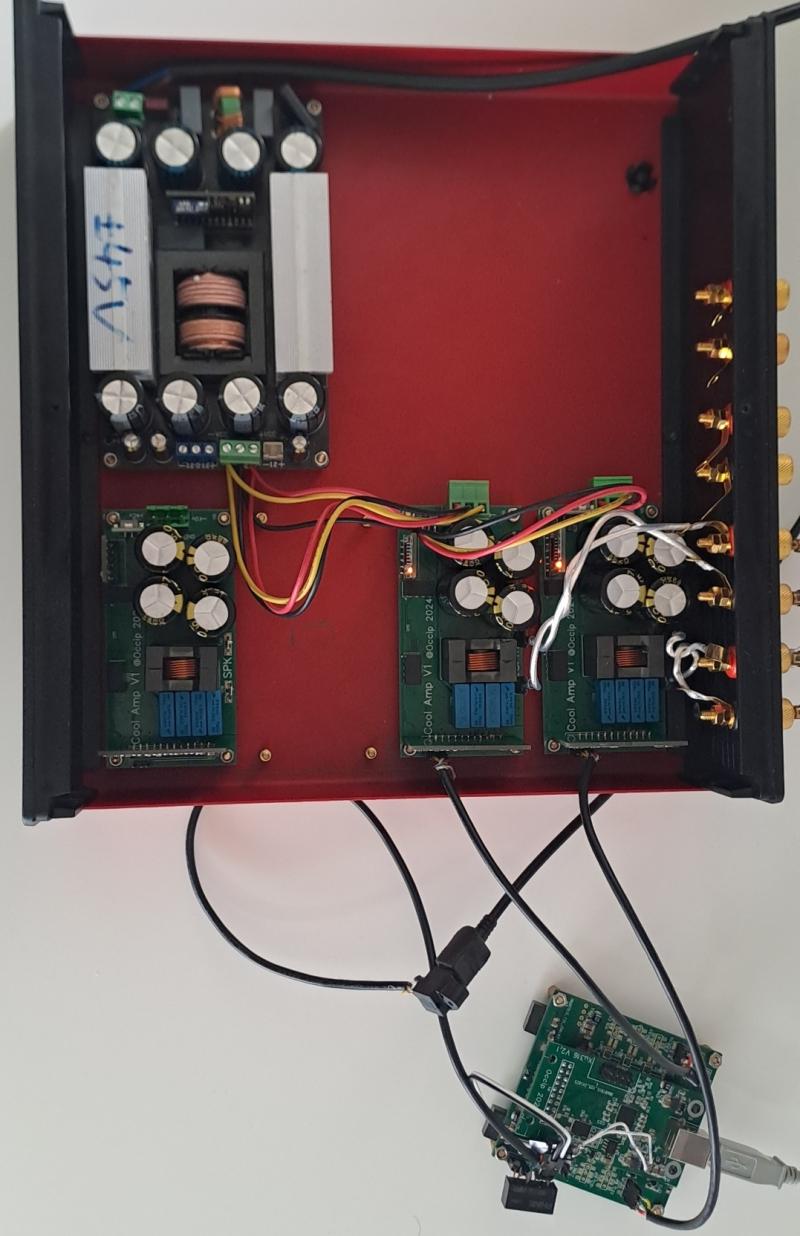

Et surtout intégration en cours dans un boîtier
A suivre
occip

Messages: 22
Inscription Forum: 14 Nov 2006 21:24
  • offline

Message » 23 Avr 2025 15:40

Beau !
pressé de voir la partie soft
GoodNoize
Contributeur HCFR 2024
Contributeur HCFR 2024

Messages: 2747
Inscription Forum: 13 Juil 2016 9:11
Localisation: 39
  • offline
